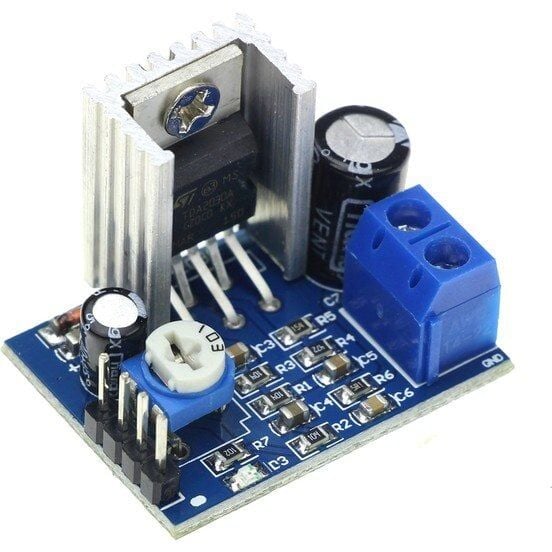

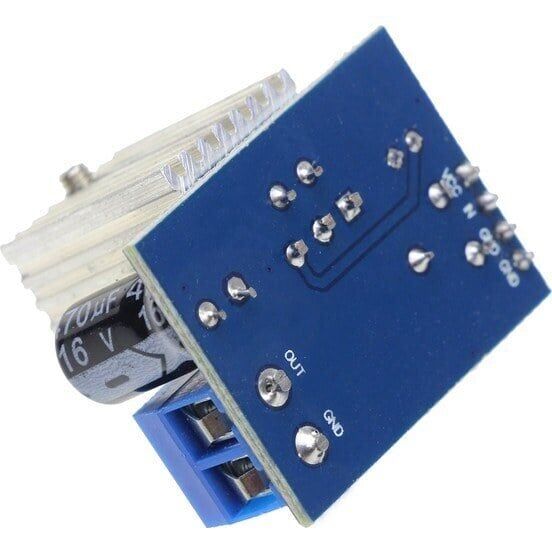

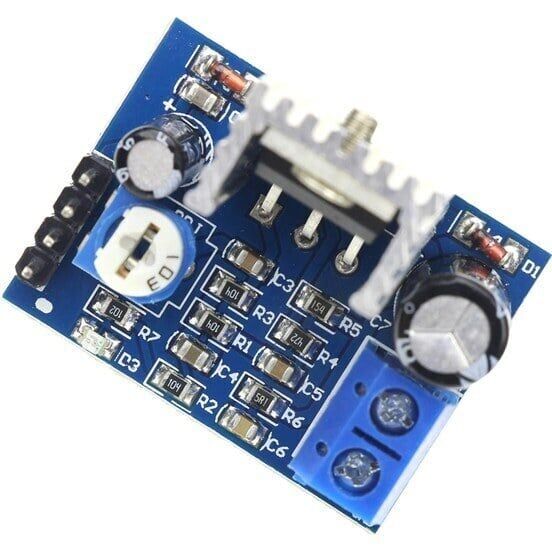

TDA2030A 6-12V 18W Ses Yükseltici Modülü

TDA2030A entegresi üzerine kurulu bu ses yükseltici modül, 6-12V DC tekli gerilim ile beslenen, mono ses sinyalini yükselterek hoparlöre aktaran kompakt bir güç amplifikatör kartıdır. TDA2030A, dahili termal koruma ve kısa devre koruma devrelerine sahip bir ses amplifikatör entegresidir; giriş katına gelen zayıf ses sinyalini sabit bir kazançla büyütüp çıkış ucundan hoparlörü sürecek güce dönüştürür. Modül, Arduino, Raspberry Pi, telefon veya bilgisayar gibi düşük seviyeli ses kaynaklarını doğrudan bir hoparlöre bağlanabilir hale getirmek için tasarlanmıştır ve hobi elektroniği projelerinden basit ses sistemlerine kadar geniş bir kullanım alanı bulur.

Teknik Özellikler

Öne Çıkan Özellikler

• TDA2030A entegresinin dahili termal koruma devresi, aşırı ısınma durumunda çıkışı otomatik olarak keserek entegreyi kalıcı hasardan korur.
• Kısa devre koruma özelliği sayesinde hoparlör çıkışında yanlışlıkla oluşan kısa devre durumu, modülü anında bozmadan güvenli şekilde sınırlandırılır.
• 6-12V gibi düşük bir DC gerilimle çalıştığı için modül, pil, adaptör veya küçük bir güç kaynağından kolayca beslenebilir.
• Mono çıkış yapısı, tek hoparlörlü basit ses sistemleri kurmak isteyenler için sade ve anlaşılır bir bağlantı şeması sunar.
• Kompakt boyutlu Pentawatt paketli entegre, sınırlı yer kaplayan projelerde bile küçük bir soğutucu ile birlikte rahatlıkla monte edilebilir.
• Yüksek giriş empedanslı tasarımı, ses kaynağının çıkış katını fazla yüklemeden temiz bir sinyal aktarımı sağlar.
• Tek bir aktif entegre üzerine kurulu sade devre yapısı sayesinde arıza durumunda sorunun kaynağını tespit etmek ve gerektiğinde entegreyi değiştirmek nispeten kolaydır.
• Düşük gerilimle çalışabilmesi, modülün araç aküsü, pil paketi veya küçük bir adaptörle beslenen taşınabilir projelerde de kullanılabilmesini sağlar.
• Dahili koruma devreleri sayesinde modül, yeni başlayan bir hobi elektronikçisinin bağlantı hatalarına karşı ek entegre koruma katmanı olmadan kullanılan bazı devrelere kıyasla daha toleranslıdır.

Kullanım Alanları

• Arduino ile hazırlanan bir ses uyarı sisteminde buzzer yerine gerçek bir hoparlörden yüksek sesli alarm çalmak.
• Raspberry Pi tabanlı bir müzik çalar projesinde 3.5 mm ses çıkışını doğrudan bir hoparlöre bağlayıp dinlenebilir seviyeye yükseltmek.
• Basit bir masaüstü hoparlör kutusu yapımında telefon veya bilgisayarın kulaklık çıkışını güçlendirmek.
• Okul veya kulüp projelerinde küçük bir anons/duyuru sistemi kurmak (mikrofon kullanılacaksa araya ayrı bir mikrofon ön yükselteci gerekir).
• Model araç veya robot projelerinde motor sürücüsünden bağımsız, ayrı bir ses efekti/uyarı modülü olarak kullanmak.
• Atölye ortamında bir fonksiyon jeneratörü veya ses test cihazının çıkışını duyulabilir seviyeye çıkarmak.
• Bahçe veya sera otomasyon panosunda düşük seviyeli bir uyarı sinyalini güçlendirip sahada duyulabilecek bir zil veya siren sesine dönüştürmek.
• Elektronik eğitimlerinde öğrencilere güç amplifikatörünün giriş-çıkış ilişkisini ve geri besleme kavramını uygulamalı olarak göstermek.

Bağlantı ve Kullanım

Modülün güç girişine 6-12V DC arasında bir adaptör veya batarya bağlanırken kutupların doğru yönde olmasına dikkat edilmelidir, çünkü ters bağlantı entegreyi kalıcı olarak bozabilir. Ses kaynağının çıkışı (örneğin telefon, Arduino DAC çıkışı veya bilgisayar ses kartı) modülün ses giriş ucuna bağlanmalı ve giriş ile devre toprağı (GND) ortak bir referansta buluşturulmalıdır. Yükseltilen sinyal, modülün hoparlör çıkış ucundan 4-8 Ohm empedanslı bir hoparlöre iletilir; hoparlör kabloları çıkış uçlarına doğrudan lehimlenebilir veya varsa klemense sıkıştırılabilir. Entegrenin metal gövdesi yüksek seviyede çalışırken ısınabileceğinden, sürekli yüksek ses seviyesiyle kullanılan uygulamalarda küçük bir soğutucu (heatsink) eklenmesi kararlı çalışmayı destekler. Giriş hattı ile entegrenin ses giriş ucu arasına konulan seri bir kondansatör, ses kaynağından gelebilecek DC bileşeni bloke ederek yalnızca değişken ses sinyalinin geçmesini sağlar ve bu şekilde modülün kendi çalışma noktasının bozulması önlenir. İlk çalıştırmada ses kaynağının seviyesini düşükten başlatıp kademeli olarak artırmak, hem kulak hem de hoparlör için ani ve yüksek seviyeli bir sinyalin oluşturabileceği riski azaltır.

Paket İçeriği

• 1 adet TDA2030A ses yükseltici modülü
• Bağlantı kabloları, güç adaptörü ve hoparlör modüle dahil değildir

Dikkat Edilmesi Gerekenler

• Güç girişini belirtilen 6-12V aralığının üzerine çıkarmayın; aşırı gerilim entegrenin ısınarak veya anlık olarak bozulmasına yol açabilir.
• Besleme kutuplarını (+ ve -) ters bağlamayın, ters polarite koruması olmayan modellerde bu durum entegreyi kalıcı olarak bozabilir.
• Hoparlör çıkışını çalışır durumdayken kısa devre yapmaktan kaçının; koruma devresi kısa süreli durumları tolere etse de sürekli kısa devre entegreyi yıpratır.
• Yüksek ses seviyesinde uzun süreli kullanımda entegrenin ısınabileceğini unutmayın, gerekirse küçük bir soğutucu ekleyin.
• Hoparlör empedansını 4 Ohm'un altına düşürmeyin, çok düşük empedanslı hoparlörler çıkış akımını artırarak entegreyi zorlayabilir.
• Giriş sinyalini aşırı yüksek seviyede vermeyin, aşırı sürülen giriş çıkışta kırpılma (clipping) ve bozulmuş sese neden olur.
• Modülü nemli, tozlu veya iletken parçacık bulunan ortamlarda açıkta bırakmayın; kısa devre riskini azaltmak için uygun bir kutu içine almanız önerilir.
• Lehim ve bağlantı işlemleri sırasında entegrenin ve kart üzerindeki diğer bileşenlerin bacaklarını kısa devre etmemeye dikkat edin, gerekirse bağlantıları yapmadan önce güç kaynağını kapatın.
