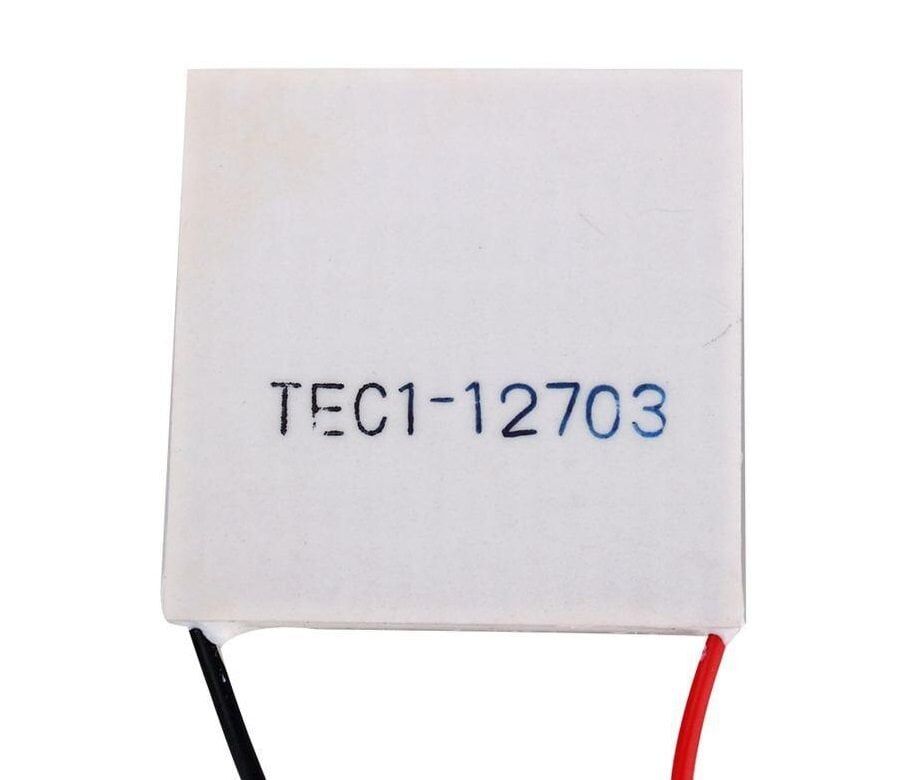

TEC1-12703 Peltier Termoelektrik Modül 30x30mm 12V 3A

TEC1-12703, Peltier etkisiyle çalışan tek kademeli bir termoelektrik soğutma/ısıtma modülüdür. 30x30 mm ölçülerindeki iki alüminyum oksit seramik plaka arasına dizilmiş 127 adet bizmut tellürür yarı iletken çiftinden oluşur. Modülden DC akım geçirildiğinde bir yüzey ortamdaki ısıyı emerek soğur, karşı yüzey ise bu ısıyı dışarı atarak ısınır; akım yönü tersine çevrildiğinde soğuyan ve ısınan yüzeyler yer değiştirir. Elde edilen soğutma etkisi, uygulanan akıma ve iki yüzey arasındaki sıcaklık farkına göre değişir; bu yüzden gerçek performans büyük ölçüde sıcak yüzeydeki ısı emicinin ve varsa fanın ısıyı ne kadar hızlı tahliye edebildiğine bağlıdır. Kompresör, gaz veya hareketli mekanik parça içermediğinden tamamen sessiz çalışır; mini soğutucu kutular, elektronik kart soğutma, sıcaklık kontrol devreleri ve eğitim amaçlı termoelektrik deneylerinde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 127 adet bizmut tellürür yarı iletken çiftini tek bir 30x30 mm modül gövdesinde bir araya getirerek, sınırlı yer kaplayan uygulamalarda dikkate değer bir soğutma kapasitesi elde etmeyi mümkün kılar.
• Kompresör, gaz veya hareketli mekanik parça içermediği için tamamen sessiz çalışır ve titreşim üretmez; bu sayede gürültüye duyarlı ölçüm ve kayıt cihazlarının yakınına da güvenle yerleştirilebilir.
• DC akımın yönü değiştirildiğinde soğuyan ve ısınan yüzeyler yer değiştirir, böylece aynı modül hem soğutma hem ısıtma işlevini tek bir devre üzerinden karşılayabilir.
• 12V/3A anma değerleriyle standart bir DC güç kaynağından, laboratuvar kaynağından veya akımı sınırlayan bir sürücü devresinden kolayca beslenebilir.
• Alüminyum oksit seramik plakalar hem yarı iletken elemanları elektriksel olarak yalıtır hem de ısının yüzey boyunca daha düzgün yayılmasına yardımcı olur.
• Küçük, düz ve ince yüzeyli yapısı sayesinde dar muhafazalar içindeki nokta soğutma uygulamalarına vida, klips veya termal yapıştırıcı ile kolayca entegre edilir.
• Akım yönü ve şiddeti bir sürücü devresiyle kontrol edildiğinde, soğutulan yüzeyin sıcaklığı kaba bir açma/kapama yerine kademeli olarak ayarlanabilir.

Kullanım Alanları

• Küçük bir içecek soğutucu kutusunda iç hacmi ortam sıcaklığının birkaç derece altına indirmek için soğuk yüzeyi kutunun iç metal plakasına, sıcak yüzeyi ise kutunun dışındaki bir alüminyum ısı emici ve fana bakacak şekilde monte etmek.
• Mikroişlemci, güç transistörü veya yüksek güçlü LED sürücü gibi çalışırken ısınan bir bileşenin üzerine doğrudan monte edilerek, standart bir pasif soğutucunun yetersiz kaldığı noktalarda ek soğutma sağlamak.
• Lazer diyot veya kamera/görüntü sensörü gibi ölçüm hassasiyeti sıcaklığa bağlı olan bileşenlerin sıcaklığını geri beslemeli bir devreyle sabit bir değerde tutmak.
• Kuluçka makinesi veya küçük bir laboratuvar inkübatöründe, akım yönünü tersine çevirerek aynı modülle hem ısıtma hem soğutma yapabilen bir sıcaklık kontrol ünitesi kurmak.
• Mini bir nem alma (dehümidifikasyon) düzeneğinde, soğuk yüzeyde yoğuşan nemi bir tepside toplayarak küçük hacimli ortamlarda nem oranını düşürmek.
• Sıcaklık kontrollü bir test düzeneğinde numuneyi belirli bir sabit sıcaklıkta tutmak için bir sıcaklık sensörü ve PID kontrol devresiyle birlikte kullanmak.
• Termoelektrik jeneratör ve Peltier/Seebeck etkisi deneylerinde modülü tersine çalıştırıp iki yüzey arasındaki sıcaklık farkından küçük bir gerilim üretmeyi göstermek amacıyla eğitim ve laboratuvar projelerinde kullanmak.

Bağlantı ve Kullanım

Modülün kırmızı kablosu güç kaynağının pozitif (+) ucuna, siyah kablosu ise negatif (-) ucuna bağlanır; bu bağlantıda kabloların çıktığı ve model yazısının bulunduğu yüzey sıcak yüzey, karşı yüzey ise soğuk yüzey olur; akım yönü ters çevrildiğinde yüzeyler yer değiştirir. Modül, akımı 12V/3A anma değerlerini aşmayacak şekilde sınırlayan bir DC güç kaynağı veya MOSFET/röle tabanlı bir sürücü devresi üzerinden beslenmelidir; doğrudan bir mikrodenetleyici pininden çalıştırılmamalıdır. Sıcak yüzey mutlaka ince bir termal macun tabakasıyla yeterli büyüklükte bir alüminyum ısı emiciye ve tercihen bir fana temas ettirilmelidir, aksi halde sıcak taraftaki ısı tahliye edilemeyip modülün soğutma verimi ciddi şekilde düşer. Soğuk yüzey de soğutulacak nesneyle veya küçük bir ısı emiciyle termal macun kullanılarak temas ettirilmeli, iki yüzey arasında hava boşluğu bırakılmamalıdır. İlk çalıştırmada modülün beklendiği gibi bir yüzeyde ısındığını, diğer yüzeyde soğuduğunu düşük bir voltajda kısaca test etmek; bağlantı ters yapılmışsa yüzeylerin görevinin ters çalıştığını erkenden fark edip düzeltmeyi sağlar.

Paket İçeriği

• 1 adet TEC1-12703 Peltier termoelektrik modül
• Modüle lehimlenmiş kırmızı (+) ve siyah (-) bağlantı kabloları

Dikkat Edilmesi Gerekenler

• Modül, soğuk ve sıcak yüzeyler arasında yeterli ısı emici ve fan olmadan çalıştırılırsa hem verim ciddi şekilde düşer hem de aşırı ısınarak kalıcı hasar görebilir.
• Anma değerleri olan 12V/3A'nın üzerine çıkılması, seramik plakalarda çatlamaya veya lehim noktalarında ayrılmaya yol açabilir.
• Yüksek akımla ani yön değişimi veya ani akım kesilmesi, seramik plakalar arasında termal şok oluşturarak modülün ömrünü kısaltabilir.
• Soğuk yüzeyde çalışma sırasında oluşan yoğuşma nemi, çevresindeki elektronik devrelere temas etmeyecek şekilde yalıtılmalı veya tahliye edilmelidir.
• Modül üzerine doğrudan ağırlık veya nokta baskı uygulanmamalı, ısı emiciye sıkıştırma kuvveti yüzeye eşit dağıtılarak uygulanmalıdır.
• Bağlantı kabloları lehim noktalarından çekilerek zorlanmamalı, mekanik gerilim kablo üzerinden değil sabit bir bağlantı noktasından karşılanmalıdır.
• Modül gövdesi suya veya neme doğrudan daldırılmamalı, soğuk yüzeyde oluşan doğal yoğuşma dışında gövdenin ıslanmasından kaçınılmalıdır.
• Uzun süre tam güçte çalıştırmadan önce sistemin tasarlanan sıcaklık farkı ve soğutma yükü sınırları içinde kaldığından emin olunmalı, aksi halde beklenen soğutma seviyesine ulaşılamayabilir.
