TEC1-12705 40*40mm

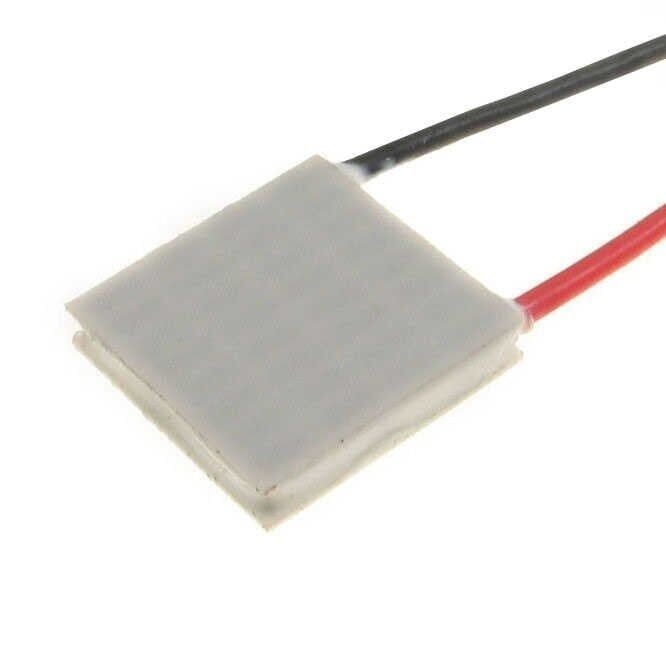

TEC1-12705, Peltier etkisiyle çalışan 40x40 mm ebatlarında tek kademeli bir termoelektrik soğutucu/ısıtıcı modüldür. İçerisinde seri bağlı 127 çift bizmut tellürür yarı iletken eleman bulunur; bu elemanlardan DC akım geçirildiğinde bir eklemde ısı emilip modülün bir yüzeyi soğurken, karşı eklemde ısı açığa çıkıp diğer yüzey ısınır. Hareketli parçası, kompresörü veya soğutucu gazı olmadığı için sessiz çalışır ve akımın yönü değiştirilerek hem soğutucu hem ısıtıcı olarak kullanılabilir. Doğru şekilde bir soğutucu blok (heatsink) ve fan ile birlikte kullanıldığında elektronik kutuların iç sıcaklığını düşürmek veya küçük hacimli kapları soğutmak gibi işlerde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• 127 adet bizmut tellürür yarı iletken çiftinin seri bağlanmasıyla küçük bir yüzey alanında etkili bir soğutma/ısıtma performansı elde edilir.
• Hareketli parça, kompresör veya soğutucu gaz içermediği için tamamen sessiz çalışır ve düzenli bakım gerektirmez.
• Akımın yönü değiştirilerek aynı modül hem soğutma hem de ısıtma amacıyla, tek bir devre üzerinden kullanılabilir.
• 40x40mm gibi kompakt ve düz bir gövdeye sahip olduğu için dar hacimli ve taşınabilir tasarımlara kolayca yerleştirilebilir.
• DC gerilimle çalıştığı için güç kaynağı, akü veya PWM/H-köprü tabanlı bir sürücü devre ile doğrudan beslenebilir.
• Düz ve paralel seramik yüzeyleri sayesinde soğutucu bloklarla ve ısı iletken macunla iyi bir termal temas kurar.
• Katı hal yapısı sayesinde hızlı açma/kapama ve akım şiddetine bağlı olarak kademeli soğutma/ısıtma kontrolüne uygundur.

Kullanım Alanları

• Mini oto buzdolabı veya kamp tipi soğutucu kutularda iç hacmin sıcaklığını ortam sıcaklığının altına düşürmek için kullanılabilir.
• İşlemci, güç transistörü veya lazer diyot gibi yerel sıcak noktaların hedefli soğutulmasında bir heatsink ile birlikte uygulanabilir.
• Nem alma (kurutma) düzeneklerinde soğuk yüzeyde yoğuşma oluşturarak kapalı bir hacimdeki havadan nem toplamak amacıyla kullanılabilir.
• Hobi ve laboratuvar projelerinde küçük hacimli bir kutunun ya da numune haznesinin sıcaklığını PID kontrollü bir devreyle sabit tutmak için kullanılabilir.
• Kamera, lazer modülü veya hassas ölçüm sensörü muhafazalarında elektroniğin çalışma sıcaklığını düşürüp ölçüm gürültüsünü azaltmak için uygulanabilir.
• İçecek soğutucu kutu veya mini şarap dolabı gibi ürünlerde kompresörsüz, sessiz bir soğutma çözümü olarak kullanılabilir.
• Eğitim ve deney setlerinde Peltier etkisini, ısı pompası prensibini veya termoelektrik enerji dönüşümünü göstermek amacıyla kullanılabilir.

Bağlantı ve Kullanım

Modülün üzerinden çıkan iki kablodan kırmızı olan pozitif (+) ucu, siyah olan ise negatif (-) ucu temsil eder; kırmızı kablo güç kaynağının + çıkışına, siyah kablo ise - çıkışına veya sürücü devrenin ilgili ucuna bağlanır. Kablolar bu şekilde bağlandığında modülün bir yüzü soğurken karşı yüzü ısınır, bağlantı ters çevrildiğinde ise soğuyan ve ısınan yüzeyler yer değiştirir. Yön değişimi bir devre üzerinden otomatik yapılacaksa akımı iki yönde de sürebilen bir H-köprü sürücü kullanılması, sabit yönde çalışacaksa ise akımı sınırlayan bir DC güç kaynağı veya PWM devresi yeterlidir. Modül tek başına çalıştırılmamalı; sıcak yüzey mutlaka ince ve eşit bir ısı iletken macun tabakasıyla bir alüminyum soğutucu bloğa temas ettirilmeli ve mümkünse bir fan ile desteklenmelidir, aksi halde sıcak yüz hızla ısınıp modülün soğutma performansını düşürür. Soğuyan yüzey de benzer şekilde ısı iletken macun ile soğutulacak yüzeye monte edilmeli, aradaki hava boşlukları en aza indirilmelidir. Besleme için modülün etiketinde belirtilen akım değerini karşılayabilen ayarlanabilir bir DC güç kaynağı tercih edilmesi, akımın kademeli olarak artırılıp modülün ani bir termal şoka maruz bırakılmaması önerilir. Uzun süreli veya değişken yüklü kullanımda modülün akım ve gerilim değerlerini izleyip gerektiğinde fan hızını veya besleme gücünü ayarlayan basit bir kontrol devresi eklemek, hem enerji tüketimini hem de aşırı ısınma riskini azaltır.

Paket İçeriği

• 1 adet TEC1-12705 Peltier termoelektrik modülü (uçlarında lehimli +/- kablolarla birlikte)
• Isı iletken macun, soğutucu blok, fan ve güç kaynağı pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Modül, sıcak yüzeyinde etkili bir soğutucu blok ve tercihen fan olmadan çalıştırılmamalıdır; aksi halde aşırı ısınarak kalıcı hasar görebilir.
• Belirtilen maksimum akım ve gerilim değerlerinin üzerinde çalıştırmak modülün ömrünü kısaltır ve iç lehim bağlantılarının erken bozulmasına yol açar.
• Modül eğilme, bükülme ve darbeye karşı hassastır; seramik plakaların çatlamaması için montaj sırasında dikkatli davranılmalıdır.
• Montaj vidaları veya kelepçesi çok sıkılırsa seramik plaka üzerinde nokta yükü oluşup çatlak oluşabilir, bu nedenle eşit ve ölçülü bir sıkma baskısı uygulanmalıdır.
• Soğuk yüzeyde oluşan yoğuşma nemi elektronik devrelere temas ederse kısa devreye yol açabilir, bu nedenle uygulamada nem yalıtımı düşünülmelidir.
• Kablo bağlantısı ters yapılırsa beklenen yüzey soğumak yerine ısınır, bu nedenle kurulumdan önce polarite mutlaka kontrol edilmelidir.
• Ani açma/kapama veya sık termal döngüler zamanla lehim yorulmasına yol açabileceğinden kontrol devresinde yumuşak geçişli bir sürme tercih edilmelidir.
• Modül soğutucu bloğa monte edilmeden veya akım verilmeden önce nemli ya da tozlu ortamlarda uzun süre açıkta bekletilmemelidir.
• Modülü lehimleme, sıcak yapıştırıcı veya benzeri bir ısı kaynağıyla doğrudan ısıtmaktan kaçınılmalıdır; bu tür işlemler modül içindeki lehim bağlantılarını çözüp elemanların yerinden oynamasına yol açabilir.
• Farklı termal genleşme katsayısına sahip yüzeyler arasında sık ve büyük sıcaklık dalgalanmaları, uzun vadede seramik-metal arayüzünde yorulmaya neden olabileceğinden mümkün olduğunca kademeli sıcaklık geçişleri tercih edilmelidir.
