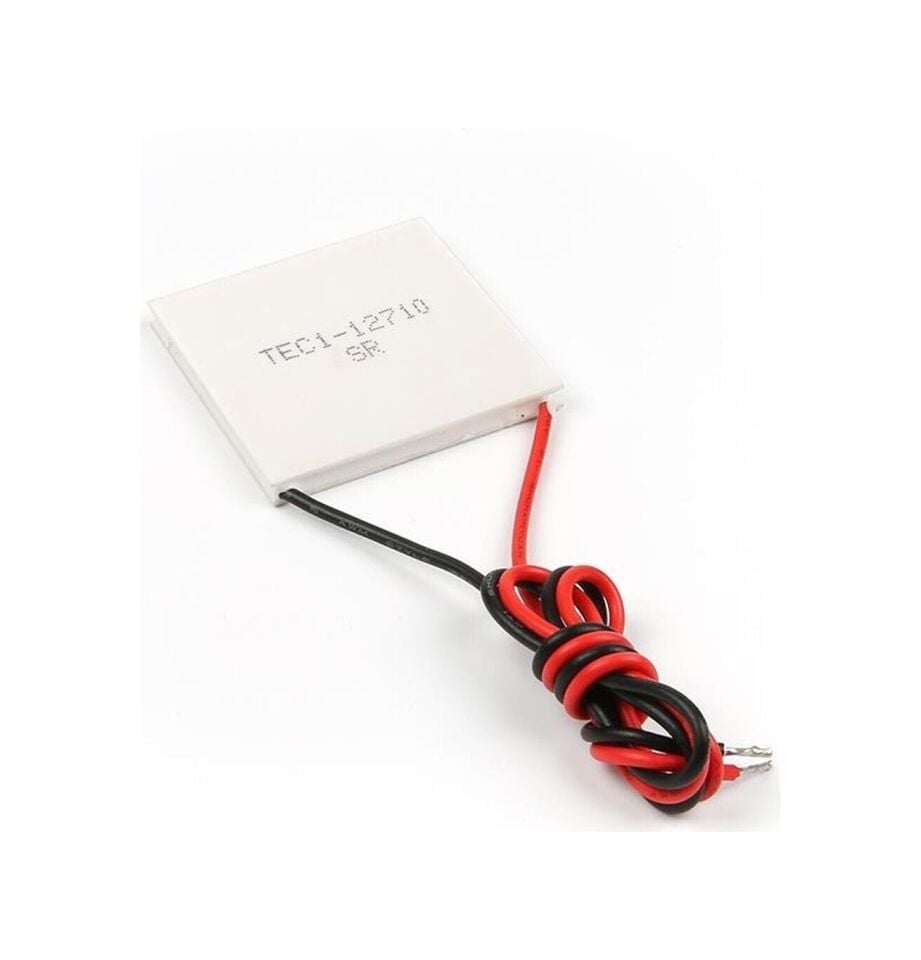

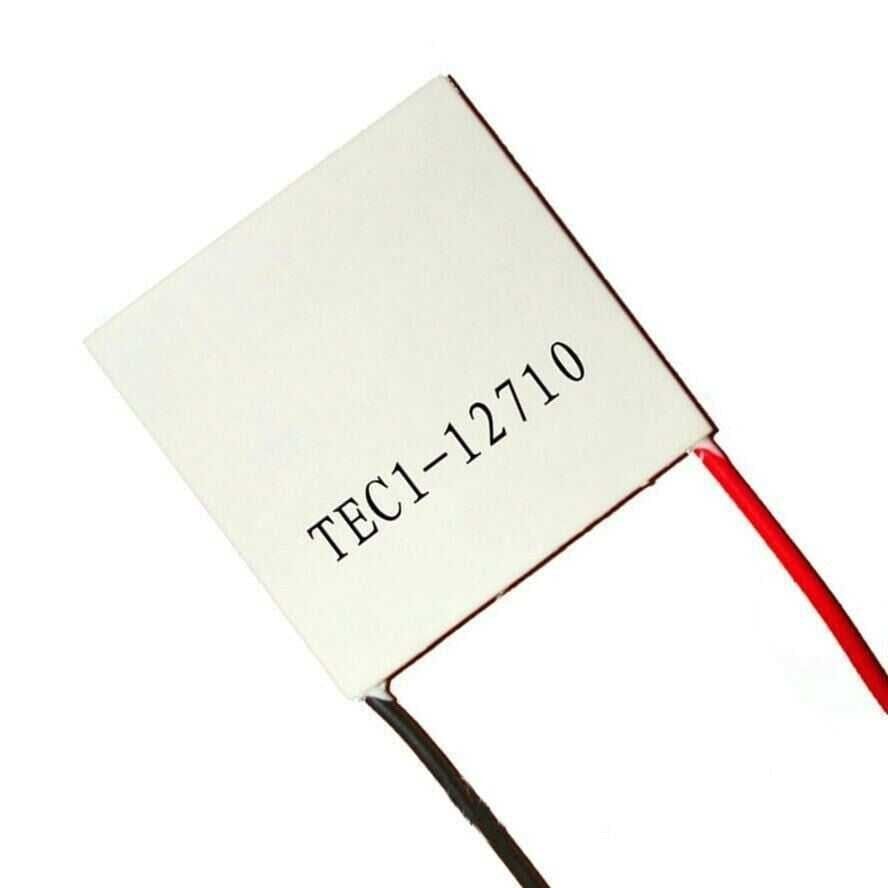

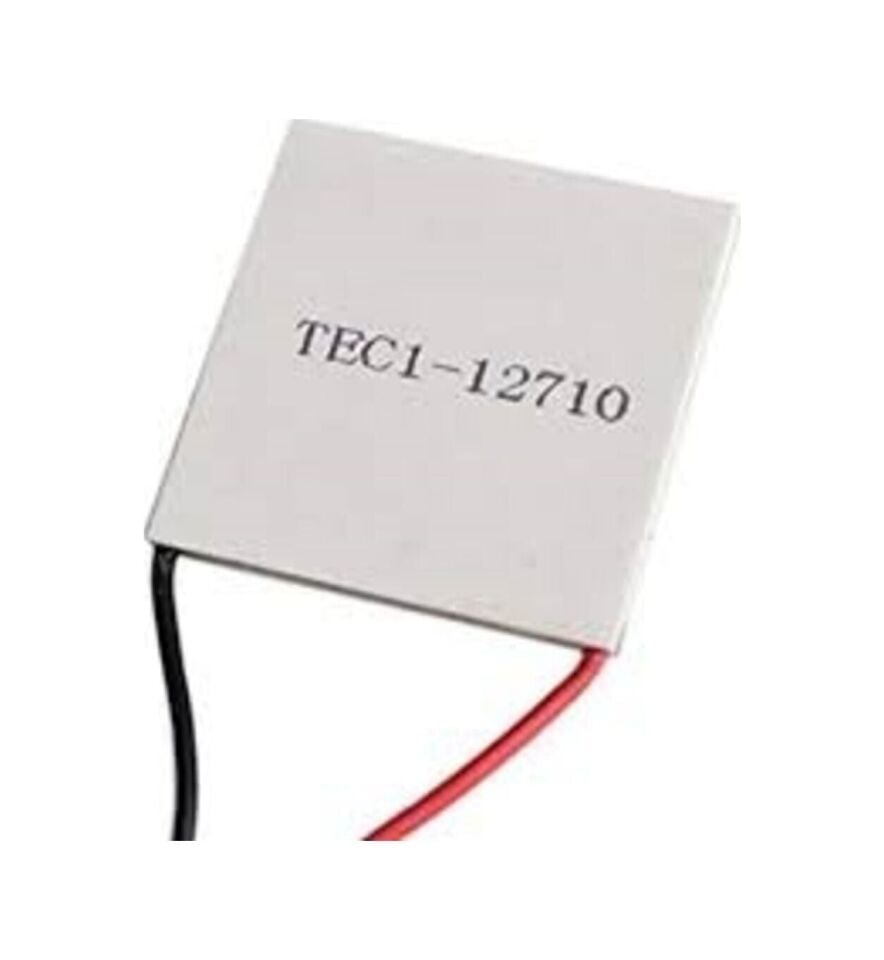

TEC1-12710 40*40mm

TEC1-12710, 40x40 mm boyutlarında, 127 termoelektrik çiftten oluşan tek kademeli bir Peltier (termoelektrik soğutma/ısıtma) modülüdür. Modüle DC akım uygulandığında Peltier etkisiyle bir yüzey soğurken karşı yüzey ısınır; akımın yönü değiştirildiğinde soğuyan ve ısınan yüzeyler yer değiştirir. İçyapısında seri bağlı yarı iletken termoelektrik elemanlar, iki ince seramik plaka arasına yerleştirilmiş şekilde bulunur; bu yapı hareketli parça, gaz veya kompresör içermeyen tamamen katı hal (solid-state) bir soğutma çözümü sunar. 10 A'e kadar akımla çalışabilen bu modül; mini soğutucu kutular, kuru kabinler, elektronik bileşen soğutma blokları ve küçük ölçekli sıcaklık kontrol devrelerinde kullanılır. Verimli ve uzun ömürlü çalışma için sıcak yüzeyine ısı emici (heatsink) ve fan eklenmesi, iki yüzey arasında da ince ve düzgün bir ısıl macun katmanı uygulanması gerekir; aksi halde beklenen soğutma performansı elde edilemez.

Teknik Özellikler

Öne Çıkan Özellikler

• 10 A'e kadar akımla çalışarak kompakt 40x40 mm boyutuna göre yüksek ısı pompalama kapasitesi sunar.
• Hareketli parça, kompresör veya soğutucu gaz gerektirmez; tamamen katı hal (solid-state) çalışma prensibine sahiptir, bu da mekanik arıza riskini büyük ölçüde azaltır.
• Akım yönü değiştirilerek aynı modül hem soğutma hem ısıtma amacıyla kullanılabilir; tek bir parçayla iki farklı termal işlev elde edilir.
• 40x40 mm gibi küçük bir alana sığdığı için dar kutu, muhafaza ve ölçüm cihazlarında dahi entegre soğutma çözümü oluşturulabilir.
• Fan veya kompresörün aksine kendi başına titreşim ve mekanik gürültü üretmeden çalışır, bu yüzden sessizlik gereken uygulamalarda tercih edilir.
• Hızlı tepki süresiyle akım verildikten kısa süre sonra yüzey sıcaklığını değiştirmeye başlar, bu da hızlı termal test ve kontrol uygulamalarına uygunluk sağlar.
• PWM ile besleme gerilimi kısılarak soğutma/ısıtma gücü kademesiz biçimde ayarlanabilir.

Kullanım Alanları

• Küçük hacimli taşınabilir soğutucu kutularda (örneğin araç içi mini buzdolabı) ana soğutma elemanı olarak kullanmak.
• Kuru kabin (dry cabinet) içinde havayı soğutup nem yoğuşturarak fotoğraf makinesi, lens veya hassas ölçüm cihazlarının bulunduğu ortamın nemini düşürmek.
• Lazer diyot veya kamera sensörü gibi hassas elektronik bileşenlerin sıcaklığını sabit bir değerde tutmak için mikro soğutma bloğu oluşturmak.
• Küçük hacimli bir su tankını veya içecek kabını termostat kontrollü şekilde hedef sıcaklığa çekmek.
• Elektronik pano içinde sürekli ısınan bir güç elemanının (örneğin bir güç direnci veya entegre devre) üzerine yerleştirilip o noktada lokal soğutma sağlamak.
• DIY termoelektrik soğutma/ısıtma deneylerinde ve eğitim amaçlı Peltier etkisini gösteren fizik/elektronik projelerinde kullanmak.
• Küçük bir kuluçka makinesinde veya numune saklama kutusunda hem soğutma hem ısıtma yönünde hassas sıcaklık kontrolü kurmak.

Bağlantı ve Kullanım

Modülün kırmızı (+) ve siyah (-) uçları doğrudan bir DC güç kaynağına veya PWM tabanlı bir sürücü devresinin çıkışına bağlanır; kırmızı uç güç kaynağının pozitif (+) hattına, siyah uç ise negatif (-) / GND hattına bağlandığında modülün bir yüzeyi soğumaya, karşı yüzeyi ısınmaya başlar. Akım yönü bir röle veya H-köprü sürücü (örneğin BTS7960/IBT-2 gibi yüksek akımlı bir H-köprü modülü veya kontak akımı en az 15 A olan çift kutuplu bir röle) ile ters çevrilirse soğuyan ve ısınan yüzeyler yer değiştirir, böylece aynı modülle hem soğutma hem ısıtma modu elde edilebilir. Modülün sıcak yüzeyi mutlaka ısıl macun ile bir alüminyum ısı emiciye (heatsink) temas ettirilmeli ve üzerine bir fan eklenerek oluşan ısı ortamdan uzaklaştırılmalıdır; aksi halde sıcak yüzey aşırı ısınır, hem soğutma verimi düşer hem de modülün ömrü kısalır. Modülün çektiği akım (birkaç amperden 10 A'e kadar) bir mikrodenetleyici pininden doğrudan değil, bu akımı karşılayabilen bir MOSFET, röle veya sürücü katı üzerinden verilmelidir; kapalı çevrim sıcaklık kontrolü isteniyorsa soğuk yüzeye bir sıcaklık sensörü (örneğin NTC termistör) yerleştirilip PWM sinyali bir mikrodenetleyici üzerinden PID veya basit histerezis mantığıyla ayarlanabilir.

Paket İçeriği

• 1 adet TEC1-12710 Peltier (termoelektrik) modülü
• Modül üzerine entegre 2 damarlı elektrik bağlantı kablosu

Dikkat Edilmesi Gerekenler

• Modülü heatsink ve fan olmadan veya yetersiz soğutmayla sürekli çalıştırmak sıcak yüzeyin aşırı ısınmasına, lehimlerin gevşemesine ve modülün kalıcı hasar görmesine yol açabilir.
• Belirtilen maksimum akım (10 A) ve gerilim değerleri sürekli aşılırsa modülün ömrü kısalır veya modül kısa sürede arızalanır; sürekli çalışmada değerlerin bir miktar altında kalmak önerilir.
• Modülü darbeye, eğilmeye veya aşırı sıkma kuvvetine maruz bırakmayın; seramik plakalar kırılgandır ve çatlayan bir modül verimsiz çalışır ya da tamamen bozulur.
• Polariteyi değiştirmeden önce güç kaynağını kapatın; çalışır durumdayken ani polarite değişimi sürücü devresine ve modülün kendisine zarar verebilir.
• İki yüzey arasında yeterli ve düzgün dağıtılmış ısıl macun kullanılmadan montaj yapmak ısı transferini ciddi şekilde düşürür ve beklenen soğutma performansının alınamamasına neden olur.
• Modülü doğrudan suya veya yüksek neme maruz bırakmayın; kablo giriş noktaları ve gövde nem yalıtımlı değildir, kısa devre veya korozyon riski oluşabilir.
• Soğuk yüzeyde oluşabilecek yoğuşma suyunun elektronik devrelere temas etmemesi için sızdırmazlık veya drenaj önlemi almak gerekir.
