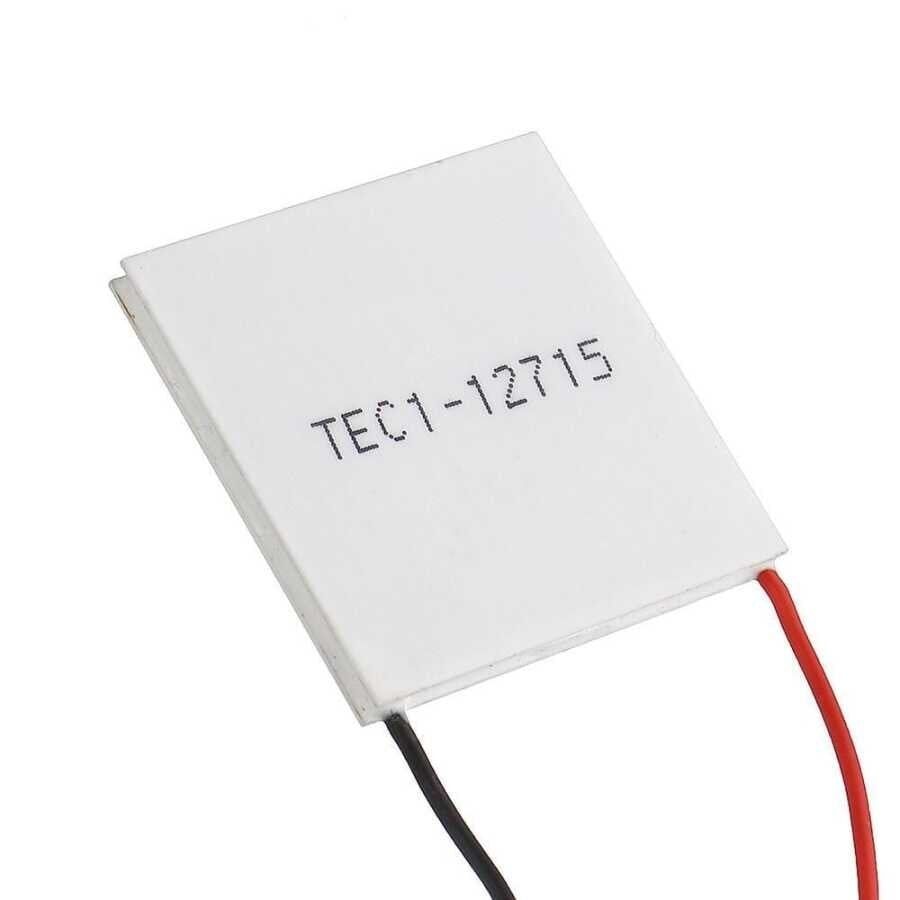

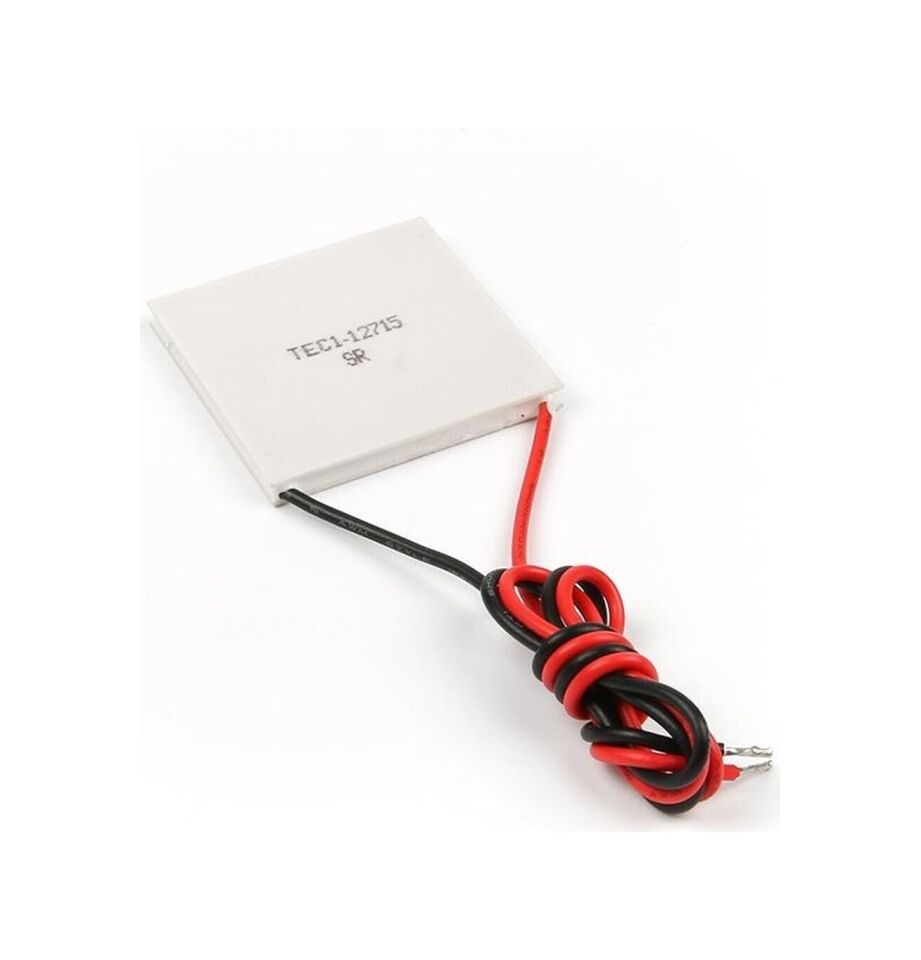

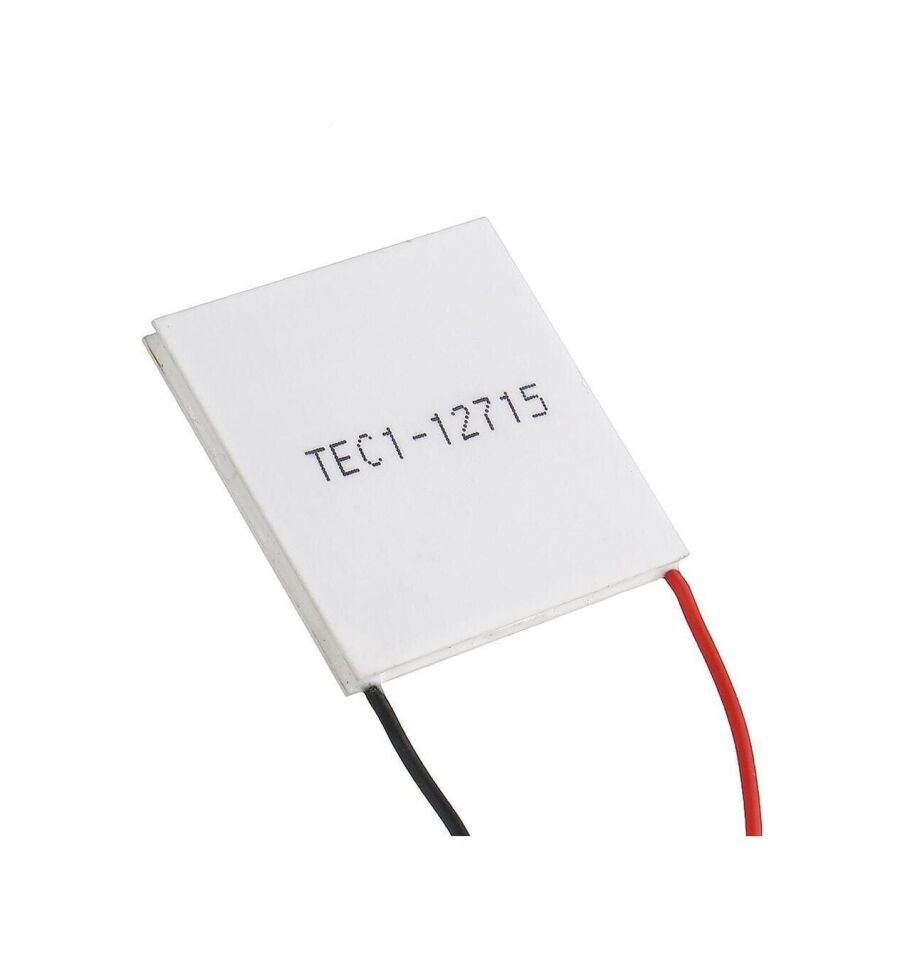

TEC1-12715 40*40mm

TEC1-12715, 40×40 mm ölçülerinde, 127 yarı iletken çiftinden oluşan bir Peltier (termoelektrik soğutucu) modülüdür. Modülün iki yüzeyi arasına DC gerilim uygulandığında Peltier etkisiyle bir yüzey soğurken karşı yüzey ısınır; akımın yönü değiştirildiğinde soğuyan ve ısınan yüzeyler yer değiştirir, böylece aynı modül hem soğutma hem ısıtma amacıyla kullanılabilir. Modülde kompresör, gaz veya hareketli parça bulunmadığı için çalışması tamamen sessizdir ve titreşim üretmez; bu özellik onu hassas ölçüm düzenekleri ve gürültüye duyarlı ortamlar için uygun kılar. 15 A akım sınıfında olması, aynı gövde ölçüsündeki 6 A ve 10 A'lık modellere göre daha yüksek soğutma kapasitesi sağlar; ancak bu güçle birlikte modül daha fazla ısı da üretir, bu yüzden verimli ve güvenli çalışması için sıcak yüzeye mutlaka uygun bir alüminyum soğutucu (heatsink) ve fan monte edilmesi, soğuk yüzeyle temas eden nesneye ise ince bir termal macun tabakası uygulanması gerekir.

Teknik Özellikler

Öne Çıkan Özellikler

• 127 yarı iletken çiftiyle 40x40 mm gibi kompakt bir alanda yüksek soğutma/ısıtma kapasitesi sunar.
• 15 A akım sınıfı sayesinde aynı boyuttaki 6 A ve 10 A'lık TEC1 modellerine göre daha fazla ısı pompalayabilir.
• Kutuplama yönü değiştirilerek aynı modül hem soğutma hem ısıtma amacıyla kullanılabilir.
• Hareketli parçası, kompresörü ve soğutucu gazı olmadığı için tamamen sessiz çalışır.
• Alümina seramik yüzey plakaları elektriksel yalıtım sağlarken ısıyı verimli şekilde iletir.
• Standart 40x40 mm gövde ölçüsü, piyasada yaygın bulunan heatsink ve fan kitleriyle doğrudan uyumludur.
• PWM sürücü veya akım ayarlı güç kaynağıyla beslenerek soğutma/ısıtma gücü kademeli olarak ayarlanabilir.
• Katı hal (solid-state) yapısı sayesinde bakım gerektirmez ve mekanik aşınmaya bağlı arıza riski taşımaz.
• Kompakt 40x40 mm gövdesiyle dar proje kutularına ve sınırlı montaj alanlarına kolayca yerleştirilebilir.
• Düşük profilli, birkaç milimetre kalınlığındaki gövdesi sayesinde ekstra hacim kaplamadan mevcut tasarımlara entegre edilebilir.

Kullanım Alanları

• Mini buzdolabı veya taşınabilir soğutucu kutu içinde iç hacmi ortam sıcaklığının altına çekmek.
• CPU, güç transistörü veya lazer diyot gibi bileşenler üzerinde noktasal soğutma yaparak sıcak nokta sıcaklığını düşürmek.
• Nem yoğuşturma deneylerinde soğuk yüzeyde hava içindeki su buharını yoğuşturup toplamak.
• Laboratuvar ortamında bir sensörü veya küçük numuneyi sabit, düşük bir sıcaklıkta tutmak.
• Kamp tipi taşınabilir soğutucu çantalarda pille çalışan küçük ölçekli soğutma sistemi kurmak.
• Elektronik proje kutusu içindeki hassas bir bileşeni yerel olarak soğutarak sıcaklığa bağlı ölçüm sapmasını (termal drift) azaltmak.
• Modülü ters yönde ısıtıcı olarak kullanıp küçük bir yüzeyi kontrollü şekilde ısıtmak (örneğin nem sensörü kalibrasyonu).
• 3D yazıcı veya kimyasal reaksiyon düzeneklerinde belirli bir bölgeyi hedefli şekilde soğutarak sıcaklığı sabit tutmak.
• Kamera veya sensör muhafazalarında görüntüleme elemanının sıcaklığını düşürerek sinyal gürültüsünü azaltmak.
• Küçük ölçekli kurutucu/nem alıcı kutularda soğuk yüzeyde hava içindeki nemi yoğuşturarak ortam nemini düşürmek.

Bağlantı ve Kullanım

Modülün üzerinden çıkan kırmızı (+) ve siyah (-) kablolar doğrudan bir DC güç kaynağının veya PWM tabanlı bir sürücü devresinin çıkışına bağlanır; kablolar doğru kutupta bağlandığında üreticinin belirttiği yüzey soğur, karşı yüzey ısınır. Soğutulacak veya ısıtılacak nesne ile modül yüzeyi arasına ince ve eşit bir tabaka termal macun sürülmesi, iki yüzey arasındaki ısı aktarımını belirgin şekilde artırır. Sıcak yüzeye mutlaka bir alüminyum heatsink ve fan monte edilmelidir; aksi halde sıcak taraf hızla ısınır, modülün soğutma performansı düşer ve modül zamanla zarar görebilir. Akımı sınırlı bir güç kaynağı veya PWM sürücüyle besleyerek modülün ürettiği soğutma/ısıtma gücü kademeli olarak ayarlanabilir. Modülü besleyecek güç kaynağının akım kapasitesi, modülün çekebileceği maksimum akımı (15 A) rahatça karşılayacak şekilde seçilmeli, hat üzerine ani akım dalgalanmalarına karşı uygun bir sigorta veya akım sınırlama devresi eklenmelidir. PWM ile sürüldüğünde düşük anahtarlama frekansları modülde işitilebilir bir uğultuya yol açabileceğinden, genellikle birkaç kHz ve üzerindeki anahtarlama frekansları tercih edilir. İlk kurulumda modülü doğrudan maksimum akımla değil, düşük bir gerilimle test edip yüzeylerin beklenen yönde soğuyup ısındığını doğrulamak, kutuplama hatalarının erken fark edilmesini sağlar.

Paket İçeriği

• 1 adet TEC1-12715 Peltier (termoelektrik) modül
• Modül üzerine önceden lehimlenmiş kırmızı (+) / siyah (-) bağlantı kabloları
• Modülün her iki yüzeyi de fabrika çıkışında düz ve pürüzsüz gelir; montaj öncesi ek yüzey işleme gerektirmez

Dikkat Edilmesi Gerekenler

• Sıcak yüzeye yeterli soğutma (heatsink + fan) sağlanmadan çalıştırmak, modülün aşırı ısınmasına ve veriminin düşmesine yol açar.
• Maksimum akım ve gerilim değerlerinin üzerinde çalıştırmak modülün ömrünü kısaltır veya kalıcı hasara neden olabilir.
• Modülü aniden çok farklı bir sıcaklıktaki yüzeye temas ettirmek gibi ani sıcaklık şokları, yüzeydeki seramik plakalarda çatlamaya ve iç lehim bağlantılarında hasara yol açabilir.
• Isı emici (heatsink), fan ve termal macun pakete dahil değildir; verimli çalışma için ayrıca temin edilmelidir.
• Nemli ortamlarda modül üzerinde yoğuşan su, elektrik bağlantılarında kısa devreye neden olabileceğinden uygun yalıtım sağlanmalıdır.
• Kutuplama ters bağlanırsa yüzeyler beklenenin tersi yönde çalışır; bu bir arıza değildir, montajdan önce kutuplar kontrol edilmelidir.
• Çalışma sırasında sıcak yüzey kısa sürede yüksek sıcaklıklara ulaşabilir; bu nedenle sıcak yüzeye çıplak elle dokunulmamalı ve modül yanıcı malzemelerden uzak tutulmalıdır.
• Besleme hattının ani ve kontrolsüz şekilde kesilmesi, özellikle yüksek sıcaklık farkında çalışırken termal şoka ve lehim bağlantılarında hasara yol açabilir.
• Uzun süre sabit yüksek akımda çalıştırmadan önce, sistemin ürettiği toplam ısıyı (soğutulan yük + modülün kendi ısısı) kaldırabilecek yeterli soğutma kapasitesine sahip olunduğundan emin olunmalıdır.
