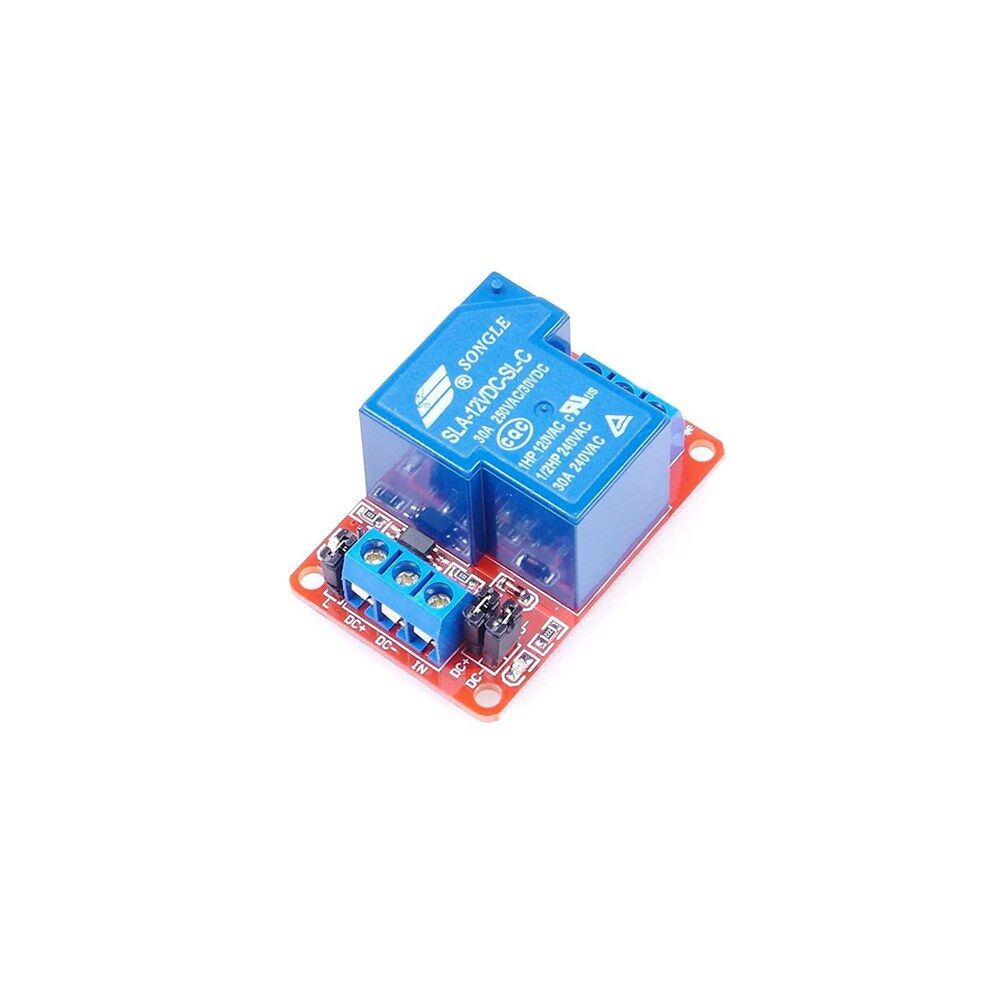

Tekli Kanal 12V 30A Songle Röle Kartı

Tekli Kanal 12V 30A Songle Röle Kartı, düşük güçlü bir kontrol sinyaliyle yüksek akımlı bir yükü açıp kapatmak için hazırlanmış tek kanallı anahtarlama kartıdır. Kart üzerindeki Songle SLA serisi güç rölesi, 12 V DC ile çalışan bir bobin ve bu bobinin hareket ettirdiği normalde açık mekanik kontaktan oluşur; bobine gerilim uygulandığında armatür çekilir, kontak kapanır ve yük devresi tamamlanır. Kontak tarafı bobinden elektriksel olarak ayrıldığı için 220 V şebeke ya da 12/24 V akü hattı gibi ağır yükler, mikrodenetleyici devresine doğrudan temas etmeden sürülebilir. Kontak, rezistif yükte 30 A'e kadar anahtarlama yapacak biçimde ölçülendirilmiştir.

Teknik Özellikler

Öne Çıkan Özellikler

• 30 A'e kadar anahtarlama kapasitesi: yaygın 10 A'lik röle kartlarının kaldıramadığı ısıtıcı, pompa, kompresör ve yüksek güçlü aydınlatma hatlarında tek kontakla çalışma imkânı verir.
• Mekanik kontak yapısı sayesinde röle çekmediğinde yük ile kaynak arasında gerçek bir fiziksel kopukluk oluşur; yarı iletken anahtarlarda görülen kaçak akım ve üzerine düşen gerilim sorunu yaşanmaz.
• Bobin ile kontaklar arasında 2000 V AC delinme dayanımı bulunur; şebeke gerilimindeki yük ile mikrodenetleyici tarafı arasında yüksek bir yalıtım bariyeri sağlar.
• Aynı röle hem 250 V AC şebeke hattında hem de 30 V DC akü, güneş paneli veya araç hattında kullanılabilir; ayrı kart almaya gerek kalmaz.
• Gümüş alaşım kontak yüzeyi düşük geçiş direnciyle çalışır; 100 mΩ'un altındaki kontak direnci sayesinde yüksek akımda terminaller üzerinde oluşan ısı sınırlı kalır.
• 15 ms altında çekme, 10 ms altında bırakma süresiyle hızlı tepki verir; termostat ve sensör çıkışlarına doğrudan bağlanabilecek kadar kararlıdır.
• Yaklaşık 77 mA'lik bobin akımı ve 0,9 W'lık tüketim, 12 V'luk küçük bir adaptör ya da akü hattından rahatlıkla karşılanır.

Kullanım Alanları

• Arduino, ESP32 veya Raspberry Pi tabanlı ev otomasyonunda aydınlatma grubunun, bir priz hattının veya havalandırma fanının uygulama üzerinden açılıp kapatılması.
• Sera, kümes ve mantar odası otomasyonunda ısıtıcının, sulama pompasının ve fanın sıcaklık ile nem sensörü verisine göre çalıştırılması.
• Akvaryum, süs havuzu ve hidrofor sistemlerinde pompa kontrolü; su seviyesi şamandırasıyla birlikte kuru çalışma korumasının kurulması.
• Karavan, tekne ve güneş enerjili bağımsız sistemlerde 12 V veya 24 V akü hattındaki yüksek akımlı yüklerin ana anahtar gibi kesilmesi.
• Atölye uygulamalarında kompresör, elektrikli ısıtıcı, rezistans ve küçük motorların uzaktan veya zamana bağlı olarak devreye alınması.
• Zaman rölesi, termostat, ışık sensörü ya da GSM/Wi-Fi modülüyle kurulan uzaktan kumanda düzeneklerinde güç katı olarak kullanılması.
• Test ve prototip düzeneklerinde yüksek akımlı bir hattın ölçüm sırasında güvenle ayrılması, dayanıklılık testlerinde yükün çevrimli anahtarlanması.

Bağlantı ve Kullanım

Kartın bir tarafında besleme ve tetikleme uçları, diğer tarafında rölenin normalde açık kontağına giden iki yüksek akım terminali bulunur; bu terminaller genellikle ortak uç (COM) ve normalde açık uç (NO) olarak işaretlenir. Yük, bu iki ucun arasına seri bağlanır: röle çekmediği sürece bağlantı kopuktur, bobine 12 V uygulandığında kontak kapanır ve yük enerjilenir. Röle bobini 12 V DC ile çalıştığı için kartın besleme hattı düzenli 12 V vermeli ve en az 100 mA akım sağlayabilmelidir; besleme ile mikrodenetleyicinin toprağı ortaklanmalıdır. 3,3 V ya da 5 V çıkışlı bir mikrodenetleyici pini kart üzerindeki sürücü katının beklediği tetikleme seviyesini karşılamıyorsa araya bir transistör, MOSFET veya seviye çevirici konulmalıdır. Yük kabloları sinyal kablolarından ayrı çekilmeli, endüktif yüklerde ise DC tarafta yükün ucuna ters diyot, AC tarafta snubber devresi eklenmelidir; bu, kontakta oluşan arkı sınırlayarak ömrü belirgin biçimde uzatır.

Paket İçeriği

• 1 adet Tekli Kanal 12V 30A Songle Röle Kartı

Dikkat Edilmesi Gerekenler

• 30 A değeri rezistif yük için verilen üst sınırdır. Motor, kompresör, trafo ve balast gibi endüktif yüklerde kalkış akımı çalışma akımının çok üzerine çıkar; bu tür yüklerde sürekli akımın rölenin sınırının belirgin biçimde altında kalması gerekir.
• Kart üzerindeki röle normalde açık tek kontaklıdır. Röleye enerji gelmediğinde yük her zaman kapalı kalır; "enerji kesilince yük çalışsın" biçimindeki ters mantık bu kartla tek başına kurulamaz, ayrı bir normalde kapalı kontak gerekir.
• Doğru akımda ark alternatif akımdaki gibi kendiliğinden sönmez. 30 V DC sınırının üzerindeki DC hatlarda kontak yapışabilir; yüksek gerilimli DC yükler için bu röle uygun değildir.
• Bobin 12 V ile çalışır: 5 V besleme ile röle ya hiç çekmez ya da kararsız çekip kontakta titreşim ve ısınma oluşturur; bobin gerilimi ise nominal değerin %120'sini, yani yaklaşık 14,4 V'u aşmamalıdır. Gerilimi yükselen akü şarj hatlarında kartı doğrudan bağlamak yerine regüleli 12 V besleme kullanın; besleme ucuna 12 V, tetikleme ucuna ise kart üzerindeki sürücü devresinin beklediği seviye uygulanmalıdır.
• Şebeke gerilimi ölümcüldür. Kart enerjiliyken kontak terminallerine, lehim yüzeyine ve yük kablolarına dokunulmamalı, bağlantı değişiklikleri sigorta kapalıyken yapılmalı, kart açıkta bırakılmayıp yalıtkan bir kutu içine alınmalıdır.
• Yüksek akımda ısınan asıl nokta terminaller ve kablo bağlantılarıdır. Gevşek vida temas direncini artırıp terminalin kavrulmasına yol açar; yük akımına uygun kesitte kablo kullanın, vidaları ilk çalıştırmadan sonra ve belirli aralıklarla yeniden sıkın.
