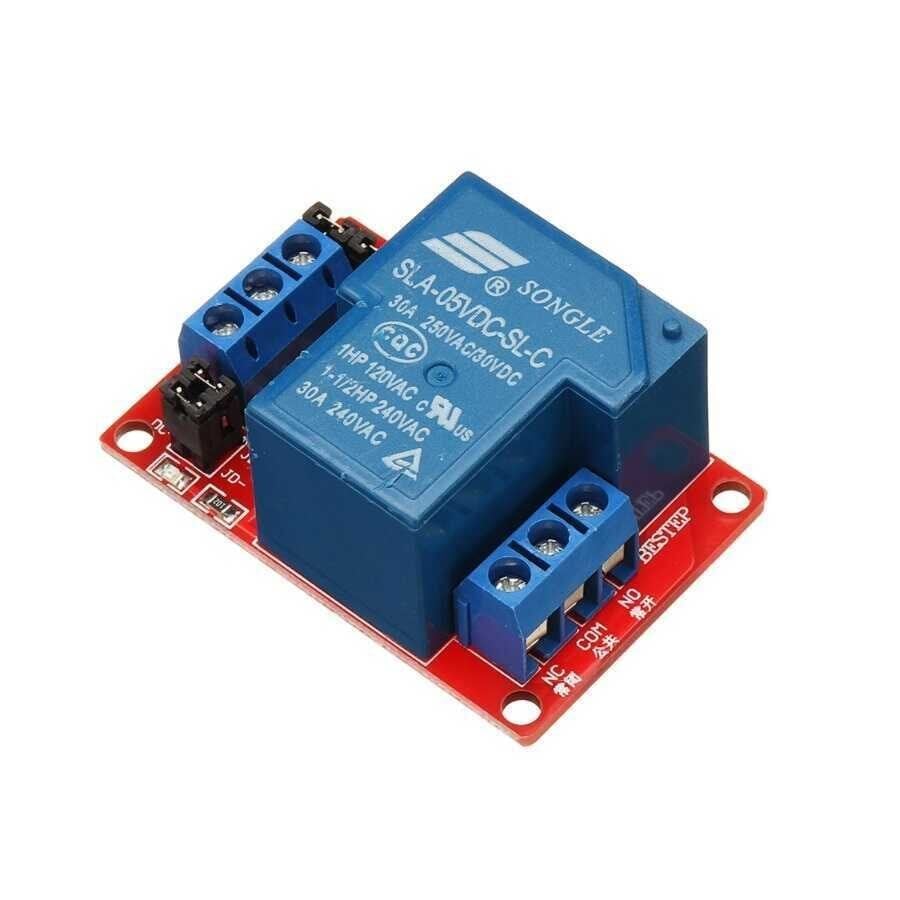

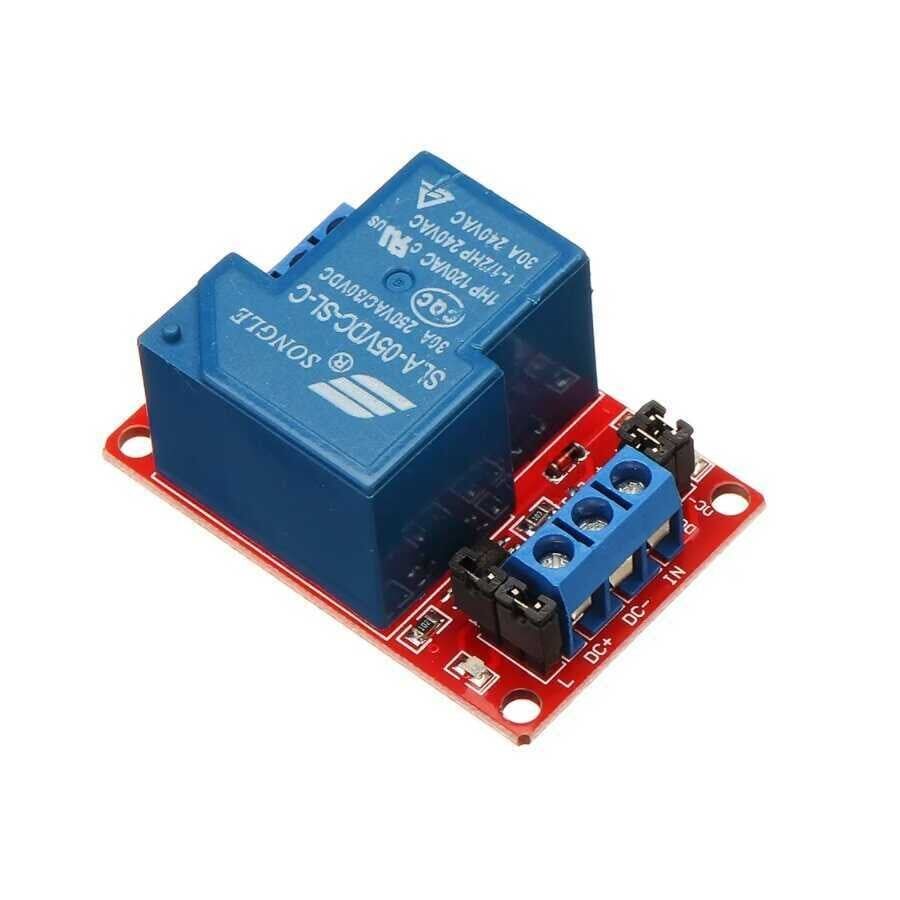

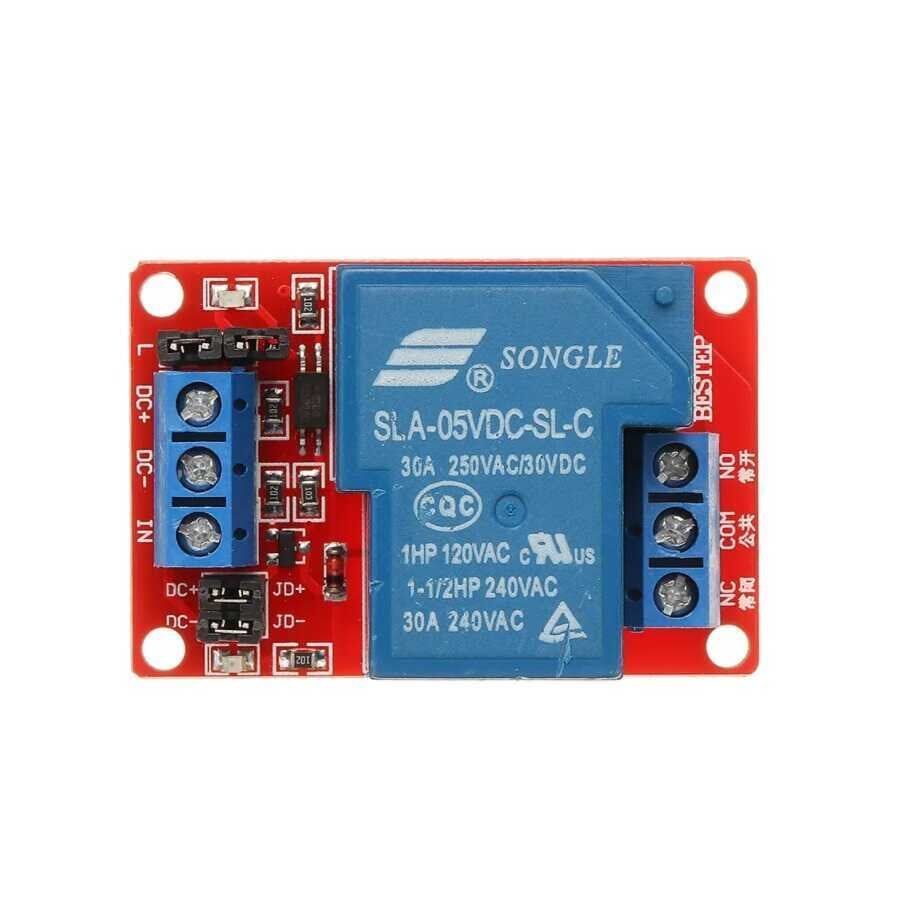

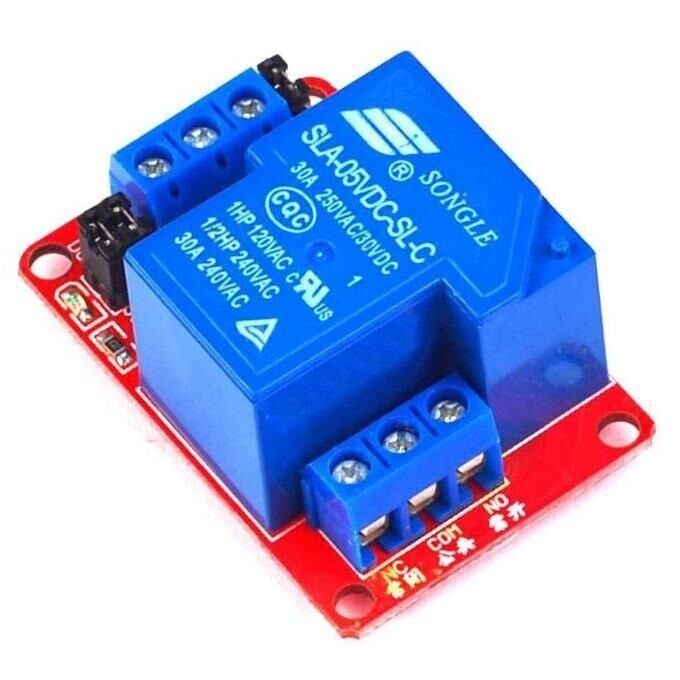

Tekli Kanal 5V 30A Röle Kartı

Tekli Kanal 5V 30A Röle Kartı, düşük akımlı bir kontrol sinyaliyle yüksek akımlı elektriksel yükleri anahtarlamak için kullanılan elektromekanik bir arayüz modülüdür. Kart üzerindeki tek röle, 5V seviyesindeki bir dijital sinyalle enerjilendirilerek COM ve NA (veya NK) uçları arasındaki devreyi açıp kapatır. Bu sayede bir mikrodenetleyicinin doğrudan süremeyeceği kadar yüksek akım çeken pompa, motor, lamba, elektrikli ısıtıcı veya solenoid vana gibi cihazlar, Arduino ve benzeri kartlar üzerinden güvenli biçimde kontrol edilebilir. Kontrol tarafı ile yük tarafı elektriksel olarak birbirinden ayrıldığı için, yüksek akımlı hat üzerinde oluşabilecek gerilim dalgalanmaları düşük gerilimli mikrodenetleyici devresine doğrudan yansımaz. Vidalı klemens çıkışı sayesinde kalın kesitli güç kabloları da sökülüp takılabilir şekilde kolayca bağlanabilir, bu da hem kurulumu hem de bakım/değişim işlemlerini basitleştirir.

Teknik Özellikler

Öne Çıkan Özellikler

• 30A'e kadar yük akımını tek bir röle kontağı üzerinden anahtarlayabilir, böylece güçlü cihazlar mikrodenetleyici üzerinden kontrol edilebilir hale gelir.
• Düşük akımlı 5V kontrol sinyaliyle çalıştığı için Arduino gibi kartların dijital çıkışına doğrudan bağlanabilir.
• SPDT kontak yapısı sayesinde hem normalde açık (NA) hem normalde kapalı (NK) bağlantı seçenekleri aynı kart üzerinden kullanılabilir.
• Üzerindeki durum LED'i, röle konumunu koda bakmadan görsel olarak takip etmeyi kolaylaştırır.
• Vidalı klemens çıkışı, kalın kesitli güç kablolarının sökülüp takılabilir şekilde sağlam bağlanmasına imkan tanır.
• Kompakt kart tasarımı, proje kutusu içine veya pano üzerine vida ile sabitlemeye uygundur.
• Kontrol ve yük tarafları arasındaki elektriksel ayrım, mikrodenetleyici tarafını yük hattındaki gerilim dalgalanmalarından bir ölçüde korur.
• 3 pinli giriş header'ı ve vidalı çıkış klemensi, ekstra lehim işlemi gerektirmeden hızlı prototipleme yapılmasına olanak tanır.
• Tek röleye odaklanan sade tasarımı sayesinde, çoklu kanal kartlarına göre daha küçük bir alanda tek bir yüksek akımlı yükün kontrolü için kullanılabilir.

Kullanım Alanları

• Sera veya bahçe sulama sisteminde toprak nem sensörü eşik değerinin altına düştüğünde su pompasını veya solenoid valfi devreye alarak sulamayı otomatikleştirmek.
• Ev otomasyonu projelerinde aydınlatma hattını Arduino veya ESP32 üzerinden uzaktan açıp kapatmak.
• Akvaryum ya da terraryum ısıtıcısını sıcaklık sensörü verisine göre otomatik olarak devreye sokup çıkararak sabit sıcaklık sağlamak.
• Atölye ortamında 12V veya 24V DC motor, fan ya da kompresör gibi yüksek akım çeken yükleri mikrodenetleyici üzerinden başlatıp durdurmak.
• Güvenlik sisteminde hareket sensöründen gelen sinyalle alarm sirenini veya elektrikli kapı kilidini devreye almak.
• Kontaktör bobinini sürerek daha büyük bir motor kontrol devresini bir mikrodenetleyici üzerinden dolaylı olarak tetiklemek.
• Güneş enerjisi sistemlerinde şarj kontrol mantığına bağlı olarak yük hattını devreye alıp almamak.
• Küçük ölçekli sera veya kümes projelerinde sıcaklık eşiğine göre havalandırma fanını otomatik olarak çalıştırıp durdurmak.

Bağlantı ve Kullanım

Kartın giriş tarafındaki VCC ve GND uçları kontrol devresinin (örneğin Arduino'nun) 5V ve GND hatlarına, IN ucu ise bir dijital çıkış pinine bağlanır. Yük tarafında COM ucuna beslemenin bir hattı, NA (normalde açık) ucuna ise sürülecek cihazın diğer ucu bağlanır; röle enerjilendiğinde COM ile NA arası iletime geçer ve yük devreye girer. NK (normalde kapalı) ucu, röle enerjisiz haldeyken iletimde kalması istenen devrelerde kullanılır. Kod tarafında IN pinine yazılan HIGH veya LOW komutunun röleyi hangi yönde tetiklediği, ilk denemede yüksüz olarak (yük bağlı değilken) gözlemlenmeli ve buna göre yazılım mantığı ayarlanmalıdır. Yüksek akım taşıyan kabloların vida klemenslere sıkıca sabitlendiğinden, terminal vidalarının gevşek kalmadığından ve kablo kesitinin taşınacak yüke uygun seçildiğinden emin olunmalıdır. Kart farklı bir gerilim seviyesindeki bir güç kaynağıyla besleniyorsa, kontrol tarafının (VCC-GND) ve yük tarafının (COM-NA-NK) beslemelerinin birbirinden ayrı tutulmasına dikkat edilmelidir.

Paket İçeriği

• 1 x Tekli Kanal 5V 30A Röle Kartı (giriş header'ı ve çıkış vidalı klemensi kart üzerinde monteli olarak gelir)

Dikkat Edilmesi Gerekenler

• Yüksek akım hattı (COM, NA, NK) ile düşük gerilimli kontrol hattı birbirine hiçbir şekilde temas ettirilmemelidir.
• 30A anma değerine yaklaşan yükler sürekli çalıştırıldığında röle kontakları ve kart üzerindeki bakır yollar ısınabilir; yeterli kesitte kablo kullanılmalı ve kart havalandırması engellenmemelidir.
• Şebeke gerilimiyle (220V AC) çalışılacaksa, kartın yüksek gerilim tarafına dokunulmadan önce enerjinin kesildiğinden mutlaka emin olunmalıdır.
• IN ucunun tetikleme mantığı (düşük seviye veya yüksek seviye tetikleme) üretici modeline göre farklılık gösterebilir; koda geçmeden önce röle üzerindeki LED ile tetikleme yönü test edilmelidir.
• Motor, solenoid veya kontaktör bobini gibi endüktif yükler sürülürken kontakların ömrünü uzatmak için uygun bir bastırma diyodu veya snubber devresi kullanılması önerilir.
• Kart nemden ve tozdan uzak, kuru bir ortamda muhafaza edilmeli, montaj sırasında iletken parçalara kısa devre riski oluşturacak şekilde dokunulmamalıdır.
• Röle kontaklarının anma değeri hem akım hem gerilim için geçerlidir; yalnızca akım sınırına bakmak yeterli değildir, sürülecek yükün gerilimi de kontağın dayanım sınırları içinde kalmalıdır.
• Kartı devreye almadan önce yüksüz durumda kontrol sinyaliyle test edilmeli, röleden gelen tıklama sesi ve durum LED'inin davranışı beklenen tetikleme yönüyle karşılaştırılmalıdır.
