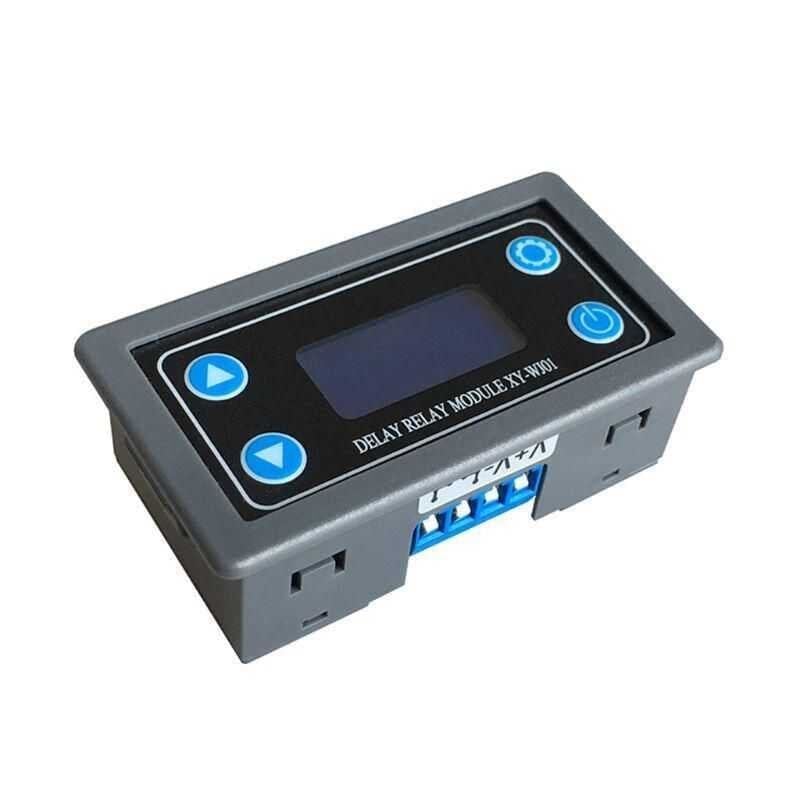

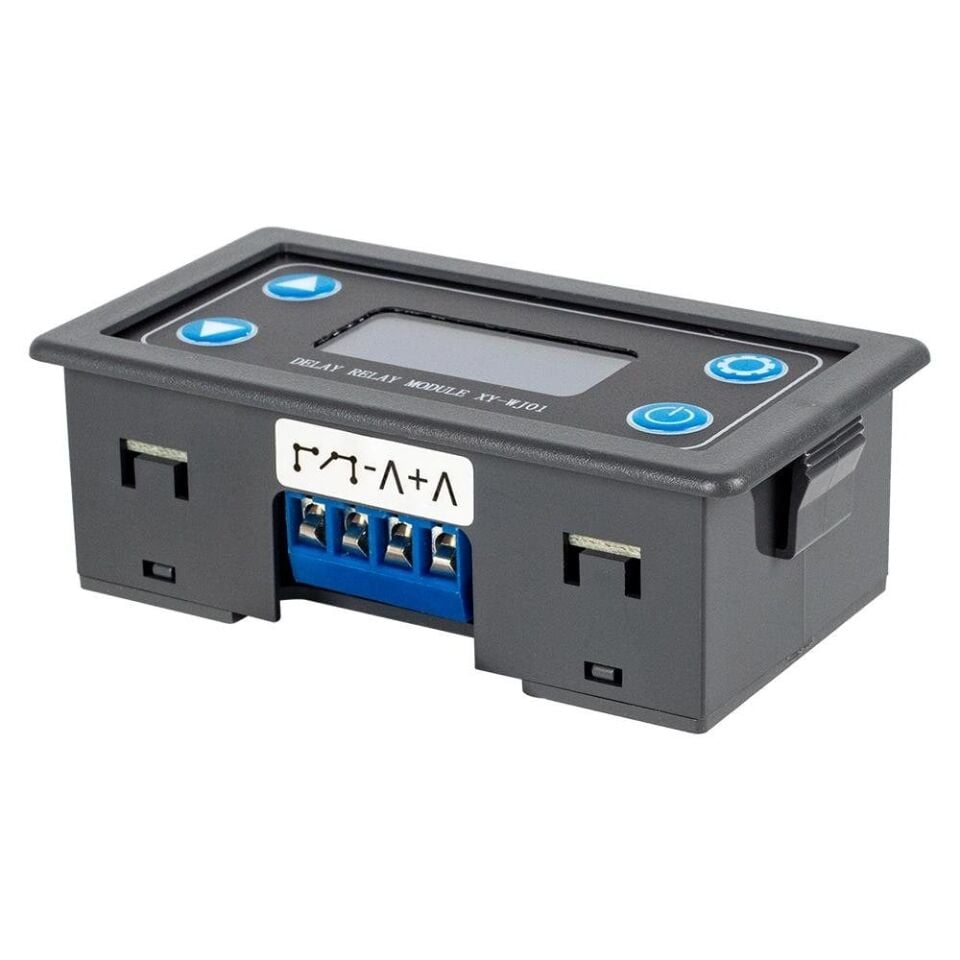

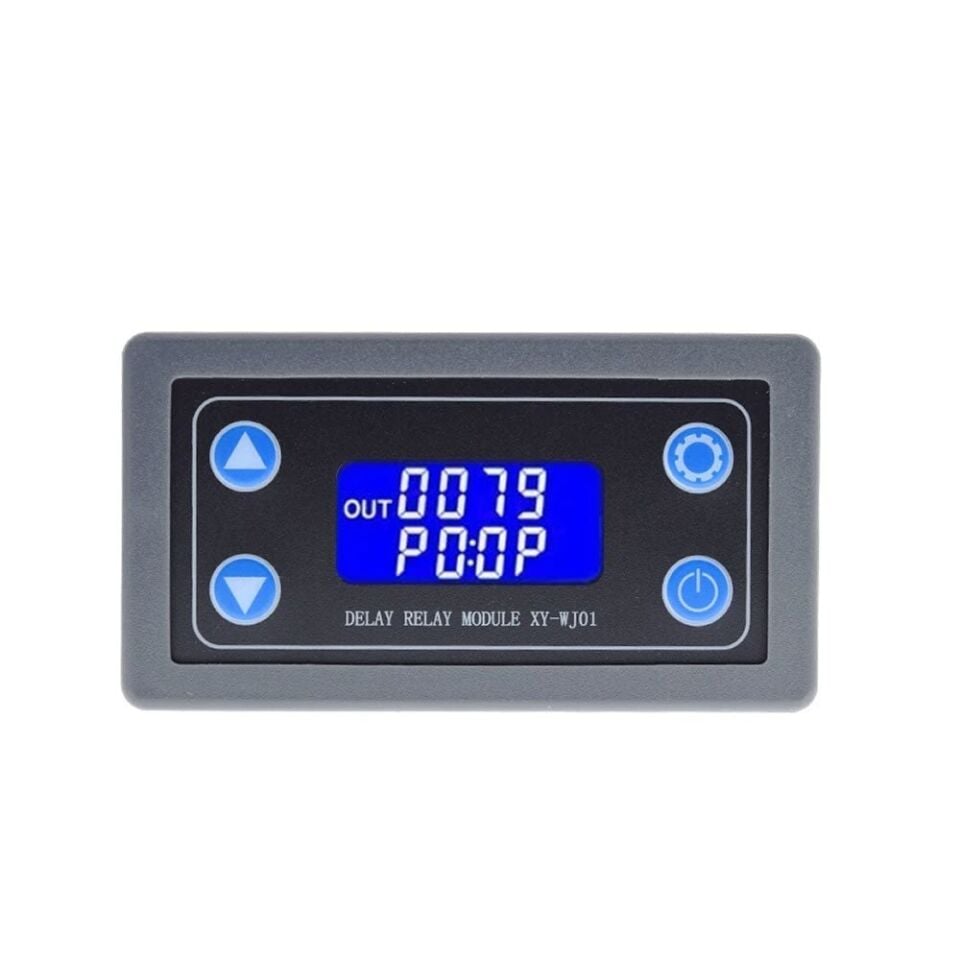

XY-WJ01 Zaman Ayarlı Röle Modülü

XY-WJ01, bir tetikleme sinyaline bağlı olarak önceden ayarlanan süre kadar rölesini konum değiştiren bir zaman gecikmeli röle (tayer) modülüdür. Süre, kart üzerindeki dijital LED ekran ve butonlarla sayısal olarak girilir; süre birimi ve çalışma modu (gecikmeli açma, gecikmeli kapama, döngü/tekrar gibi) yine ekrandaki buton menüsünden seçilir. Modül, harici bir anahtar, buton, sensör çıkışı veya PLC sinyaliyle tetikleme ucundan tetiklenir; tetiklemenin ardından röle kontakları ayarlanan süre boyunca durum değiştirip sonra otomatik olarak eski konumuna döner. Güç girişi ve röle çıkışı ayrı vidalı klemenslerle dışarı alındığı için lehimsiz, hızlı montaj yapılabilir. Bu sayede düşük seviyeli bir kontrol sinyaliyle motor, lamba, vana, kilit gibi yüksek akımlı yükler gecikmeli olarak devreye alınıp kesilebilir. Kart bağımsız çalışır; ayarlar bir kez yapıldıktan sonra harici bir bilgisayar, ek bir mikrodenetleyici kartı veya yazılım desteğine gerek kalmadan aynı zamanlama davranışını her tetiklemede tekrarlar. Bu yapısıyla modül, hem tek başına küçük bir otomasyon devresi olarak hem de bir PLC veya mikrodenetleyici sisteminin çıkışını güçlendiren bir ara kat olarak kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Gecikme süresi, kart üzerindeki dijital ekran ve butonlarla harici bir programlayıcıya ihtiyaç duymadan sayısal olarak girilebilir.
• Ekrandaki buton menüsü sayesinde tek kart üzerinde birden fazla çalışma modu (gecikmeli açma, gecikmeli kapama, döngü) arasında geçiş yapılabilir.
• Röle çıkışı NO, COM ve NC uçlarıyla dışarı alındığı için hem normalde açık hem normalde kapalı devrelerde kullanılabilir.
• Tetikleme girişi düşük seviyeli bir sinyal veya kuru kontakla çalıştığından buton, sensör veya PLC gibi farklı kontrol kaynaklarıyla uyumludur.
• Vidalı klemensler sayesinde lehim gerektirmeden hızlı ve güvenilir kablo bağlantısı yapılabilir.
• Kart üzerindeki gösterge LED'i röle durumunun anlık olarak izlenmesini sağlar.
• Tek kart üzerinde hem zamanlama hem de yük anahtarlama işlevini bir arada sunduğu için ek bir kontrol devresine gerek kalmaz.

Kullanım Alanları

• Bir buton veya hareket sensöründen gelen sinyalle merdiven ya da koridor aydınlatmasını belirli bir süre açık tutup ardından otomatik olarak söndürmek.
• Sera veya bahçe sulama sisteminde, tetikleme geldiğinde vanayı/pompayı ayarlanan süre boyunca çalıştırıp otomatik olarak durdurmak.
• Otomatik kapı veya bariyer sisteminde açma/kapama motorunu belirli bir süre çalıştırıp sonra devre dışı bırakmak.
• Üretim hattında bir işlem tamamlandıktan sonra ikinci bir üniteyi (fan, konveyör, uyarı lambası) gecikmeli olarak devreye almak.
• Güvenlik sisteminde bir kapı veya pencere kontağı tetiklendiğinde sireni ya da uyarı lambasını sabit bir süre çalıştırmak.
• Kuluçka makinesi veya küçük bir sera ortamında ısıtıcı ya da fanı döngü modunda belirli aralıklarla açıp kapatmak.
• PLC çıkış sayısının yetersiz kaldığı durumlarda, PLC sinyaliyle tetiklenip yüksek akımlı bir yükü (motor, elektrikli kilit) devreye almak.

Bağlantı ve Kullanım

Modülün güç giriş klemensine (+ ve -) uygun DC besleme uygulanır; besleme bağlandığında kart aktif hale gelir ancak röle, bir tetikleme gelene kadar bekleme konumunda kalır. Tetikleme için harici anahtar, buton veya sensör çıkışı tetikleme giriş uçlarına bağlanır; bu uçların kısa devre olması ya da uygun bir sinyal uygulanması zamanlama döngüsünü başlatır. Röle çıkışındaki NO, COM ve NC uçlarına ise kontrol edilecek yükün besleme hattı seri olarak bağlanır: yük normalde açık çalışacaksa NO-COM, normalde kapalı çalışacaksa NC-COM ucu kullanılır. Süre, kart üzerindeki butonlarla sayısal olarak girilip ekrandan okunur; süre birimi ve çalışma modu da yine ekrandaki buton menüsünden belirlenir; herhangi bir ayar değiştirildikten sonra yeni bir tetikleme uygulanarak sonucun beklenen gibi olduğu doğrulanmalıdır. Yükün kendi besleme kaynağı (AC şebeke hattı ya da ayrı bir DC güç kaynağı) modülün kontrol beslemesinden farklı olabilir; bu durumda röle sadece bir anahtar görevi görür ve yükün akımını kendi hattından taşır, modülün besleme hattı yükün akımını taşımaz.

Paket İçeriği

• 1 x XY-WJ01 zaman ayarlı röle modülü (kart üzerinde dijital LED ekran ve ayar butonlarıyla birlikte)

Dikkat Edilmesi Gerekenler

• Röle kontaklarının akım ve gerilim sınırları aşılmamalı, sınıra yakın kullanımda pay bırakılmalıdır; yüksek akımlı yüklerde ayrıca bir kontaktör/röle üzerinden anahtarlama yapılması önerilir.
• Motor, solenoid vana veya röle bobini gibi endüktif yükler anahtarlanırken kontaklarda kıvılcım oluşabilir; kontak ömrünü korumak için yüke uygun bir snubber devresi veya diyot kullanılmalıdır.
• Güç girişi polaritesine dikkat edilmelidir; ters bağlantı kartta kalıcı hasara yol açabilir.
• Buton menüsünden yapılan ayar değişiklikleri, o an çalışan bir zamanlama döngüsünü etkilemeyebilir; yeni ayarın geçerli olması için ayar sonrasında yeni bir tetikleme uygulanıp test edilmelidir.
• Kart açıkta (muhafazasız) çalıştığı için nem, toz ve iletken parçacıklardan korunmalı, gerekiyorsa uygun bir kutu içine alınmalıdır.
• Röle çıkışı üzerinden şebeke gerilimi gibi yüksek gerilimler anahtarlanacaksa kablolama elektrik güvenliği kurallarına uygun şekilde ve gerekirse yetkili bir kişi tarafından yapılmalıdır.
• Kart canlı bir sisteme (gerçek motor, kilit, alarm hattı vb.) bağlanmadan önce, ayarlanan sürenin ve seçilen çalışma modunun doğru olduğu düşük riskli bir yük veya sadece LED üzerinden test edilmesi önerilir.
