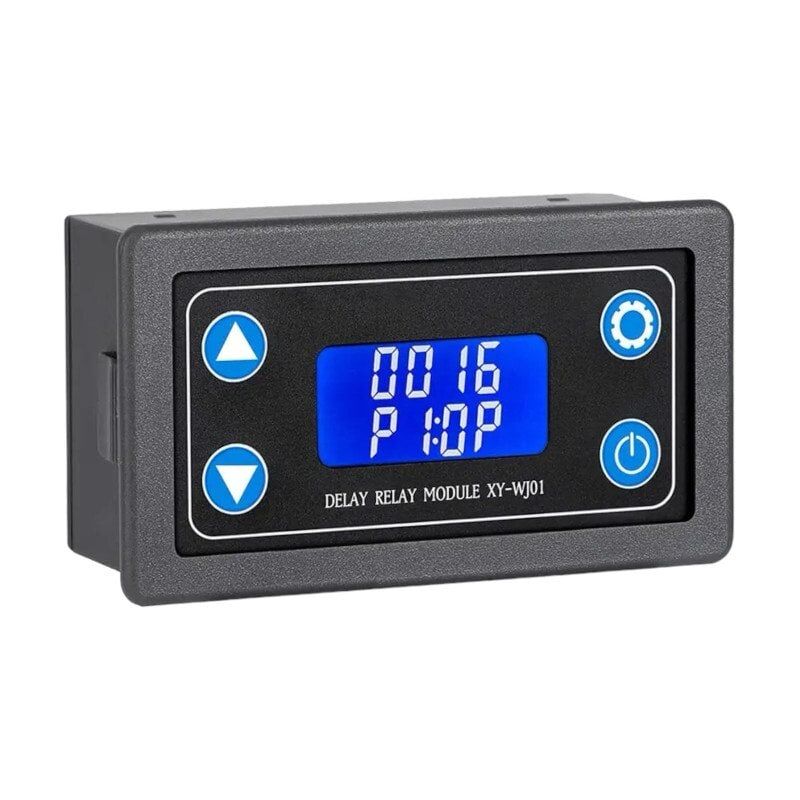

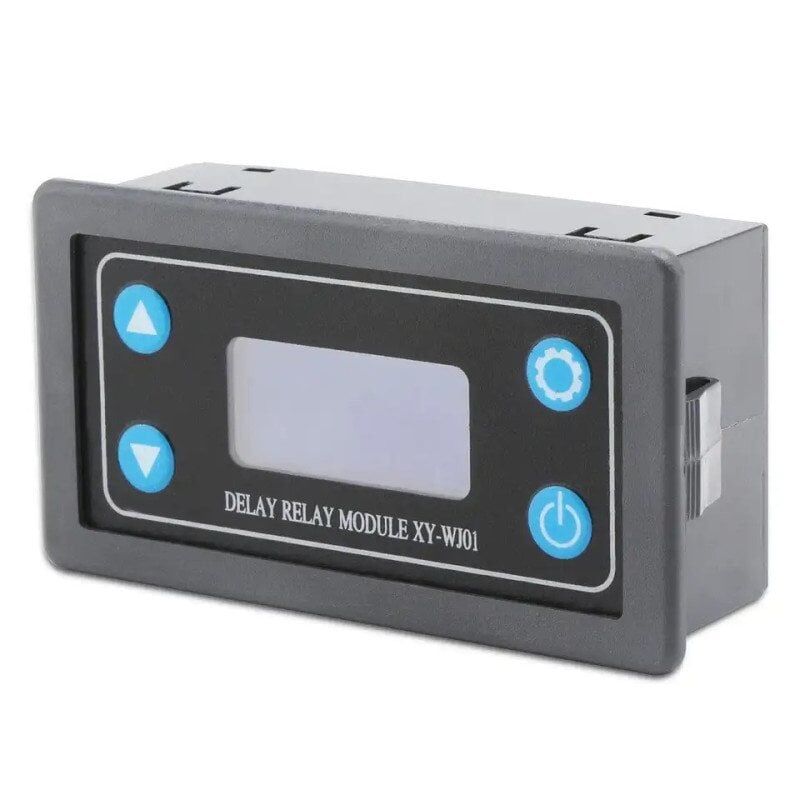

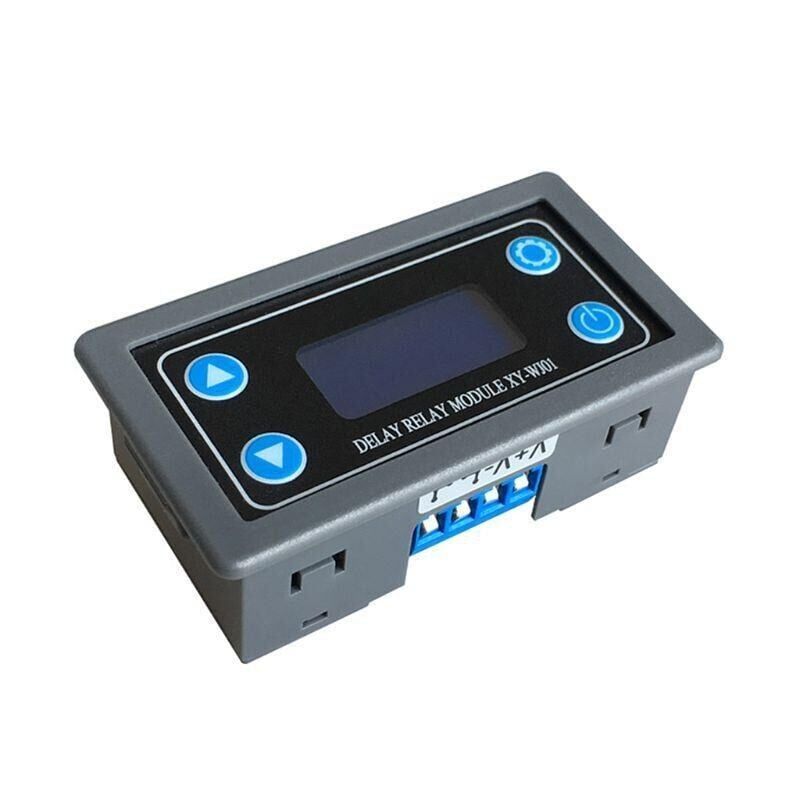

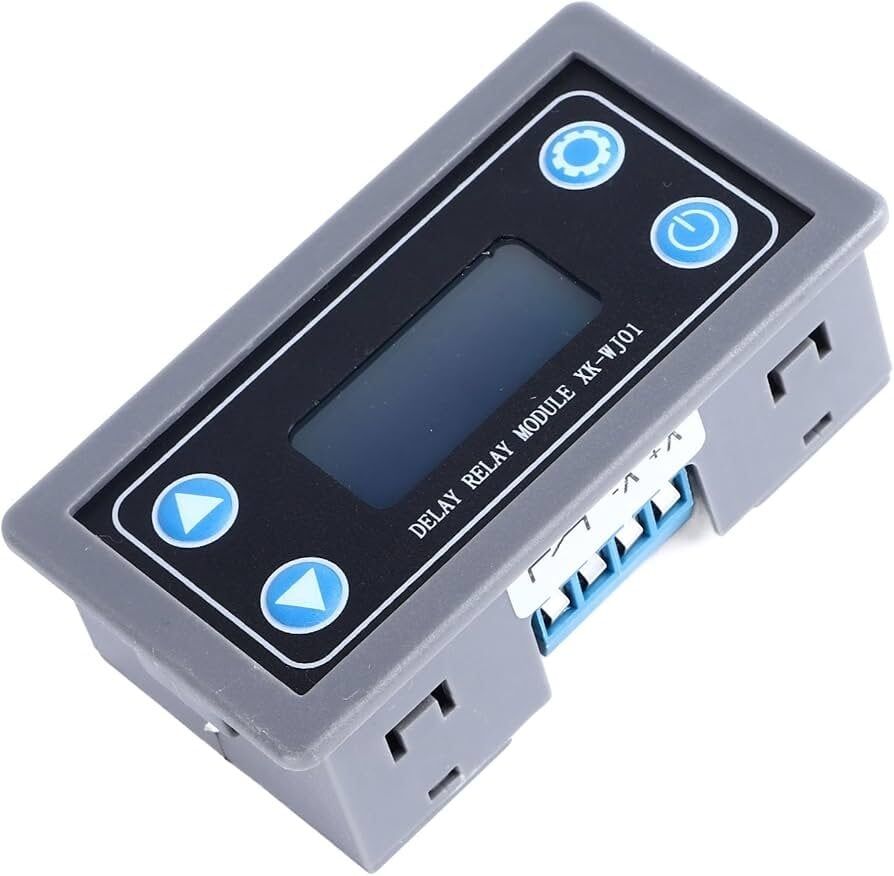

Zaman Ayarlı Röle Modülü XY-WJ01 6-30V DC

XY-WJ01 zaman ayarlı röle modülü, 6-30V DC geniş giriş gerilimi aralığında çalışan, çok fonksiyonlu bir gecikme ve döngü zamanlayıcısıdır. Kart üzerindeki denetleyici, kullanıcının iki buton aracılığıyla girdiği süre değerine göre üzerindeki elektromekanik röleyi belirlenen sürede tetikler; böylece bir cihazı gecikmeli başlatma, belirli süre çalıştırıp durdurma ya da periyodik aralıklarla açıp kapama gibi işlevler, ek bir mikrodenetleyici kartına ihtiyaç duyulmadan doğrudan bu modül üzerinden gerçekleştirilebilir. Girilen süre ve mod bilgisi kartın kalıcı hafızasında tutulduğu için elektrik kesintisi sonrasında ayarları yeniden girmeye gerek kalmaz; ancak süre sayımı en baştan başlar. Röleye bağlı NO/NC kontaklar üzerinden farklı yükler anahtarlanabildiğinden, modül pompa, fan, aydınlatma ve küçük motor kontrolü gibi birçok otomasyon uygulaması için uygundur. Röle çıkışı, kontrol edilen devreyi giriş besleme hattından elektriksel olarak ayırdığı için düşük gerilimli bir devrenin daha yüksek gerilimli veya farklı bir güç kaynağından beslenen bir yükü güvenli şekilde anahtarlamasına da imkan tanır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 6-30V DC giriş aralığı sayesinde 6V, 12V ve 24V gibi farklı DC güç kaynaklarıyla doğrudan çalışır.
• Üzerindeki iki buton ile ayrı bir programlayıcıya gerek kalmadan istenen süre ve çalışma modu ayarlanabilir.
• Saniyeden saate kadar geniş bir zaman aralığı seçilebildiği için hem kısa gecikmeli hem de uzun süreli zamanlama ihtiyaçlarına uyum sağlar.
• Ayarlanan süre ve mod bilgisi kalıcı hafızada tutulduğundan elektrik kesintisi sonrasında tekrar programlama yapmaya gerek kalmaz.
• Röleye bağlı NO ve NC kontakları sayesinde hem normalde açık hem normalde kapalı bağlantı seçeneği sunar.
• LED göstergeler üzerinden rölenin ve modülün anlık durumu kolayca takip edilebilir.
• Kompakt kart yapısı, dar montaj alanlarına sahip pano ve kutu içi uygulamalarda kolayca yerleştirilebilir.
• Röle çıkışının besleme hattından elektriksel olarak yalıtılmış olması, düşük gerilimli kontrol tarafı ile anahtarlanan yük tarafının birbirinden ayrı tutulmasını sağlar.

Kullanım Alanları

• Bir sulama pompasını ayarlanan aralıklarla belirli süre çalıştırıp otomatik olarak durdurmak (döngü modu).
• Atölyede kullanılan bir havalandırma fanını, çalışma bitip pano kapandıktan sonra içerideki dumanı ve sıcak havayı tahliye edecek kadar bir süre daha çalıştırıp ardından otomatik kapatmak.
• Giriş kapısındaki bir elektromekanik kilidi, butona basıldıktan belirli bir süre sonra tekrar kilitli konuma getirerek kapının açık unutulmasını engellemek.
• Bir aydınlatma hattını gece belirli aralıklarla açıp kapatarak ev boş görünmesin diye caydırıcı bir zamanlayıcı olarak kullanmak.
• Küçük bir DC motoru veya pompayı, harici bir sensörden gelen tetikleme sinyaliyle ayarlanan süre boyunca çalıştırıp otomatik olarak durdurmak.
• Elektronik test düzeneklerinde bir cihazı belirli bir süre besleyip ardından otomatik olarak devreden çıkararak tekrarlı testlerde manuel müdahaleyi azaltmak.
• Akvaryum veya sera gibi ortamlarda havalandırma ya da sisleme cihazını gün içinde düzenli aralıklarla belirli sürelerle çalıştırmak.

Bağlantı ve Kullanım

Modülün güç giriş klemensine (V+ / V-) 6-30V DC aralığında uygun bir kaynak bağlanır; besleme doğru kutupta verildiğinde üzerindeki güç LED'i yanar. Anahtarlanacak yük, rölenin COM ucuna ve çalışma moduna göre NO ya da NC ucuna seri olarak bağlanır; NO kullanıldığında yük röle tetiklenmeden akım almaz, NC kullanıldığında ise varsayılan olarak akım akar ve röle tetiklendiğinde bu akım kesilir. Üzerindeki SET ve AYAR butonlarına belirli sırayla basılarak önce çalışma modu, ardından süre değeri ve zaman birimi girilir; ayar tamamlandıktan sonra modül girilen programa göre röleyi otomatik olarak tetikler. Programlama tamamlandıktan sonra üzerindeki LED gösterge, rölenin o an enerjili olup olmadığını görsel olarak takip etmeyi kolaylaştırır. Harici tetikleme kullanılan modlarda, ilgili girişe bağlanan bir anahtar veya sensör aktif olduğunda zamanlama başlar; bağımsız çalışan modlarda ise modül güç verildiği anda kendi programına göre saymaya başlar.

Paket İçeriği

• 1 x XY-WJ01 zaman ayarlı röle modülü
• Bağlantı kabloları, harici güç kaynağı ve harici anahtar/sensör dahil değildir
• Modül, dış bir muhafaza veya kutu olmadan açık kart (PCB) halinde teslim edilir

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kesinlikle 6-30V DC aralığında tutulmalıdır; bu sınırların dışına çıkmak modülü ve üzerindeki röleyi kalıcı olarak zarar verebilir.
• Anahtarlanacak yükün akım ve gerilim değeri, üzerindeki rölenin kontak değerlerini aşmamalıdır; aşılması durumunda kontaklar kaynaklanabilir ya da modül arızalanabilir.
• Güç bağlantısı yapılırken V+ ve V- uçlarının ters bağlanmamasına dikkat edilmelidir; ters polarite modülü kalıcı olarak bozabilir.
• Yüksek akımlı veya endüktif yükler (motor, röle bobini vb.) anahtarlanırken kontakların ömrünü uzatmak için uygun bir koruma devresi kullanılması önerilir.
• Zaman ve mod ayarı yapılırken buton dizisinin doğru sırayla uygulanmasına dikkat edilmeli, yanlış ayar istenmeyen bir zamanlamaya neden olabilir.
• Modül açık devre kart yapısında olduğundan nem, toz ve doğrudan temastan korunması için uygun bir muhafaza içine monte edilmesi tavsiye edilir.
• Şebeke gerilimi (220V AC) gibi yüksek gerilimli hatların anahtarlanacağı uygulamalarda kart üzerindeki açıkta kalan lehim noktalarına ve klemens vidalarına temas edilmemesi, gerekirse izolasyonlu bir kutu kullanılması gerekir.
• Röle her tetiklendiğinde mekanik olarak hareket ettiğinden, çok sık aralıklarla anahtarlama yapılan döngü modlarında rölenin mekanik ömrünün buna göre daha hızlı tükenebileceği göz önünde bulundurulmalıdır.
