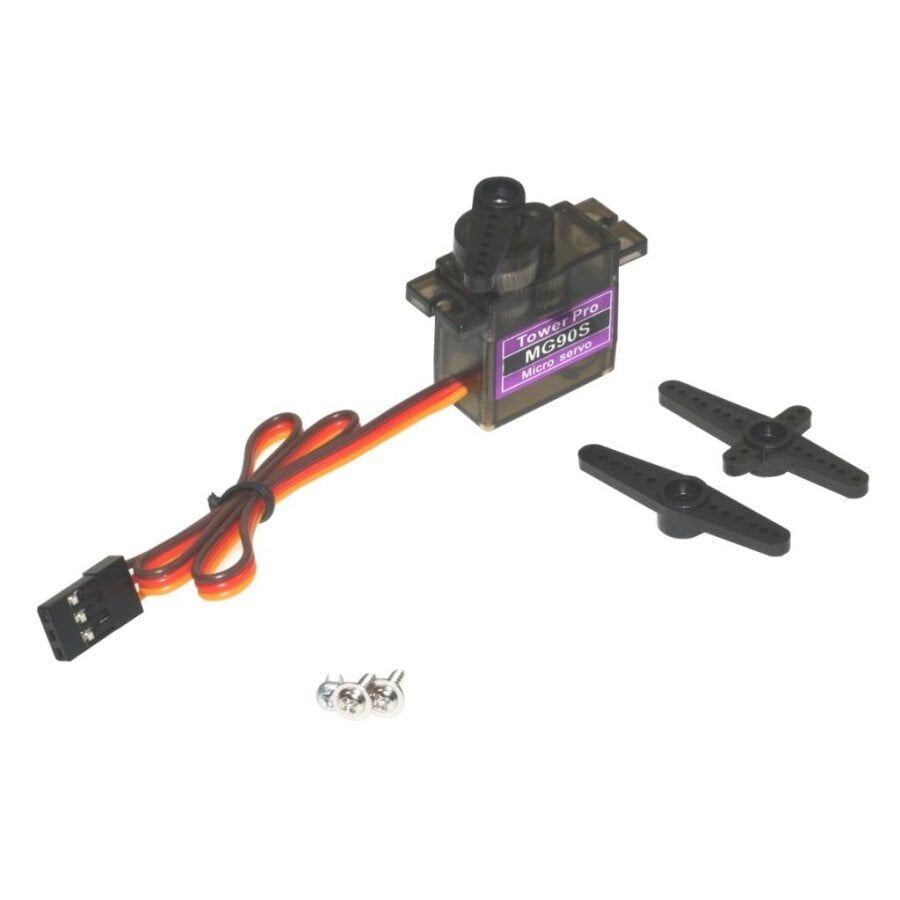

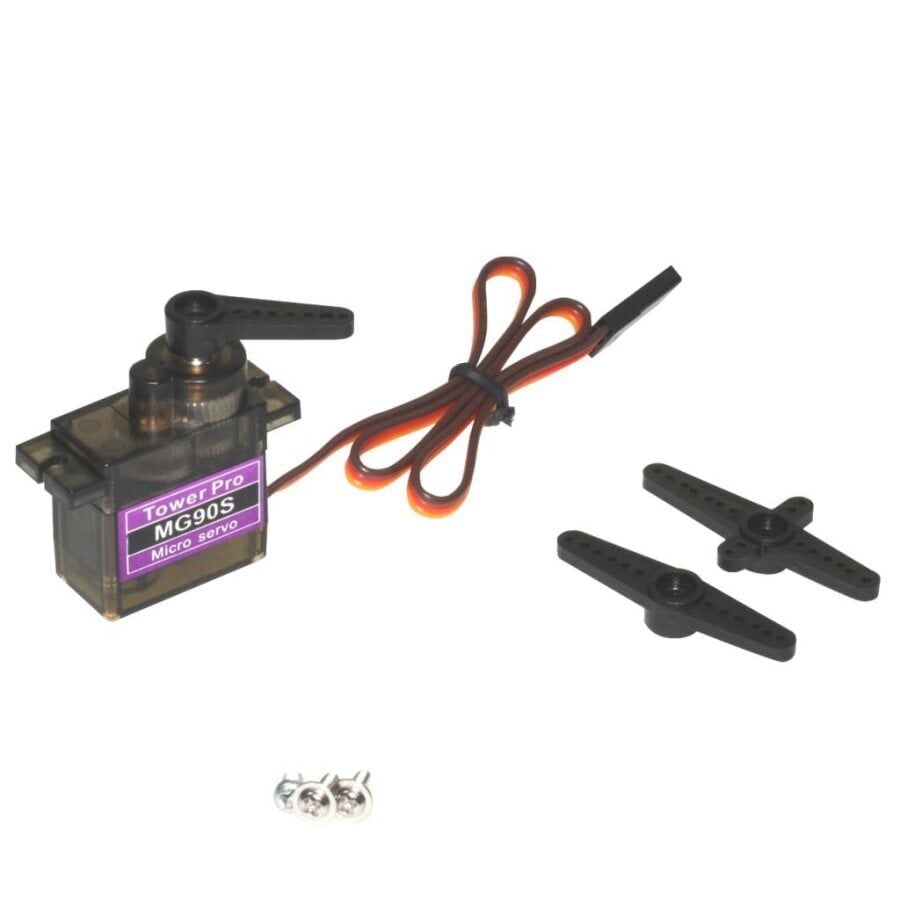

Tower Pro MG90S RC Servo Motor

Tower Pro MG90S, hobi elektroniği ve küçük robotik projelerde yaygın kullanılan bir mikro servo motordur. Popüler SG90 modelinin gövde ölçülerini korurken plastik dişli takımını tam metal dişliyle değiştirir ve çıkış miline bir bilyalı rulman ekler; bu sayede tork ve mekanik dayanıklılık belirgin şekilde artar. İçindeki DC motor, dişli redüktör, potansiyometre ve analog kontrol devresi, gelen PWM darbesinin genişliğine göre çıkış milini yaklaşık 180 derecelik bir yay boyunca hedef açıya konumlandırır. Arduino, ESP32 ve Raspberry Pi gibi mikrodenetleyicilerle tek sinyal hattı üzerinden doğrudan kontrol edilebilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tam metal dişli takımı sayesinde plastik dişli muadillerine göre daha yüksek tork aktarımı ve daha uzun mekanik ömür
• Çıkış milinde bilyalı rulman: eksenel ve radyal yüklerde daha az sürtünme, daha az mekanik boşluk (backlash) ve daha kararlı konumlandırma
• SG90 ile birebir aynı montaj ölçülerine ve delik yerleşimine sahiptir; piyasada yaygın SG90/9g servo kolları, tutucuları ve muhafazalarıyla doğrudan uyumludur
• Standart 3 pinli PWM arayüzü ile Arduino, ESP32, STM32 ve Raspberry Pi gibi platformlarla ek bir sürücü kartı olmadan doğrudan uyumlu
• Kompakt ve hafif gövde; ağırlık ve yer kısıtı olan drone, RC model ve taşınabilir robot projelerinde kolay entegrasyon
• Geniş çalışma gerilimi aralığı (4.8V-6V) sayesinde 4xAA pil paketinden LiPo regülatörlü hatlara kadar farklı güç kaynaklarıyla kullanım esnekliği
• Potansiyometre tabanlı kapalı çevrim geri bildirim, PWM darbesi verildiği sürece servo milinin hedef açıda tutulmasını ve dış yük altında konumun düzeltilmesini sağlar; sinyal kesildiğinde mil serbest kalacağı için konumun korunması gereken uygulamalarda darbe akışının sürdürülmesi gerekir

Kullanım Alanları

• Kamera ve mesafe sensörü için pan-tilt (yatay-dikey) yönlendirme düzenekleri
• RC uçak, helikopter ve sabit kanatlı drone kumanda yüzeylerinin hareketi (flap, aileron, dümen, irtifa dümeni)
• Robot kol ve robot pençe eklemlerinde hafif ve uygun maliyetli eyleyici olarak kullanım
• Otomatik kapı kilidi, jaluzi, perde veya küçük hacimli vana açma-kapama mekanizmaları
• Eğitim kurumlarında ve STEM projelerinde temel servo kontrol, PWM ve geri bildirim kavramlarını öğretmeye yönelik deneyler
• Küçük ölçekli animatronik figürler ve maket/diorama hareket mekanizmaları
• Çizgi izleyen veya engel algılayan robotlarda sensör kafasını taratmak için döner platform

Bağlantı ve Kullanım

Servo motor turuncu veya sarı renkli sinyal kablosu, kırmızı V+ (besleme) kablosu ve kahverengi veya siyah GND (toprak) kablosu olmak üzere standart üç telli bir konnektörle gelir; sinyal ucu mikrodenetleyicinin bir PWM çıkışına, V+ ve GND uçları ise 4.8V ile 6.0V arasındaki besleme hattına bağlanır. Tek bir servo yalnızca test amaçlı çalıştırılacaksa mikrodenetleyici kartının 5V pini genellikle yeterli olur, ancak birden fazla servo aynı anda hareket ettirilecekse veya servo yüksek yükte çalışacaksa besleme hattının ayrı ve yeterli akım kapasiteli bir kaynaktan verilmesi, kart üzerindeki doğrusal regülatörün aşırı ısınıp korumaya girmesini önlemek açısından önemlidir. Ayrı bir güç kaynağı kullanıldığında servo tarafındaki GND hattı ile mikrodenetleyici tarafındaki GND hattının mutlaka ortak (common ground) olması gerekir; aksi halde sinyal referansı kayar ve servo titrek veya öngörülemeyen şekilde hareket edebilir. Arduino ortamında yerleşik Servo kütüphanesindeki attach() fonksiyonu ile sinyal pini tanımlanır, write() fonksiyonu ile 0 ile 180 derece arasında istenen açısal konum tek satır kodla ayarlanabilir; ESP32Servo gibi platforma özgü kütüphaneler de benzer bir kullanım arayüzü sunar.

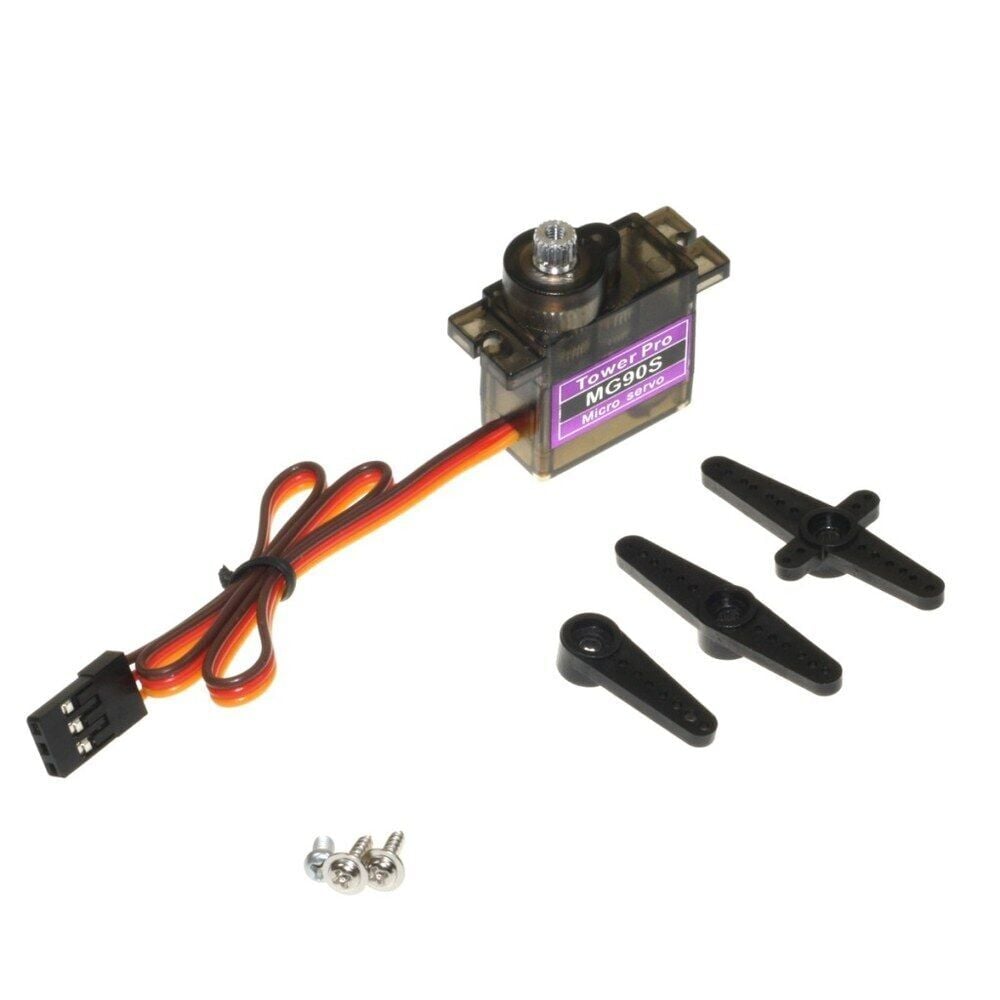

Paket İçeriği

• 1 adet Tower Pro MG90S mikro servo motor (metal dişli takımı ve bilyalı rulman fabrika montajlı olarak gelir)
• Servo kolları: çift çatallı (çift yönlü) kol, tek çatallı kol ve yıldız/çapraz tip kol olmak üzere farklı bağlantı ihtiyaçlarına uygun aparatlar
• Servo kollarını çıkış miline sabitlemek için kullanılan küçük sabitleme vidası

Dikkat Edilmesi Gerekenler

• Besleme geriliminin 6V'u aşmaması gerekir; üzerine çıkan gerilim iç kontrol devresine ve motor sargılarına zarar verebilir
• Mekanik dönme sınırlarının (yaklaşık 0-180 derece) yazılımla veya elle zorlanması dişli takımına, potansiyometreye ve mile kalıcı hasar verebilir
• Ani kalkış ve blokaj (stall) anlarında çekilen akım belirgin şekilde yükselir; bu nedenle mikrodenetleyici kartının 5V pini yerine ayrı, yeterli akım kapasiteli bir güç kaynağı kullanılması, gerekirse besleme hattına bir elektrolitik kondansatör eklenerek gerilim dalgalanmalarının azaltılması önerilir
• Sinyal, V+ ve GND kablolarının konnektöre ters takılmamasına ve kısa devre oluşturulmamasına dikkat edilmelidir; ters bağlantı kalıcı hasara yol açabilir
• Sürekli yüksek yükte veya mekanik olarak bloke edilmiş konumda uzun süre bırakılması, aşırı akım çekimi nedeniyle motor sargılarının ısınmasına ve ömrünün kısalmasına yol açabilir
• Gövde nem ve toza karşı korumasızdır; açık alan, nemli veya tozlu ortamlarda kullanılacaksa ek bir muhafaza veya conta önlemi alınması önerilir
