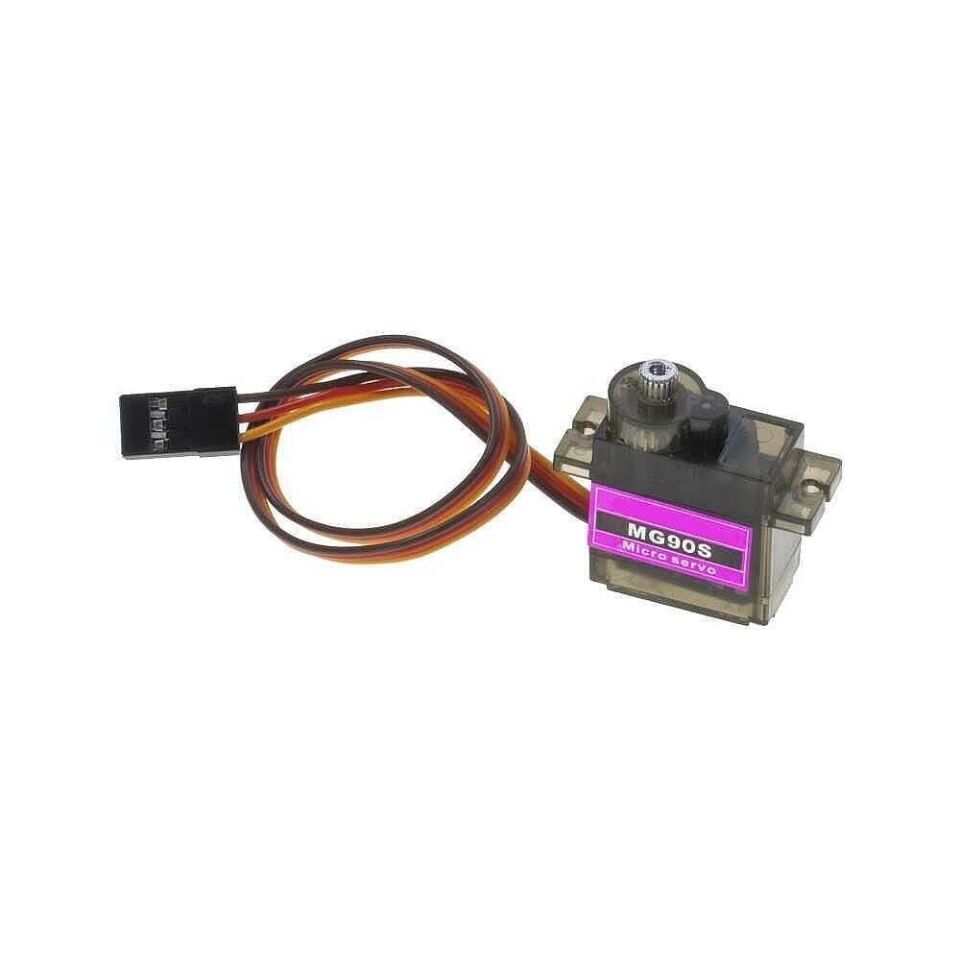

Tower Pro MG90S RC Servo Motor

Tower Pro MG90S, hobi elektroniği ve küçük robotik projelerinde yaygın olarak kullanılan metal dişlili bir RC servo motordur. İçerisinde küçük bir DC motor, bu motorun hızını düşürüp torkunu artıran bir redüktör dişli grubu ve mil konumunu ölçen bir potansiyometre bulunur. Dışarıdan gelen PWM sinyalinin darbe genişliğine göre dahili kontrol devresi hedef açıyı belirler, bu değeri potansiyometreden okunan gerçek konumla sürekli karşılaştırır ve motoru gerekli yönde döndürerek istenen açıya ulaşınca durdurur. Bu kapalı çevrim çalışma sayesinde servo, dış kuvvet uygulanmadığı sürece verilen açıda sabit kalır. Standart SG90 modelinden farklı olarak gövde içindeki dişli grubu plastik yerine metaldir; bu da daha yüksek tork, daha az aşınma ve daha uzun kullanım ömrü sağlar. Küçük boyutu, düşük ağırlığı ve standart RC servo pinoutu sayesinde robot kol eklemi, pan-tilt kamera düzeneği, RC araç direksiyon mekanizması ve maket uçak kontrol yüzeyleri gibi hafif yük taşıyan uygulamalarda yaygın biçimde tercih edilir. Sürekli dönen (continuous rotation) servolardan farklı olarak MG90S standart bir konum servosudur; yani mil sonsuz dönmez, yaklaşık 180 derecelik bir yay içinde hareket eder ve verilen açıda sabit kalır. Bu özelliği sayesinde tekrarlanabilir, öngörülebilir hareket gerektiren mekanizmalarda kademe motoruna göre daha basit bir sürücü devresiyle ve tek bir dijital pin üzerinden konum kontrolü yapılmasına imkan tanır.

Teknik Özellikler

Öne Çıkan Özellikler

• Metal dişli grubu kullanır, bu sayede standart plastik dişli mikro servolara göre daha yüksek tork taşır, darbelere karşı daha dayanıklıdır ve daha uzun ömürlüdür.
• 4,8V ile 6V arasında değişen besleme gerilimleriyle çalışabilir, bu da farklı mikrodenetleyici kartları ve pil paketleriyle kolay uyum sağlar; voltaj arttıkça hem tork hem de tepki hızı yükselir.
• Standart PWM kontrol sinyali kullanır, bu sayede Arduino, ESP32, Raspberry Pi Pico gibi kartların servo kütüphaneleriyle veya doğrudan zamanlanmış darbe üreterek kolayca sürülebilir.
• Kompakt boyutları ve 15 gramın altındaki hafif gövdesi sayesinde ağırlık ve yer kısıtı olan drone, maket ve küçük robot projelerine kolayca entegre edilir.
• Dahili potansiyometre ile sürekli konum geri beslemesi yaparak dışarıdan bir kuvvet uygulanmadığı sürece komut verilen açıda kararlı biçimde durur.
• Yaklaşık 180 derecelik dönüş açısı sunarak çoğu pan-tilt, kapak açma-kapama ve direksiyon mekanizması için yeterli hareket aralığı sağlar.
• Standart servo montaj deliklerine ve yaygın kullanılan servo aparat (horn) ölçülerine sahip olduğu için birçok hazır robot kiti ve şasi ile doğrudan uyumludur.

Kullanım Alanları

• Bir pan-tilt kamera platformunda iki servo kullanarak kamerayı yatay ve dikey eksende istenen hedefe döndürmek ve o konumda sabit tutmak.
• RC araç modelinde direksiyon mekanizmasını hareket ettirerek ön tekerleklerin yönünü uzaktan kumanda sinyaline göre değiştirmek.
• Küçük bir robot kolunun eklemlerinde veya uç efektöründe parmak ya da kavrama mekanizmasını açıp kapatarak masa üstü boyutlu nesneleri tutmak ve bırakmak.
• Otomatik mama dispenserinde kapağı gün içinde belirlenen saatlerde açıp kapatarak evcil hayvan besleme akışını zamanlayıcıyla kontrol etmek.
• Küçük bir güneş takip sisteminde panelin açısını gün boyunca güneşin konumuna göre kademeli olarak ayarlamak.
• Maket uçak veya helikopterde kanatçık, irtifa dümeni ve yön dümeni gibi kontrol yüzeylerini uçuş sırasında hareket ettirmek.
• Akıllı ev projelerinde perde açma-kapama mekanizmasını veya küçük bir kapı/kutu kilidini uzaktan komutla hareket ettirmek.

Bağlantı ve Kullanım

MG90S üzerinde üç kablo bulunur: kahverengi veya siyah uç toprak (GND) hattına, kırmızı uç 4,8-6V besleme hattına, turuncu veya sarı uç ise mikrodenetleyicinin PWM çıkışına bağlanır. Arduino gibi bir kartla kullanılırken sinyal ucu herhangi bir dijital pine bağlanabilir (Servo kütüphanesi darbeyi kendi ürettiği için pinin PWM destekli olması gerekmez), Servo kütüphanesindeki attach() fonksiyonu ile pin tanımlanır ve write() fonksiyonuyla 0-180 derece arasında açı komutu gönderilir; daha ince kontrol gerekiyorsa writeMicroseconds() fonksiyonuyla darbe genişliği doğrudan mikrosaniye cinsinden ayarlanabilir. Servo aynı anda birden fazla kullanılacaksa veya yük artacaksa besleme hattının kartın 5V pininden değil, yeterli akım sağlayabilen ayrı bir güç kaynağından verilmesi ve toprak hatlarının ortaklanması önerilir. Besleme hattına yakın noktaya bağlanacak bir kondansatör, servo hareket anında oluşan ani akım çekişlerinin besleme geriliminde dalgalanma yapmasını azaltmaya yardımcı olur. İlk devreye almadan önce servoyu yüksüz durumda az sayıda açı komutuyla test etmek, kablo renklerinin doğru bağlandığını ve servonun beklenen yöne hareket ettiğini görmek açısından faydalıdır; ardından mekanizmaya monte edilerek gerçek yük altında hareket aralığı ve tepki hızı kontrol edilebilir.

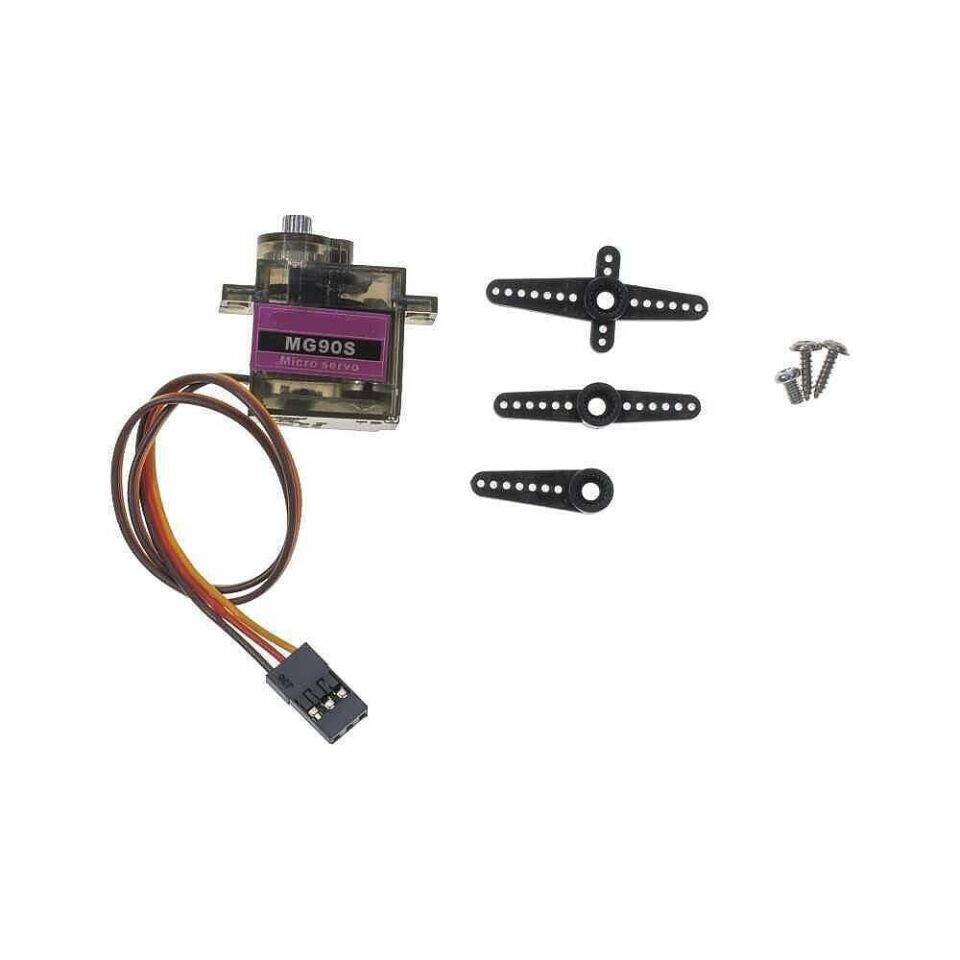

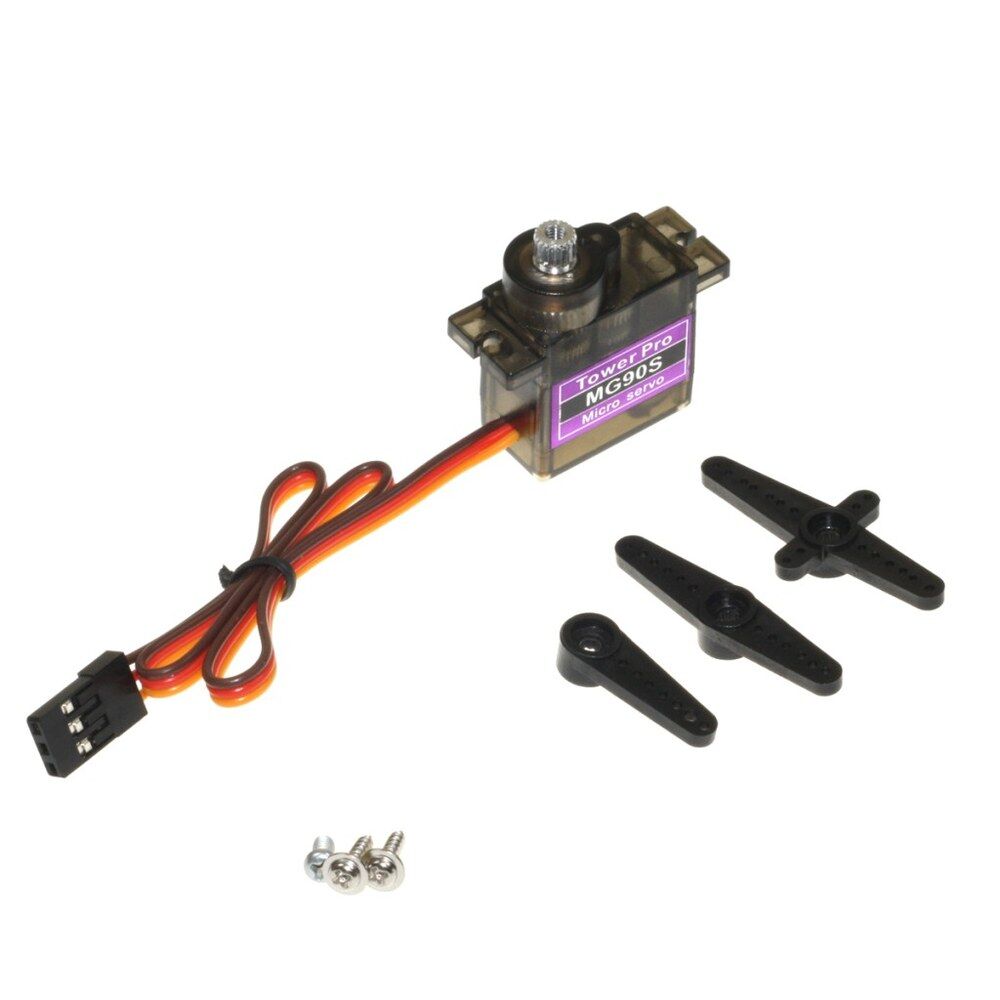

Paket İçeriği

• 1 adet Tower Pro MG90S servo motor
• Servo mili için farklı boyutlarda plastik aparat (horn) seti
• Aparatları mile sabitlemek için küçük sabitleme vidası
• Servoyu şase veya gövdeye montajlamak için kullanılan küçük montaj vidaları

Dikkat Edilmesi Gerekenler

• Servoya, mekanik durma noktalarının ötesine zorlayan açı komutu gönderilmemelidir; aksi halde dahili dişliler hasar görebilir veya mil kilitlenebilir. Yazılımda gönderilen açı değerlerinin 0-180 derece aralığını aşmamasına dikkat edilmelidir.
• Yüksek yük altında veya bloke durumda uzun süre çalıştırılması motor sargılarının ısınmasına, akım tüketiminin artmasına ve zamanla arızalanmasına yol açabilir; sürekli ağır yük altında çalışacak uygulamalarda daha yüksek torklu bir servo tercih edilmelidir.
• Servoyu doğrudan mikrodenetleyicinin dijital çıkışından beslemeye çalışmak yetersiz akım nedeniyle hatalı çalışmaya, titremeye veya kartın resetlenmesine neden olabilir; besleme mutlaka ayrı bir güç kaynağından veya kartın harici besleme pininden sağlanmalıdır.
• Bağlantı yapılırken sinyal, artı ve eksi hatlarının karıştırılmaması gerekir; ters bağlantı servoya veya kontrol kartına kalıcı zarar verebilir.
• Aşırı nem ve toz servonun dişli mekanizmasına ve elektronik aksamına zarar verebileceğinden servo açık ortamlarda koruma altına alınmalı ve doğrudan su ile temastan kaçınılmalıdır.
• Metal dişli grubu plastik dişliye göre daha dayanıklı olsa da, servo mili elle zorlanarak veya darbeyle döndürülmemelidir; bu dişlilerdeki diş atlamasına ve konum hassasiyetinin bozulmasına yol açabilir.
