TP4056 3.7V Şarj Cihazı - 5V 1A Korumalı Lityum Modülü

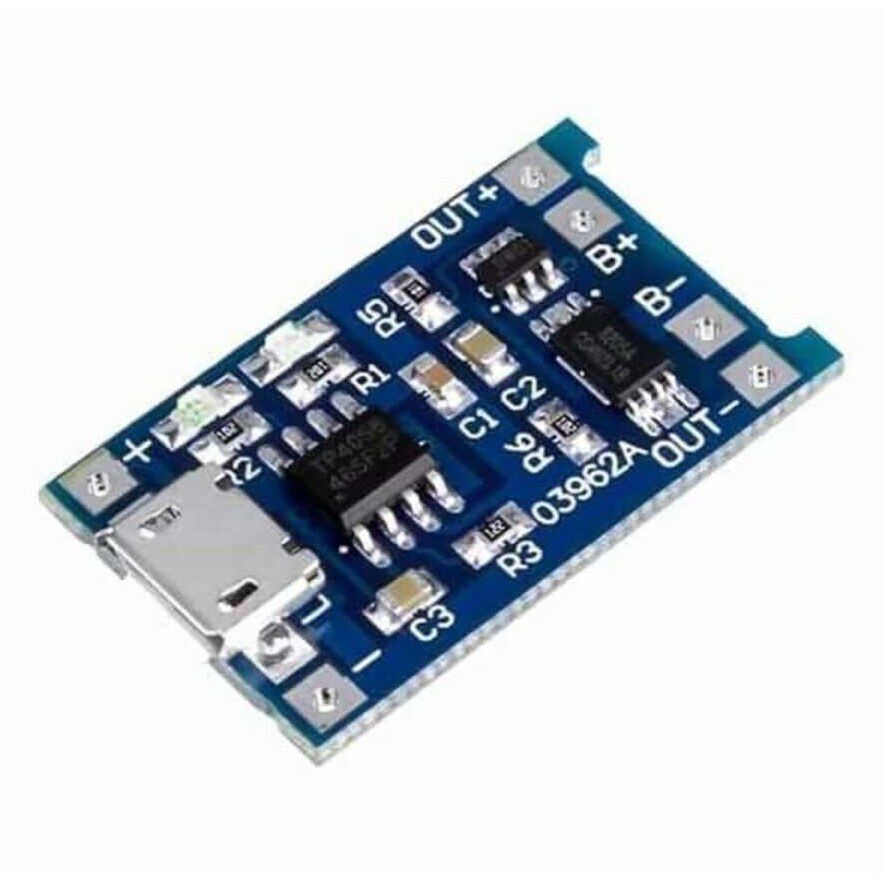

TP4056 3.7V Şarj Cihazı, tek hücreli Lityum İyon veya Lityum Polimer bataryaları USB üzerinden gelen 5V güç ile şarj etmek için tasarlanmış küçük bir devre kartıdır. Kartın kalbinde, doğrusal sabit akım / sabit gerilim (CC/CV) mimarisiyle çalışan TP4056 şarj yönetim entegresi bulunur; bu IC bataryayı önce 1A sabit akımla, ardından batarya voltajı 4,2V'a yaklaşınca sabit gerilim moduyla şarj eder ve akım onda birine düşünce şarjı otomatik keser. Modül "korumalı" versiyon olduğundan üzerinde ayrıca aşırı şarj, aşırı deşarj ve kısa devreye karşı koruyan ayrı bir hücre koruma devresi bulunur; böylece tek başına güvenli bir şarj + koruma çözümü sunar ve Arduino, ESP8266/ESP32 gibi mikrodenetleyici tabanlı taşınabilir projelerde yaygın olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• TP4056 tabanlı doğrusal CC/CV şarj mimarisi sayesinde harici bobin veya blokaj diyotu gerektirmeden basit ve düşük maliyetli bir şarj devresi sunar.
• 1A'e kadar ayarlanmış şarj akımı, küçük ve orta kapasiteli Lityum İyon/Polimer bataryaları makul bir sürede doldurur.
• Şarj tamamlandığında akım otomatik olarak kesildiği için batarya üzerinde gereksiz yere uzun süre gerilim baskısı oluşmaz.
• Üzerindeki hücre koruma devresi, aşırı şarj, aşırı deşarj ve kısa devre durumlarında bataryayı otomatik olarak devreden ayırır.
• Dahili termal regülasyon, yüksek ortam sıcaklığında veya uzun şarj sürelerinde IC'nin aşırı ısınmasını engeller.
• USB üzerinden standart 5V ile beslendiği için bir bilgisayar, powerbank veya duvar adaptöründen kolayca çalıştırılabilir.
• Küçük boyutu sayesinde taşınabilir projelerde ayrı bir batarya yönetim katmanı olarak kolayca entegre edilir.

Kullanım Alanları

• Bir ESP8266/ESP32 tabanlı IoT sensör kutusunu 18650 pil ile beslerken, kutunun USB girişine takılıp pili güvenle şarj etmek.
• Arduino ile hazırlanmış taşınabilir bir ölçüm cihazının içine yerleştirilip, cihaz USB kabloya takıldığında bataryayı otomatik şarj etmek.
• El yapımı bir powerbank projesinde birden fazla hücreyi (her biri ayrı modülle) hem şarj etmek hem de aşırı deşarja karşı korumak.
• Mobil robot veya araba projelerinde, robot şarj istasyonuna park ettiğinde LiPo bataryayı güvenli şekilde doldurmak.
• Bir masaüstü adaptöründen beslenen küçük bir hobi projesinde, bataryayı gece boyunca güvenle şarjda bırakmak.
• Taşınabilir bir LED aydınlatma veya fener projesinde bataryanın hem şarjını hem de aşırı deşarj korumasını tek kartla çözmek.
• Öğrenci projelerinde batarya yönetim devresini sıfırdan tasarlamak yerine hazır ve test edilmiş bir şarj + koruma modülü kullanmak.

Bağlantı ve Kullanım

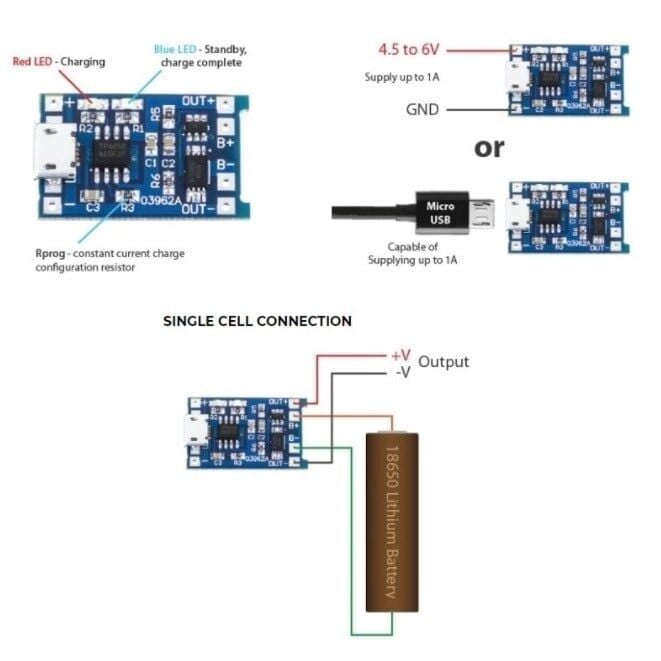

Modülün USB girişi 5V güç kaynağına (bilgisayar, adaptör veya powerbank) bağlanır ve bu voltaj TP4056 IC'sinin giriş pinine iletilir. Şarj edilecek batarya, kart üzerindeki B+ ve B- lehim pedlerine doğru kutuplama ile bağlanır; B+ bataryanın artı ucuna, B- ise eksi ucuna gelmelidir ve ters bağlantı yapılmamasına dikkat edilmelidir. Yükün (örneğin Arduino veya sensör devresi) beslendiği OUT+ ve OUT- pinleri korumalı çıkışı temsil eder; devre buradan hem şarj olurken hem de deşarj olurken güvenle beslenebilir. Kart üzerindeki gösterge LED'i, şarj sürecinin durumunu (şarj oluyor / şarj tamamlandı) takip etmek için kullanılabilir. Modül çıkışına herhangi bir yük bağlı olmadan, yalnızca batarya şarj edilecek şekilde de güvenle çalışır; OUT+ ve OUT- pinlerinin kullanılması zorunlu değildir. Birden fazla bataryayı aynı anda şarj etmek gerektiğinde her hücre için ayrı bir TP4056 modülü kullanılmalıdır; bu IC tasarım gereği yalnızca tek hücreli konfigürasyonlar için uygundur ve 2S, 3S gibi seri bağlı çok hücreli paketlerde doğrudan kullanılamaz. Şarj sırasında OUT+ ve OUT- pinlerinden aynı anda bir yük besleniyorsa, batarya hem şarj olur hem de yükü besler; bu durumda bataryaya giden gerçek şarj akımı, IC'nin sağladığı akımdan yükün çektiği akım çıkarılarak hesaplanmalıdır ve toplam yük akımının modülün 1A sınırını aşmamasına dikkat edilmelidir. Kartın lehim pedleri küçük olduğundan, kablo bağlantılarında ince uçlu bir havya ve ince kalaylı kablo kullanmak sağlam bir bağlantı için önerilir.

Paket İçeriği

• 1 x TP4056 3.7V 5V/1A Korumalı Şarj Modülü
• Batarya dahil değildir
• USB şarj kablosu dahil değildir
• Montaj vidası, braket veya ek bağlantı kablosu dahil değildir

Dikkat Edilmesi Gerekenler

• Batarya bağlantısında B+ ve B- uçlarının kutuplamasını ters yapmamaya dikkat edin; ters bağlantı modüle veya bataryaya zarar verebilir.
• Modül sadece tek hücreli (3,7V nominal) Lityum İyon/Polimer bataryalar içindir; 2S, 3S gibi çok hücreli paketlerde doğrudan kullanılamaz.
• Şarj akımı 1A olarak sabitlenmiştir; küçük kapasiteli bataryalarda (örneğin 500mAh altı) bu akımın pil için yüksek olabileceği göz önünde bulundurulmalıdır.
• Uzun süreli veya yüksek akım çekilen kullanımda IC üzerinde ısınma görülebilir; kartın üzerinde aktif soğutma bulunmadığından havalandırmasının engellenmemesine ve tamamen kapalı, havasız bir kutu içine sıkıştırılmamasına dikkat edilmelidir.
• Koruma devresi normal kullanım hatalarına karşı bir güvenlik katmanı sağlar; ancak fiziksel hasar görmüş, şişmiş veya aşırı ısınmış bataryalar kesinlikle kullanılmamalıdır.
• USB girişine 5V dışında bir voltaj uygulanmamalıdır; giriş voltaj aralığının aşılması IC'de kalıcı hasara yol açabilir.
