TP4056 Batarya Şarj Cihazı ve Voltaj Yükseltici 3.7V 4.2V Micro USB

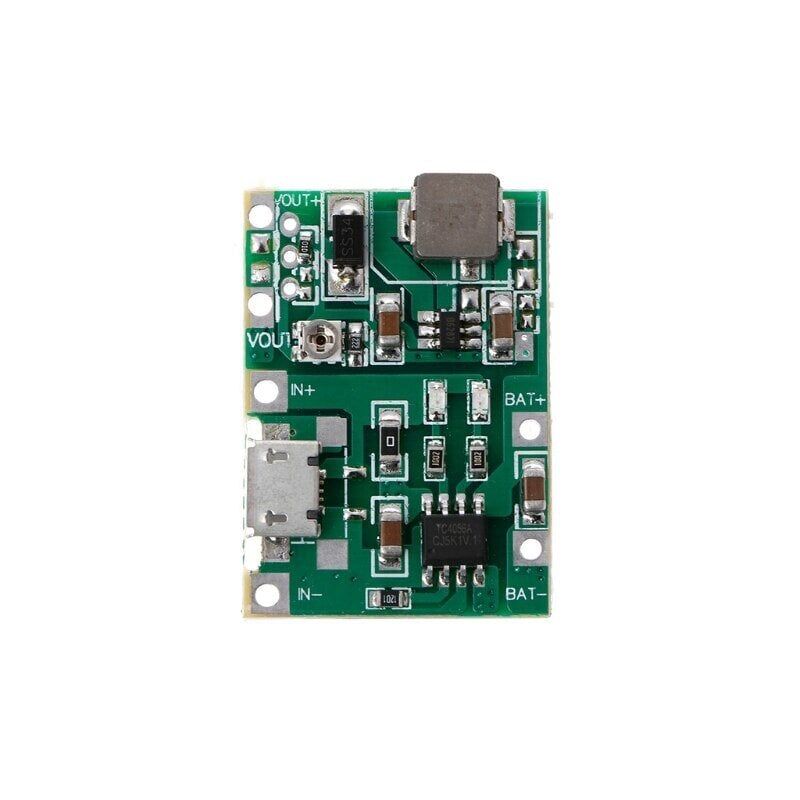

TP4056 Batarya Şarj Cihazı ve Voltaj Yükseltici, tekli Lityum-İyon veya LiPo pilleri (3.7V nominal, 4.2V dolu gerilim) Micro USB girişi üzerinden güvenli şekilde şarj eden ve aynı zamanda pil geriliminden sabit bir çıkış gerilimi üreten kombine bir güç kartıdır. Kartın üzerindeki TP4056 entegresi, doğrusal şarj mimarisiyle sabit akım ve sabit gerilim şarj eğrisini uygular, şarj akımı programlanabilir dirençle ayarlanır ve şarj süreci boyunca pilin sağlıklı kalması hedeflenir. Dahili gerilim yükseltici devre, pilin şarj durumuna bağlı olarak 3.0V ile 4.2V arasında değişen gerilimi harici bir devrenin ihtiyaç duyduğu daha yüksek ve daha kararlı bir seviyeye çevirir. Bu özellikleriyle kart, taşınabilir Arduino projelerinden DIY powerbank uygulamalarına kadar geniş bir yelpazede hem pil şarj yönetimi hem de güç kaynağı görevi görür.

Teknik Özellikler

Öne Çıkan Özellikler

• TP4056 entegresi ile tekli Li-ion veya LiPo pilleri 4.2V sabit gerilimde, sabit akım/sabit gerilim şarj eğrisiyle güvenli şekilde şarj eder.
• Micro USB girişi sayesinde standart bir 5V USB adaptörden veya bilgisayardan doğrudan beslenebilir.
• Dahili gerilim yükseltici devre, pilin 3.0V ile 4.2V arasında değişen geriliminden daha yüksek ve kararlı bir çıkış gerilimi üretir.
• Şarj durumunu gösteren LED sayesinde şarj olma ve şarjın tamamlanma anları kolayca takip edilebilir.
• Şarj akımı C/10 eşiğine ulaştığında otomatik olarak kesilir, bu da pilin gereğinden fazla şarj olmasını önler.
• Isıl düzenleme özelliği, entegre aşırı ısındığında şarj akımını otomatik olarak düşürerek güvenli çalışmayı sürdürür.
• Şarj ve gerilim yükseltme işlevlerini tek bir kart üzerinde birleştirerek proje kablolamasını ve yer ihtiyacını sadeleştirir.

Kullanım Alanları

• Arduino tabanlı taşınabilir projelerde tek hücre lityum pilin güvenle şarj edilmesi ve projeye kesintisiz güç sağlanması.
• Mini el feneri veya taşınabilir LED aydınlatma devrelerinde pilin şarj edilmesi ve çıkış geriliminin sabit tutulması.
• DIY powerbank yapımında hücre şarjını ve yükseltilmiş çıkışı tek kartta birleştiren ana devre olarak kullanılması.
• GPS veya GSM modülü gibi güç dalgalanmalarına duyarlı devrelerin pilden kararlı gerilimle beslenmesi.
• Küçük robot projelerinde şarj edilebilir pil paketinin Micro USB üzerinden şarj edilmesi ve sistem gerilim ihtiyacının karşılanması.
• Sensör düğümü veya IoT cihazlarında pil şarjı ile birlikte mikrodenetleyicinin ihtiyaç duyduğu güç hattının elde edilmesi.
• Kesintisiz güç kaynağı mantığıyla çalışan devrelerde, USB gücü kesildiğinde sistemin pilden beslenmeye devam etmesinin sağlanması.
• Taşınabilir ölçüm cihazları veya saha prototiplerinde, herhangi bir yerde şarj edilebilen kompakt bir güç kaynağı oluşturulması.

Bağlantı ve Kullanım

Pilin artı ve eksi uçları kart üzerinde B+ ve B- olarak işaretli pedlere lehimlenir. Şarj işlemi için Micro USB girişine 5V çıkışlı bir USB adaptör veya bilgisayar bağlanır; kart üzerindeki LED, şarjın sürdüğünü ve tamamlandığını gösterir. Yükseltilmiş çıkış gerilimi, kartın çıkış olarak ayrılmış uçlarından alınır ve buradan beslenecek devrenin güç girişine bağlanır. Yükseltici çıkışın çalışabilmesi için devreye bir pilin bağlı olması gerekir; kart sadece USB girişi bağlıyken pil olmadan çıkış üretmek üzere tasarlanmamıştır. Yükseltici çıkışının besleyeceği devrenin akım ihtiyacı, pilin kapasitesi göz önünde bulundurularak önceden hesaplanmalıdır. Kart, USB üzerinden şarj olurken aynı anda çıkıştan yük beslemeye de izin verir; ancak bu kullanım şeklinde toplam şarj süresi normale göre uzayabilir.

Paket İçeriği

• 1 adet TP4056 batarya şarj ve voltaj yükseltici modül kartı
• Kullanım için gerekli olan Micro USB kablo ve lityum pil pakete dahil değildir
• Pil ve besleme adaptörü pakete dahil olmayıp ayrıca temin edilmesi gerekir

Dikkat Edilmesi Gerekenler

• Kart sadece tekli (1S) Lityum-İyon veya LiPo pil ile kullanılmalıdır; seri bağlı çok hücreli pil paketleri bu kart üzerinden şarj edilmemelidir.
• Pil kutuplarının B+ / B- pedlerine doğru bağlandığından emin olunmalıdır; ters bağlantı entegreye kalıcı zarar verir.
• Kart üzerinde koruyucu bir gövde veya izolasyon bulunmadığından, iletken yüzeylerle temas etmeyecek şekilde monte edilmelidir.
• Yükseltilmiş çıkıştan çekilen akım, pilin kapasitesini ve devrenin gücünü aşmamalıdır; aşırı yüklenme ısınmaya ve performans düşüşüne yol açabilir.
• Pilin uzun süre tam dolu veya tamamen boş halde bekletilmesinden kaçınmak, Lityum pil ömrünü uzatır.
• Kart nemli, tozlu veya yüksek sıcaklıktaki ortamlarda kullanılmamalı, lehimleme sırasında pil bağlı tutulmamalıdır.
• Kart üzerinde kısa devre veya aşırı akım durumuna karşı ayrı bir görsel uyarı bulunmayabilir; harici bir yük bağlamadan önce tüm bağlantıların doğruluğu kontrol edilmelidir.
• Üretim partisine göre LED renkleri, ped yerleşimi veya etiketleme farklılık gösterebileceğinden, bağlantı yapmadan önce kart üzerindeki işaretlemeler kontrol edilmelidir.
