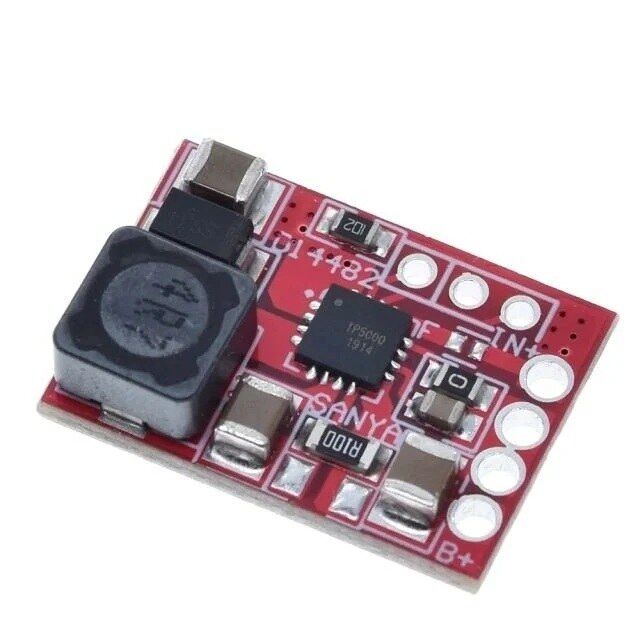

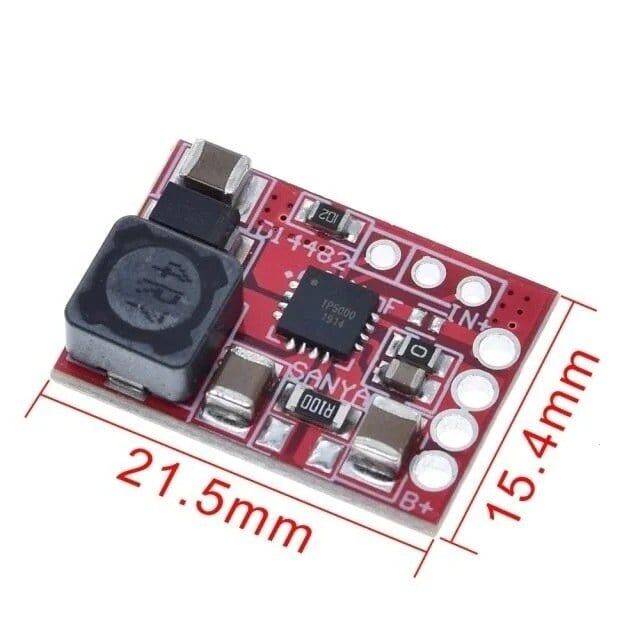

TP5000 4.2V / 3.6V 1A Lityum Batarya Şarj Modülü

TP5000 4.2V / 3.6V 1A Lityum Batarya Şarj Modülü, tek hücreli lityum bataryaları güvenli şekilde şarj etmek için tasarlanmış küçük boyutlu bir şarj kartıdır. Modül, TP5000 şarj yönetim entegresi üzerine kurulu olup hem standart Li-ion/Li-Po (4.2V) hem de LiFePO4 (3.6V) kimyasındaki tek hücreli pilleri destekler; hangi gerilim modunun kullanılacağı kart üzerindeki seçim noktasıyla belirlenir. Sabit Akım / Sabit Gerilim (CC/CV) şarj mantığıyla çalışarak pili önce sabit akımla, gerilim hedefine yaklaştıkça sabit gerilimle doldurur ve şarj akımı belirli bir eşiğin altına düştüğünde şarjı sonlandırır. Maksimum 1A akıma kadar şarj yapabilen kart, 5V'luk yaygın güç kaynaklarıyla beslenebildiği için DIY pil paketleri, taşınabilir cihazlar ve hobi elektroniği projelerinde bağımsız bir şarj çözümü olarak kullanılır. Hazır bir güç yönetimi kartı almak yerine kendi şarj devresini tasarlamak isteyen hobi elektronikçileri ve öğrenciler için modül, az sayıda dış bileşenle (bağlantı kabloları ve gerekirse programlama direnci dışında) çalışacak şekilde tasarlanmıştır; bu sayede breadboard veya kendi baskılı devrelerinde hızlıca denemeye alınabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek bir modülle hem standart Li-ion/Li-Po (4.2V) hem de LiFePO4 (3.6V) kimyasındaki tek hücreli pilleri şarj edebilir.
• TP5000 tabanlı Sabit Akım / Sabit Gerilim (CC/CV) şarj algoritması sayesinde pil ömrünü kısaltan aşırı şarj riskini azaltır.
• Maksimum 1A şarj akımına kadar çalışabildiği için 18650 gibi orta kapasiteli hücrelerde makul sürede şarj sağlar.
• Küçük ve sade kart yapısı sayesinde DIY pil paketlerinin veya taşınabilir cihazların içine kolayca entegre edilebilir.
• 5V gibi yaygın bulunan güç kaynaklarıyla (adaptör, powerbank çıkışı, güneş şarj kontrolcüsü) doğrudan beslenebilir.

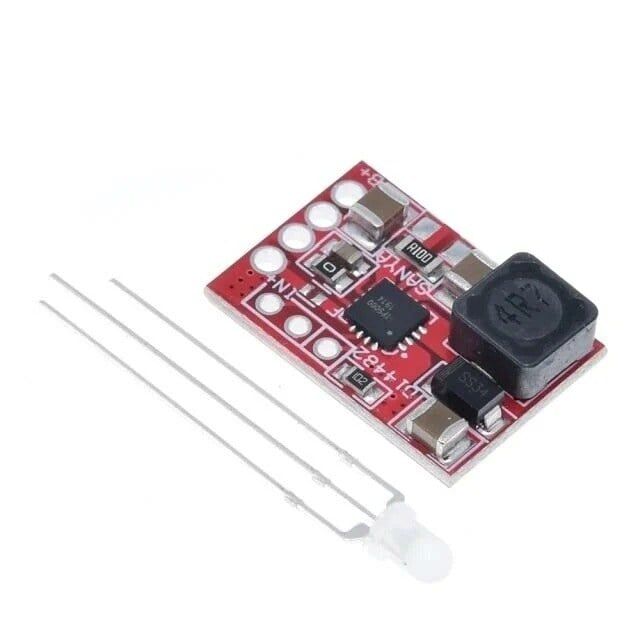

• Şarj durumunu gösteren LED çıkışı, pilin ne zaman dolduğunu görsel olarak takip etmeyi kolaylaştırır.
• Harici bir direnç değiştirilerek şarj akımı ihtiyaca göre 1A'in altında farklı değerlere ayarlanabilir.

Kullanım Alanları

• Arduino tabanlı taşınabilir bir sensör kutusunu besleyen 18650 hücrenin USB üzerinden düzenli olarak şarj edilmesi.
• Güneş panelinden gelen enerjiyle gün içinde dolan, gece kullanılan küçük bir LiFePO4 pil grubunun şarj devresi olarak kullanılması.
• Kendi yapımı bir powerbank projesinde tek hücreli Li-Po bataryanın güvenli şekilde doldurulması.
• Model araç, robot kolu veya drone gibi hobi projelerinde yedek bataryaların atölye ortamında şarj edilmesi.
• Uzak sensör düğümlerinde (IoT) pilin belirli aralıklarla şebeke adaptörüne bağlanarak şarj edilmesi.
• Eğitim ve laboratuvar ortamlarında öğrencilere CC/CV şarj mantığını uygulamalı göstermek için demo devresi kurulması.
• El yapımı taşınabilir ölçüm cihazlarında (multimetre, nem/sıcaklık dedektörü gibi) dahili pilin şarj altyapısı olarak kullanılması.
• Kesintisiz çalışması gereken küçük bir alarm veya güvenlik sensöründe, şebeke kesildiğinde devreye giren yedek pilin sürekli şarjlı tutulması.
• Maker fuarları veya okul projelerinde sunulan prototiplerde, tek hücreli pil ile çalışan devrenin gösterim öncesi hızlıca şarj edilmesi.

Bağlantı ve Kullanım

Modülün güç giriş uçlarına 5V değerinde bir adaptör veya USB kaynağı bağlanır; çıkış uçları olan BAT+ ve BAT- ise şarj edilecek tek hücreli lityum pilin artı ve eksi kutuplarına bağlanır. Pilin kimyasına göre 4.2V (Li-ion/Li-Po) veya 3.6V (LiFePO4) şarj gerilimi, kart üzerindeki ilgili lehim köprüsü kapatılarak ya da açılarak önceden seçilmelidir; bu seçim yapılmadan pil yanlış gerilim hedefiyle şarj edilebilir. Şarj başladığında gösterge LED'i yanar, pil tam dolduğunda ise durum değişir; tam olarak hangi renk veya davranışın "doldu" anlamına geldiği ilk kullanımda gözlemlenmeli, gerekirse pil gerilimi bir multimetre ile teyit edilmelidir. Şarj akımını 1A'in altına düşürmek isteyen kullanıcılar, ilgili programlama direncinin değerini değiştirerek akımı projenin ihtiyacına göre kısabilir. Modülü ilk kez devreye almadan önce, pil bağlı değilken güç girişine gerilim verip BAT+ ve BAT- uçları arasında beklenen şarj gerilimini (4.2V veya 3.6V, seçilen moda göre) bir multimetre ile ölçmek, yanlış modda pil bağlanmasını önlemek açısından faydalı bir kontrol adımıdır.

Paket İçeriği

• 1 x TP5000 4.2V / 3.6V 1A Lityum Batarya Şarj Modülü kartı
• Bağlantı kabloları ve güç adaptörü pakete dahil değildir, kullanıcı tarafından temin edilmelidir

Dikkat Edilmesi Gerekenler

• Gerilim modu seçimi (4.2V/3.6V) pilin kimyasıyla uyumlu yapılmazsa pil kalıcı olarak zarar görebilir veya güvenlik riski oluşabilir; bağlamadan önce mutlaka kontrol edin.
• Bu modül tek başına bir batarya koruma devresi (BMS) değildir; aşırı deşarj, kısa devre veya aşırı akım koruması gerekiyorsa ayrı bir koruma kartı kullanılması önerilir.
• BAT+ ve BAT- uçlarının ters bağlanması modüle veya pile zarar verebilir; bağlantı yapılmadan önce polarite mutlaka kontrol edilmelidir.
• Şarj sırasında modül ve pil ısınabilir; havalandırması zayıf, kapalı kutular içine sıkışık şekilde yerleştirilmemeli, ilk kullanımda sıcaklık gözlemlenmelidir.
• Modül birden fazla hücreyi seri veya paralel şarj etmek için tasarlanmamıştır; yalnızca tek hücreli (1S) pil paketlerinde kullanılmalıdır.
• Şişmiş, deforme olmuş veya hasar görmüş lityum piller bu modülle veya başka hiçbir şarj cihazıyla şarj edilmeye çalışılmamalıdır.
• Şarj işlemi tamamlandıktan sonra pilin uzun süre bağlı bırakılmaması, kullanılmayacağı zaman güç kaynağının modülden çekilmesi önerilir.
• Nem, toz veya iletken parçacıklara maruz kalabilecek ortamlarda modülün açıkta bırakılmaması, kısa devre riskine karşı uygun bir kutu içine alınması tavsiye edilir.
