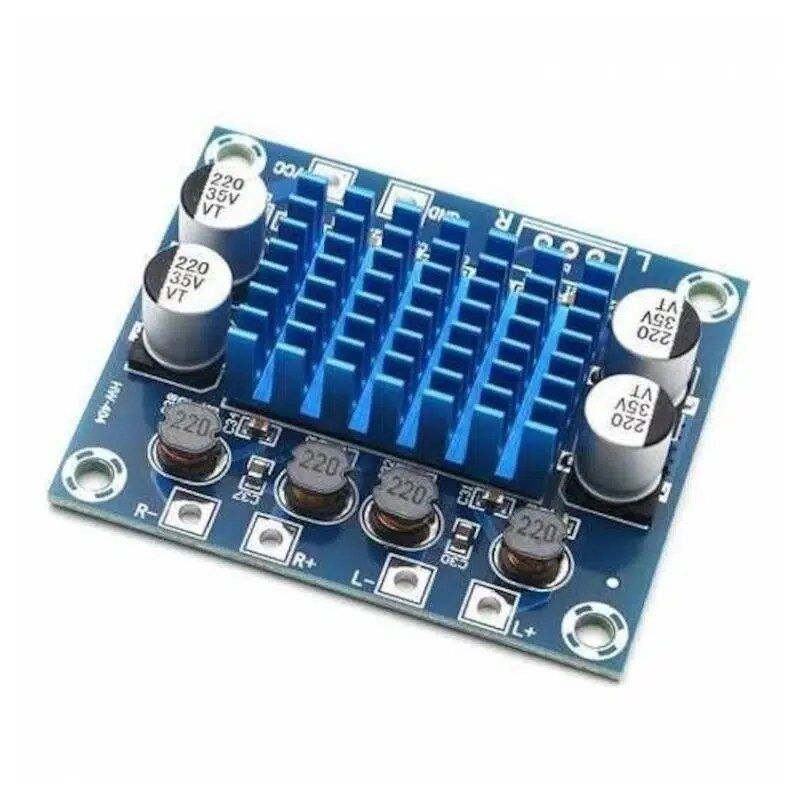

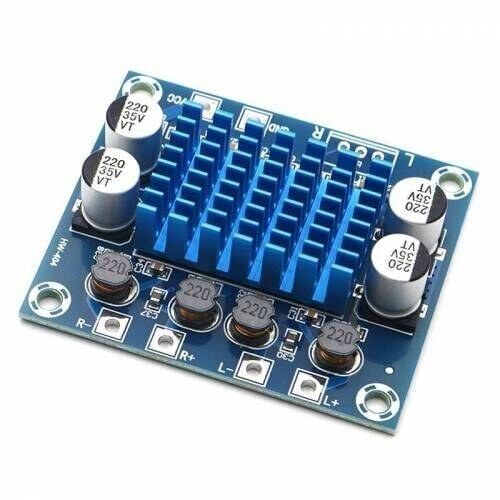

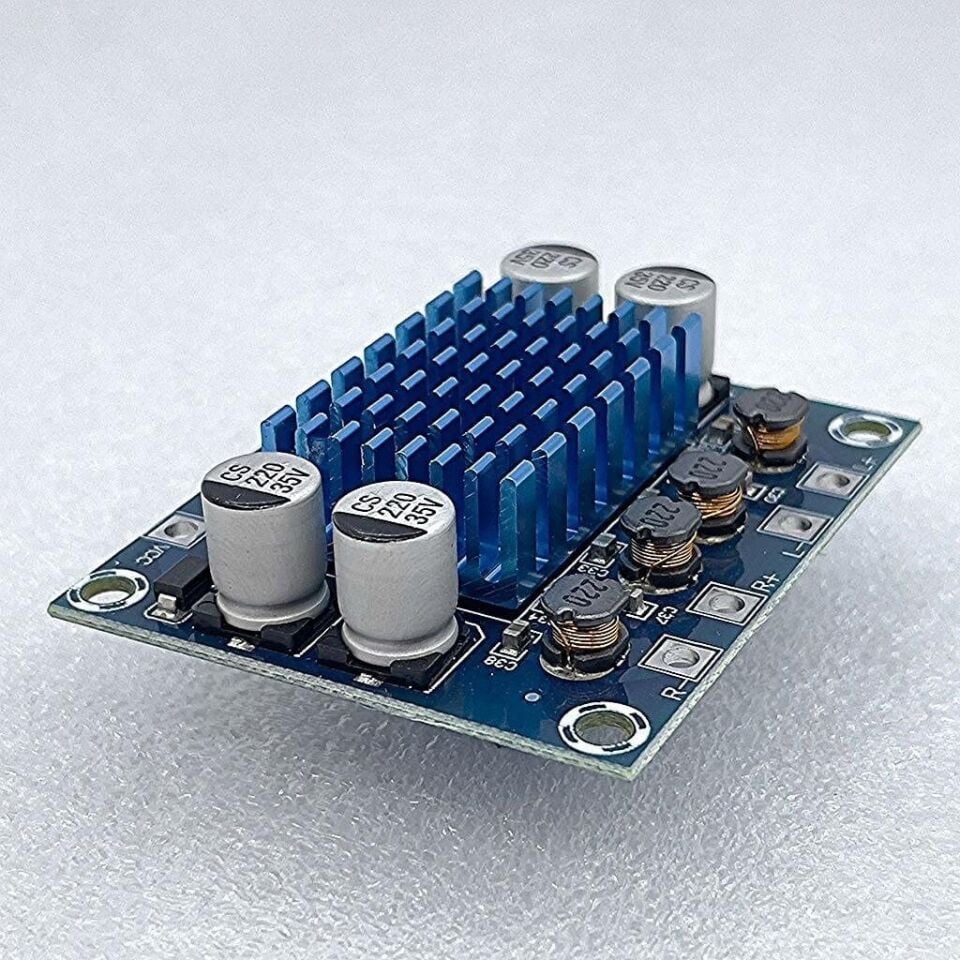

TPA3110 2x30W Stereo Çift Kanal Amplifikatör Devre

TPA3110 2x30W Stereo Çift Kanal Amplifikatör Devre, Texas Instruments üretimi TPA3110D2 entegresi üzerine kurulu bir D sınıfı ses amplifikatör kartıdır. İki bağımsız kanalda sinyal yükseltimi yaparak stereo ses sistemlerinde hoparlörleri sürmek için kullanılır. Anahtarlamalı çalışma prensibi sayesinde geleneksel doğrusal amplifikatörlere göre çok daha az ısı üretir ve yüksek verimle çalışır, bu da harici soğutucu ihtiyacını büyük ölçüde azaltır. Kart üzerinde besleme, ses girişi ve hoparlör çıkışı için bağlantı noktaları bulunur; uygun bir DC güç kaynağından beslenip sol ve sağ kanal ses sinyalini yükselterek doğrudan hoparlörlere aktarır. Arduino veya benzeri bir mikrodenetleyici projesinde ses çıkışını güçlendirmek, ev yapımı hoparlör kutuları veya küçük masaüstü ses sistemleri gibi uygulamalarda tercih edilen, kompakt ve kolay entegre edilebilir bir çözümdür. Entegre; stereo (iki kanal, BTL) veya köprülenmiş mono (PBTL) konfigürasyonda çalışabildiği için hem çift kanal ses hem de tek kanaldan daha yüksek güç isteyen tasarımlarda esneklik sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• TPA3110D2 entegresi ile D sınıfı çalışarak düşük ısınma ve yüksek verimle sinyal yükseltimi sağlar.
• Stereo yapısı sayesinde sol ve sağ kanalı tek kart üzerinden bağımsız olarak sürer.
• Geniş besleme gerilimi aralığı (8-26V DC) farklı güç kaynaklarıyla kullanılmasına imkan tanır.
• Dahili kısa devre ve aşırı ısınma koruması sayesinde hatalı bağlantı ya da aşırı yük durumunda kartı korur.
• BD modülasyon yapısı sayesinde birçok uygulamada ek çıkış filtresi gerekmeden hoparlör sürülebilir.
• Sabit kazanç ayarı ile basit bir çevre devresi yeterli olur, ek bir ön yükseltici katına ihtiyaç duyulmaz.
• Kompakt kart boyutu sayesinde küçük hacimli ses projelerine ve dar muhafazalara kolayca entegre edilir.
• Stereo BTL veya köprülenmiş mono PBTL modunda çalışabilme esnekliği sunarak farklı proje ihtiyaçlarına uyum sağlar.

Kullanım Alanları

• Arduino tabanlı bir uyarı veya bilgilendirme sisteminde küçük bir hoparlörü güçlendirerek alarm sesini kalabalık bir ortamda bile duyulabilir seviyeye çıkarmak.
• Ev yapımı stereo hoparlör kutusunda sol ve sağ kanalı tek karttan sürerek harici bir güçlendirici olmadan aktif hoparlör sistemi kurmak.
• Bilgisayar, telefon veya ses kartının kulaklık çıkışını, düşük güçlü pasif hoparlörleri süremeyen bir kaynaktan alıp harici aktif hoparlör sistemine dönüştürmek.
• Atölye veya fuar standı gibi ortamlarda elektronik proje kutusu içindeki bir anons ya da uyarı hoparlörünü, gürültülü ortamda duyulacak şekilde tahrik etmek.
• Modelcilik ve robotik projelerinde motor sesi, efekt sesi veya durum bildirimi gibi işleve bağlı ses geri bildirimi vermek amacıyla hoparlör sürücüsü olarak kullanmak.
• Elektronik eğitimlerinde ve laboratuvar çalışmalarında D sınıfı amplifikatörün çalışma prensibini, gerçek bir devre üzerinde uygulamalı olarak göstermek.
• 12V DC beslemeli araç içi ses sistemlerinde veya güneş paneli/akü ile beslenen taşınabilir kurulumlarda küçük bir ses sistemi oluşturmak.

Bağlantı ve Kullanım

Kartın güç girişine 8-26V aralığında bir DC adaptör veya batarya, kutuplarına dikkat edilerek bağlanır; besleme geriliminin yükselmesi çıkış gücünü artırır ancak hem entegrenin hem de bağlanan hoparlörün güç sınırlarının aşılmaması gerekir. Sol ve sağ kanal ses sinyali, kartın ses giriş noktalarına bir ses kaynağının hat seviyesindeki analog çıkışından aktarılır ve devre üzerindeki sabit kazanç bu sinyali yükselterek çıkışa taşır. Yükseltilen sinyal, kartın hoparlör çıkış noktalarına bağlanan 4Ω veya 8Ω empedanslı hoparlörleri sürer; hoparlör kabloları birbirine değmeyecek ve kısa devre yapmayacak şekilde sıkıca sabitlenmelidir. Devreye enerji vermeden önce hoparlör ve ses giriş bağlantılarının tam yapıldığından emin olunmalı, bağlantı değişiklikleri her zaman güç kesikken yapılmalıdır. Kart stereo yerine tek kanaldan daha yüksek güç almak için köprülenmiş mono modda kullanılacaksa, bu seçim devre üzerindeki ilgili konfigürasyona göre yapılmalı ve iki kanal aynı anda ayrı hoparlörlere bağlı bırakılmamalıdır.

Paket İçeriği

• 1 x TPA3110 2x30W Stereo Çift Kanal Amplifikatör Devre kartı

Güç kaynağı, hoparlör ve bağlantı kabloları pakete dahil değildir; projenize uygun DC güç kaynağını ve empedansı uyumlu hoparlörleri ayrıca temin etmeniz gerekir.

Dikkat Edilmesi Gerekenler

• Besleme gerilimini ve kutuplarını ters bağlamayın; ters gerilim entegreye kalıcı hasar verebilir.
• Hoparlör çıkışlarını birbirine veya güç hattına kısa devre yapacak şekilde bağlamayın; TPA3110D2'nin kısa devre koruması olsa da sürekli kısa devre kartı yorabilir.
• Kartı kapalı, havalandırmasız kutulara sıkıştırmayın; PCB üzerindeki ısınan bölgelerin yeterli hava alması gerekir.
• Belirtilen hoparlör empedans aralığının (4-8Ω) dışında, özellikle daha düşük empedanslı hoparlör bağlamayın; bu aşırı akım korumasını tetikleyebilir veya ısınmayı artırabilir.
• Ses giriş sinyalinin aşırı yüksek seviyede olmamasına dikkat edin, aksi halde çıkışta ses bozulması oluşur ve hoparlörlere zarar verebilir.
• Kart üzerinde gerilim varken hoparlör veya ses giriş kablolarını takıp çıkarmayın; bağlantı değişikliklerini güç kesikken yapın.
• Toplam çıkış gücü değeri yüksek besleme gerilimi ve düşük empedanslı yükte elde edilen üretici beyanıdır; günlük kullanımda ısınma ve gerilim düşümü nedeniyle sürekli olarak bu seviyeye ulaşılmayabilir.
• Kartı nemden, tozdan ve iletken metal yüzeylerden uzak, kısa devreye yol açmayacak bir zeminde kullanın.
