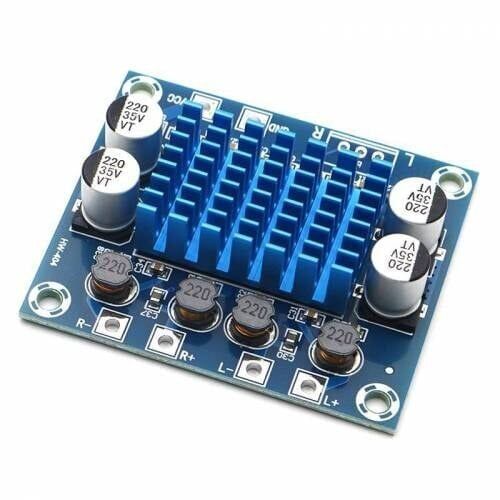

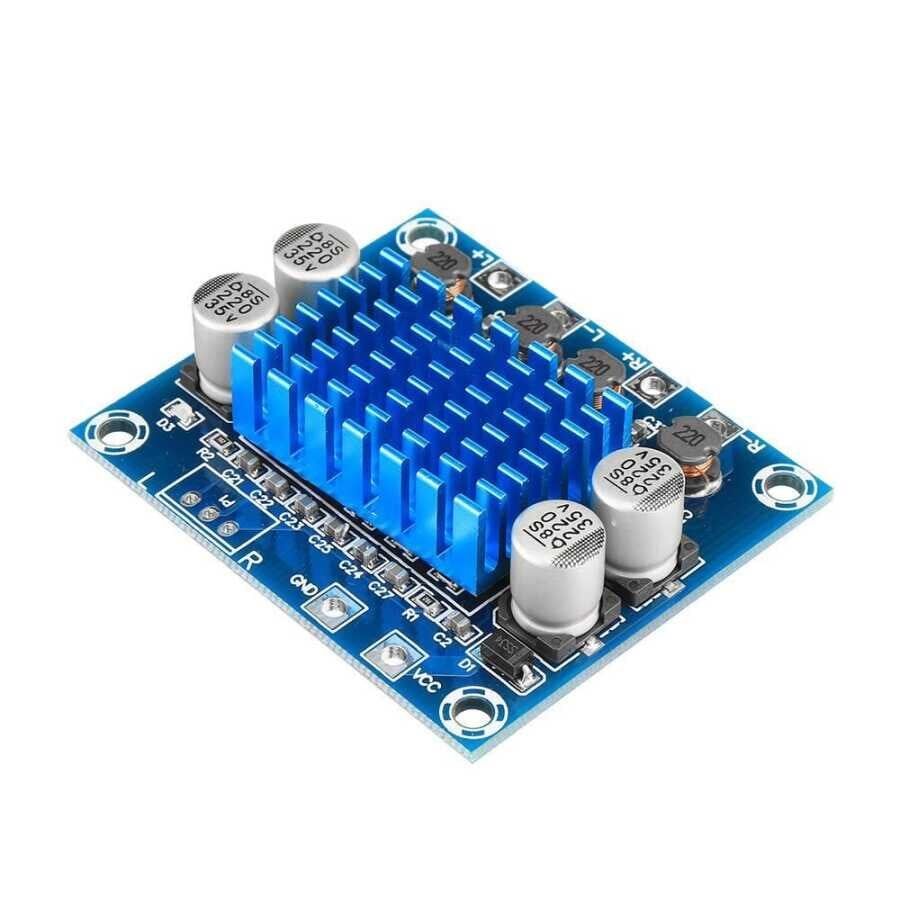

TPA3110 HW404 2x30W Amplifikatör Kartı

TPA3110 HW-404 2x30W Amplifikatör Kartı, Texas Instruments üretimi TPA3110D2 entegresi etrafında tasarlanmış, filtresiz (filter-free) Class-D yapıda çift kanallı bir ses güç amplifikatörüdür. Analog ses sinyalini yüksek frekanslı anahtarlama (PWM) prensibiyle yükseltir; bu sayede Class-AB amplifikatörlere göre çok daha az ısı üretir ve harici bobin-kondansatör çıkış filtresine ihtiyaç duymaz. Kart, stereo hat seviyesi ses kaynaklarını (telefon, bilgisayar, Bluetooth alıcı modülü) hoparlöre bağlanabilir güce çevirmek için kullanılır; Arduino tabanlı ses projelerinde, mini hoparlör kutularında ve hobi amplifikatör uygulamalarında sıkça tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Filtresiz Class-D çıkış sayesinde ek bobin/kondansatör filtresi olmadan doğrudan hoparlöre bağlanabilir, bu da harici devre karmaşıklığını azaltır.
• Dahili koruma devreleri (aşırı akım, aşırı sıcaklık, kısa devre, düşük gerilim) sayesinde yanlış bağlantı veya aşırı yük durumunda entegreyi korumaya çalışır.
• Geniş 8-26V DC besleme aralığı sayesinde farklı adaptör, akü ve güç kaynağı gerilimleriyle çalıştırılabilir; bu da tasarım esnekliği sağlar.
• Class-D mimarisinin yüksek verimi sayesinde Class-AB amplifikatörlere göre çok daha az ısınır ve çoğu uygulamada büyük bir soğutucuya ihtiyaç duymaz.
• Çift kanal (stereo) çıkışı ile iki hoparlörü aynı anda ve birbirinden bağımsız olarak sürebilir, böylece tek kartla stereo ses sistemi kurulabilir.
• Dahili dinamik aralık sıkıştırma (DRC) / güç sınırlayıcı özelliği, yüksek seviyelerde çıkışı sınırlayarak kırpılmayı ve hoparlörün zorlanmasını önlemeye yardımcı olur.

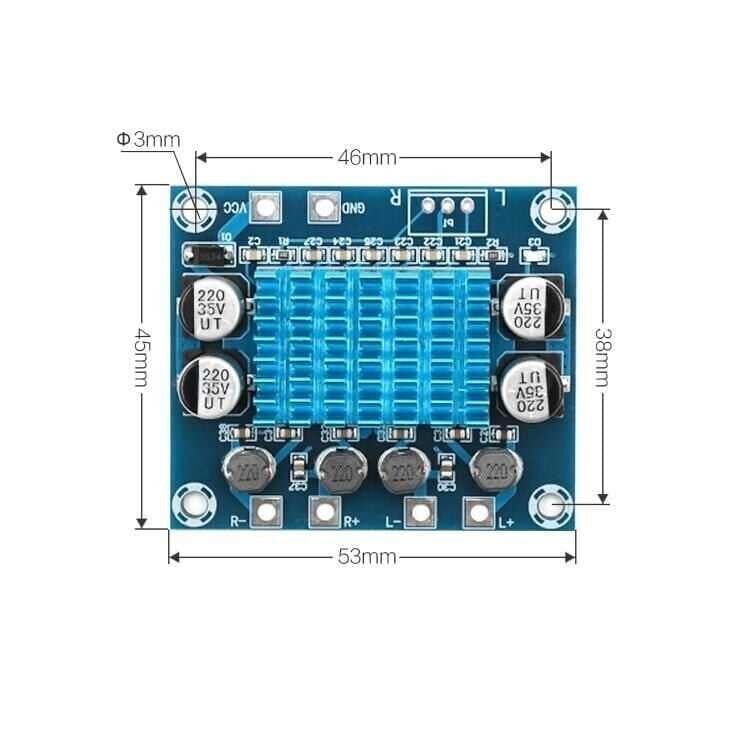

• Kompakt kart boyutu sayesinde küçük hacimli ses kutusu, masaüstü hoparlör ve gömülü ses sistemi projelerine kolayca sığar.

Kullanım Alanları

• Arduino veya Raspberry Pi tabanlı bir ses projesinde, MP3 çalar modülünden (örneğin DFPlayer benzeri bir kart) gelen sinyali hoparlöre güçlendirerek iletmek.
• Bilgisayar veya telefonun 3.5mm ses çıkışına bağlanarak basit bir stereo masaüstü hoparlör kutusu yapmak.
• Bluetooth ses alıcı modülüyle birlikte kullanılarak kablosuz mini hoparlör sistemi kurmak ve kabloları ortadan kaldırmak.
• Araç içinde ek hoparlör sürücüsü olarak 12V akü hattından beslenerek mevcut ses sistemine takviye yapmak.
• Atölye veya laboratuvar ortamında test sinyallerini dinlemek için taşınabilir, kompakt bir amplifikatör kartı olarak kullanmak.
• Ev yapımı radyo, interkom veya anons sistemi projelerinde ses çıkış katı olarak entegre etmek.
• Küçük ölçekli bir fuar standında veya ürün tanıtım masasında, taşınabilir akülü ses sistemi kurmak için güç katı olarak kullanmak.

Bağlantı ve Kullanım

Kartın besleme girişine (PVDD ve GND uçları) 8-26V DC aralığında düzenlenmiş bir adaptör veya akü bağlanır; gerilim polaritesine dikkat edilmelidir, ters bağlantı entegreye zarar verebilir. Sol ve sağ kanal ses sinyalleri, kartın giriş uçlarına (IN L / IN R ve GND) ses kaynağının stereo hat seviyesi çıkışından bağlanır; giriş sinyalinin aşırı yüksek seviyede olmaması, bozulmayı (clipping) önlemek için önemlidir. Sağ ve sol kanal hoparlör çıkışları (OUT+ / OUT-) doğrudan 4-8 Ohm empedanslı hoparlörlere bağlanır; hoparlör kabloları çıkışta birbirine veya GND'ye temas etmeyecek şekilde izole edilmelidir, çünkü Class-D çıkışlarında kısa devre entegreye zarar verebilir. Kartta bulunan SD (shutdown) ucu kullanılmıyorsa boş bırakılabilir; kart üzerindeki çekme direnci sayesinde amplifikatör varsayılan olarak aktif kalır. Harici kontrol istenirse bu uç mikrodenetleyicinin 3.3V/5V mantık seviyesi çıkışıyla sürülür; SD ucu KESİNLİKLE besleme gerilimine (8-26V) bağlanmamalıdır, entegreye zarar verir. İlk enerji verme sırasında hoparlörlerden hafif bir açılma sesi (pop) duyulması, bu tip Class-D kartlarında sık rastlanan normal bir davranıştır.

Paket İçeriği

• 1 x TPA3110 HW-404 2x30W Amplifikatör Kartı
• Kart üzerinde lehimli vida (screw) tipi giriş/çıkış bağlantı terminalleri
• Adaptör, hoparlör, aux kablosu ve montaj vidası pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Besleme gerilimi kart için belirtilen 8-26V aralığının dışına çıkarılmamalıdır; aşırı gerilim entegreyi kalıcı olarak bozabilir.
• Hoparlör çıkış uçları (OUT+/OUT-) kart çalışırken kesinlikle birbirine, kasaya veya GND'ye kısa devre edilmemelidir; Class-D çıkışlarında kısa devre entegreyi anlık olarak bozabilir.
• Kart üzerindeki entegre yüksek güçte ve uzun süreli kullanımda ısınabilir; hava akışının engellenmemesi ve kartın kapalı, havasız bir muhafazaya sıkıştırılmaması önerilir.
• Ses giriş kaynağının GND ucu ile besleme GND'sinin ortak referansta olmasına dikkat edilmelidir, aksi halde gürültü veya hum (uğultu) oluşabilir.
• Hoparlör empedansının kart için belirtilen 4-8 Ohm aralığında olmasına dikkat edilmelidir; daha düşük empedanslı hoparlörler aşırı akıma ve ısınmaya yol açabilir.
• Kart açık devre (bare board) yapıda olduğundan neme ve toza karşı korumasızdır; kuru ve kapalı bir muhafaza içinde kullanılması önerilir.
• Kartın çalıştığı bir sırada besleme kablosunu ani şekilde sökmek veya bağlamak, hoparlörlerde istenmeyen bir "pat" sesine yol açabilir; besleme bağlantısını amplifikatör kapalıyken yapmak tercih edilmelidir.
