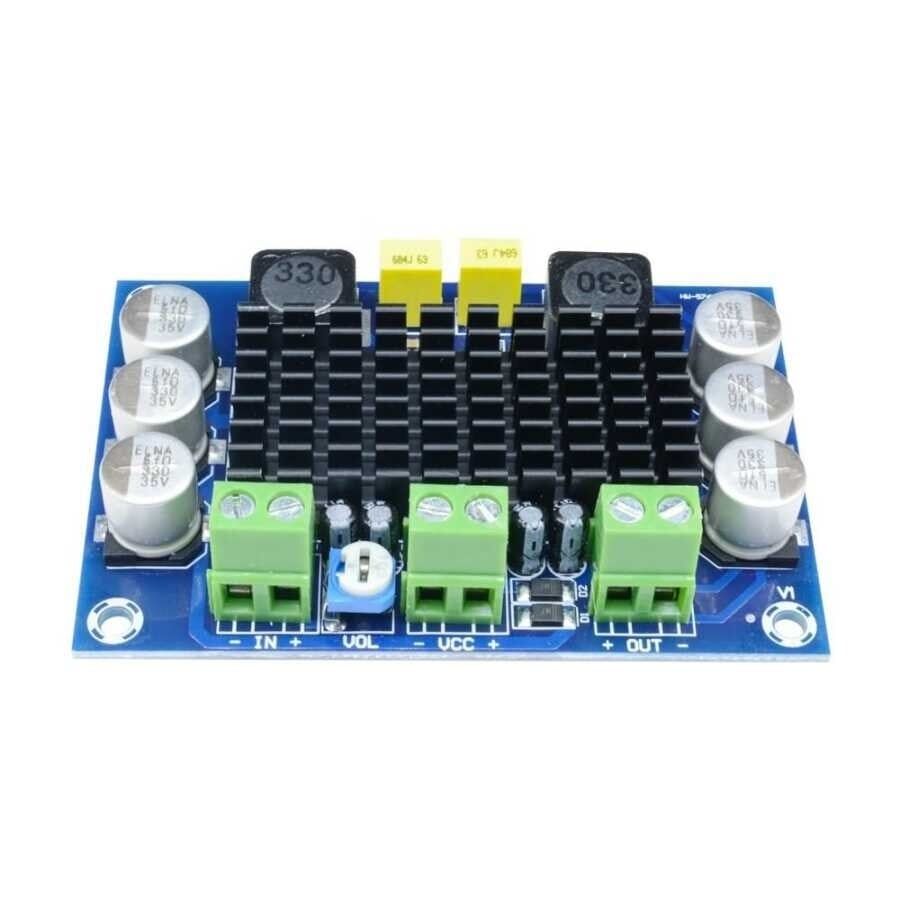

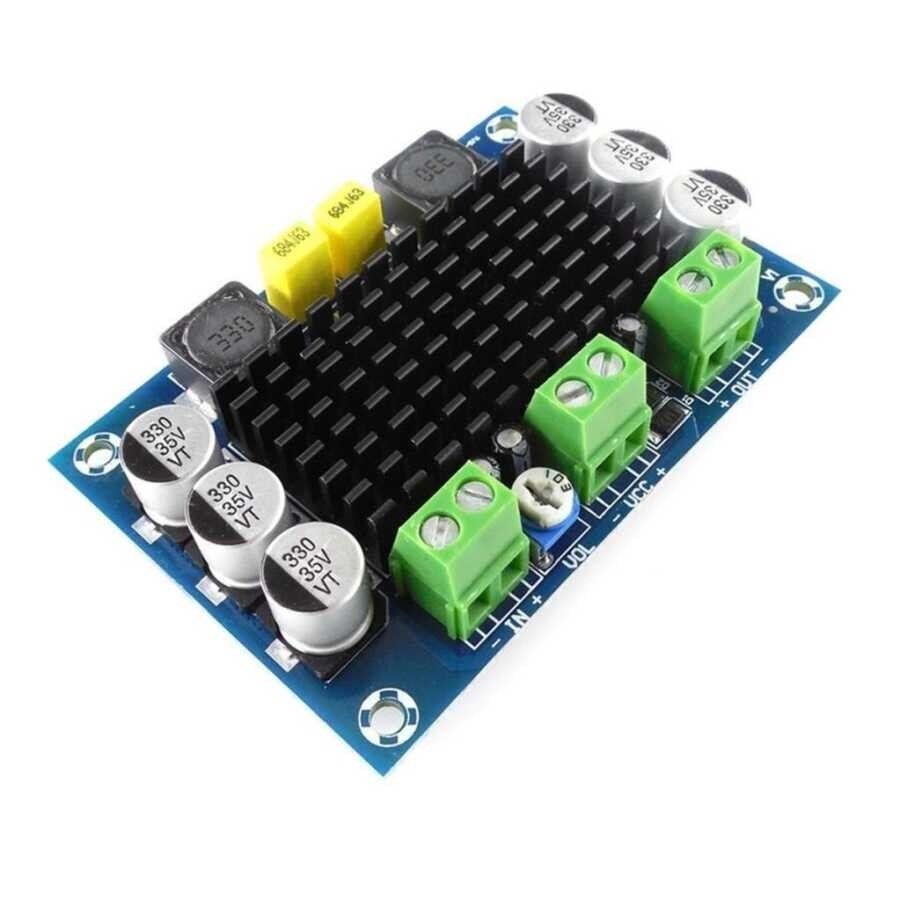

TPA3116D2 100W Tekli Kanal Dijital Mono Amplifikatör Devre 12-26V

TPA3116D2 100W Tekli Kanal Dijital Mono Amplifikatör Devresi, Texas Instruments tarafından üretilen TPA3116D2 entegresini temel alan bir Class-D ses amplifikatör kartıdır. Kart, hat seviyesindeki düşük genlikli ses sinyalini yüksek verimli anahtarlamalı (PWM) bir MOSFET çıkış katından geçirerek hoparlörü doğrudan sürecek güce yükseltir. Tekli kanal mono BTL (Bridge Tied Load) çıkış yapısı, iki çıkış ucunun karşılıklı fazda anahtarlanmasıyla tek bir hoparlörden stereo bir kanala göre çok daha yüksek güç elde edilmesini sağlar. 12-26V DC geniş giriş gerilimi aralığı, standart adaptörlerden 12V akülere kadar farklı besleme kaynaklarıyla çalışmaya imkan tanır. Class-D mimarisi, çıkış transistörlerini sürekli doğrusal bölgede değil anahtar (aç/kapa) modunda çalıştırdığı için klasik lineer amplifikatörlere göre çok daha az ısı üretir; bu da soğutma ihtiyacını azaltır ve kartın küçük boyutta kalmasına imkan verir. Devre, ses sistemleri, ev yapımı hoparlör projeleri, araç içi ses kurulumları ve onarım uygulamalarında bağımsız bir güç katı olarak kullanılabilir. Ön amplifikatör, ses kartı veya mikrodenetleyici çıkışı gibi hat seviyesindeki bir kaynakla hoparlör arasına bağımsız bir güç katı olarak eklenerek, ayrı bir yükseltici cihaz almaya gerek kalmadan projeye yüksek güçlü ses çıkışı kazandırır.

Teknik Özellikler

Öne Çıkan Özellikler

• Yüksek verimli Class-D mimarisi sayesinde düşük ısı üretir ve çoğu kullanım senaryosunda büyük bir soğutucuya gerek duymadan çalışabilir.
• TPA3116D2 entegresi; kısa devre, aşırı sıcaklık, aşırı gerilim, düşük gerilim ve DC bileşen durumlarına karşı devreyi otomatik olarak korur ve güvenli şekilde kapatır.
• Tekli kanal (mono) BTL çıkış yapısı sayesinde tek bir hoparlörden stereo bir kanala kıyasla çok daha yüksek güç elde edilebilir.
• Geniş 12-26V DC giriş aralığı, farklı adaptör, güç kaynağı ve akü gerilimleriyle uyumlu çalışma imkanı sunar.
• Ayarlanabilir anahtarlama frekansı sayesinde tasarımcı, sistemdeki AM radyo bandı parazitlenmesini azaltacak bir frekans seçebilir.
• Düşük THD+N değeri ve yüksek sinyal/gürültü oranı sayesinde orta güç seviyelerinde temiz ve düşük distorsiyonlu ses çıkışı sağlar.
• Kompakt boyutu ve yüksek güç yoğunluğu sayesinde dar mekanlı hoparlör kutuları ve proje kutularına kolayca yerleştirilebilir.

Kullanım Alanları

• Ev yapımı aktif subwoofer kutusunda tek bir bas hoparlörünü yüksek güçle sürmek.
• Atölye veya garaj ortamında masaüstü ya da duvara monte taşınabilir ses sistemi için bağımsız güç katı oluşturmak.
• 12V akü ile beslenen araç, tekne veya karavan ses sistemlerinde tek kanal amplifikatör olarak kullanmak.
• Eski stereo müzik setinin veya radyonun bozulan çıkış katını değiştirerek cihazı onarmak.
• Sahne veya prova ortamında ek bir monitör hoparlörünü sürmek için yardımcı, bağımsız bir güç katı kurmak.
• Mikrodenetleyici tabanlı ses/anons projelerinde tek hoparlörlü sesli uyarı sistemini güçlendirmek.
• Etkinlik veya fuar standı gibi geçici kurulumlarda tek bir yüksek güçlü hoparlörü beslemek için hafif ve kompakt bir çözüm olarak kullanmak.

Bağlantı ve Kullanım

Kart üzerindeki DC besleme uçlarına 12-26V DC güç kaynağı, polaritesine (+ ve -) mutlaka dikkat edilerek bağlanır; ters bağlantı entegreye zarar verebilir. Ses kaynağından gelen sinyal (örneğin bir ses kartı, telefon, ön amplifikatör veya karıştırıcı çıkışı) kartın sinyal giriş uçlarına, tek hoparlör ise + ve - işaretli çıkış uçlarına bağlanır. Bağlantılar tamamlanmadan besleme gerilimi verilmemeli, önce hoparlör ve sinyal kabloları sağlam şekilde sabitlenmeli, en son güç kaynağı devreye alınmalıdır. Devre çalışırken çıkış uçlarının birbirine veya kasaya temas etmemesine dikkat edilmelidir; aksi halde entegrenin dahili kısa devre koruma devresi çıkışı susturur ve çalışmayı durdurur. Besleme kablolarının, hedeflenen çıkış gücünde oluşacak yüksek akımı taşıyabilecek yeterli kesitte seçilmesi, güç kaynağının ise bu akımı sürekli sağlayabilecek kapasitede olması gerekir. İlk çalıştırmada ses seviyesi düşükten başlanarak kademeli olarak yükseltilmeli, anormal bir ısınma, ses bozulması veya koku fark edilirse besleme derhal kesilmelidir.

Paket İçeriği

• 1 adet TPA3116D2 tekli kanal (mono) amplifikatör devre kartı
• Kartın kendisi dışında güç kaynağı, hoparlör kablosu veya soğutucu gibi ek bir aksesuar kutuya dahil değildir

Dikkat Edilmesi Gerekenler

• Besleme gerilimi kesinlikle 26V DC'yi aşmamalı ve polarite ters bağlanmamalıdır; ters polarite veya aşırı gerilim entegreyi kalıcı olarak bozabilir.
• Yüksek güçte sürekli çalışmada IC gövdesi ısınabilir; kart üzerinde yeterli soğutucu yoksa ilave soğutucu veya fan kullanılması, kartın havalandırmalı bir yere monte edilmesi önerilir.
• Hoparlör empedansı 2Ω'un altına düşürülmemelidir; daha düşük empedans devrenin aşırı akım korumasını tetikleyebilir.
• Montaj sırasında çıkış klemenslerinin birbirine, besleme hatlarına veya metal kasaya değmesi kısa devre koruma devresini tetikleyip sesin kesilmesine neden olabilir.
• Besleme kaynağının (adaptör veya akü), amplifikatörün yüksek çıkış gücünde çekeceği yüksek akımı sürekli olarak karşılayacak kapasitede olmasına dikkat edilmelidir.
• Kart, statik elektriğe karşı hassas SMD bileşenler içerdiğinden montaj ve kablolama sırasında topraklama önlemleri alınması, kartın darbe ve neme karşı korunması tavsiye edilir.
• Ses girişine uygulanan sinyal seviyesi çok yüksek tutulursa çıkışta kırpılma (clipping) ve bozulma oluşabilir; ses kaynağının çıkış seviyesi kademeli olarak ayarlanarak en temiz sonuç elde edilmelidir.
