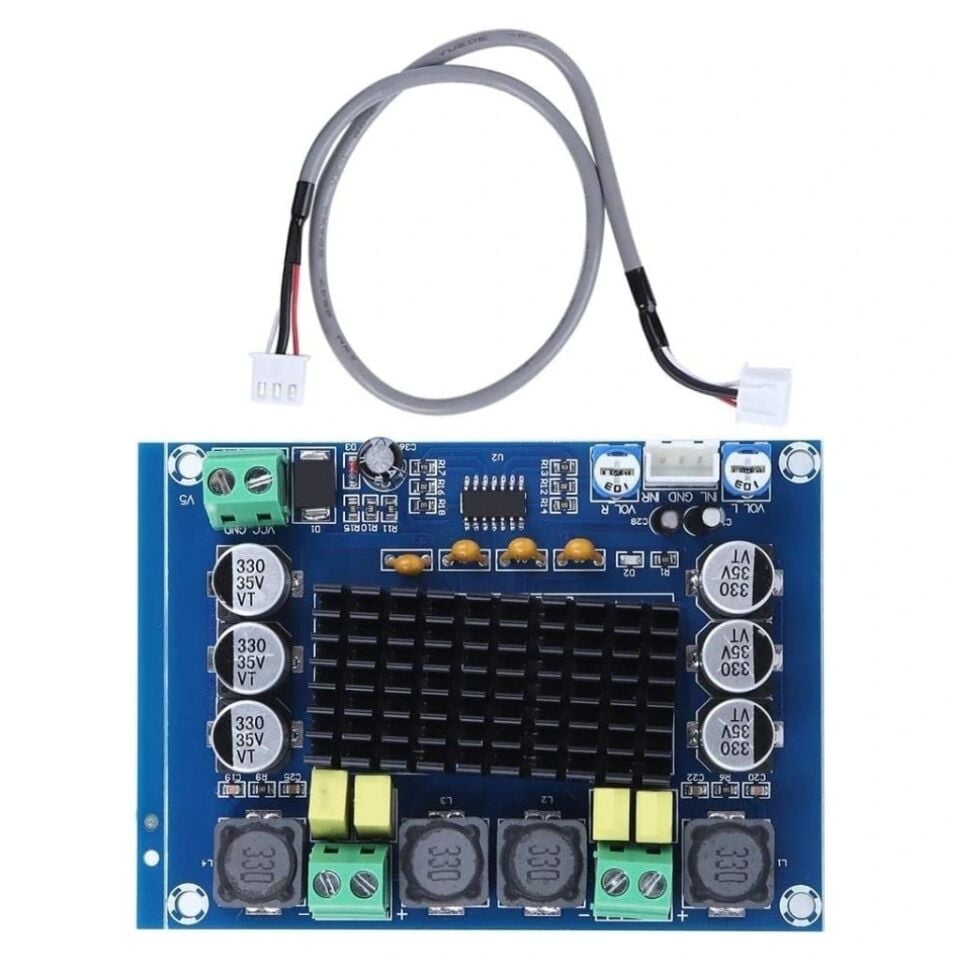

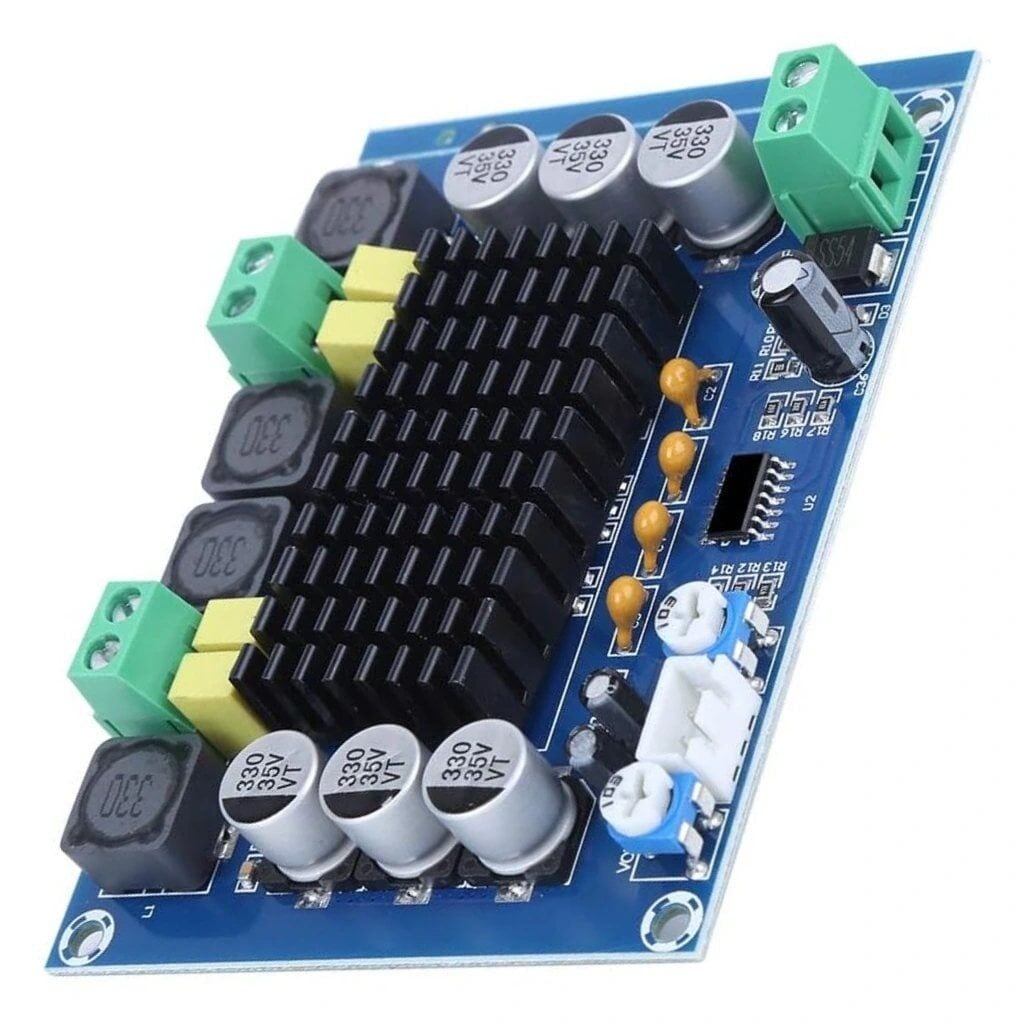

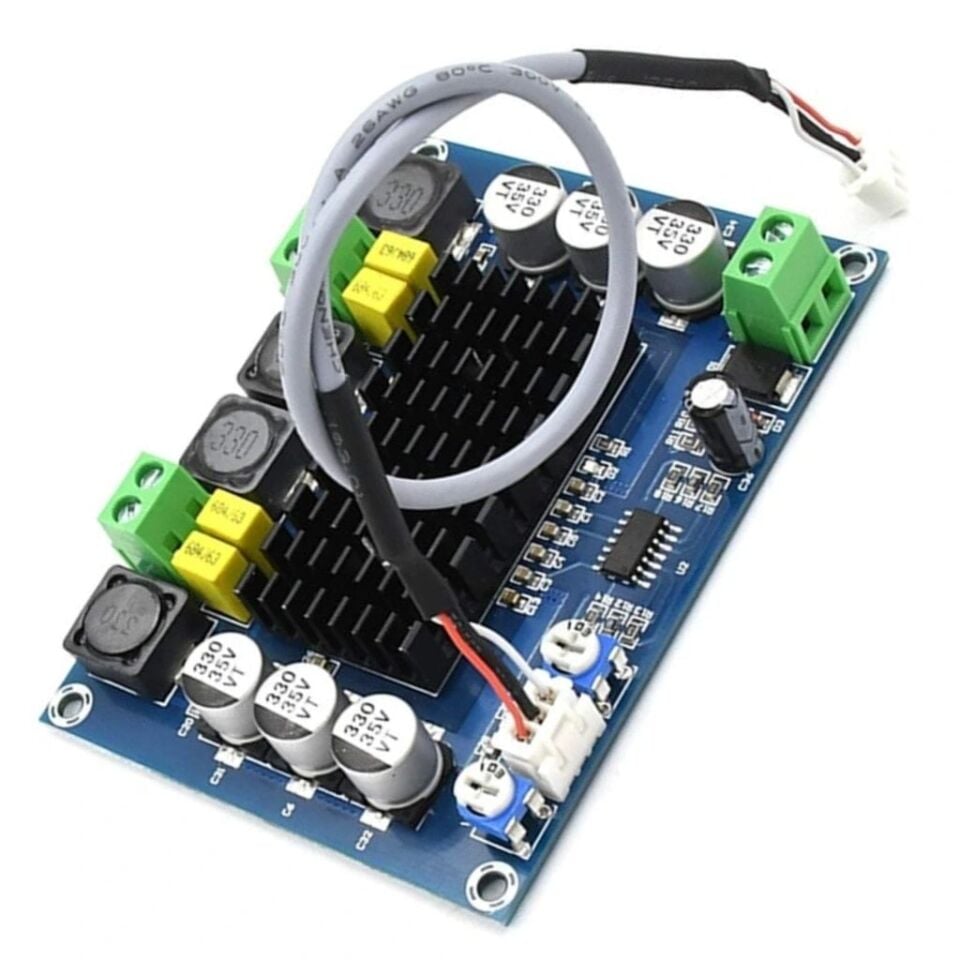

TPA3116D2 2x120W Çift Kanal Stereo Dijital Güç Amplifikatör Kartı
TPA3116D2 2x120W Çift Kanal Stereo Dijital Güç Amplifikatör Kartı, Texas Instruments üretimi TPA3116D2 entegresi üzerine kurulu D sınıfı (Class-D) bir ses gücü amplifikatör devresidir. Analog ses sinyalini yüksek frekansta anahtarlamalı bir çıkışa dönüştürerek çalışır; bu sayede klasik AB sınıfı amplifikatörlere göre çok daha az ısı üretir ve önemli ölçüde daha yüksek verimle çalışır. Kart, düşük seviyeli (line-level) stereo ses sinyalini girişten alır ve iki ayrı hoparlör çıkışına güçlendirilmiş olarak aktarır. Tek bir DC güç kaynağı ile çalışabilmesi, kompakt boyutu ve dahili koruma devreleri sayesinde ev yapımı hoparlör sistemlerinden küçük stüdyo monitörlerine, atölye içi ses sistemlerinden elektronik hobi projelerine kadar geniş bir kullanım alanı bulur. Ayrı sürücü katı ve devre tasarımı gerektiren geleneksel amplifikatör çözümlerine göre çok daha az bileşenle, hazır ve test edilmiş bir kart olarak sunulduğu için hem hobi projelerinde hem de küçük ölçekli ticari uygulamalarda hızlı bir çözüm sağlar.
Teknik Özellikler
| Amplifikatör Entegresi | Texas Instruments TPA3116D2 |
| Amplifikatör Sınıfı | D Sınıfı (Class-D), dijital anahtarlamalı |
| Kanal Sayısı | 2 kanal (stereo, çift kanal çıkış) |
| Kanal Başına Çıkış Gücü | 120W (maksimum, 4Ω yük, yüksek besleme geriliminde) |
| Besleme Gerilimi (PVCC) | 4,5V ile 26V DC arası (TPA3116D2 entegresinin tavsiye edilen çalışma aralığı) |
| Önerilen Hoparlör Empedansı | 4Ω - 8Ω |
| Anahtarlama Frekansı | Yaklaşık 400 kHz (FREQ pini üzerinden harici direnç ile seçilebilir; kart üzerinde fabrika ayarlıdır) |
| Toplam Harmonik Bozulma (THD+N) | Yaklaşık %0,1 (düşük çıkış gücünde, 1 kHz) |
| Verimlilik | %90'ın üzerinde (Class-D mimarisi sayesinde yüksek verim) |
| Boşta Akım Çekişi (Iq) | Yaklaşık 19 mA (tipik, sinyal yokken) |
| Dahili Koruma Devreleri | Aşırı akım, aşırı ısınma (termal kapama), kısa devre ve düşük/yüksek gerilim koruması |
| Entegre Paket Tipi | HTSSOP-32 (PowerPAD, termal ped tabanlı) |
| Ses Girişi | Stereo hat seviyesi (line-level) ses girişi, sol/sağ kanal + toprak |
| Hoparlör Çıkışı | Vidalı bağlantı klemensleri üzerinden çift kanal çıkış |
| Kazanç (Gain) Ayarı | Harici direnç seçimiyle sabit kademeli kazanç (GAIN pinleri üzerinden) |
| Frekans Tepkisi | Yaklaşık 20 Hz - 20 kHz (işitilebilir ses bandı) |
| Giriş Empedansı | Yaklaşık 20 kΩ (hat seviyesi ses girişi) |
| Çalışma Sıcaklığı | Yaklaşık -40°C ile +85°C arası (entegre için tavsiye edilen aralık) |
Öne Çıkan Özellikler
- D sınıfı anahtarlamalı yapısı sayesinde AB sınıfı amplifikatörlere kıyasla çok daha az ısınır ve daha küçük bir soğutucuyla çalışabilir.
- Tek bir DC güç kaynağından beslenir; ayrı pozitif ve negatif gerilim kaynağına ihtiyaç duymaz, bu da kurulumu basitleştirir.
- Dahili aşırı akım, aşırı ısınma ve kısa devre koruma devreleri sayesinde hatalı bağlantılarda entegreyi kalıcı hasardan büyük ölçüde korur.
- Yüksek verimli çalışması nedeniyle aynı çıkış gücünü üreten geleneksel amplifikatörlere göre daha az enerji tüketir ve daha az güç kaynağı yükü oluşturur.
- Çift kanal stereo çıkışı tek kartta bir arada sunar, ayrı sol ve sağ kanal amplifikatörü kurmaya gerek bırakmaz.
- Kompakt boyutu sayesinde hoparlör kutusu içine, küçük muhafazalara veya proje kutularına kolayca yerleştirilebilir.
Kullanım Alanları
- Eski veya arızalanmış bir müzik setinin dahili amplifikatör kartını değiştirerek stereo sistemi yeniden kullanılabilir hale getirmek.
- Pasif bookshelf (raf tipi) hoparlörleri aktif hale getirmek için hoparlör kutusunun içine monte edilecek bir güç katı olarak kullanmak.
- Arduino veya Raspberry Pi tabanlı bir ses/müzik projesinde DAC ya da ses kartı çıkışını hoparlöre güçlendirerek aktarmak.
- Atölye, dükkan veya küçük işyerinde arka plan müziği çalacak basit bir aktif hoparlör sistemi kurmak.
- 12V-24V DC ile çalışan taşınabilir veya araç içi ses sistemlerinde ana amplifikatör katı olarak kullanmak.
- Ev yapımı karaoke seti veya küçük ölçekli ses sistemi projelerinde stereo güç katını oluşturmak.
- Eğitim ve hobi ortamlarında Class-D amplifikatör çalışma prensibini uygulamalı olarak incelemek için kullanmak.
Bağlantı ve Kullanım
Kartın güç girişine, kutup yönüne dikkat edilerek 12V-24V aralığında bir DC adaptör veya güç kaynağı bağlanır; besleme gerilimi yükseldikçe elde edilebilecek maksimum çıkış gücü de artar. Hoparlör çıkış klemenslerine sol ve sağ kanal hoparlörleri, kanal ve polarite (+/-) karıştırılmadan bağlanmalı, hoparlör empedansı 4Ω'un altına düşürülmemelidir. Ses girişine telefon, bilgisayar, DAC veya benzeri bir kaynağın line-level (hat seviyesi) stereo çıkışı bağlanır; giriş sinyalinin aşırı yüksek seviyede olmaması bozulmayı önler. Sistemi açarken önce ses kaynağı açılmalı, ardından amplifikatör kartına güç verilmelidir; kapatırken ise sıra tersine çevrilerek önce kartın gücü kesilmeli, sonra ses kaynağı kapatılmalıdır; bu sıra, kaynağın açılış anındaki gerilim sıçramalarının yükseltilerek hoparlöre "pat" sesi olarak gitmesini engeller. Kartın entegre üzerindeki metal yüzeyi veya varsa üzerine monte edilmiş soğutucu, sürekli yüksek güçte çalışmada ısınacağından, kartın etrafında hava akımını engelleyecek şekilde kapalı ve dar bir muhafaza içine sıkıştırılmamasına özen gösterilmelidir.
Paket İçeriği
- 1 x TPA3116D2 2x120W Stereo Amplifikatör Kartı
- Kart üzerinde fabrika çıkışı monte edilmiş güç ve hoparlör bağlantı klemensleri
Dikkat Edilmesi Gerekenler
- Yüksek çıkış gücünde sürekli çalıştırıldığında entegre üzerinde ciddi ısınma olur; kart uygun bir soğutucu ile ve yeterli hava akımı olan bir ortamda çalıştırılmalıdır.
- Güç kaynağı polaritesinin ters bağlanması entegreye kalıcı hasar verebilir, bağlantı öncesi mutlaka kutuplar kontrol edilmelidir.
- Hoparlör çıkışlarının kısa devre olması veya empedansı 4Ω'un altındaki hoparlörlerin kullanılması aşırı akım koruma devresini tetikleyebilir veya entegreye zarar verebilir.
- Kart enerjiliyken (güç bağlıyken) üzerindeki bağlantılara veya lehim noktalarına dokunulmamalı, değişiklikler güç kesilerek yapılmalıdır.
- Besleme gerilimi entegrenin tavsiye edilen aralığının üzerine çıkarılmamalı, kararsız veya gürültülü bir güç kaynağı kullanılmamalıdır.
- Ses girişi ile güç girişi topraklarının doğru şekilde ortak referansa sahip olmasına dikkat edilmeli, aksi halde uğultu veya gürültü oluşabilir.
- Katalogda belirtilen 120W değeri kanal başına maksimum çıkış gücüdür; gerçek kullanımda elde edilecek sürekli (RMS) güç, besleme gerilimine, hoparlör empedansına ve ortam sıcaklığına bağlı olarak bu değerin altında kalabilir.
