TPS61088 Hızlı Şarj Modülü

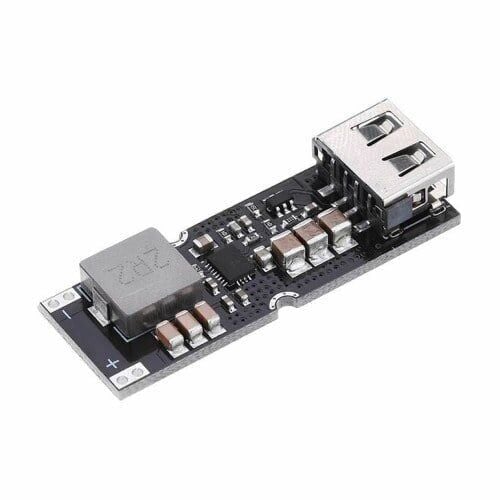

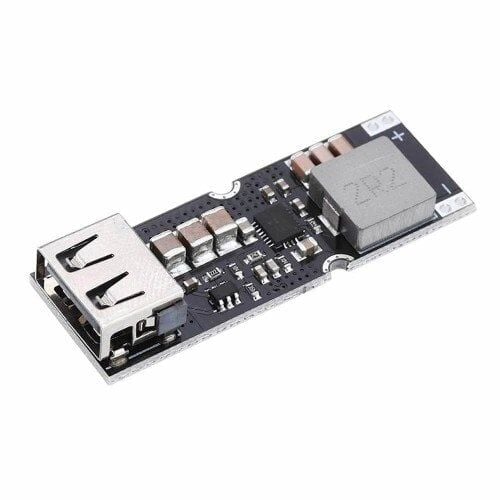

TPS61088 Hızlı Şarj Modülü, Texas Instruments üretimi TPS61088 entegresi etrafında tasarlanmış senkron step-up dönüştürücü kartıdır. Modül, düşük gerilimli bir pil girişini (örneğin tek hücreli Lityum İyon veya Lityum Polimer pil) dahili N-kanal MOSFET anahtarlama elemanlarıyla daha yüksek ve kararlı bir çıkış gerilimine dönüştürür. Senkron redresör mimarisi sayesinde harici bir redresör diyotu ihtiyacını ortadan kaldırarak yüksek verimle çalışır ve devre kapalı konumdayken True Shutdown özelliğiyle çıkışı girişten tamamen izole eder. Bu yapısıyla kart, pil beslemeli sistemlerde gerilim yükseltme ve hızlı şarj uygulamaları için kompakt bir çözüm sunar. Kart üzerinde gerekli pasif bileşenler önceden monte edildiği için harici bobin veya kondansatör hesaplamasıyla uğraşmadan doğrudan devreye entegre edilebilir; bu sayede hobi elektroniği projelerinden küçük ölçekli prototip çalışmalarına kadar geniş bir kullanım alanı bulur.

Teknik Özellikler

Öne Çıkan Özellikler

• Dahili N-kanal MOSFET anahtarlama elemanları sayesinde harici güç transistörü veya redresör diyotu eklemeye gerek kalmaz.
• Senkron redresör topolojisi, klasik diyotlu boost devrelerine kıyasla enerji kaybını azaltarak verimi yükseltir.
• True Shutdown özelliği, EN pini düşük seviyeye çekildiğinde çıkışı girişten tamamen ayırarak istenmeyen sızıntı akımlarını önler.
• Dahili akım sınırlama ve termal kapanma koruması, kart üzerinde aşırı yük veya aşırı ısınma durumlarında devrenin kendini korumasını sağlar.
• Harici geri besleme direnç böleni ile çıkış gerilimi projeye göre farklı seviyelere ayarlanabilir.
• Küçük boyutlu tasarımı sayesinde pil beslemeli taşınabilir devrelerde az yer kaplar.
• Düşük gerilim koruması, giriş gerilimi güvenli çalışma aralığının altına düştüğünde devreyi otomatik olarak devre dışı bırakır.
• Montaja hazır kart yapısı sayesinde harici bobin ve kondansatör seçimi ile uğraşmadan doğrudan projeye entegre edilebilir.

Kullanım Alanları

• Tek hücreli Lityum pille çalışan bir cihazda pil gerilimini yükselterek harici bir güç çıkışı oluşturmak.
• Güneş paneliyle beslenen düşük gerilimli bir sistemde depolanan enerjiyi kullanılabilir bir DC seviyesine yükseltmek.
• Taşınabilir ölçüm cihazlarında sabit ve yüksek gerilimli besleme hattı oluşturmak.
• Arduino tabanlı bir projede 3,7V'luk Lityum Polimer pilden 5V'luk sabit bir besleme hattı elde etmek.
• Küçük robot kollarında veya taşınabilir cihazlarda motor sürücü kartına yeterli gerilimi sağlamak için pil çıkışını yükseltmek.
• LED aydınlatma projelerinde düşük pil geriliminden daha yüksek LED sürüş gerilimi elde etmek.
• Prototip elektronik devrelerde farklı gerilim seviyelerinde test yapmak için ayarlanabilir bir boost kaynağı olarak kullanmak.
• Küçük ölçekli test düzeneklerinde tek bir pil kaynağından birden fazla besleme gerilimi türetmek.

Bağlantı ve Kullanım

Modülün giriş uçlarına (IN, GND) 2,7V ile 12V aralığında bir pil veya güç kaynağı bağlanır; çıkış uçları (OUT, GND) ise yükseltilmiş gerilimin besleneceği devreye aktarılır. EN pini yüksek seviyeye çekildiğinde dönüştürücü aktif hale gelir, düşük seviyeye çekildiğinde ise True Shutdown özelliği devreye girerek çıkış tamamen kesilir. Çıkış gerilimi, kart üzerindeki geri besleme direnç böleni değiştirilerek istenen seviyeye ayarlanır; bu nedenle bağlantı öncesinde çıkışın hedef devrenin gerilim sınırlarını aşmadığından emin olunmalıdır. Güç hattına bağlanacak yükün akım ihtiyacı, modül üzerindeki bobin ve kondansatör değerleriyle uyumlu olmalıdır. Modül aktif durumdayken sürekli yüksek akım çeken bir yük bağlanacaksa, giriş tarafındaki pil veya güç kaynağının bu akımı karşılayabilecek kapasitede olmasına dikkat edilmelidir. İlk kullanımda çıkış gerilimini yüksüz durumda bir multimetre ile ölçüp doğrulamak, ardından hedef devreyi bağlamak önerilir.

Paket İçeriği

• 1 adet TPS61088 Hızlı Şarj Modülü kartı
• Kart üzerinde önceden monte edilmiş temel pasif bileşenler (bobin ve kondansatörler)
• Giriş ve çıkış için lehim pedleri veya bağlantı noktaları içeren hazır kart yapısı

Dikkat Edilmesi Gerekenler

• Giriş gerilimini önerilen üst sınırın üzerine çıkarmayın; aşırı gerilim entegreye kalıcı zarar verebilir.
• Çıkış gerilimini ayarlamadan önce bağlanacak devrenin gerilim toleransını kontrol edin; yanlış ayarlanmış yüksek gerilim bağlı devreye zarar verebilir.
• Modül yüksek akım çektiğinde ısınabilir; kapalı kutu içi uygulamalarda yeterli hava akımı olduğundan emin olun.
• Giriş ve çıkış polaritesini ters bağlamayın; ters bağlantı entegreye ve bağlı yüke zarar verebilir.
• EN pinini rastgele boşta bırakmak yerine devre tasarımına uygun şekilde sabit bir lojik seviyeye bağlayın.
• Lehim işlemleri sırasında kartı aşırı ısıya maruz bırakmayın; entegre ve pasif bileşenler ısıya duyarlıdır.
• Modülü ilk kez devreye almadan önce çıkış gerilimini yüksüz durumda ölçüp doğrulayın, ardından hedef yükü bağlayın.
• Kartı nemden ve iletken metal yüzeylerden uzak tutun; açıkta kalan lehim noktaları kısa devreye karşı hassastır.
