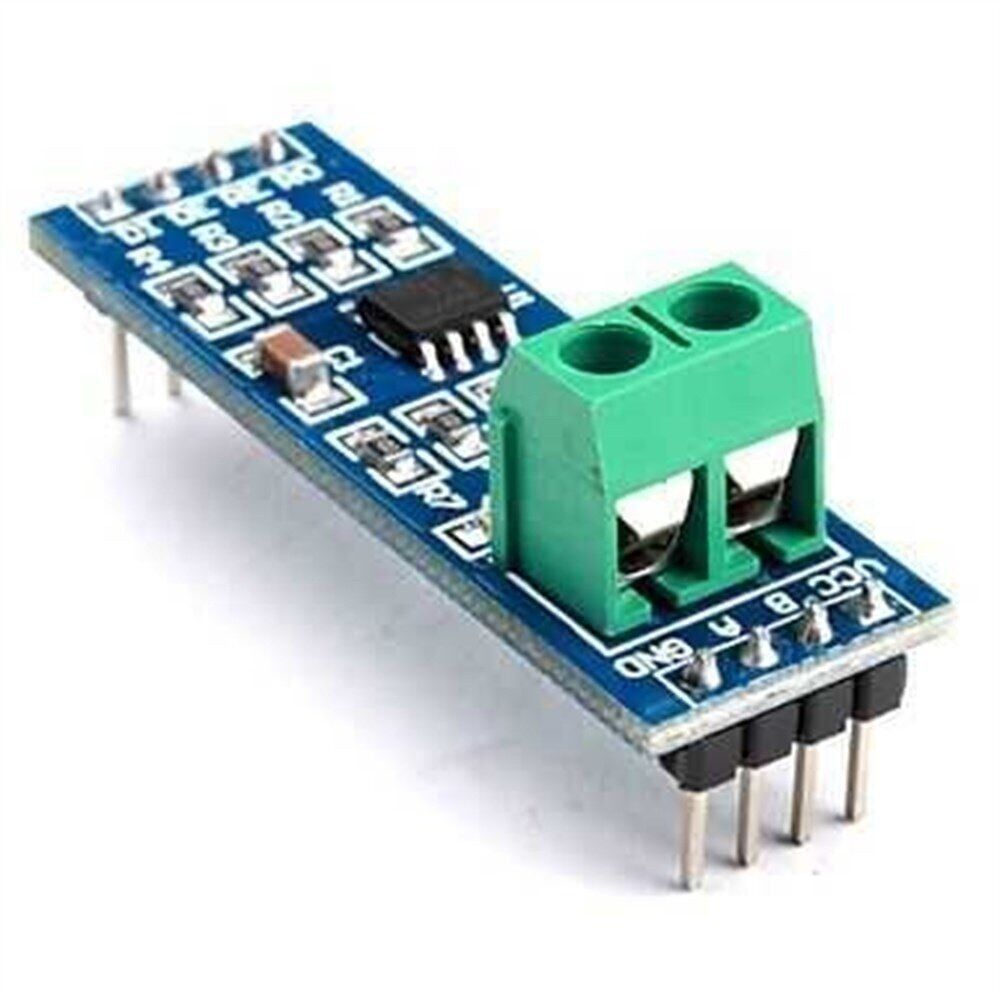

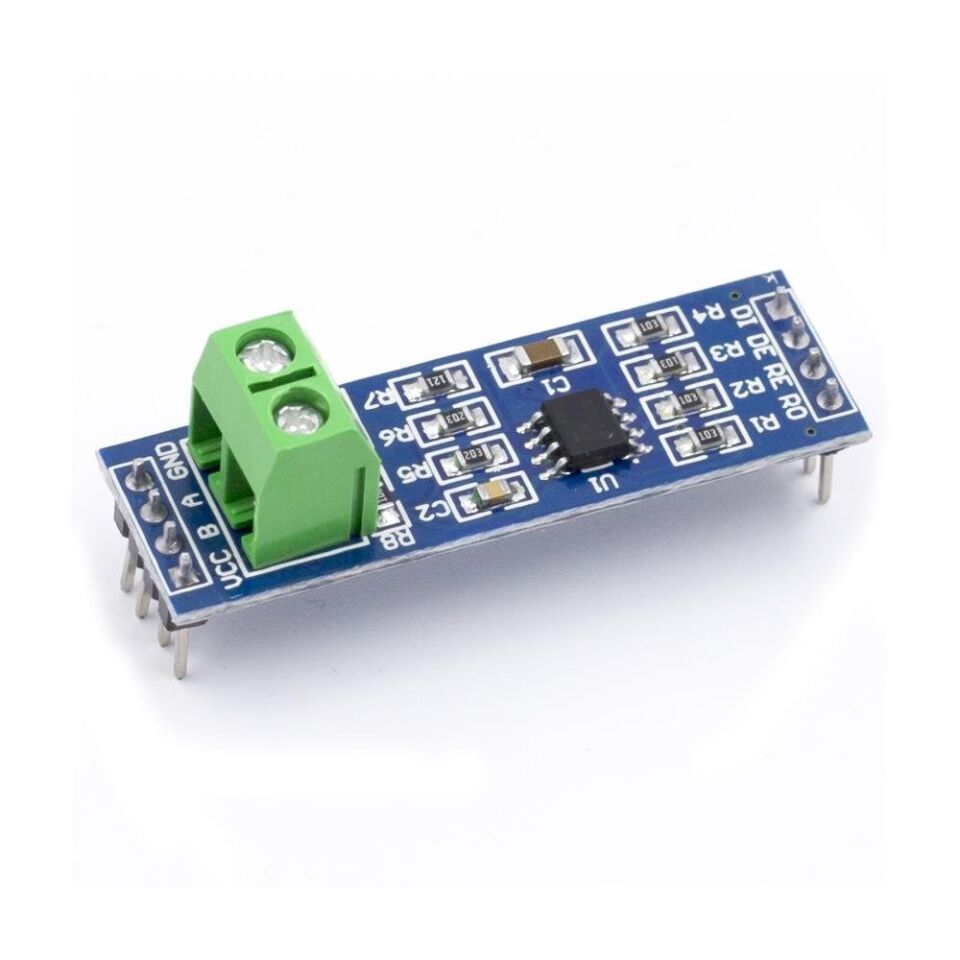

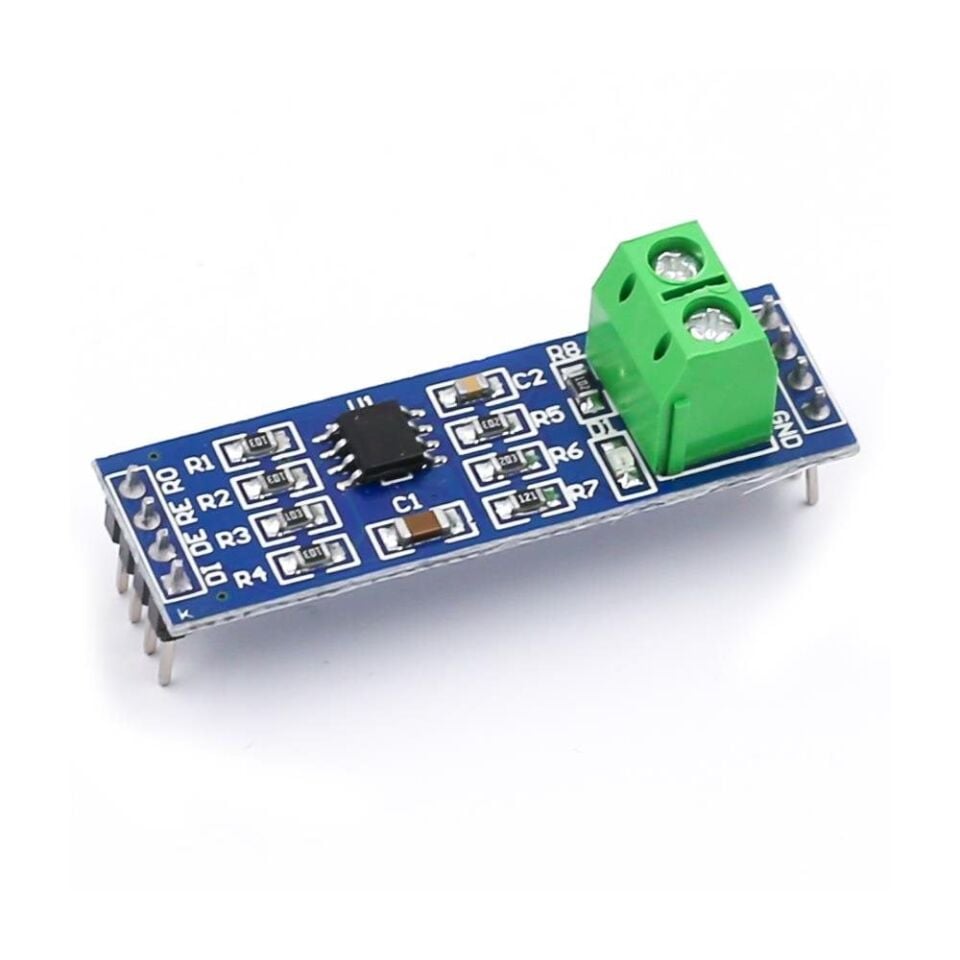

TTL-RS485 Seri Dönüştürücü Kartı - MAX485

TTL-RS485 Seri Dönüştürücü Kartı, mikrodenetleyicilerin UART (TTL seviye) çıkışını endüstriyel RS-485 protokolüne çeviren küçük bir arayüz kartıdır. Kartın kalbinde MAX485 entegre devresi bulunur; bu entegre tek sürücü ve tek alıcıdan oluşan yarı çift yönlü bir hat sürücüsüdür. Arduino, ESP32, STM32 gibi denetleyicilerin TX/RX pinlerinden gelen TTL seviyesindeki (0-5V ya da 0-3,3V) seri veri, kart üzerinde diferansiyel A/B hattına dönüştürülerek uzun mesafelere ve elektriksel gürültüden daha az etkilenerek iletilebilir. DE ve RE pinleri ile gönderme ve alma yönü yazılımsal olarak kontrol edilir, böylece tek bir çift kablo üzerinden birden fazla cihaz aynı hatta bağlanabilir. Kart; endüstriyel otomasyon, bina yönetim sistemleri ve çok noktalı sensör ağları gibi TTL seviyesinin tek başına yetersiz kaldığı, uzun mesafeli ve gürültülü ortamlardaki uygulamalarda tercih edilir. Kart yalnızca RS-485 hattının fiziksel katmanını sağladığından, Modbus RTU gibi üst seviye bir haberleşme protokolünün mikrodenetleyici yazılımında ayrıca uygulanması gerekir.

Teknik Özellikler

Öne Çıkan Özellikler

• MAX485 entegresi sayesinde 2,5 Mbps'e kadar veri hızında haberleşme kurulabilir.
• Yarı çift yönlü RS-485 hattı ile tek bir çift kablo üzerinden birden fazla cihaz arasında iletişim sağlanır.
• Alıcı giriş direnci minimum 12 kΩ olduğu için aynı hat üzerine 32 adede kadar alıcı/verici bağlanabilir.
• DE ve RE pinleri ayrı kontrol edilebildiği için gönderme ve alma yönü mikrodenetleyici üzerinden hassas şekilde yönetilir.
• Diferansiyel sinyal iletimi, tek uçlu TTL hatlarına göre uzun mesafelerde ve gürültülü ortamlarda çok daha güvenilir veri iletimi sağlar.
• Kart 5V TTL lojik seviyesiyle çalıştığı için Arduino Uno, Mega, Nano gibi 5V mikrodenetleyici kartlarına doğrudan bağlanabilir.
• Sürücü çıkışındaki kısa devre koruması, hatalı kablolama durumunda entegrenin kalıcı hasar görme riskini azaltır.

Kullanım Alanları

• Bir üretim hattındaki birden fazla PLC veya sensör istasyonunun tek bir RS-485 hattı üzerinden merkezi bir denetleyiciye bağlanması.
• Çok katlı bir binada farklı katlara dağılmış sıcaklık ve nem sensörlerinin uzun kablo mesafesinde tek bir hatta toplanarak Arduino'ya aktarılması.
• Sera veya tarımsal otomasyon sisteminde birden fazla toprak nemi sensörünün ortak RS-485 hattı üzerinden okunup sulama vanalarının buna göre tetiklenmesi.
• Modbus RTU protokolü ile çalışan bir enerji analizörünün veya frekans invertörünün mikrodenetleyici ile haberleştirilmesi.
• Uzun kablo mesafesi gerektiren bir depoda birden fazla RFID okuyucunun tek hat üzerinden merkezi bir kayıt sistemine bağlanması.
• Elektriksel gürültünün yoğun olduğu bir fabrika ortamında motor sürücü kartlarının durum bilgisinin güvenilir şekilde bir izleme yazılımına iletilmesi.
• Akıllı bina otomasyonunda aydınlatma ve iklimlendirme kontrol panellerinin merkezi bir yönetim yazılımıyla tek bir RS-485 omurga hattı üzerinden haberleşmesi.

Bağlantı ve Kullanım

Kartın VCC ve GND pinleri mikrodenetleyicinin 5V ve GND çıkışına bağlanır; DI (veri girişi) pini denetleyicinin TX pinine, RO (veri çıkışı) pini ise RX pinine bağlanarak TTL seviyesindeki seri veri kart üzerinden aktarılır. DE ve RE pinleri genellikle birbirine kısa devre edilip mikrodenetleyicinin boş bir dijital çıkışına bağlanır; bu pin HIGH yapıldığında kart veri gönderme, LOW yapıldığında veri alma moduna geçer. A ve B terminalleri, hattın diğer ucundaki ikinci bir RS-485 kartının veya cihazın A ve B uçlarına bükümlü kabloyla bağlanır; hat uzunluğu arttıkça hattın iki ucuna 120Ω'luk sonlandırma direnci eklenmesi önerilir. Yazılım tarafında veri gönderilmeden önce DE/RE HIGH yapılıp gönderim bitince tekrar LOW konuma alınmalıdır, aksi halde alıcı taraf gelen veriyi doğru okuyamaz. Aynı hatta birden fazla kart bağlanacaksa tüm cihazların aynı baud hızında ve aynı UART ayarlarında (veri biti, parite, dur biti) çalışacak şekilde yapılandırılması gerekir. Hat topolojisinde yıldız bağlantı yerine düz bir hat üzerinde art arda bağlanan cihazlar tercih edilmeli, uzun saplama kabloları sinyal bozulmasını önlemek için mümkün olduğunca kısa tutulmalıdır.

Paket İçeriği

• 1 adet TTL-RS485 seri dönüştürücü kartı (üzerinde MAX485 entegresi monteli)
• RS-485 hattı için A/B bağlantı noktaları
• TTL tarafı için VCC, GND, DI, RO, DE, RE pin bağlantı noktaları

Dikkat Edilmesi Gerekenler

• Kart 5V ile beslendiğinde RO çıkışı 5V seviyesindedir; 3,3V mikrodenetleyicilerde (ESP32, STM32) RO ucu doğrudan RX pinine bağlanırsa MCU girişi zarar görebilir. Bu durumda RO hattında gerilim bölen veya seviye çevirici kullanılmalıdır (DI girişi 3,3V lojikle doğrudan sürülebilir).
• DE ve RE pinleri doğru yönetilmezse kart veri gönderemez veya gönderdiği veriyi kendi alıcısıyla çakıştırabilir.
• A ve B uçlarının ters bağlanması haberleşmenin tamamen kesilmesine neden olur; hattaki tüm kartlarda A-A, B-B eşleşmesine dikkat edilmelidir.
• Uzun mesafeli veya yüksek hızlı hatlarda, hattın her iki ucuna 120Ω sonlandırma direnci eklenmezse sinyal yansımaları nedeniyle veri hataları artar.
• Aynı RS-485 hattına bağlı birden fazla vericinin aynı anda veri göndermesi (bus çakışması) entegreye zarar verebileceğinden, yazılımda her an sadece bir cihazın DE pininin aktif olmasına dikkat edilmelidir.
• Ortak toprak hattı bulunmayan uzak cihazlar arasında büyük potansiyel farkları oluşabilir; bu tür kurulumlarda izoleli bir RS-485 dönüştürücü tercih edilmesi önerilir ve mümkünse hatların ortak bir referans topraklamaya sahip olması sağlanmalıdır.
