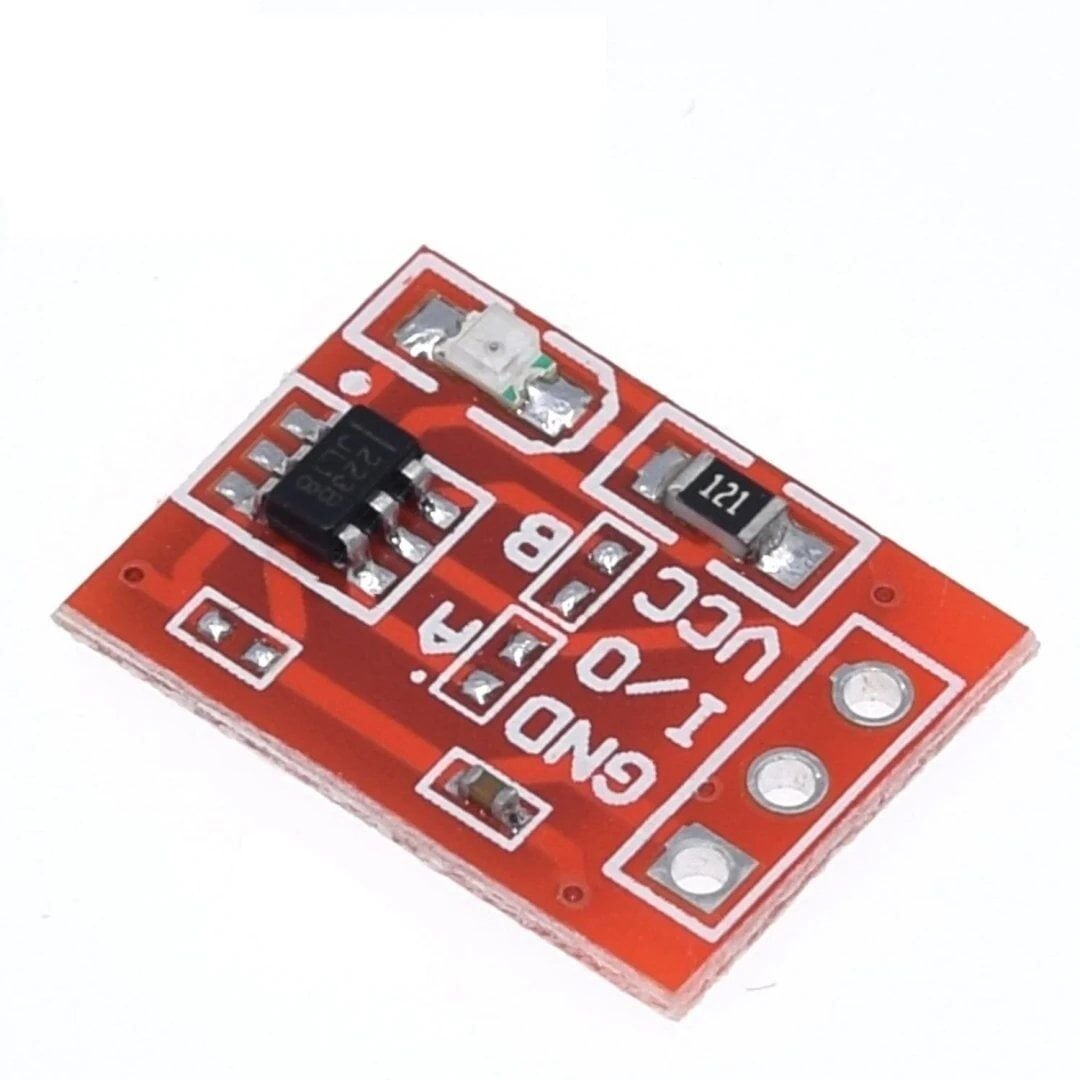

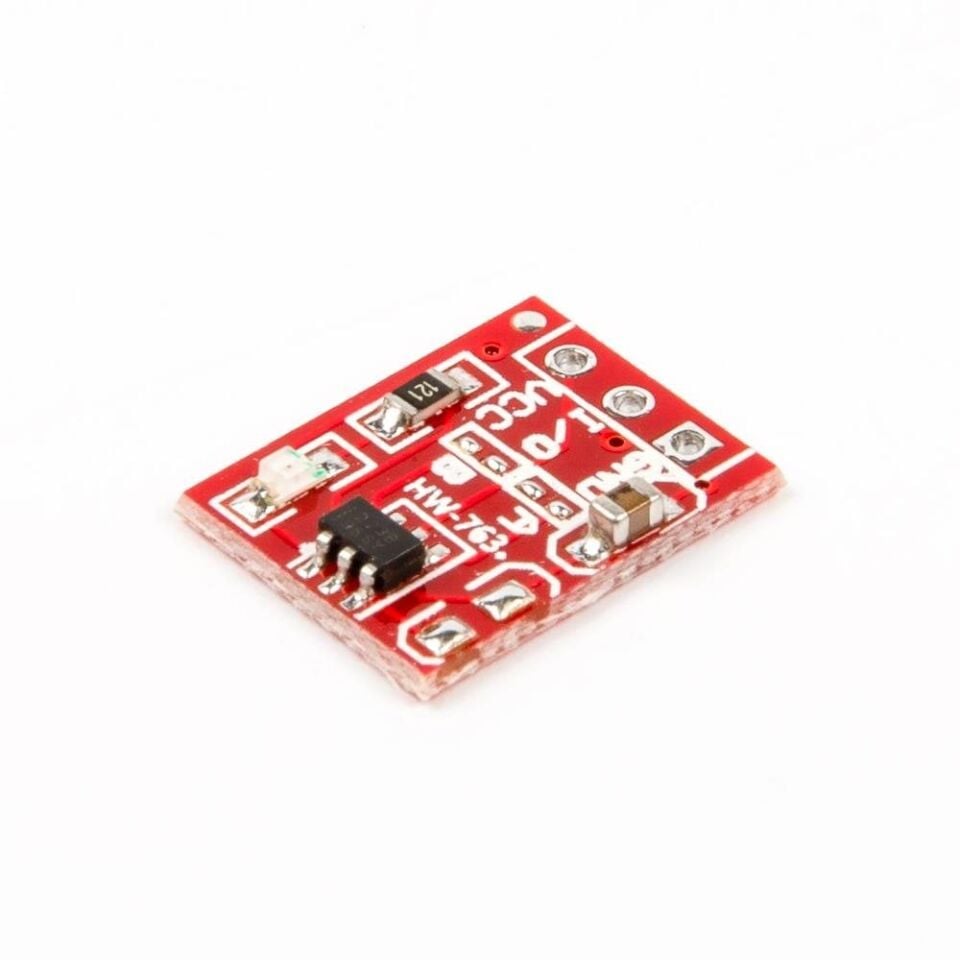

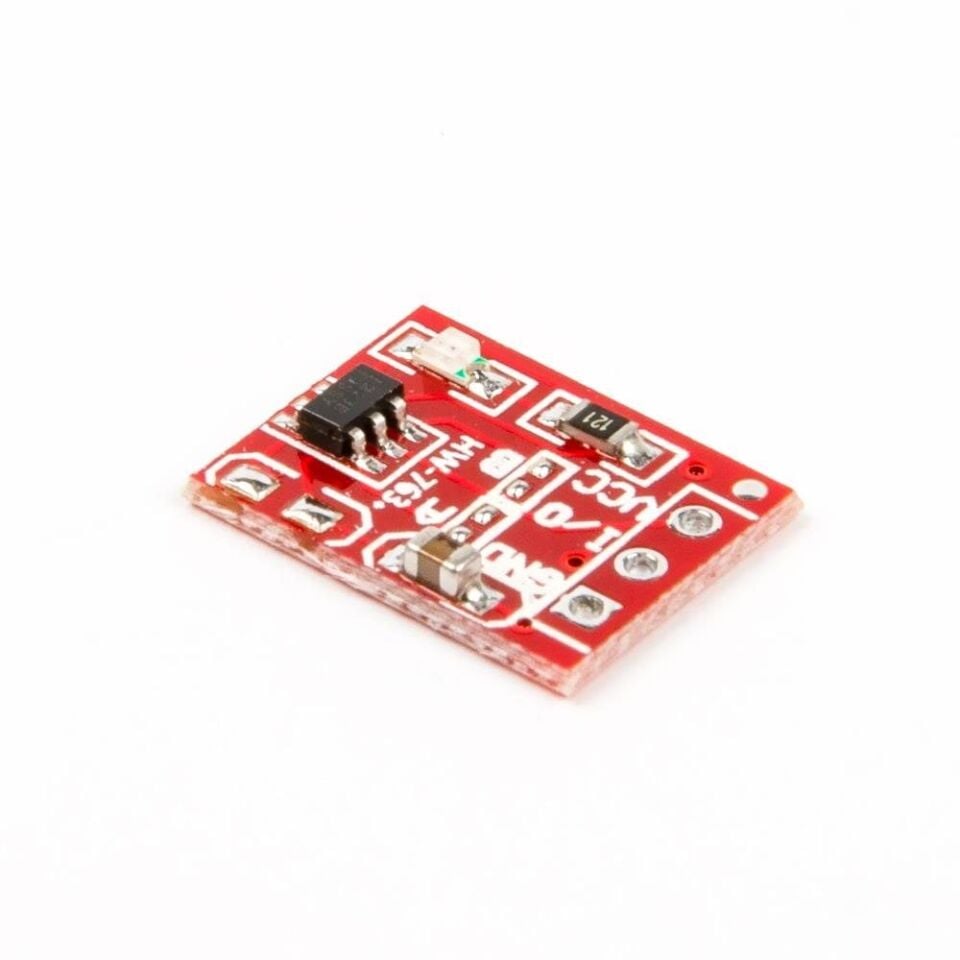

TTP223 Dokunmatik Sensör Modülü

TTP223 Dokunmatik Sensör Modülü, parmak dokunuşuyla oluşan kapasitans değişimini algılayarak dijital bir çıkış üreten kapasitif bir dokunma sensörüdür. Modülün merkezindeki TTP223 entegresi, bakır dokunma yüzeyine parmak değdiğinde bu değişimi otomatik kalibre edip HIGH veya LOW seviyesinde bir sinyale çevirir; mekanik buton kullanılmadığı için aşınmaya karşı dayanıklıdır. Üç pinli yapısı (VCC, GND, SIG) sayesinde Arduino, ESP8266, ESP32 gibi mikrodenetleyici kartlarına doğrudan bağlanabilir; dokunmatik anahtar, güvenli açma-kapama düğmesi veya arayüz kontrol elemanı olarak kullanılabilir. İnce yalıtkan paneller arkasına gizlenip sade görünüm istenen projelerde tercih edilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Mekanik bir buton veya switch içermediği için fiziksel aşınma, kontak oksitlenmesi ve temas arızası gibi klasik buton sorunları yaşanmaz.
• Otomatik kalibrasyon özelliği sayesinde harici bir ayar elemanına veya potansiyometreye ihtiyaç duymadan kararlı biçimde çalışır, ortam şartları değiştiğinde kendini yeniden ayarlar.
• Düşük güç tüketimi sayesinde pille veya güneş paneliyle beslenen taşınabilir devrelerde uzun süre kullanılabilir.
• Kart üzerindeki lehim köprüsü kısa devre edilerek anlık veya kilitleyici çalışma modları arasında kalıcı biçimde geçiş yapılabilir; bu sayede aynı modül farklı senaryolara uyarlanabilir.
• Dokunma yüzeyi ince yalıtkan bir panelin (cam, akrilik, plastik) arkasına yerleştirilerek dışarıdan görünmeyen, gizli ve neme karşı daha dayanıklı bir kontrol arayüzü oluşturulabilir.
• Tek hatlı dijital çıkışı sayesinde herhangi bir mikrodenetleyicinin dijital girişine ek bir sürücü katı veya kod kütüphanesi gerekmeden doğrudan bağlanabilir.
• Küçük boyutu ve üç pinli basit bağlantısı sayesinde hem hızlı prototipleme hem de nihai devre tasarımlarında kolayca yer bulur.

Kullanım Alanları

• Ev otomasyonu panelinde mekanik anahtar yerine düz bir dokunmatik yüzeyle ışığı veya bir prizi açıp kapatmak; kabartma yapmayan yüzeyi sayesinde duvara gömülü şık paneller tasarlamak mümkün olur.
• Arduino tabanlı bir kapı ziline dokunulduğunda buzzer üzerinden sesli veya LED üzerinden görsel bir uyarı tetiklemek, böylece geleneksel zil butonuna göre daha uzun ömürlü bir çözüm kurmak.
• Su geçirmez bir kutunun içine yerleştirilip kutu hiç açılmadan, kapağın dışından dokunularak açma-kapama düğmesi olarak kullanmak; bu sayede kutuya delik açmaya gerek kalmaz.
• Bir menü arayüzünde sayfa geçişi, seçim onayı veya modlar arasında geçiş için dokunmatik buton görevi görmesini sağlamak, klasik mikro switch'lere göre daha sessiz bir kullanım sunmak.
• Hijyenin öncelikli olduğu bir cihazda mekanik buton yerine parmak temasıyla çalışan, düz ve kolay temizlenebilen bir kontrol yüzeyi kurmak.
• 3D baskı bir kutunun kapağı arkasına gizlenerek dışarıdan hiç görünmeyen, düz yüzeyli bir güç anahtarı oluşturmak ve cihazın estetik görünümünü bozmamak.
• Bir robot veya otomasyon projesinde kapasitif dokunuşla başlat veya durdur komutu vermek; özellikle sık basılan noktalarda mekanik buton yorulmasını ortadan kaldırmak.

Bağlantı ve Kullanım

Modülün VCC pini 2,0-5,5V'luk besleme kaynağına, GND pini ortak topraklamaya, SIG pini ise Arduino veya benzeri bir kartın dijital giriş pinine bağlanır. Dokunma yüzeyine parmak değdiğinde SIG pini, kartın varsayılan ayarında HIGH seviyesine çıkar; anlık modda dokunma kalktığı anda tekrar LOW seviyesine döner. Kart üzerindeki lehim köprüsü kısa devre edilerek kilitleyici moda geçilebilir; bu modda her yeni dokunuş çıkışın önceki durumunu tersine çevirir, yani modül bir tür flip-flop anahtar gibi davranır. Kod tarafında ek bir kütüphaneye gerek kalmadan SIG pini basit bir dijital okuma fonksiyonuyla izlenir ve dokunma durumu doğrudan mikrodenetleyici tarafından değerlendirilir; harici bir debounce direnci veya yazılımsal gecikme eklemeye genellikle gerek duyulmaz, ve 3,3V ile çalışan bir kartla kullanılacaksa modülün VCC pinine yine 3,3V verilebilir, çünkü TTP223 entegresinin geniş voltaj aralığı sayesinde çıkış seviyesi de besleme voltajıyla orantılı biçimde ölçeklenir ve ayrı bir seviye dönüştürücü katına genellikle gerek kalmaz.

Paket İçeriği

• 1 x TTP223 Dokunmatik Sensör Modülü
• Bağlantı için ayrıca dupont tipi jumper kablo temin edilmesi önerilir (pakete dahil değildir)

Dikkat Edilmesi Gerekenler

• Besleme voltajını 5,5V'un üzerine çıkarmayın; TTP223 entegresi bu sınırın üzerinde kalıcı olarak zarar görebilir ve modül tamamen kullanılamaz hale gelebilir.
• Modül enerjilendiği anda dokunma yüzeyine bir parmak veya iletken bir cisim değmiş durumdaysa, entegre bu durumu yanlışlıkla referans olarak kalibre edebilir ve sonraki algılamalar hatalı çalışabilir; bu durumda modülü kısa süreliğine enerjisiz bırakıp yüzeye hiçbir şey değmezken tekrar başlatmak sorunu genellikle çözer.
• Dokunma yüzeyinin üzerine kalın veya topraklı bir metal panel yerleştirilmesi algılamayı zayıflatabilir ya da tamamen engelleyebilir; metal olmayan ince cam, akrilik veya plastik paneller tercih edilmelidir.
• Anlık ve kilitleyici mod arasında geçiş yapmadan önce lehim köprüsü ayarının doğru konumda olduğundan ve köprünün sağlam lehimlendiğinden emin olun; gevşek bir lehim köprüsü kararsız çalışmaya yol açabilir.
• Nemli, yoğuşmaya açık veya suyun doğrudan yüzeye temas ettiği ortamlarda dokunma yüzeyinde biriken su yanlış tetiklemelere yol açabilir; bu tür ortamlarda modülü ek bir yalıtkan kapak arkasına yerleştirmek önerilir.
• SIG çıkışını doğrudan yüksek akım çeken bir motor veya röle bobini gibi bir yükü sürmek için kullanmayın; çıkış akımı sınırlıdır, bu tür yükler için araya bir röle modülü veya transistör katı eklenmelidir.
