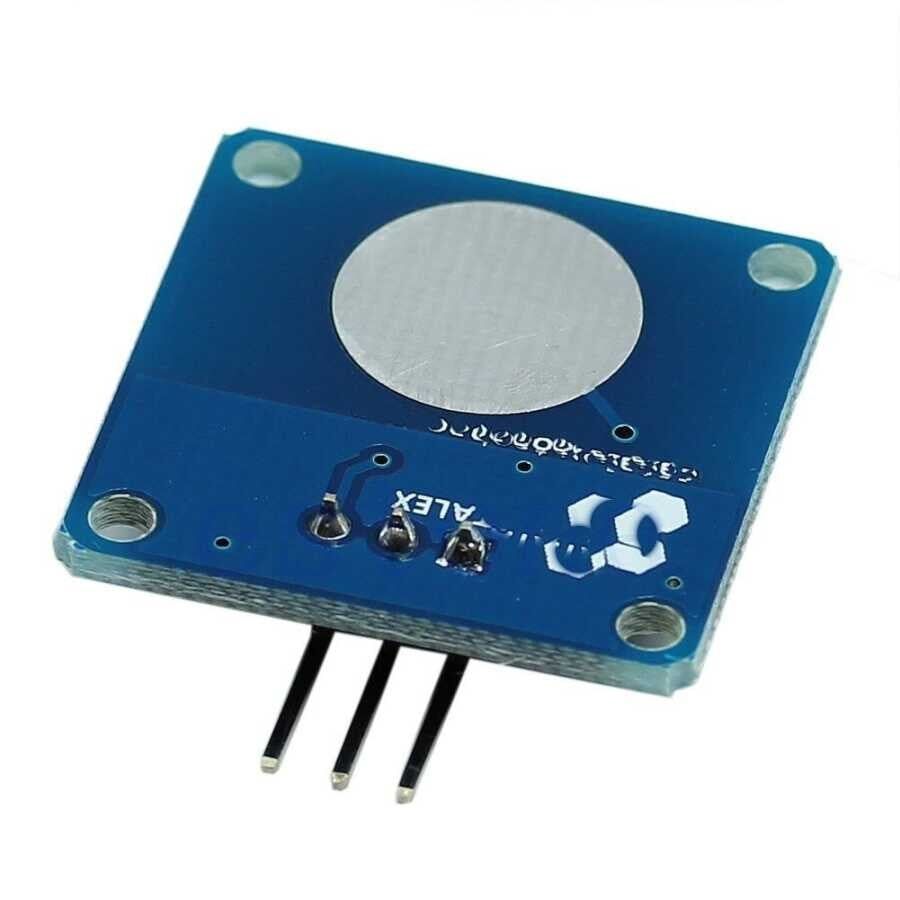

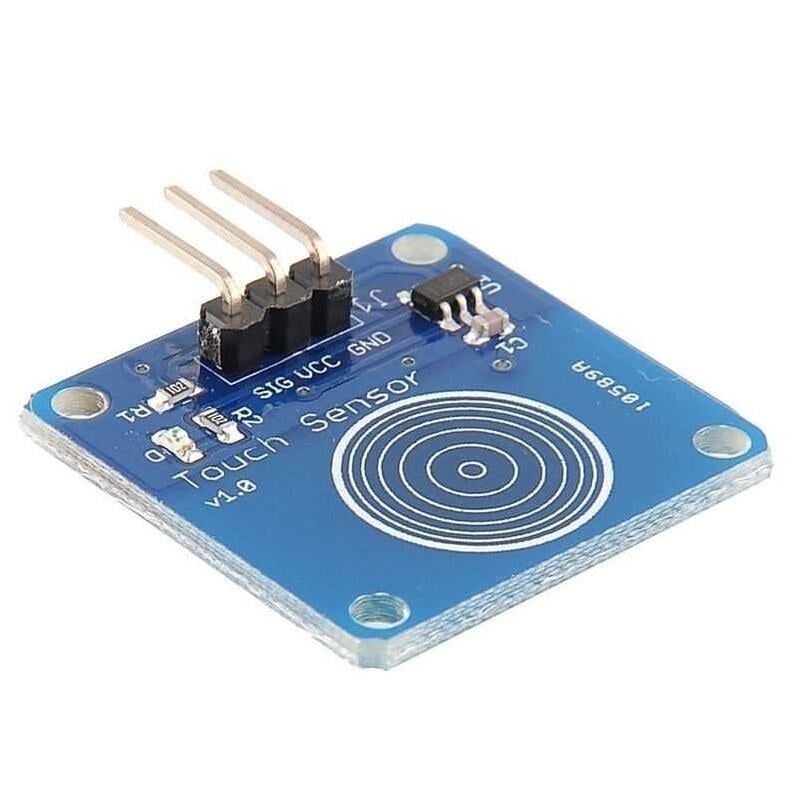

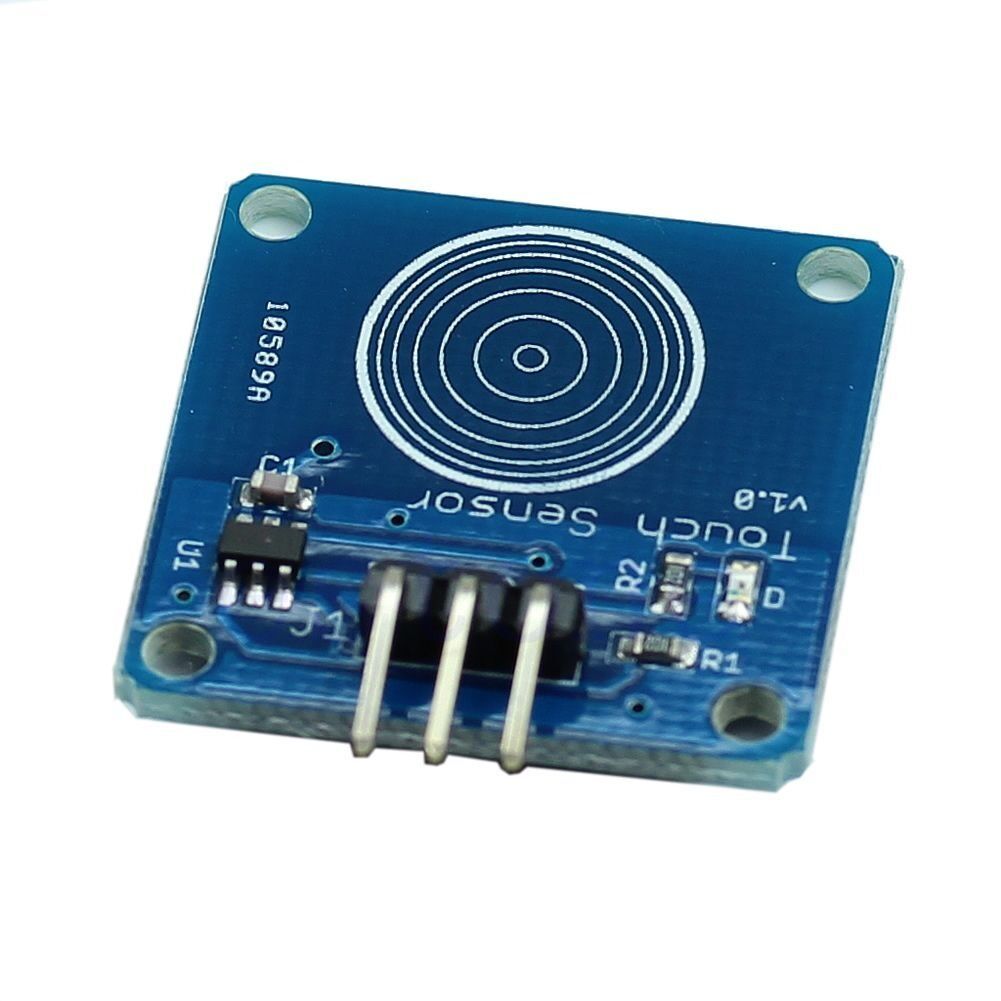

TTP223B Dijital Dokunmatik Sensör Modülü

TTP223B Dijital Dokunmatik Sensör Modülü, Tontek firmasının ürettiği TTP223B entegresi üzerine kurulu kapasitif bir dokunma algılama kartıdır. Modül üzerindeki bakır dokunma yüzeyine parmak değdiğinde entegre, yüzeydeki kapasite değişimini algılar ve SIG ucundan dijital bir yüksek seviye sinyali üretir; parmak çekildiğinde bu sinyal tekrar düşük seviyeye döner. Mekanik bir buton veya switch gibi hareketli parça içermediği için ömrü uzundur, tekrarlı kullanımda aşınmaz, nem ve toza karşı da klasik butonlara göre daha dayanıklıdır. Kart üzerindeki lehim köprüleri ile çıkış modu ve lojik seviyesi ayarlanabilir; bu sayede hem anlık basma hem de kilitli açma-kapama davranışı elde edilebilir. Entegrenin dahili otomatik kalibrasyon devresi, ortam sıcaklığı ve nem gibi etkenlerden kaynaklanan yavaş kaymaları kendiliğinden telafi ederek kararlı bir eşik değeri korur. Arduino, ESP8266, ESP32 gibi 3,3V-5V lojik seviyeli mikrodenetleyicilerle doğrudan uyumludur ve ek bir sürücü devresi veya seviye dönüştürücü gerektirmez.

Teknik Özellikler

Öne Çıkan Özellikler

• Mekanik parça içermediği için buton yorulması, kontak kirlenmesi ve zamanla oluşan tık sesi gibi klasik anahtar sorunları yaşanmaz.
• Çok düşük bekleme akımı sayesinde pil ile çalışan taşınabilir projelerde sürekli açık bırakılsa bile enerji tüketimini belirgin şekilde artırmaz.
• Kart arkasındaki lehim köprüleri ile anlık basma veya kilitli açma-kapama davranışı arasında donanımsal olarak seçim yapılabilir; yazılım tarafında ek bir mod değiştirme koduna gerek kalmaz.
• Dahili otomatik kalibrasyon özelliği, sıcaklık ve nem gibi çevresel değişimlerden kaynaklanan hatalı tetiklenmeleri ve yanlış algılamaları azaltır.
• Dokunulduğunda yanan durum LED'i, sinyali mikrodenetleyiciye bağlamadan önce dokunmanın algılanıp algılanmadığını görsel olarak doğrulama imkanı verir.
• Tek bir dijital çıkış ucu ile çalıştığı için ek kütüphane, seri haberleşme veya karmaşık kodlama gerektirmez; digitalRead ile doğrudan okunabilir.
• 3 pinli sade yapısı sayesinde breadboard üzerinde hızlıca denenebilir ve nihai devreye kolayca entegre edilebilir.

Kullanım Alanları

• Dokunmatik açma-kapama düğmesiyle çalışan LED şerit veya aydınlatma panellerinde mekanik anahtarın yerini alarak parmak dokunuşuyla ışığı yakıp söndürmek.
• Su geçirmez muhafaza kullanılan dış mekan cihazlarında, muhafazayı delmeden camın veya plastik kapağın arkasından dokunma algılamak.
• Robotik projelerde gövde üzerine yerleştirilip dokunma ile motorun çalışmasını başlatan veya durduran bir tetikleyici olarak kullanmak.
• Ev otomasyonu panellerinde ışık, fan veya perde motorunu röle üzerinden tek dokunuşla kontrol eden arayüz düğmesi olarak kullanmak.
• Öğrenci ve hobi projelerinde klasik mekanik buton yerine parmak dokunuşuyla mikrodenetleyiciye dijital giriş üreten deneysel bir arayüz kurmak.
• Kiosk veya bilgi panolarında, kullanıcının ekrana veya yüzeye dokunmasıyla bir sonraki adımı tetikleyen gizli bir dokunma noktası oluşturmak.
• Dekoratif ahşap veya akrilik bir panelin arkasına gizlenerek, panele dokunulduğunda devreye giren saklı bir anahtar noktası oluşturmak.

Bağlantı ve Kullanım

Modülün VCC ucu mikrodenetleyicinin 3,3V veya 5V besleme hattına, GND ucu ise ortak toprak hattına bağlanır. SIG ucu Arduino üzerinde dijital bir giriş pinine bağlanarak pinMode ile INPUT olarak tanımlanır ve digitalRead ile dokunma durumu okunur; harici bir pull-up veya pull-down direnci eklemeye gerek yoktur çünkü çıkış her durumda belirli bir seviyeye sabitlenir. Dokunma algılandığında SIG ucu fabrika ayarında yüksek seviyeye çıkar, parmak yüzeyden çekildiğinde tekrar düşük seviyeye döner; bu davranış anlık modda geçerlidir. Kart arkasındaki lehim köprüsü kısa devre edilerek çıkış kilitli moda alınabilir; bu durumda her dokunuş çıkışın durumunu tersine çevirir ve bir sonraki dokunuşa kadar o seviyede kalır. Röle, transistör veya MOSFET gibi daha yüksek akım çeken bir yükü sürmek istendiğinde, SIG çıkışı doğrudan yükü beslemek yerine bir sürücü katının tetikleme girişine bağlanmalıdır. Modül, 5V üzerinden beslenen bir USB güç bankasıyla veya 3,3V veren bir batarya devresiyle de sorunsuz çalışır; besleme kaynağının kararlı ve gürültüsüz olması yanlış tetiklenmeleri azaltır.

Paket İçeriği

• 1 adet TTP223B Dijital Dokunmatik Sensör Modülü
• Modülle birlikte ayrı bir bağlantı kablosu, direnç veya montaj vidası gönderilmez; kutuda yalnızca sensör kartının kendisi bulunur.

Dikkat Edilmesi Gerekenler

• Modülü kalın metal yüzeylerin arkasına yerleştirmeyin; metal, kapasitif algılamayı bozar veya tamamen engeller.
• Besleme geriliminin 5,5V'u aşmaması gerekir, aksi halde entegre kalıcı olarak zarar görebilir.
• Dokunma yüzeyinin üzerini kalın, metalik veya nemli bir malzeme ile kapatmak algılama hassasiyetini düşürebilir ya da algılamayı tamamen engelleyebilir.
• Kart ilk enerjilendiğinde kısa bir süre otomatik kalibrasyon yapar, bu sürede dokunma yüzeyine temas edilmemelidir; aksi halde eşik değeri hatalı ayarlanabilir.
• Lehim köprüsü ile mod veya polarite değiştirirken komşu pedleri kısa devre etmemeye ve fazla lehim bırakmamaya dikkat edilmelidir.
• SIG hattını uzun kablolarla uzatmak, hattın anten gibi davranarak parazit toplamasına ve yanlış tetiklenmeye yol açabilir; mümkün olduğunca kısa kablo kullanılmalıdır.
• Modülü nemli veya sıvıyla doğrudan temas edecek ortamlarda kullanırken PCB'nin kendisinin su geçirmez olmadığı unutulmamalı, gerekirse ayrı bir muhafaza kullanılmalıdır.
