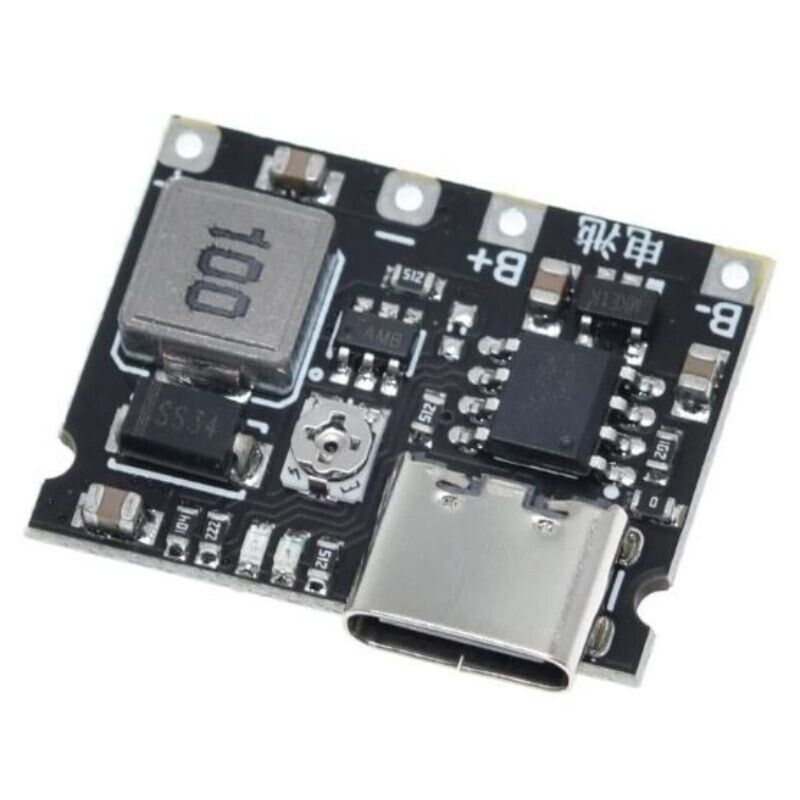

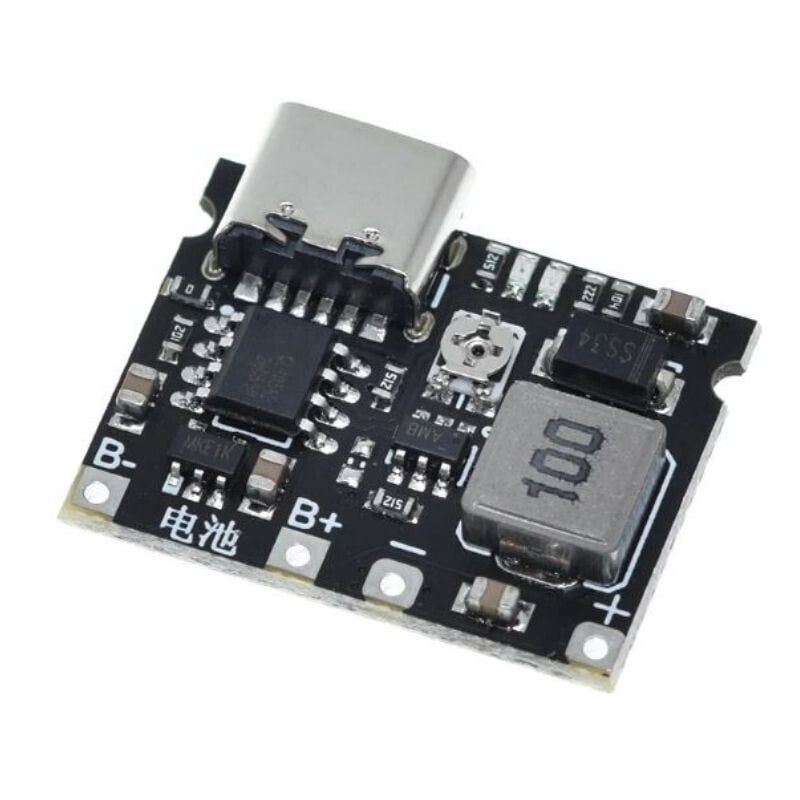

Type-C Li-ion 18650 Batarya Şarj Devre - DC-DC Voltaj Yükseltici

Type-C Li-ion 18650 Batarya Şarj Devresi, tek hücreli 18650 lityum-iyon bataryaları Type-C USB girişinden güvenli şekilde şarj etmek ve bataryadan gelen değişken voltajı dahili DC-DC yükseltici katıyla sabit bir çıkış seviyesine dönüştürmek için tasarlanmış küçük boyutlu bir güç yönetim kartıdır. Kart üzerindeki şarj kontrol devresi, bataryayı sabit akım ve sabit voltaj kademeleriyle 4,2V tam şarj seviyesine kadar doldurur; entegre koruma devresi aşırı şarj, aşırı deşarj ve kısa devre durumlarına karşı bataryayı korur. Bir Li-ion hücrenin voltajı deşarj sırasında 4,2V'tan yaklaşık 3V seviyesine kadar düşer; bu düşüş doğrudan beslemeye yansırsa bağlı devre kararsız çalışabilir. Kart üzerindeki boost katı, bu değişken batarya voltajını USB uyumlu cihazların beslenmesi için gereken sabit seviyeye çıkararak beslemeyi dengeler. Type-C konnektörün yönsüz yapısı sayesinde kablo takarken yön gözetmeye gerek kalmaz. Bu özellikleriyle kart, mikrodenetleyici projelerinde taşınabilir güç kaynağı, pille çalışan devrelerde hem şarj hem besleme ihtiyacını ve el yapımı taşınabilir güç kaynağı tasarımlarını tek kart üzerinde çözmeyi amaçlar. Küçük boyutu ve az sayıda dış bağlantı ucu sayesinde, ayrı bir şarj devresi ile ayrı bir yükseltici devre kartını bir arada kablolamak yerine tek bir kartla sadeleştirilmiş bir güç hattı kurmak mümkün olur.

Teknik Özellikler

Öne Çıkan Özellikler

• Type-C USB girişi sayesinde güncel telefon şarj kablolarıyla doğrudan uyumlu çalışır, projeye özel ayrı bir mikro USB kablosu taşımaya gerek kalmaz.
• Dahili DC-DC yükseltici devresi, bataryanın kullanım sırasında düşen voltajını dengeli bir çıkış seviyesinde tutarak USB uyumlu cihazların ve mikrodenetleyici kartlarının kararlı şekilde beslenmesine imkan tanır.
• Aşırı şarj ve aşırı deşarj koruması, bataryanın güvensiz voltaj seviyelerine çıkmasını veya inmesini engelleyerek hücre ömrünün uzamasına katkı sağlar.
• Şarj durumu LED gösterge üzerinden takip edilebildiğinden bataryanın şarj olup olmadığı veya dolduğu, kart üzerine bakılarak kolayca anlaşılır.
• Kompakt boyutu sayesinde taşınabilir proje kutularına, el yapımı taşınabilir güç kaynağı tasarımlarına ve dar montaj alanı gerektiren giyilebilir projelere kolayca entegre edilebilir.
• Kısa devre korumalı yapısı, çıkış uçlarının istemsizce birbirine değmesi durumunda batarya ve devrenin zarar görme riskini azaltır.
• Şarj ve boost fonksiyonlarının tek kart üzerinde toplanması, ayrı bir şarj modülü ve ayrı bir voltaj yükseltici modül kullanma ihtiyacını ortadan kaldırarak proje kartını sadeleştirir.

Kullanım Alanları

• Arduino veya ESP32 tabanlı taşınabilir bir projeyi 18650 batarya ile besleyip, proje kutusunun dışına çıkan Type-C girişinden akşamları evde şarj etmek.
• Kendi yapımı mini taşınabilir güç kaynağı projesinde bataryayı şarj eden ve aynı zamanda bağlı cihaz için sabit çıkış üreten tek kart çözümü olarak kullanmak.
• Sahada veya tarlada çalışan bir sensör ya da veri toplama cihazını 18650 batarya ile beslemek, gün sonunda cihazı toplayıp Type-C kablosuyla şarj etmek.
• El yapımı LED aydınlatma projelerinde bataryadan gelen dalgalı voltajı sabit seviyeye çıkarıp LED şerit sürücü devresini beslemek.
• Robotik projelerde küçük motor sürücü kartlarına kararlı besleme sağlarken, batarya bittiğinde aynı kart üzerinden şarj etmek ve robotu tekrar sahaya sürmek.
• Kamp veya doğa yürüyüşü gibi elektrik şebekesinden uzak kullanımlar için taşınabilir bir USB fener ya da lamba projesinde batarya şarj ve besleme yönetimini tek kart üzerinde toplamak.
• Ders veya atölye çalışmalarında öğrencilere lityum batarya şarj ve DC-DC dönüştürme prensiplerini pratik bir kart üzerinden göstermek.

Bağlantı ve Kullanım

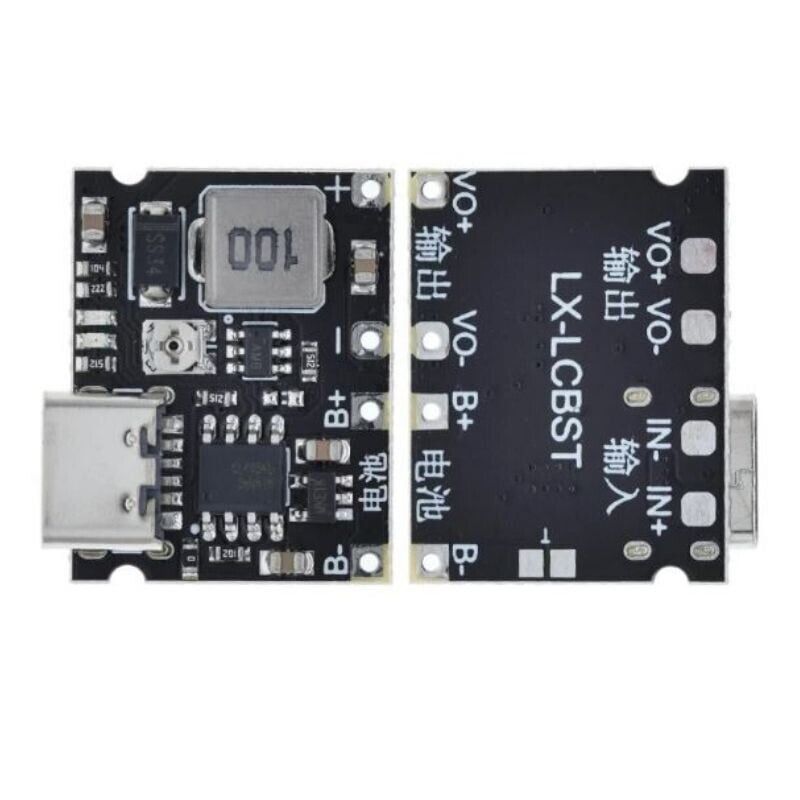

Kartın B+ ve B- olarak işaretlenmiş uçları 18650 bataryanın sırasıyla artı ve eksi kutuplarına lehimlenir veya pil yuvası kabloları ile bağlanır; bu bağlantı yapılırken kutupların ters bağlanmamasına dikkat edilmelidir, çünkü ters bağlantı hem karta hem bataryaya kalıcı zarar verebilir. Şarj işlemi için kart üzerindeki Type-C girişine standart bir 5V USB güç kaynağından gelen kablo takılır; şarj başladığında durum LED'i yanar, batarya tam dolduğunda ise LED'in durumu veya rengi değişerek şarjın tamamlandığını bildirir. Boost çıkışının bulunduğu uçlar beslenecek devrenin güç girişine bağlanır; besleme hattı bağlanmadan önce çıkış voltajının bir multimetre ile ölçülüp hedef devre ile uyumlu olduğunun doğrulanması önerilir. İlk kullanımdan önce bataryanın tam dolu olmayan bir seviyede takılıp kısa bir şarj denemesiyle LED davranışının gözlemlenmesi, bağlantıların doğru yapıldığını teyit etmenin pratik bir yoludur. Kart üzerinde ayrı bir açma/kapama anahtarı bulunmuyorsa çıkış, batarya bağlı ve yeterli voltajda olduğu sürece aktif kalabilir; bu nedenle uzun süreli kullanılmayacak projelerde bataryanın karttan ayrılması önerilir.

Paket İçeriği

• 1 x Type-C Li-ion 18650 Şarj ve DC-DC Voltaj Yükseltici Devre Kartı
• 18650 batarya ve Type-C şarj kablosu pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Batarya bağlanırken B+ ve B- kutuplarının doğru yönde bağlandığından emin olunmalı, ters bağlantı karta ve bataryaya kalıcı zarar verebilir.
• Kartın taşıyabileceği maksimum şarj ve çıkış akımı aşılmamalı, yüksek akım çeken cihazlar bu kart üzerinden beslenmemelidir.
• Hasarlı, şişmiş, aşırı ısınan veya kapasitesi belirgin şekilde düşmüş 18650 bataryalar kullanılmamalı, bu tür bataryalar yangın ve patlama riski oluşturabilir.
• Kart uzun süre gözetimsiz şarjda bırakılmamalı, özellikle ilk kullanımda şarj süreci gözle takip edilmelidir.
• Kart nemden, sudan ve kısa devreye yol açabilecek iletken yüzeylerden uzak tutulmalı, lehim noktalarına yabancı metal cisim temas ettirilmemelidir.
• Bazı 18650 hücrelerde dahili koruma devresi bulunur; bu tür korumalı hücreler kullanıldığında hücre boyu standart yuvalara sığmayabileceğinden hücre boyutu önceden kontrol edilmelidir.
• Lityum bataryalar aşırı sıcak veya aşırı soğuk ortamlarda şarj edilmemeli, şarj işlemi oda sıcaklığına yakın koşullarda yapılmalıdır.
• Kart ve batarya, çocukların kolayca erişemeyeceği ve doğrudan güneş ışığı almayan, ısı kaynaklarından uzak bir yerde saklanmalı ve kullanılmalıdır.
