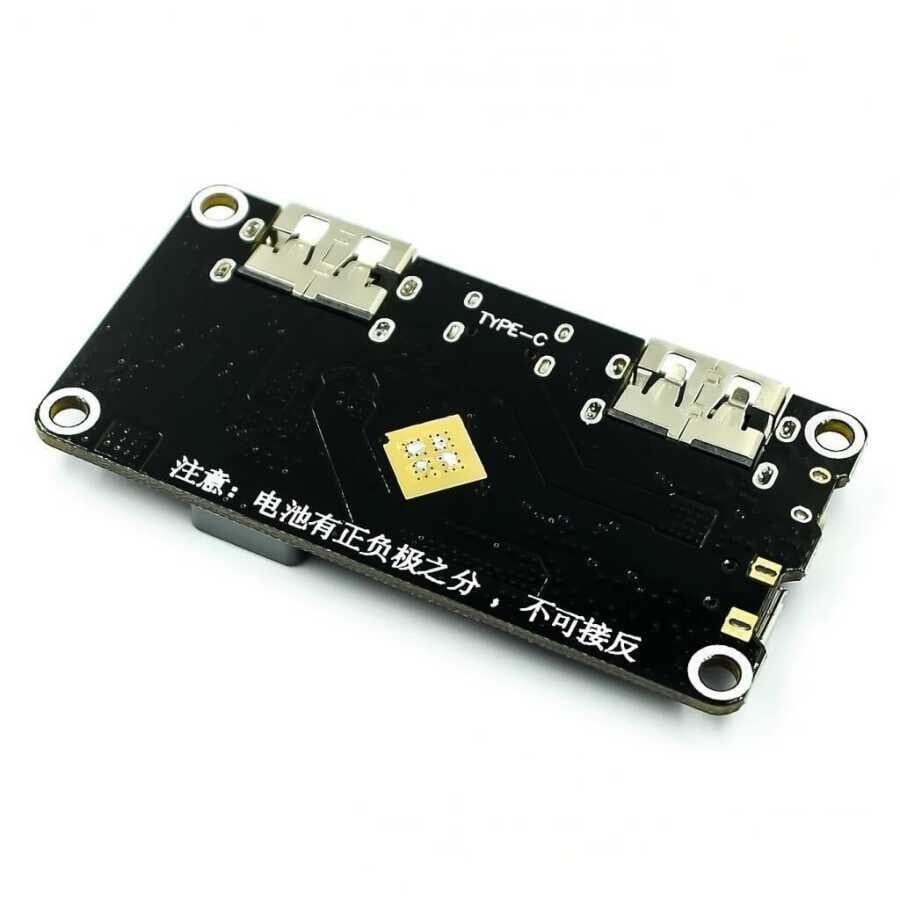

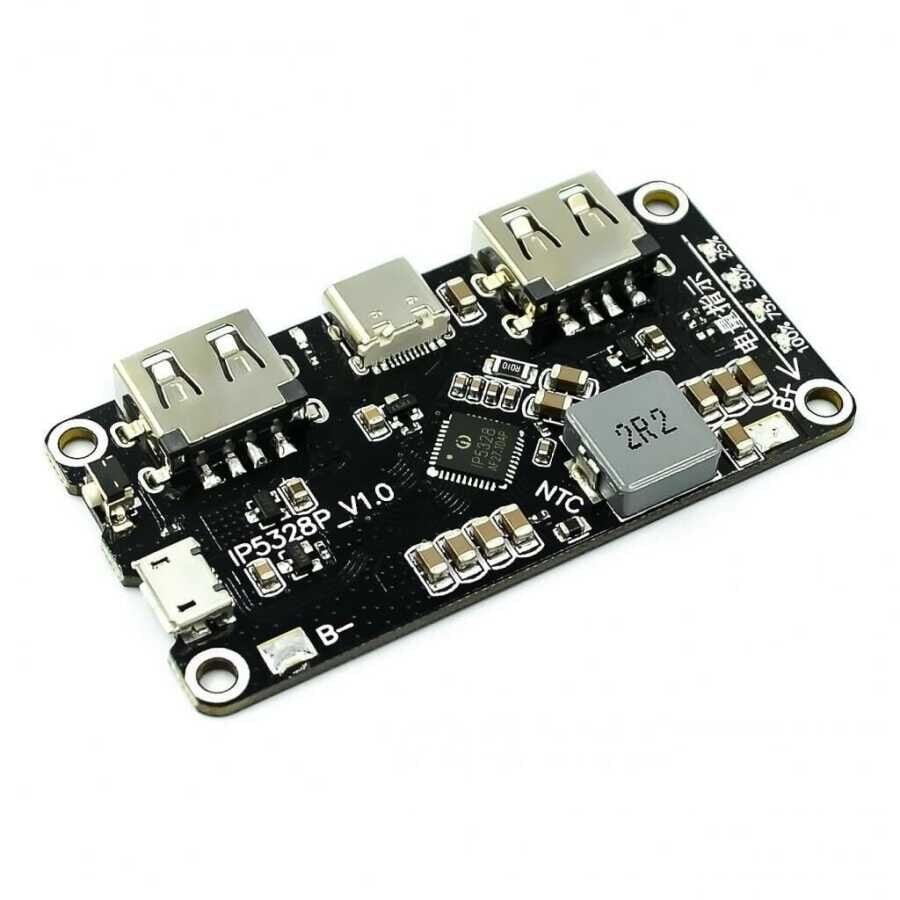

Type-C Powerbank Hızlı Şarj Devresi Qualcomm 3.0

Type-C Powerbank Hızlı Şarj Devresi, kendi taşınabilir şarj cihazınızı (powerbank) tasarlarken kullanabileceğiniz, Qualcomm Quick Charge 3.0 (QC3.0) protokolünü destekleyen bir yükseltici (boost) şarj devresidir. Kart üzerindeki USB Type-C giriş portu üzerinden dahili lityum pil şarj edilirken, çıkış portu bağlı telefon veya tablet ile protokol üzerinden gerilim pazarlığı yaparak standart 5V yerine 9V veya 12V gibi daha yüksek gerilimlerde, dolayısıyla daha kısa sürede şarj sağlar. QC3.0, bir önceki QC2.0 sürümüne göre gerilimi 200 mV'lik ince adımlarla ayarlayarak hem hız hem verimlilik kazandırır; bağlı cihaz QC3.0 desteklemese bile devre standart USB şarj profillerine geri dönerek uyumluluğunu korur. Devre, hazır bir powerbank değil; DIY elektronik projelerinde hazır powerbank kutularına veya kendi tasarladığınız gövdelere monte edilerek pil ile birlikte tamamlanan bağımsız bir şarj/yükseltici modülüdür.

Teknik Özellikler

Öne Çıkan Özellikler

• Qualcomm Quick Charge 3.0 protokolünü destekleyerek uyumlu cihazlarda standart 5V şarja göre belirgin şekilde daha kısa şarj süresi sağlar.
• USB Type-C giriş portu sayesinde dahili pil, günümüzde yaygın olarak bulunan Type-C şarj adaptörleri ve kablolarıyla kolayca doldurulabilir.
• QC3.0'ın 200 mV'lik ince gerilim adımlama özelliği sayesinde bağlı cihazla en uygun gerilim seviyesi otomatik olarak, kullanıcı müdahalesi olmadan belirlenir.
• QC2.0 ve standart USB şarj profilleriyle geriye dönük uyumlu çalışabildiği için QC3.0 desteklemeyen cihazlarda da normal hızda güvenli şarj sağlar.
• Bağımsız PCB kart yapısı sayesinde kendi powerbank kutunuzu veya özel projenizi tasarlarken esnek, yeniden kullanılabilir bir yapı taşı olarak konumlanır.
• DC-DC boost dönüştürücü mimarisi, tek hücreli lityum pilin düşük çıkış geriliminden QC3.0'ın istediği yüksek çıkış gerilimlerini verimli şekilde üretir.
• Şarj (giriş) ve hızlı çıkış işlevlerini tek kart üzerinde birleştirdiği için ayrı bir şarj devresine ihtiyaç duymadan komple bir çözüm sunar.

Kullanım Alanları

• Kendi 18650 veya LiPo pilli powerbank kutunuzu monte ederken, pili şarj eden ve hızlı çıkış üreten ana devre katı olarak kullanmak.
• Sahada çalışan teknisyen veya mühendislerin, telefonlarını standart şarjdan çok daha hızlı dolduran, kendi ihtiyaçlarına göre tasarladıkları özel bir powerbank üretmesi.
• Kamp veya outdoor kullanımda güneş paneli, şarj kontrol devresi, pil ve bu QC3.0 kartının birleştirilmesiyle hızlı çıkışlı taşınabilir bir güç istasyonu oluşturmak.
• Elektronik eğitiminde öğrencilere hızlı şarj protokollerinin (QC3.0'ın D+/D- hatları üzerinden gerilim pazarlığı) gerçek bir devre üzerinde nasıl işlediğini uygulamalı göstermek.
• Atölye veya servis ortamında, aynı anda birden fazla telefonun hızlı şarj ihtiyacını karşılayan özel bir test/şarj istasyonu kurmak.
• Drone kumandası, aksiyon kamerası gibi taşınabilir cihazlar için sahada kullanılacak, QC3.0 destekli özel bir yedek güç kaynağı hazırlamak.
• Maker/hobi projelerinde mevcut bir kutu veya gövdeye entegre edilerek, ticari powerbanklara alternatif özelleştirilmiş bir şarj çözümü geliştirmek.

Bağlantı ve Kullanım

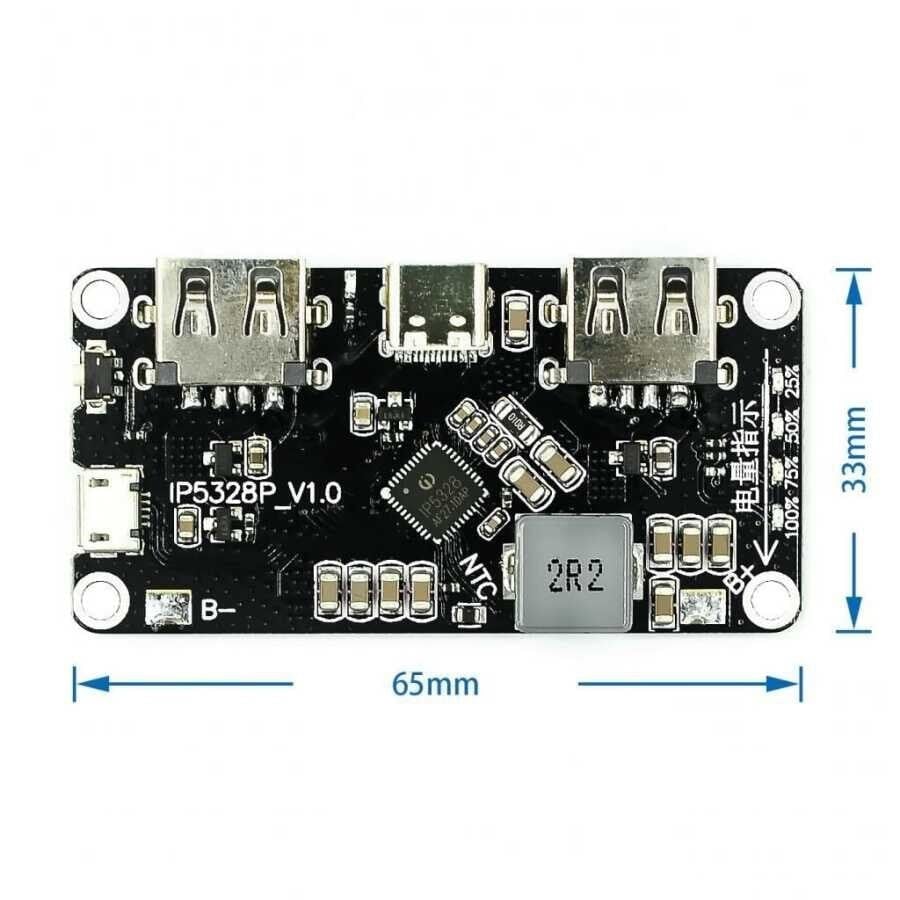

Kart üzerindeki batarya bağlantı pedleri (bu tip kartlarda genellikle B+ ve B- olarak etiketlenir) tek hücreli lityum pilin uçlarına lehimlenir; pil kutupları kesinlikle ters bağlanmamalı, lehimleme öncesi pedler multimetre ile kontrol edilmelidir. Dahili pili doldurmak için kart üzerindeki USB Type-C giriş portuna standart bir Type-C şarj kablosu takılır ve pil bu port üzerinden dolar; şarj sırasında kartın aşırı ısınmadığından emin olunmalıdır. Bağlı cihaza hızlı şarj sağlamak için devrenin çıkış portu, şarj edilecek telefon veya tabletin kablosuna bağlanır; QC3.0 destekleyen bir cihaz takıldığında devre otomatik olarak protokol pazarlığını başlatıp uygun gerilim seviyesini seçer. QC3.0 desteklemeyen bir cihaz bağlandığında devre standart 5V USB şarjına geri döner ve normal hızda şarj sağlamaya devam eder. Kartı bir kutuya monte ederken pil, düğme (varsa) ve gösterge elemanlarının kısa devre yapmayacak şekilde yalıtılmış olmasına dikkat edilmelidir.

Paket İçeriği

• 1 x Type-C Powerbank Hızlı Şarj Devresi (QC3.0 destekli modül)

Dikkat Edilmesi Gerekenler

• Bu ürün bir şarj/yükseltici devresidir; pil dahil değildir, uygun kapasitede ve sağlıklı bir lityum pil ile birlikte kullanılmalıdır.
• Pil bağlantısında kutupların (+/-) ters bağlanması kalıcı hasara, ısınmaya ve güvenlik riskine yol açabilir; lehimlemeden önce pedler dikkatle kontrol edilmelidir.
• QC3.0 hızlı şarj özelliği yalnızca karşı taraftaki cihaz da QC3.0 (veya uyumlu bir protokolü) desteklediğinde devreye girer; desteklemeyen cihazlarda standart 5V şarj gerçekleşir.
• Yüksek gerilimli (9V/12V) çıkış modlarında akım ve ısınma davranışı kullanılan pile, kabloya ve karşı cihaza göre değişebilir; kalın ve kaliteli bir Type-C kablo tercih edilmelidir.
• Lityum pillerin aşırı şarj, aşırı deşarj veya kısa devreye karşı korumasız kalmaması önemlidir; bu kart için üreticinin beyan ettiği doğrulanmış bir koruma değeri bulunmadığından, kullanılan pilin kendi koruma devresine (BMS) sahip olmasına özellikle dikkat edilmelidir.
• Montaj ve lehim işlemleri sırasında kart üzerindeki hatların kısa devre yapmamasına, nem ve sıvıdan uzak, iyi havalandırılan bir ortamda çalışılmasına özen gösterilmelidir.
• Kartı kapalı bir kutuya monte ederken şarj sırasında oluşabilecek ısının tahliye edilebileceği, yeterli hava akımına sahip bir yerleşim tercih edilmelidir.
