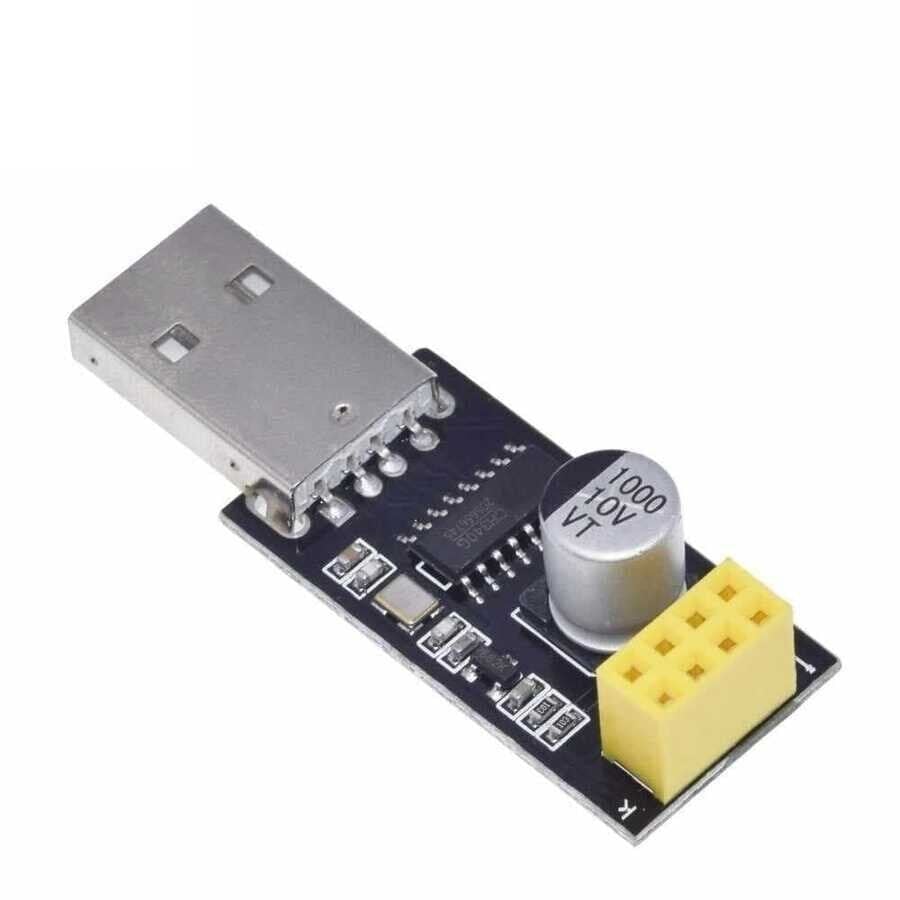

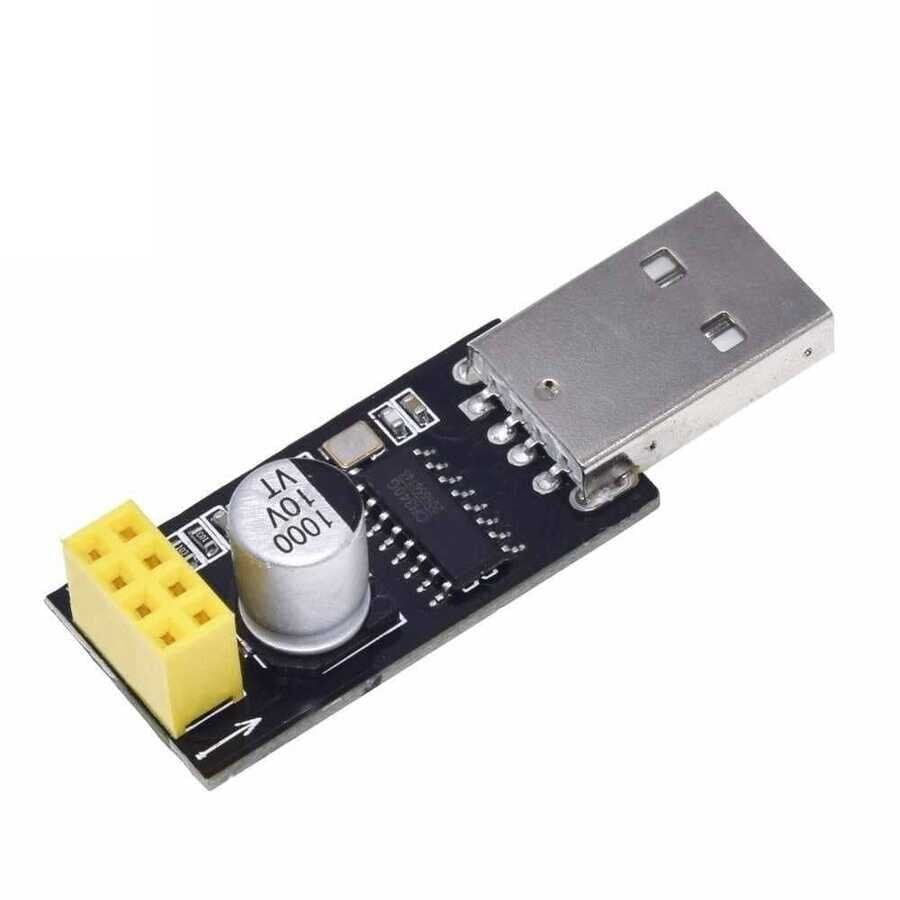

ESP8266 USB WiFi Adaptör Modülü

ESP8266 USB WiFi Adaptör Modülü, Espressif üretimi ESP8266EX WiFi çipini standart bir USB gövdesi üzerinde barındıran, bilgisayara veya herhangi bir 5V USB çıkışına doğrudan takılabilen kompakt bir kablosuz iletişim kartıdır. Kart üzerindeki seri haberleşme hattı sayesinde bağlı olduğu cihaza AT komut seti üzerinden ağa katılma, veri gönderme ve veri alma gibi işlevler kazandırır. Üzerinde baskılı anten bulunduğundan harici anten bağlantısına ihtiyaç duymaz ve montaj sırasında ekstra bir parça takmaya gerek kalmaz. Fabrika çıkışı AT komut yazılımıyla gelir, yani kutudan çıktığı haliyle bir terminal programı üzerinden hemen kullanılabilir; isteyen kullanıcılar çipi yeniden programlayarak modülü kendi projelerine özel bir WiFi denetleyicisine dönüştürebilir. Küçük boyutu ve USB uyumluluğu sayesinde kablosuz bağlantı gerektiren gömülü sistem projelerinde, mevcut bir cihaza ek kart takmadan hızlı prototipleme imkanı sunar. Hem hazır yazılımıyla hızlı devreye alma isteyen hem de sıfırdan kendi firmware'ini yazmak isteyen kullanıcılar için ortak bir başlangıç noktası oluşturur; ek bir geliştirme kartı veya harici seri çevirici satın almaya gerek kalmadan tek parça olarak kullanılabilir. Bu sayede hem hızlı bir kablosuz veri köprüsüne ihtiyaç duyan hobi projelerinde hem de daha kapsamlı IoT tasarımlarının ilk deneme aşamasında pratik bir çözüm sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Standart USB konnektörü sayesinde ek bir USB-seri çevirici karta ihtiyaç duymadan bilgisayara veya güç bankasına doğrudan takılabilir.
• ESP8266EX çipinin barındırdığı tam TCP/IP protokol yığını, karta doğrudan yerel ağ ve internet bağlantısı kurma yeteneği kazandırır.
• Kart üzerindeki baskılı anten, harici anten montajı gerektirmeden makul menzilde kararlı bağlantı sağlar.
• Fabrika ayarlı AT komut firmware'i ile ek yazılım geliştirme yapılmadan seri port üzerinden WiFi ağına bağlanma ve veri alışverişi yapılabilir.
• Popüler geliştirme araçlarıyla desteklendiği için çip yeniden programlanarak özel WiFi uygulamaları oluşturulabilir.
• Düşük güç tüketimli bekleme ve derin uyku modları sayesinde batarya ile beslenen taşınabilir tasarımlarda enerji tasarrufu sağlar ve cihazın çalışma süresini uzatır.
• Kompakt USB gövdesi, kablosuz iletişim eklenmesi istenen projelerde kablo karmaşası olmadan hızlı montaj imkanı sunar ve masa üstünde az yer kaplar.

Kullanım Alanları

• Bir mikrodenetleyici projesine seri port üzerinden AT komutlarıyla WiFi bağlantısı ve internet erişimi kazandırmak.
• Bilgisayarda çalışan bir masaüstü uygulamasının seri port üzerinden uzak bir sunucuya veri göndermesini sağlamak.
• Serada toprak nem sensöründen gelen veriyi WiFi üzerinden uzaktaki bir kontrol paneline iletip sulama kararını oradan vermek.
• Ev otomasyonu denemelerinde röle kartını seri komutlarla tetikleyip durumunu WiFi ağı üzerinden bildirmek.
• Eğitim ortamlarında öğrencilere AT komut seti ve seri haberleşme mantığını uygulamalı olarak göstermek için kullanmak.
• ESP8266 çipini yeniden programlayarak bağımsız bir WiFi geliştirme kartı olarak IoT prototipleri oluşturmak.

Bağlantı ve Kullanım

Modül, USB konnektörü aracılığıyla doğrudan bilgisayarın veya güç kaynağının USB portuna takılır; kart üzerindeki devre 5V USB gerilimini çipin ihtiyaç duyduğu 3.3V seviyesine düşürür. Bilgisayara takıldığında işletim sisteminde bir seri port olarak görünür; bu port üzerinden terminal programıyla AT komutları gönderilerek WiFi ağına bağlanma, IP adresi alma ve veri gönderme işlemleri gerçekleştirilir. Bir mikrodenetleyici ile kullanılacaksa modülün TX ve RX hatları mikrodenetleyicinin RX ve TX pinlerine çapraz şekilde bağlanmalı ve her iki taraf da aynı baud hızında yapılandırılmalıdır. Firmware güncellemesi veya özel yazılım yüklemesi gerektiğinde modül programlama moduna alınarak uygun bir yazılım aracıyla yeni firmware karta yazılabilir. İlk bağlantıda kullanılan terminal programında satır sonu ayarının modülün beklediği biçimle eşleşmesi gerekir, aksi halde gönderilen AT komutları tanınmaz. Ağa bağlanma işlemi tamamlandıktan sonra modül aldığı IP adresini ve bağlantı durumunu yine seri port üzerinden bildirir, böylece bağlı olduğu sistem ağ durumunu sürekli sorgulayabilir. Kalıcı bir kuruluma geçmeden önce modülün ilk yapılandırmasının bir terminal programıyla masaüstünde tamamlanması, alan içinde yaşanabilecek bağlantı sorunlarını en aza indirir.

Paket İçeriği

• 1 x ESP8266 USB WiFi Adaptör Modülü

Dikkat Edilmesi Gerekenler

• USB portundan çekilen akımın anlık olarak 200 mA seviyesine yaklaşabildiği unutulmamalı, zayıf USB hublardan beslemede bağlantı kopmaları yaşanabilir.
• Belirtilen çalışma sıcaklığı aralığı çipe aittir; kart üzerindeki diğer bileşenlerin dayanımı farklı olabileceğinden aşırı sıcak ortamlarda kullanılmamalıdır.
• Firmware güncelleme veya yeniden programlama sırasında hatalı komut sırası ya da yanlış baud hızı, modülün AT komutlarına yanıt vermemesine yol açabilir.
• 2.4 GHz bandında çalıştığından aynı bantta yayın yapan diğer kablosuz cihazlarla sinyal karışması menzili ve bağlantı kararlılığını etkileyebilir.
• Statik elektriğe duyarlı bir devre kartı olduğundan topraklama önlemi alınmadan dokunulması bileşenlere zarar verebilir.
• Bir mikrodenetleyici ile doğrudan bağlantı kurulacaksa haberleşme hatlarındaki gerilim seviyelerinin karşı tarafla uyumlu olduğundan emin olunmalı, uyumsuz gerilim seviyeleri çipe zarar verebilir.
