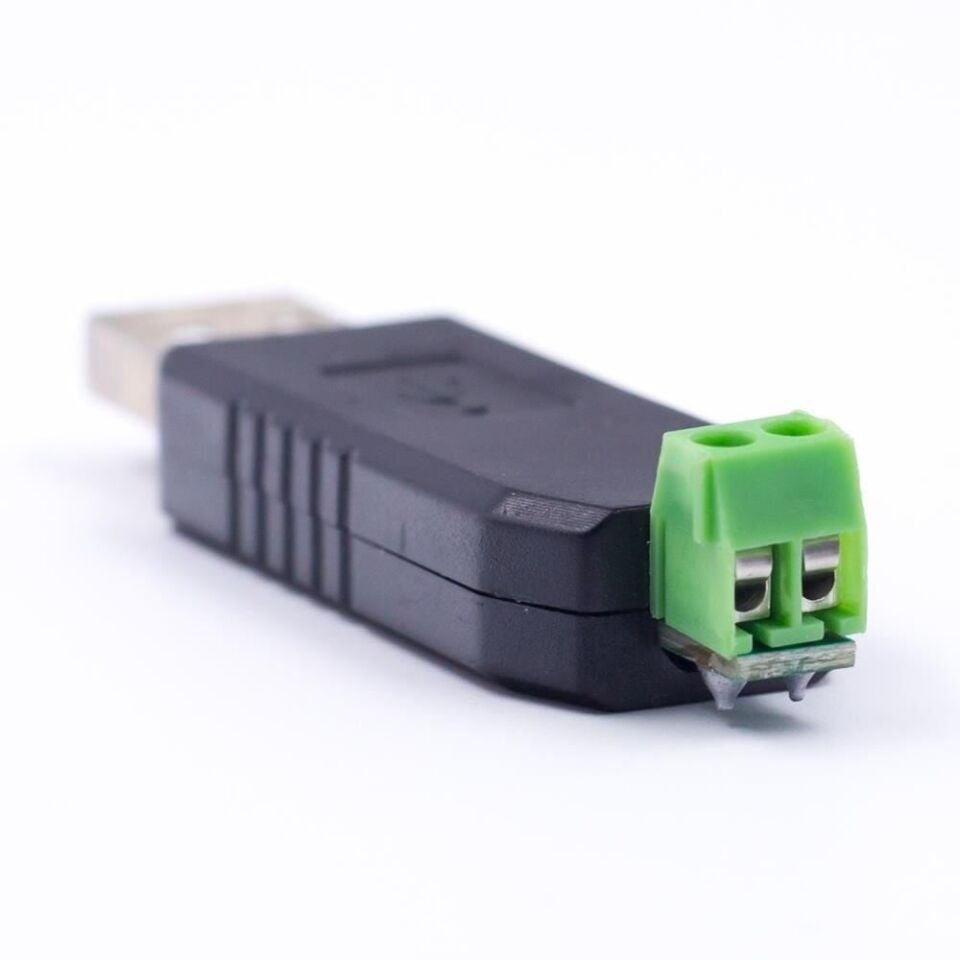

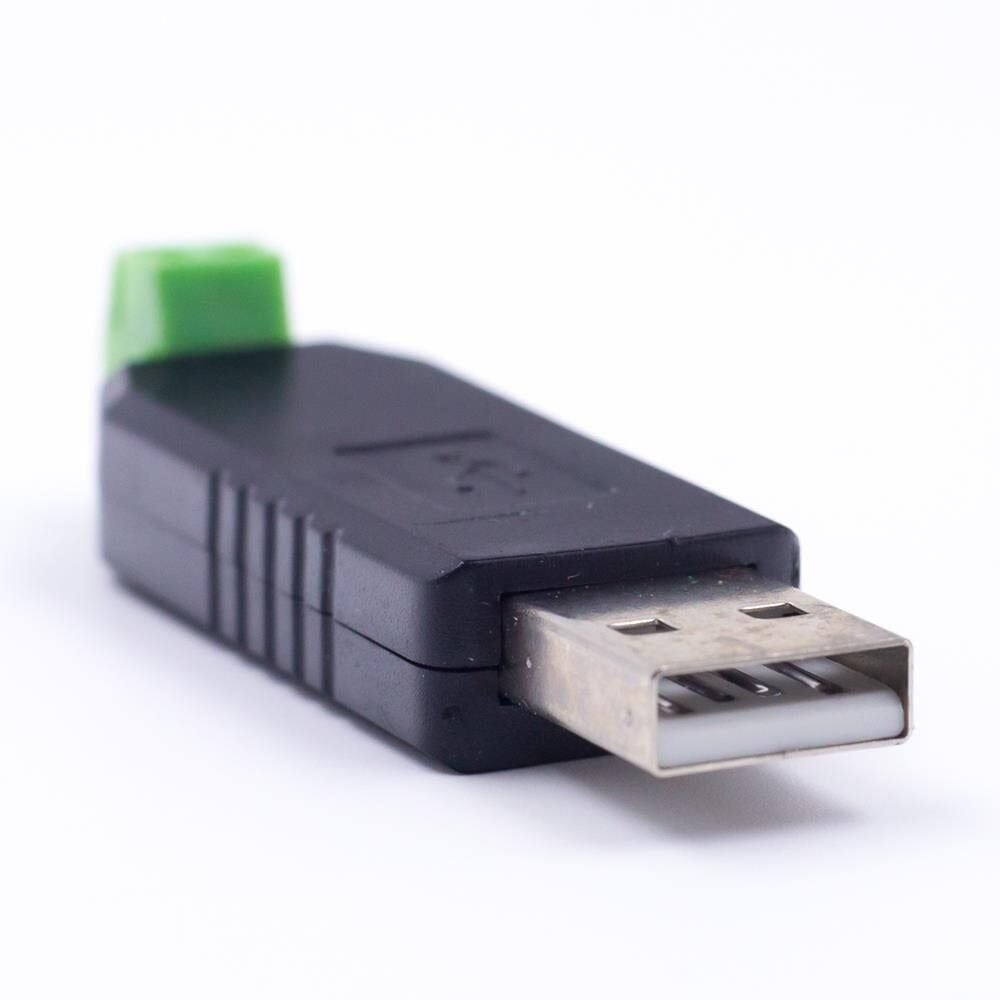

USB-RS485 Dönüştürücü Adaptör (Windows 7 - XP)

USB-RS485 Dönüştürücü Adaptör, bilgisayarın USB portu ile RS-485 haberleşme protokolünü kullanan endüstriyel cihazlar arasında köprü kuran bir arabirim modülüdür. Bilgisayar tarafında standart bir USB seri port olarak tanınırken, karşı uçta RS-485'in iki telli (A/B) diferansiyel hattı üzerinden veri alışverişi yapar. Bu yapı sayesinde PLC, frekans invertörü, enerji analizörü ve Modbus tabanlı cihazlarla bilgisayar arasında güvenilir, uzun mesafeli ve gürültüye dayanıklı bir seri haberleşme hattı kurulur. Windows XP ve Windows 7 için sürücü desteği sunması, eski işletim sistemi çalıştıran endüstriyel bilgisayarlarla uyum gerektiren kurulumlarda tercih edilmesini sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• USB portu üzerinden ek bir güç kaynağına ihtiyaç duymadan çalışır, bilgisayara takıldığı anda RS-485 hattına veri gönderip almaya hazır hale gelir.
• Diferansiyel A/B hat yapısı sayesinde tek uçlu haberleşmeye göre elektriksel gürültüden çok daha az etkilenir, bu da uzun kablo hatlarında veri kaybını azaltır.
• Yarı çift yönlü RS-485 hattı ile aynı bus üzerinde çok sayıda cihaz adreslenerek tek bir USB porttan yönetilebilir.
• Windows XP ve Windows 7 için sürücü desteği sunduğundan, güncel olmayan işletim sistemi çalıştıran eski endüstriyel bilgisayarlarla ve saha istasyonlarıyla uyum sağlar.
• Bilgisayar tarafında sanal bir COM port olarak göründüğü için mevcut seri haberleşme yazılımlarıyla (terminal programları, izleme yazılımları, Modbus test araçları) ek bir sürücü yazılımı geliştirmeden kullanılabilir.
• Kompakt ve taşınabilir yapısı sayesinde saha çalışmalarında dizüstü bilgisayarla birlikte kolayca taşınıp devreye alınabilir.
• RS-232'nin tek uçlu (referanslı) yapısına kıyasla RS-485'in diferansiyel iki telli hattı, hem çok daha uzun kablo mesafelerinde hem de aynı hat üzerinde birden fazla cihazla çalışmada avantaj sağlar.
• Ek bir harici çevirici kutuya veya raya monte edilen büyük bir cihaza gerek kalmadan, doğrudan USB portundan RS-485 hattına geçiş yapılmasını sağlayan basit ve pratik bir çözümdür.

Kullanım Alanları

• Bir üretim hattındaki PLC'nin RS-485 portunu bilgisayara bağlayıp programlama yazılımıyla parametre okumak ve yazmak.
• Enerji analizöründen veya elektrik sayacından Modbus RTU protokolüyle anlık akım, gerilim ve tüketim verisini bilgisayara aktarmak.
• Frekans invertörünün hız ve yön komutlarını RS-485 üzerinden bilgisayardan gönderilen bir kontrol yazılımıyla değiştirmek.
• Sera veya tarımsal otomasyon sisteminde birden fazla RS-485 tabanlı sıcaklık ve nem sensöründen tek hat üzerinden veri toplamak.
• Windows XP çalışan eski bir SCADA istasyonunu sahadaki RS-485 cihazlarına bağlayarak mevcut izleme yazılımını değiştirmeden çalıştırmaya devam ettirmek.
• Bina otomasyon panelindeki RS-485 çıkışlı aydınlatma veya iklimlendirme kontrolörlerini bilgisayardan yapılandırmak.
• Su/atık su arıtma tesisinde saha panosundaki debimetre veya seviye ölçer gibi RS-485 çıkışlı ölçüm cihazlarından merkezi bilgisayara veri aktarmak.
• Atölye veya laboratuvar ortamında RS-485 çıkışlı bir test cihazından veya ölçüm kartından toplu veri kaydı almak amacıyla bilgisayara geçici olarak bağlamak.

Bağlantı ve Kullanım

Adaptörün USB ucu bilgisayarın USB portuna takılır; işletim sistemi uygun sürücüyü kurduktan sonra cihaz Aygıt Yöneticisi'nde bir COM port olarak görünür. RS-485 tarafındaki A ve B uçları, bağlanacak cihazın A ve B (bazı cihazlarda D+ / D- olarak adlandırılan) uçlarına birebir eşleştirilerek bağlanır; polarite ters bağlanırsa haberleşme kurulmaz ve bu durumda A ile B uçlarının yerleri değiştirilerek tekrar denenmelidir. Hat üzerinde birden fazla cihaz varsa tümü aynı A ve B hattına paralel olarak bağlanır, hattın en uç noktalarına 120 ohm sonlandırma direnci eklenmesi sinyal yansımalarını azaltır. Kullanılan yazılımda ilgili COM port numarası, doğru baud hızı ve haberleşme parametreleri (veri biti, parite, dur biti) karşı cihazla aynı şekilde ayarlanmalıdır. Modbus RTU gibi bir protokol kullanılıyorsa, ayrıca her cihaza atanmış slave adresinin de yazılım tarafında doğru girilmesi gerekir; adres çakışması veya yanlış adres, hattaki cihazlardan yanıt alınamamasının en sık nedenlerinden biridir.

Paket İçeriği

• 1 x USB-RS485 Dönüştürücü Adaptör

Dikkat Edilmesi Gerekenler

• A ve B hatları ters bağlanırsa haberleşme sağlanamaz; bu en sık karşılaşılan bağlantı hatasıdır ve uçların yerleri değiştirilerek çözülür.
• RS-485 hattı yarı çift yönlü çalıştığından, bus üzerindeki cihazlardan aynı anda yalnızca biri veri gönderebilir; yazılım tarafında adresleme ve zamanlama doğru yapılmazsa veri çakışması yaşanabilir.
• Uzun kablo hatlarında ve hat uçlarında sonlandırma (termination) direnci kullanılmaması sinyal yansımalarına ve veri hatalarına yol açabilir.
• İşletim sisteminin uygun USB seri port sürücüsünü tanıması gerekir; sürücü kurulmadan cihaz bir COM port olarak görünmez.
• RS-485 hattı ayrı bir toprak referansı içermez; hat üzerindeki cihazlar arasında büyük bir potansiyel fark varsa ek bir topraklama veya izolasyon önlemi değerlendirilmelidir.
• Motor, invertör gibi yüksek elektriksel gürültü kaynaklarının yakınında ekranlı (blendajlı) kablo kullanılması önerilir.
• Aynı bilgisayarda birden fazla USB-RS485 adaptörü kullanılıyorsa, her biri farklı bir COM port numarasıyla görünür; yazılımda yanlış port seçilmesi haberleşmenin kurulamamasına yol açar.
• Windows XP ve Windows 7 sonrası çıkan güncel işletim sistemlerinde (ör. Windows 10/11) çalıştırılmadan önce üreticinin bu sürümler için ayrı bir sürücü yayınlayıp yayınlamadığının kontrol edilmesi önerilir.
