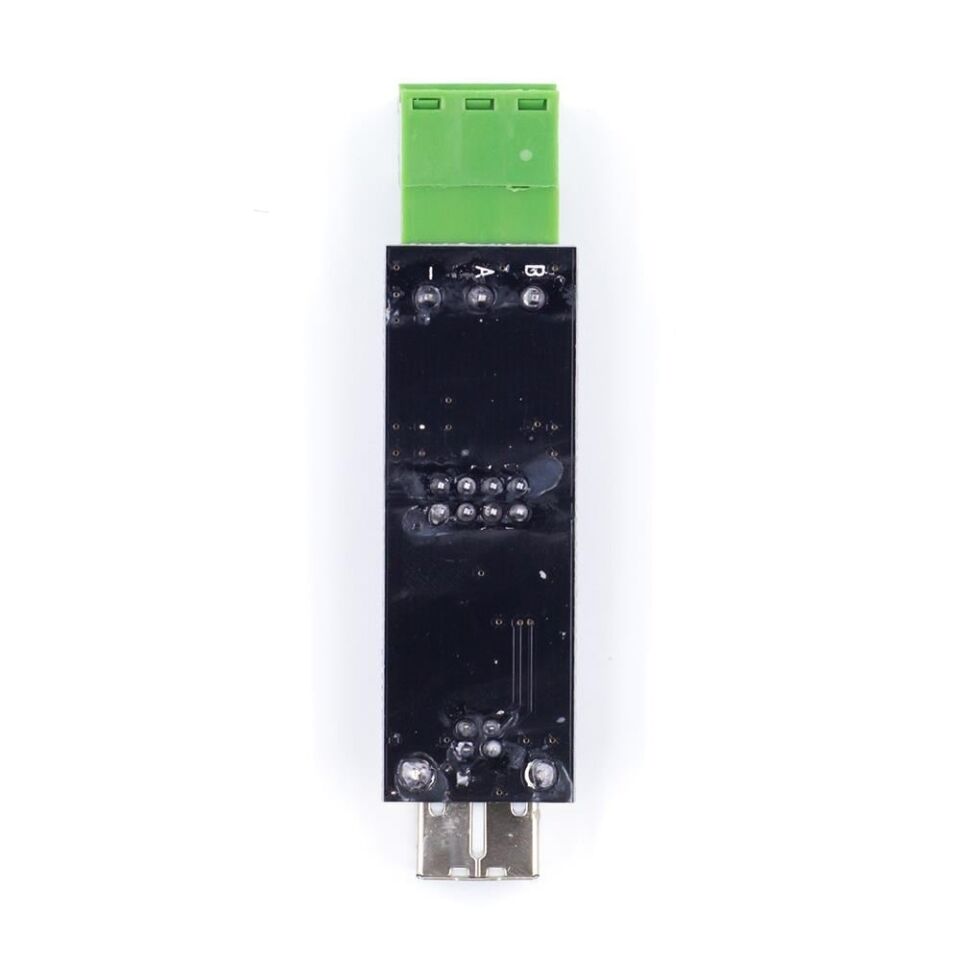

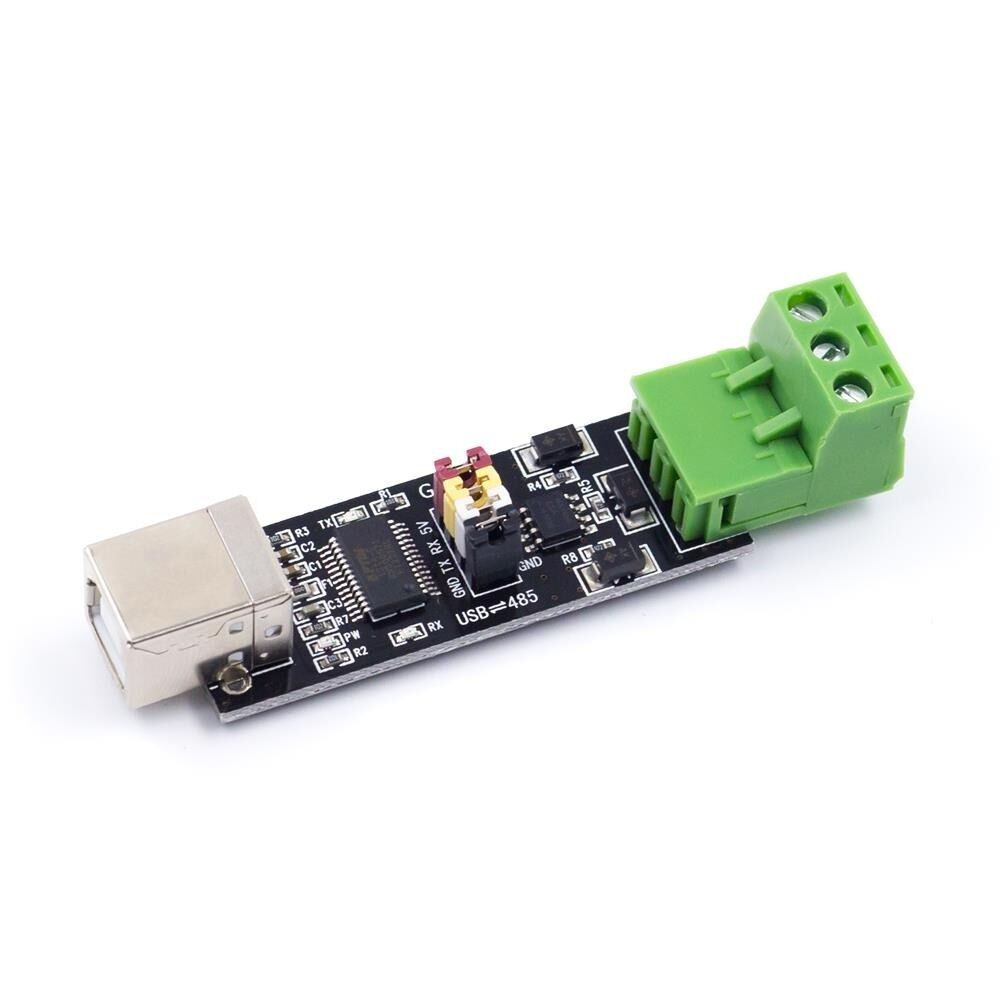

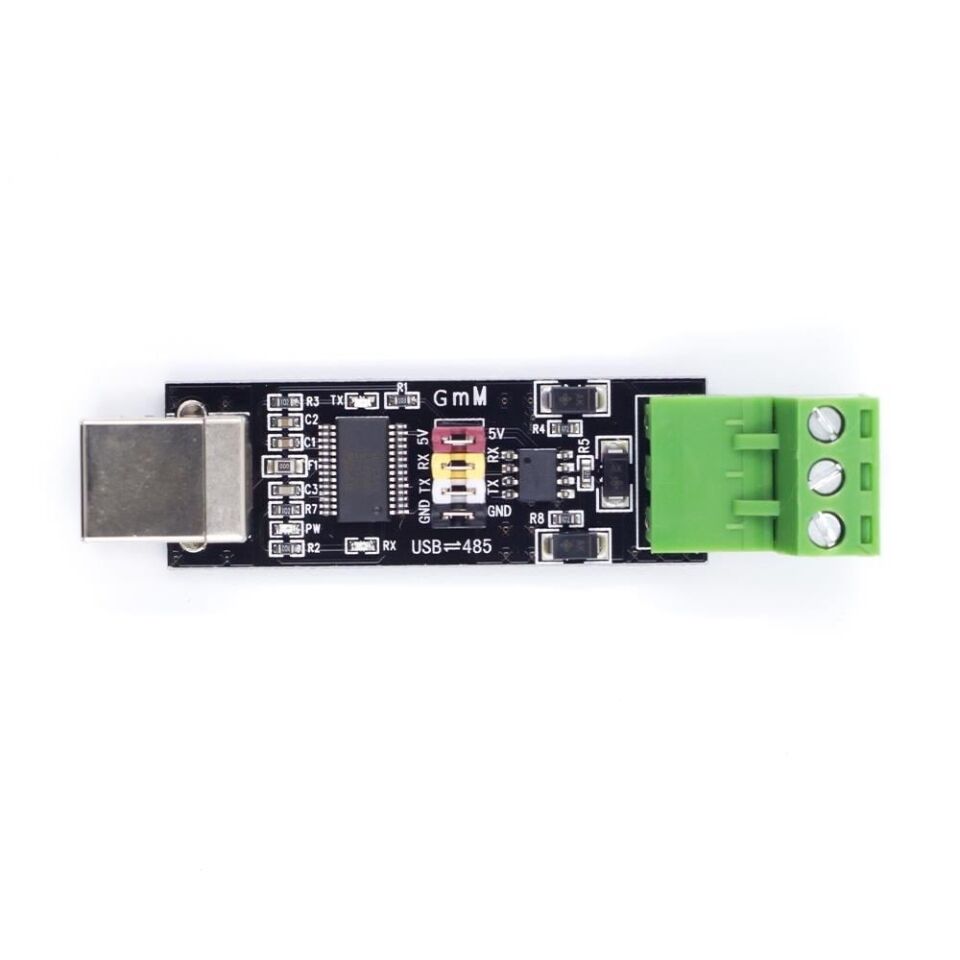

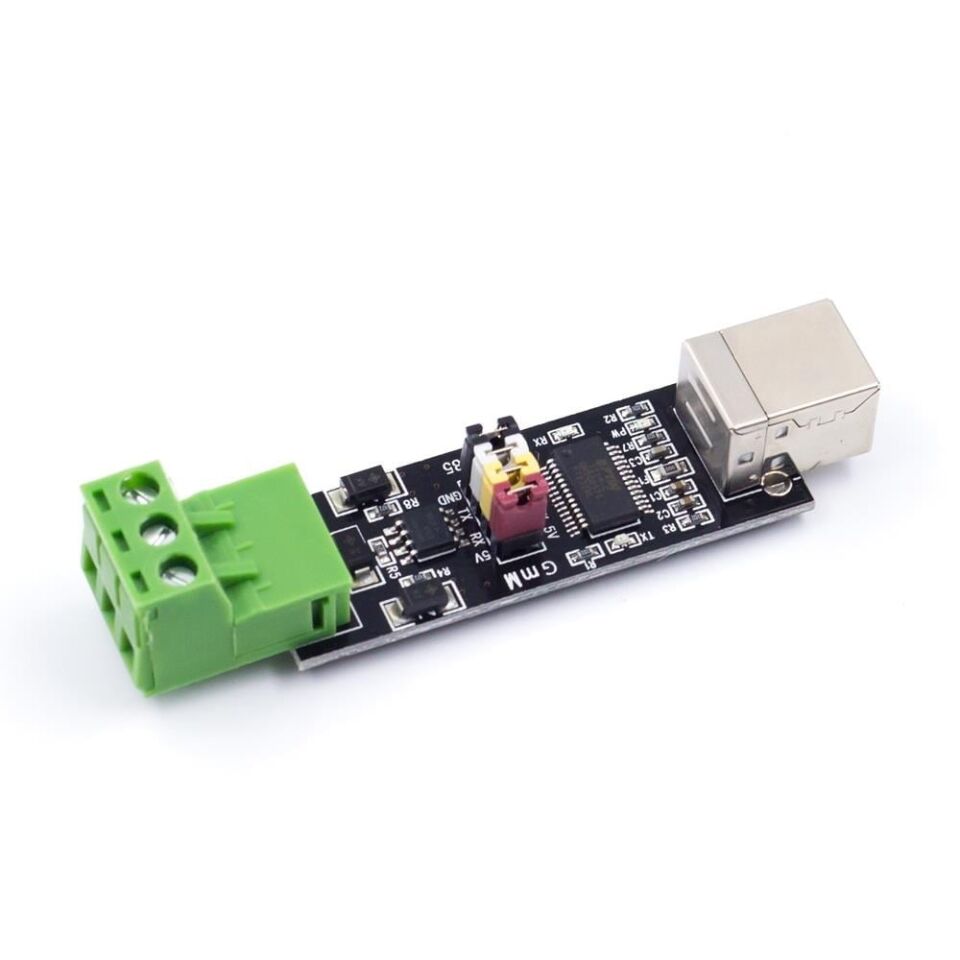

USB-TTL RS485 Seri Dönüştürücü Adaptör

USB-TTL RS485 Seri Dönüştürücü Adaptör, bilgisayarın veya herhangi bir USB host cihazın standart USB portunu endüstriyel RS-485 haberleşme hattına bağlayan bir arayüz dönüştürücüsüdür. Cihaz, bilgisayar tarafında USB üzerinden sanal bir COM (seri) port olarak tanınır; RS-485 tarafında ise A ve B olarak adlandırılan iki telli diferansiyel hat üzerinden veri alışverişi sağlar. Diferansiyel sinyalleme sayesinde RS-485, tekli uçlu (single-ended) haberleşmeye göre elektriksel gürültüye çok daha dayanıklıdır ve uzun kablo hatlarında güvenilir iletişim sunar. Bu adaptör; PLC, frekans invertörü, enerji analizörü, barkod okuyucu, sıcaklık/nem sensörü ve endüstriyel kontrol kartı gibi RS-485 çıkışlı cihazları, RS-485 portu bulunmayan bir bilgisayara veya tek kartlı bilgisayara bağlamak için kullanılır. Ürün adındaki "TTL" ifadesi, dönüştürücünün iç yapısında USB sinyalinin önce düşük gerilimli TTL (Transistor-Transistor Logic) seviyesine, ardından dahili sürücü devresiyle RS-485'in diferansiyel sinyal seviyesine çevrildiğini belirtir; bu sayede tek bir USB portu, farklı iki elektriksel dünya arasında güvenli bir köprü görevi görür.

Teknik Özellikler

Öne Çıkan Özellikler

• USB portu üzerinden ek arayüz kartına gerek kalmadan bilgisayarı doğrudan RS-485 hattına bağlar.
• Diferansiyel sinyal yapısı sayesinde elektriksel gürültüye karşı yüksek dayanım sağlayarak endüstriyel ortamlarda güvenilir veri iletimi sunar.
• Yarı çift yönlü RS-485 hattı üzerinden uzun kablo mesafelerinde dahi kararlı haberleşme imkanı verir.
• Bilgisayar tarafında standart bir COM port olarak tanındığı için mevcut seri haberleşme yazılımlarıyla doğrudan uyumlu çalışır.
• Aynı RS-485 hattına birden fazla cihazın bağlanmasına izin vererek çoklu nokta (multi-drop) ağ kurulumuna uygundur.
• USB'den beslenen yapısı sayesinde ayrı bir güç adaptörü taşıma zorunluluğunu ortadan kaldırır.
• Dahili devre, USB verisini önce TTL seviyesine sonra RS-485 diferansiyel seviyesine çevirerek iki farklı elektriksel katman arasında sorunsuz geçiş sağlar.

Kullanım Alanları

• RS-485 çıkışlı bir frekans invertörünün parametrelerini bilgisayardan okumak ve motor hızını uzaktan ayarlamak.
• Üretim hattındaki bir PLC'ye bağlanıp anlık üretim sayaç verilerini bilgisayara aktarmak.
• Bir binada dağıtılmış RS-485 tabanlı enerji analizörlerinden Modbus RTU protokolüyle periyodik tüketim verisi toplamak.
• Sera veya tarım tesisinde hat üzerine dizilmiş sıcaklık/nem sensörlerinden veri okuyup bilgisayarda kayıt altına almak.
• Depo veya market ortamında RS-485 çıkışlı barkod okuyucuyu bilgisayara bağlayıp stok takip yazılımına veri aktarmak.
• Otomasyon panosundaki birden fazla RS-485 modülünü tek bir USB hattı üzerinden aynı bilgisayara bağlamak.
• Güneş enerjisi sistemlerindeki RS-485 çıkışlı inverter veya şarj kontrol cihazından performans ve üretim verisi çekmek.

Bağlantı ve Kullanım

Adaptörün USB ucu bilgisayarın veya USB host cihazın USB portuna takılır; işletim sistemi cihazı otomatik olarak bir seri (COM) port şeklinde tanır ve gerekirse üretici sürücüsünün kurulması istenir. RS-485 tarafındaki A ve B hatları, bağlanacak cihazın A/B terminallerine karşılıklı olarak, yani A ucu A'ya, B ucu B'ye gelecek şekilde bağlanmalıdır; polarite ters bağlanırsa haberleşme kurulmaz ve hatlar yer değiştirilerek tekrar denenmelidir. Hatta birden fazla cihaz bağlanacaksa tüm A uçları birbirine, tüm B uçları birbirine paralel olarak bağlanır ve haberleşme yazılımında her cihaz için doğru baud hızı, parity ve adres ayarlarının seçilmesi gerekir. Adaptörün doğru tanınıp tanınmadığı, Windows'ta Aygıt Yöneticisi gibi sistem araçlarından cihaza atanan COM port numarasına bakılarak kontrol edilebilir; Linux ve macOS'ta ise terminal üzerinden ilgili USB seri aygıt dosyası listelenerek aynı kontrol yapılabilir. Haberleşme yazılımında bu COM port seçildikten sonra, bağlanılan RS-485 cihazının kendi kullanım kılavuzunda belirtilen baud hızı, veri biti, parity ve stop bit değerleri birebir girilmelidir; aksi halde port açılsa bile anlamlı veri alışverişi gerçekleşmez.

Paket İçeriği

• 1 adet USB-TTL RS485 seri dönüştürücü adaptör

Dikkat Edilmesi Gerekenler

• RS-485 hattında A ve B uçları ters bağlanırsa cihazlar birbirini tanımaz; haberleşme kurulamadığında ilk kontrol edilmesi gereken nokta budur.
• Aynı hatta birden fazla cihaz varken hat başı ve hat sonuna uygun değerde sonlandırma (termination) direnci konulmaması yansımalara ve veri hatalarına yol açabilir.
• Bilgisayardaki COM port ayarlarında baud hızı, parity ve stop bit değerleri, bağlanılan RS-485 cihazının ayarlarıyla birebir aynı olmalıdır; aksi halde haberleşme sağlanamaz.
• Uzun RS-485 hatlarında kablo kalitesi düştükçe veya baud hızı arttıkça güvenilir haberleşme mesafesi kısalabilir; kritik uygulamalarda düşük baud hızı tercih edilmelidir.
• Adaptörün USB tarafı, RS-485 hattındaki gerilim dalgalanmalarına veya gürültüye karşı galvanik izolasyon içermeyebilir; elektriksel olarak gürültülü ortamlarda ek koruma önlemleri değerlendirilmelidir.
• Uzun süre kullanılmayacaksa adaptörün USB porttan çıkarılması, hem bilgisayar bağlantı noktasının hem de RS-485 hattının istenmeyen elektriksel etkilerden korunmasına yardımcı olur.
• Farklı işletim sistemlerinde adaptörün otomatik tanınmaması durumunda, kullanılan USB-seri çip modeline uygun sürücünün üretici veya çip tedarikçisinin resmi kaynağından indirilip kurulması gerekebilir.
