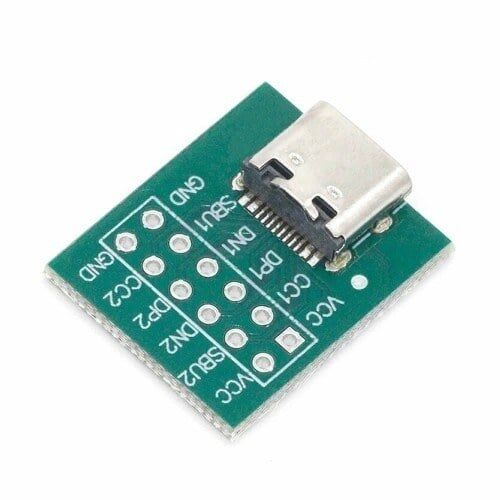

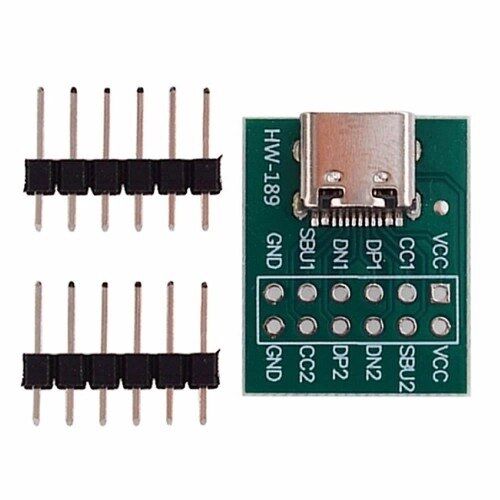

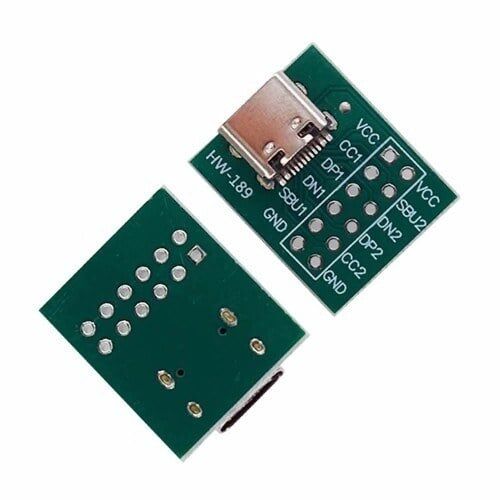

USB Type-C 12 Pin DIP PCB Konnektör

USB Type-C 12 Pin DIP PCB Konnektör, elektronik devrelere modern bir USB Type-C girişi eklemek için tasarlanmış, PCB üzerine lehimlenerek monte edilen dişi (female) bir bağlantı elemanıdır. DIP gövde yapısı sayesinde konnektörün ayak dizilimine uygun çizilmiş baskılı devre kartına doğrudan lehimlenebilir, ayrı bir adaptör kartına ihtiyaç duyulmaz. 12 pinlik yapısı tek gövdede güç hatlarını (VBUS/GND), yön ve rol tespit hatlarını (CC1/CC2) ve USB 2.0 hızında çalışan veri hatlarını (D+/D-) bir araya getirir. USB Type-C fişlerin karakteristik özelliği olan simetrik tasarım korunur; yani kablo fişi hangi yönde takılırsa takılsın bağlantı çalışmaya devam eder, kullanıcının fişin yönünü kontrol etmesine gerek kalmaz. Bu özellik sayesinde konnektör, eski nesil Micro-USB veya Mini-USB girişli geliştirme kartlarına modern, dayanıklı ve yaygın kabloyla uyumlu bir güç ve veri girişi eklemek isteyen maker'lar, öğrenciler ve donanım tasarımcıları için pratik bir çözüm sunar. Fiziksel gövdesi dışında herhangi bir elektronik anahtarlama veya güç yönetim devresi barındırmaz; sadece kablo ile devre arasında mekanik ve elektriksel arayüz görevi görür. Bu sadelik, konnektörü hem güç girişi hem de düşük hızlı veri hattı ihtiyacı olan hobi projelerinde ucuz ve kolay entegre edilebilir bir bileşen haline getirir; devre tasarımcısı sadece ilgili pinleri kendi devresindeki karşılıklarına yönlendirerek Type-C uyumluluğu kazanır.

Teknik Özellikler

Öne Çıkan Özellikler

• USB Type-C'nin simetrik yapısı sayesinde kablo fişi hangi yönde takılırsa takılsın bağlantı sorunsuz çalışır.
• Tek gövdede hem güç hatlarını (VBUS/GND) hem de USB 2.0 veri hatlarını (D+/D-) bir arada sunarak tasarımı sadeleştirir.
• DIP gövde tasarımı sayesinde ayak dizilimine uygun çizilmiş PCB'lere doğrudan lehimlenebilir, ekstra adaptör kartına veya ara kabloya gerek kalmaz.
• CC1 ve CC2 hatları sayesinde karşı cihazın bağlantı yönü ve temel güç talebi algılanabilir.
• Eski nesil Micro-USB veya Mini-USB girişli tasarımlara göre mekanik olarak daha sağlam ve piyasada daha yaygın kabloyla uyumlu modern bir alternatif sunar.
• Küçük gövde boyutu, sınırlı yerleşim alanına sahip geliştirme kartlarında ve özel tasarım PCB projelerinde kullanım kolaylığı sağlar.
• Herhangi bir aktif elektronik bileşen içermediğinden ek besleme veya programlama gerektirmeden doğrudan devreye entegre edilebilir.

Kullanım Alanları

• Arduino tabanlı bir geliştirme kartındaki eski Micro-USB girişinin yerine modern bir USB Type-C güç/şarj girişi eklemek.
• Kendi tasarladığınız bir PCB'de USB Type-C kablo üzerinden 5V güç beslemesi almak.
• USB Type-C kablo ile bilgisayara bağlanıp USB 2.0 hızında seri haberleşme yapan bir mikrodenetleyici kartı tasarlamak.
• Bir powerbank veya duvar adaptöründen gelen USB Type-C çıkışını devrenin güç girişine aktarmak için ara konnektör olarak kullanmak.
• Prototipleme aşamasında uygun ayak dizilimine sahip prototip kartına monte ederek USB Type-C'li güç kaynaklarını ve kabloları test etmek.
• El yapımı bir cihazın kasasına dışa dönük Type-C giriş soketi olarak monte edip şarj/veri bağlantı noktası oluşturmak.
• Eski bir cihazın onarımında arızalanmış Micro-USB soketini sökülerek yerine USB Type-C uyumlu bu konnektörü takmak.

Bağlantı ve Kullanım

VBUS pinleri devrenin +5V güç girişine, GND pinleri ise devrenin toprak hattına lehimlenir; akım kapasitesini artırmak için her iki VBUS pini birbirine, her iki GND pini de birbirine paralel bağlanmalıdır. USB 2.0 üzerinden veri iletişimi kurulacaksa D+ ve D- pinleri, kullanılan mikrodenetleyicinin veya USB-seri çevirici entegrenin ilgili D+ / D- uçlarına bağlanır. CC1 ve CC2 pinleri, karşı taraftaki USB Type-C güç kaynağının çıkış vermesi için genellikle bir direnç üzerinden GND hattına çekilir; bu bağlantı yapılmazsa bazı Type-C şarj cihazları veya bilgisayarlar konnektöre güç vermeyebilir. SBU1 ve SBU2 pinleri bu 12 pinlik konnektörde veri taşımadığından, sadece güç ve USB 2.0 veri amaçlı basit uygulamalarda boşta bırakılabilir. Konnektör PCB'ye yerleştirilirken gövdenin kart kenarına tam oturduğundan ve tüm pinlerin ilgili lehim deliklerinden düzgün geçtiğinden emin olunmalı, lehimleme sonrasında pinler arasında kısa devre olup olmadığı gözle kontrol edilmelidir. Çok pinli ve pin aralığı dar bir konnektör olduğundan, lehimleme işleminde ince uçlu bir havya ve gerekiyorsa büyüteç kullanmak komşu pinler arasında istenmeyen lehim köprüsü oluşmasını önlemeye yardımcı olur.

Paket İçeriği

• 1 adet USB Type-C 12 Pin DIP PCB Konnektör
• Ek bir kablo, vida veya montaj aksesuarı pakete dahil değildir; ürün yalnızca konnektörün kendisinden oluşur

Dikkat Edilmesi Gerekenler

• Bu konnektör yalnızca USB 2.0 hızında veri hatları içerir; USB 3.x SuperSpeed veri iletişimi için gerekli ek TX/RX çiftleri bulunmadığından yüksek hızlı veri aktarımı beklenmemelidir.
• VBUS ve GND pinlerinden çekilebilecek akım, kullanılan lehim yastıklarının ve PCB bakır izlerinin taşıma kapasitesiyle sınırlıdır; yüksek akımlı güç uygulamalarında iz genişliği ve lehim kalitesi buna göre planlanmalıdır.
• Konnektör kendi başına bir Power Delivery (PD) devresi içermez; sadece temel 5V USB gücü aktarır, yüksek voltaj/akım talep eden bir sistem için ayrı bir PD kontrolcü entegresi gerekir.
• Lehimleme sırasında uzun süre yüksek sıcaklık uygulanması gövdedeki plastik izolatörü deforme edebilir; DIP ayaklarını lehimlerken süre ve sıcaklığa dikkat edilmelidir.
• CC1/CC2 hatları devre üzerinde doğru şekilde sonlandırılmazsa, bazı USB Type-C güç kaynakları veya bilgisayarlar konnektöre çıkış vermeyebilir.
• Konnektörün gövdesi PCB üzerine düzgün oturtulmadan lehimlenirse, sık takıp çıkarma sırasında lehim bağlantıları üzerinde mekanik yük birikip zamanla kırılmaya yol açabilir.
• Montaj öncesinde PCB'deki delik dizilimi ve pin aralıklarının kullanılan konnektörle birebir uyumlu olduğu kontrol edilmelidir; uyumsuz bir ayak dizilimi pinlerin zorlanarak eğilmesine veya kırılmasına yol açabilir.
• Ayak aralığı 2.54 mm olmadığından, konnektör standart delikli deney kartına (perfboard) doğrudan oturmaz; ayak dizilimine uygun çizilmiş özel bir PCB gerekir.
