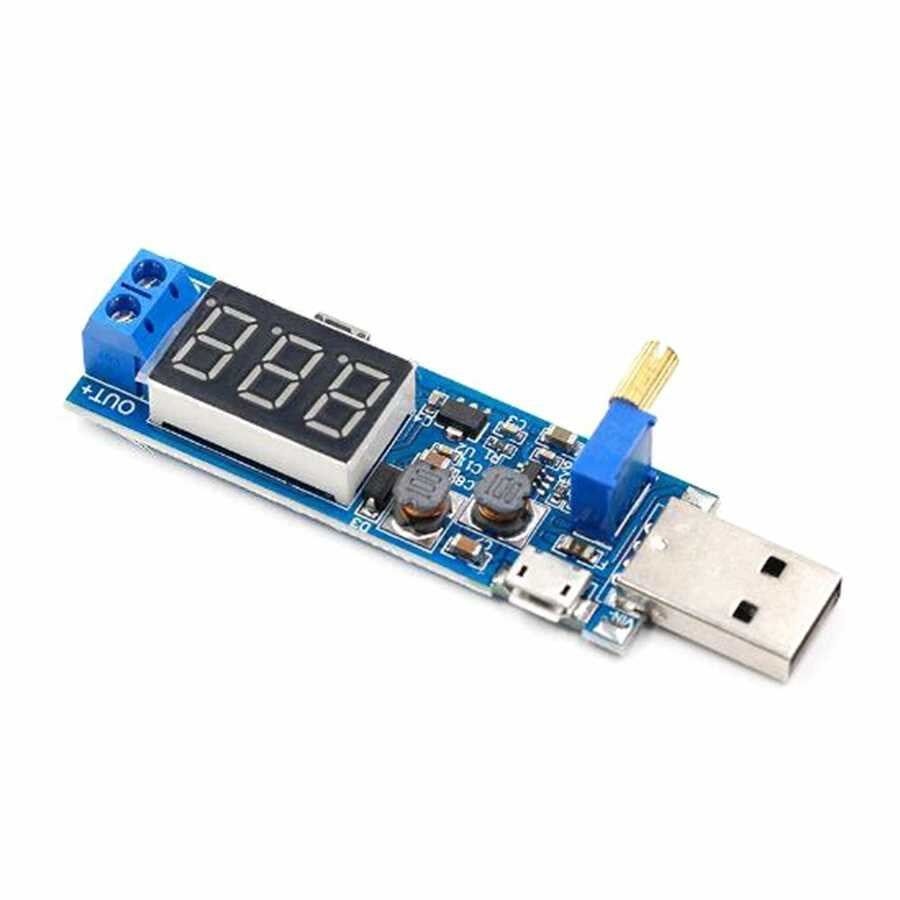

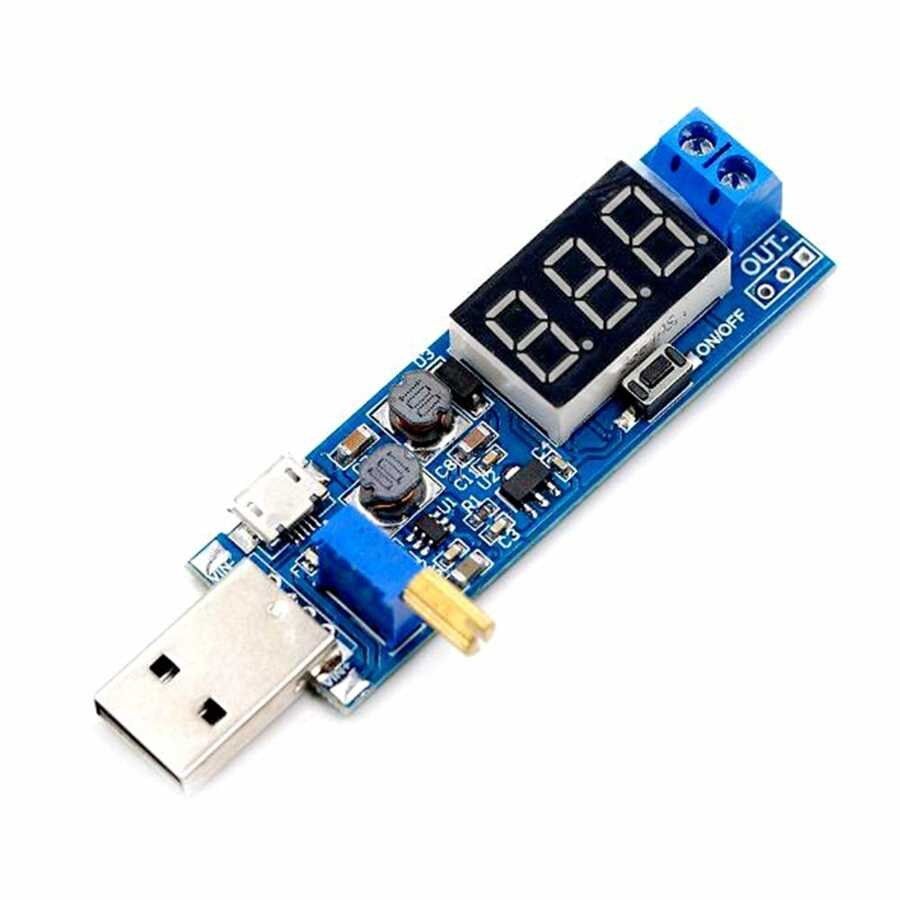

USB Voltaj Yükseltici Modül (5V 3.3V-24V)

USB Voltaj Yükseltici Modül, 5V'luk USB güç kaynağından aldığı gerilimi kart üzerindeki anahtarlamalı (switch-mode) boost devresiyle 3,3V ile 24V arasında istenen bir seviyeye çıkaran kompakt bir DC-DC dönüştürücü karttır. Giriş ucu bir USB kaynağına (powerbank, adaptör, bilgisayar USB portu, araç USB soketi vb.) bağlanır; kart üzerindeki ayar potansiyometresi çevrilerek çıkış gerilimi ihtiyaca göre kademesiz olarak ayarlanır. Böylece tek bir 5V kaynaktan 9V, 12V, 19V veya 24V gibi farklı seviyelere ihtiyaç duyan küçük devreler, röleler veya sensör modülleri beslenebilir. Modül yalnızca yükseltme (step-up) yönünde çalışır; giriş gerilimini düşürmez, sadece yükseltir. Bu özelliği sayesinde, farklı gerilim seviyeleri için ayrı ayrı adaptör bulundurmak yerine tek bir 5V kaynakla çok sayıda projede kullanılabilecek esnek bir güç çözümü sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• 5V USB kaynağından çalışarak ayrı bir güç adaptörüne ihtiyaç duymadan daha yüksek gerilim üretir.
• Kart üzerindeki potansiyometre sayesinde çıkış gerilimi giriş seviyesinin üzerinden 24V'a kadar kademesiz ayarlanabilir.
• Boost topolojisi kullanan devre, tek bir 5V kaynaktan birden fazla farklı gerilim seviyesi elde etmeyi mümkün kılar.
• Kompakt boyutu sayesinde taşınabilir projelerde ve dar alanlı devrelerde kolayca kullanılabilir.
• USB girişi yaygın olduğu için powerbank, bilgisayar veya araç şarj soketi gibi standart 5V kaynaklarla doğrudan uyumludur.
• Anahtarlamalı tasarım, doğrusal regülatörlere göre daha az ısı üretir ve enerji kaybını azaltır.
• Ek bir harici bileşen gerektirmeden tek başına çalışan bağımsız bir dönüştürücü kart olarak kullanılabilir.
• Geniş çıkış gerilimi aralığı sunduğundan tek bir modül, farklı gerilim ihtiyacı olan birden fazla projede tekrar tekrar kullanılabilir.

Kullanım Alanları

• Bir powerbank'ten alınan 5V'u 12V'a yükselterek küçük bir DC fanı veya röle modülünü çalıştırmak.
• Arduino tabanlı bir projede 5V USB beslemesinden 9V üretip harici bir sensör veya aktüatör devresini beslemek.
• Araç içi USB soketinden alınan 5V'u yükselterek 12V ile çalışan bir LED şerit veya küçük ses amplifikatörünü beslemek.
• Saha ölçüm çalışmalarında, tek bir USB pil bankasından farklı gerilim seviyeleri gerektiren birden fazla test modülünü sırayla beslemek.
• Prototip aşamasında elde sabit bir 5V kaynak varken, ihtiyaç duyulan 15V-24V aralığındaki devreleri geçici olarak çalıştırmak.
• Güneş panelinden şarj olan bir powerbank'in 5V çıkışını yükselterek kamp veya saha ortamında küçük ölçekli ekipmanları çalıştırmak.
• Elektronik eğitiminde öğrencilere boost dönüştürücü çalışma prensibini pratik olarak göstermek için laboratuvar setlerinde kullanmak.
• Değişken gerilim gerektiren bir devrenin farklı çalışma noktalarını denemek için masaüstü ayarlanabilir güç kaynağına geçici bir alternatif olarak kullanmak.

Bağlantı ve Kullanım

Modülün giriş tarafında bulunan USB girişi, 5V sağlayan bir kaynağa (powerbank, adaptör veya bilgisayarın USB portu) bağlanır. Kartın çıkış uçları -genellikle + ve - olarak işaretlenmiş vida terminali veya pin başlık üzerinden- beslenecek devreye bağlanmadan önce, üzerindeki ayar potansiyometresi küçük bir tornavida ile çevrilerek bir multimetre yardımıyla istenen çıkış gerilimi (5V USB girişte pratik ayar tabanı giriş gerilimi seviyesidir, yaklaşık 5V; üst sınır 24V) ayarlanmalıdır. Gerilim ayarı yük bağlanmadan, boşta ölçülerek yapılmalı, yük bağlandıktan sonra çıkış gerilimi tekrar kontrol edilmelidir. Çıkış kutupları ters bağlanırsa hem modül hem de beslenen devre zarar görebileceğinden + ve - uçların doğru bağlandığından emin olunmalıdır. Giriş tarafında kullanılan USB kablosunun kalitesi ve uzunluğu da önemlidir; ince kesitli veya uzun kablolarda oluşan gerilim düşümü, çıkışta elde edilebilecek maksimum gerilim ve akımı olumsuz etkileyebileceğinden mümkün olduğunca kısa ve kalın kesitli bir USB kablo tercih edilmelidir. Uzun süreli kullanımlarda çıkış geriliminin ısınmayla birlikte hafifçe kayabileceği unutulmamalı, hassas devrelerde besleme gerilimi zaman zaman tekrar ölçülerek kontrol edilmelidir.

Paket İçeriği

• 1 x USB Voltaj Yükseltici Modül (5V giriş, 3,3V-24V ayarlanabilir çıkış)

Dikkat Edilmesi Gerekenler

• Çıkış gerilimini yüke bağlamadan önce mutlaka boşta ölçüp ayarlayın; yanlış ayarlanmış yüksek gerilim bağlı devreye zarar verebilir.
• Giriş ve çıkış kutuplarını (+/-) karıştırmayın; ters bağlantı modülü ve beslenen devreyi kalıcı olarak bozabilir.
• Çıkış gerilimi yükseltildikçe çekilebilecek güvenli çıkış akımı azalır; yüksek akım ihtiyacında çıkış gerilimini düşük tutmanız gerekebilir.
• Modülü kısa devre veya aşırı yük altında uzun süre çalıştırmayın; bu durum aşırı ısınmaya ve kalıcı hasara yol açabilir.
• Modülün nem, toz ve suya karşı koruması yoktur; kuru ve iç mekan ortamlarında kullanın.
• USB giriş kaynağının (powerbank veya adaptör) modülün ihtiyaç duyduğu akımı sağlayabildiğinden emin olun, aksi halde çıkış gerilimi kararsız olabilir.
• Modülü kullanmadan önce kart üzerinde görünür bir hasar (yanık iz, şişmiş kondansatör, kırık lehim vb.) olup olmadığını kontrol edin.
• Çıkışı doğrudan bir bataryayı şarj etmek için kullanmayın; batarya şarjı özel şarj profili ve akım kontrolü gerektirir, bu modül şarj kontrolü yapmaz.
