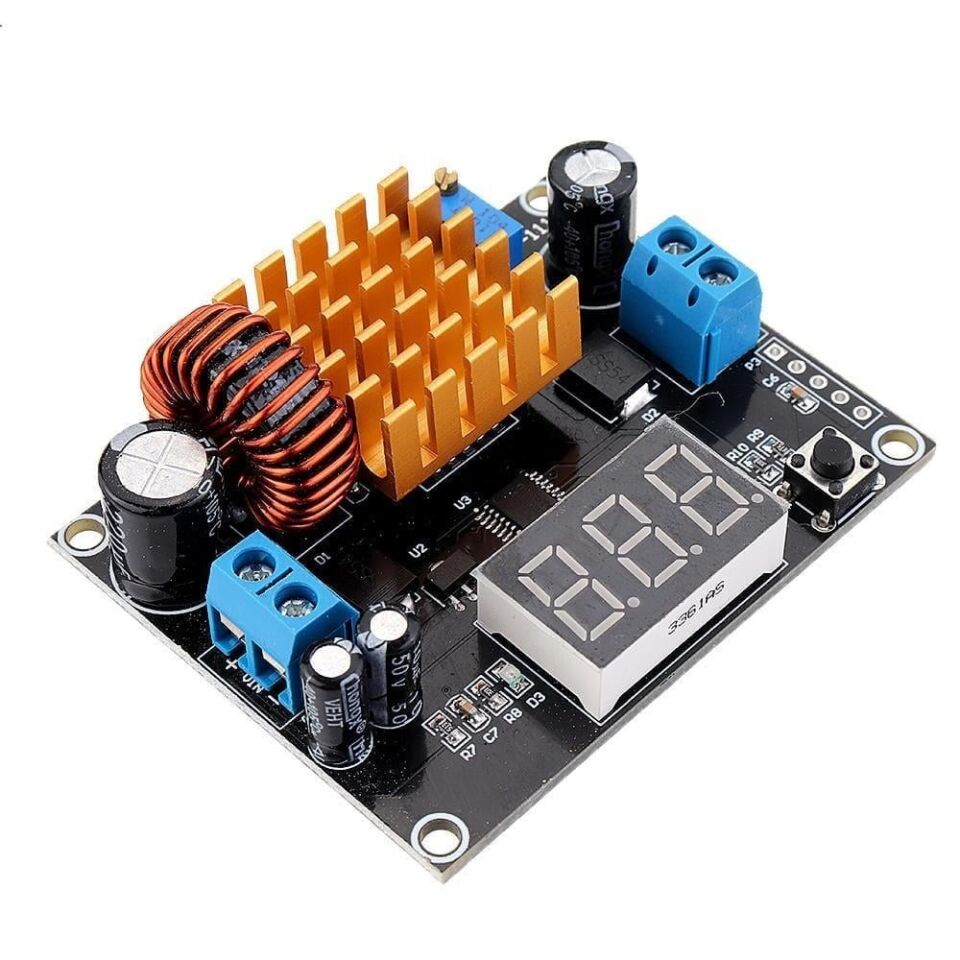

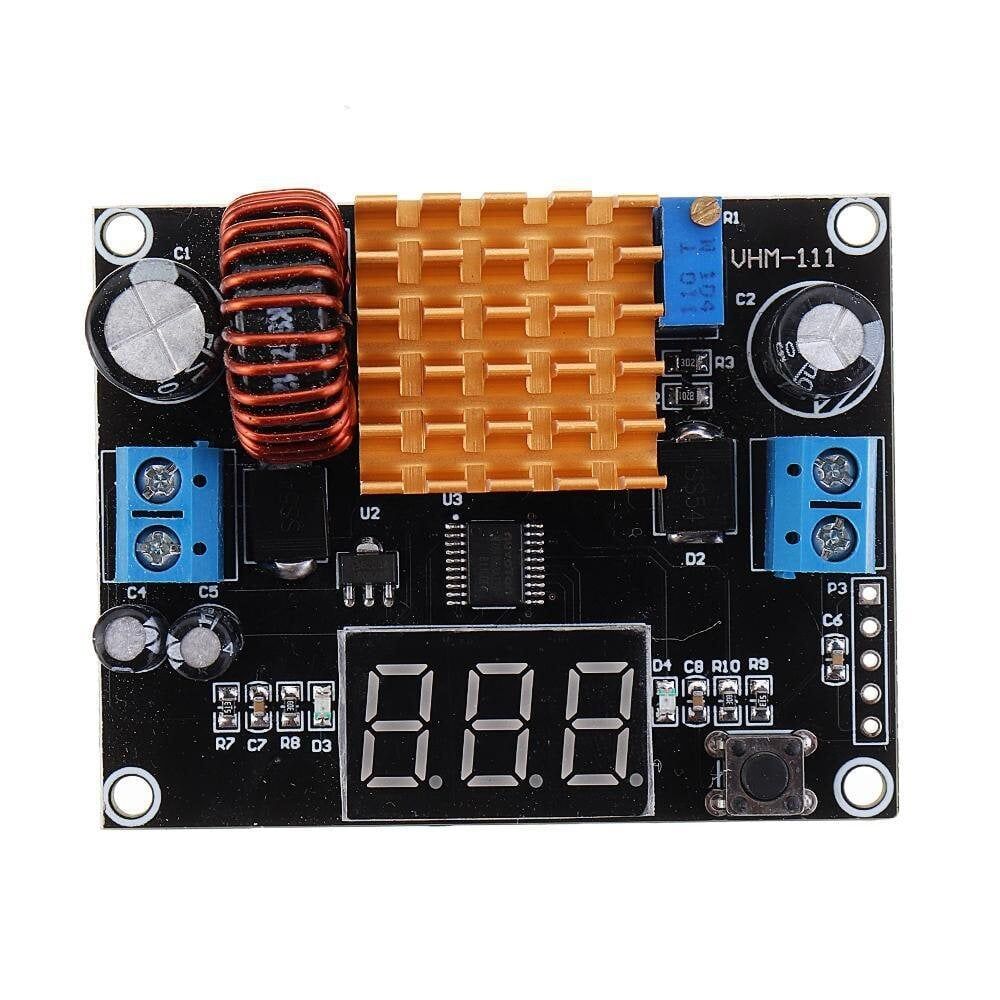

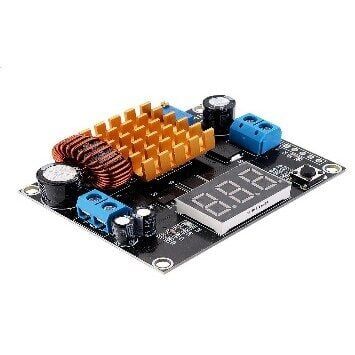

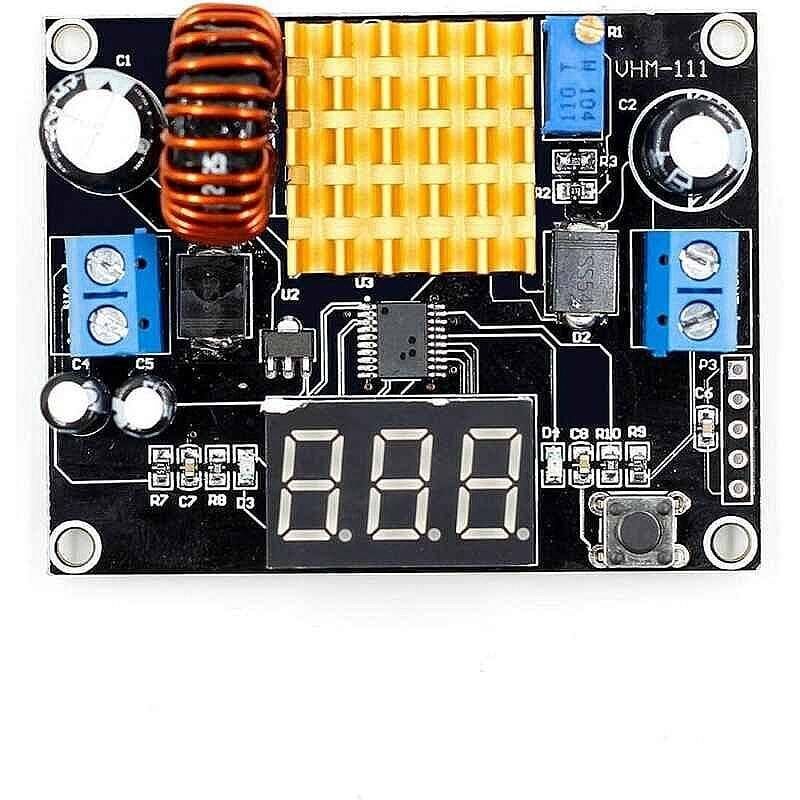

VHM-111 5A 100W Ekranlı Voltaj Yükseltici Regülatör Modülü

VHM-111, düşük bir DC gerilimi ihtiyaç duyulan daha yüksek bir DC gerilime çeviren, üzerinde dijital gerilim göstergesi bulunan bir yükseltici (boost / step-up) regülatör modülüdür. Girişine uygulanan gerilimi devre üzerindeki potansiyometre ile ayarlayarak istenen çıkış seviyesine yükseltir ve bu değeri ayrı bir ölçüm cihazına ihtiyaç duymadan üzerindeki ekrandan anlık olarak okumanızı sağlar. 5A akım ve 100W güce kadar yük besleyebilecek şekilde tasarlanmıştır; bu sayede akü, pil grubu veya adaptör gibi kaynaklardan Arduino tabanlı projeler, LED aydınlatma hatları, küçük DC motorlar ve benzeri güç ihtiyacı olan devreler için ayarlanabilir bir gerilim kaynağı oluşturmak amacıyla kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Üzerindeki dijital ekran sayesinde çıkış gerilimini ayrı bir multimetreye ihtiyaç duymadan anlık olarak izleyebilir, ayar yaparken sonucu aynı anda görebilirsiniz.
• 5A akım ve 100W güce kadar yük besleyebilecek şekilde boyutlandırılmıştır, bu da onu orta güçlü DC yük uygulamaları için de kullanılabilir kılar.
• Potansiyometre ile çıkış gerilimi, projenin ihtiyacına göre geniş bir aralıkta hassas şekilde ayarlanabilir ve gerektiğinde tekrar değiştirilebilir.
• Geniş giriş gerilimi aralığı sayesinde akü, pil grubu veya adaptör gibi farklı DC kaynaklarla çalışabilir, tek bir modülle birden fazla senaryoya uyum sağlar.
• Yüksek verimli anahtarlamalı dönüştürme mimarisi sayesinde düşük giriş gerilimlerinden bile yüksek çıkış seviyeleri elde edilebilir, gereksiz ısı kaybı en aza indirilir.
• Üzerindeki alüminyum soğutucu, yüksek akımlı çalışmada modülün sıcaklığını dengelemeye yardımcı olur ve daha kararlı bir çalışma sağlar.
• Vida terminalli bağlantı noktaları sayesinde kablo bağlantısı lehim yapmadan, sıkıştırma yöntemiyle güvenli şekilde sağlanabilir; farklı kablo kalınlıkları için de kullanılabilir.

Kullanım Alanları

• 12V bir akünün gerilimini 19V'a yükselterek eski tip bir laptop adaptörünün yerine kullanmak.
• Güneş panelinden gelen değişken DC gerilimi sabit ve daha yüksek bir seviyeye çıkararak şarj devrelerine veya invertörlere uygun hale getirmek.
• 3,7V'luk bir lityum pilden veya birkaç pilin seri bağlanmasından 5V, 9V veya 12V gibi farklı seviyeler türeterek taşınabilir cihazları beslemek.
• Düşük gerilimli bir kaynaktan, LED aydınlatma şeritlerinin veya panolarının ihtiyaç duyduğu daha yüksek gerilimi elde etmek.
• Elektronik atölye veya laboratuvar ortamında, farklı devreleri test ederken hızlıca gerilim değiştirebileceğiniz masaüstü tipi ayarlanabilir bir yardımcı güç kaynağı olarak kullanmak.
• Küçük güçlü DC motorların, rölelerin veya solenoid valflerin çalışması için gereken gerilimi, düşük gerilimli bir güç kaynağından türetmek.
• Arduino veya benzeri geliştirme kartlı projelerde sensör ya da aktüatörlerin ihtiyaç duyduğu belirli bir gerilim seviyesini pil gruplarından ayarlanabilir şekilde, teknik servis test masasında olduğu gibi hızlıca elde etmek.

Bağlantı ve Kullanım

Güç kaynağı, modül üzerindeki IN+ ve IN- vida terminallerine, beslenecek yük ise OUT+ ve OUT- terminallerine bağlanır. Modülü yüke bağlamadan önce çıkışını boşta iken potansiyometre yardımıyla istenen değere ayarlayıp ekrandan kontrol etmeniz, bağlı olacak cihazın hatalı bir gerilime maruz kalmasını önler. Ayar sırasında potansiyometreyi yavaşça çevirip ekrandaki değeri takip etmek, hedeflenen gerilime hassas şekilde ulaşmayı kolaylaştırır. Ayar tamamlandıktan sonra yük bağlanır ve çekilen akımın modülün 5A / 100W sınırlarını aşmamasına dikkat edilir; sürekli yüksek akımlarda çalıştırılacaksa modülün soğutucusunun etrafında yeterli hava akışı bırakılması önerilir. Çıkış gerilimini ayarlamak için genellikle ince uçlu bir tornavidaya ihtiyaç duyulur; bu tornavida modülle birlikte gelmez, ayrıca temin edilmelidir. Modülü devre dışı bırakırken önce bağlı yükü, ardından güç kaynağını ayırmak, anahtarlama sırasında oluşabilecek ani gerilim dalgalanmalarının bağlı cihaza zarar verme riskini azaltır. Uzun süreli veya yüksek akımlı kullanımda çıkış akımını ayrıca bir ampermetre ile izlemek, modülün beyan edilen 5A / 100W sınırlarının aşılıp aşılmadığını görmenizi sağlar.

Paket İçeriği

• 1 x VHM-111 5A 100W Ekranlı Voltaj Yükseltici (Boost) Regülatör Modülü

Dikkat Edilmesi Gerekenler

• Bu bir yükseltici (boost) modüldür; çıkış gerilimi her zaman giriş geriliminden yüksek veya ona yakın olur, gerilim düşürmek için kullanılamaz. Düşürme gerektiren bir uygulama için ayrı bir buck (düşürücü) modül tercih edilmelidir.
• Modülü yüke bağlamadan önce çıkış gerilimini boşta iken ayarlayıp ölçün, aksi halde bağlı cihaz hatalı gerilime maruz kalıp zarar görebilir. Özellikle gerilime hassas kartlarda (Arduino gibi) bu adım atlanmamalıdır.
• Giriş ve çıkış kutuplarını (+/-) ters bağlamayın; ters bağlantı modülü ve bağlı cihazı kalıcı olarak bozabilir. Bağlantıdan önce vida terminallerinin üzerindeki etiketleri kontrol edin.
• 5A / 100W değerleri modülün üst sınırlarıdır; yüksek akımlarda modül ısınacağından sürekli tam yükte kullanırken hava akışı sağlanması ve yükün bu sınırların altında tutulması önerilir.
• Ekrandaki gösterge çıkış gerilimini yaklaşık olarak gösterir; hassas ölçüm gereken uygulamalarda ayrıca bir multimetre ile doğrulama yapılmalıdır.
• Modül açık PCB üzerinde teslim edilir; nem, toz ve iletken yüzeylerden uzak, yeterli havalandırmaya sahip bir yere monte edilmeli, çalışırken metal yüzeylere temas etmemesine dikkat edilmelidir.
