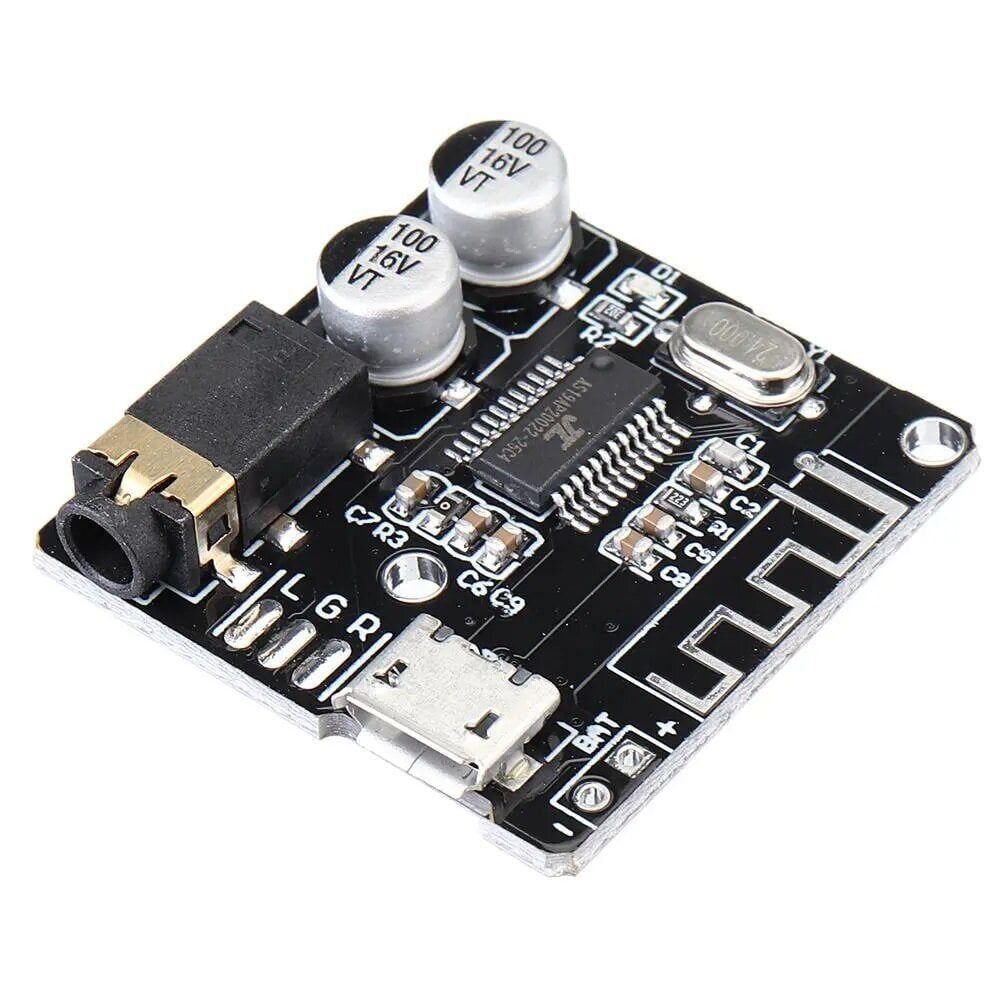

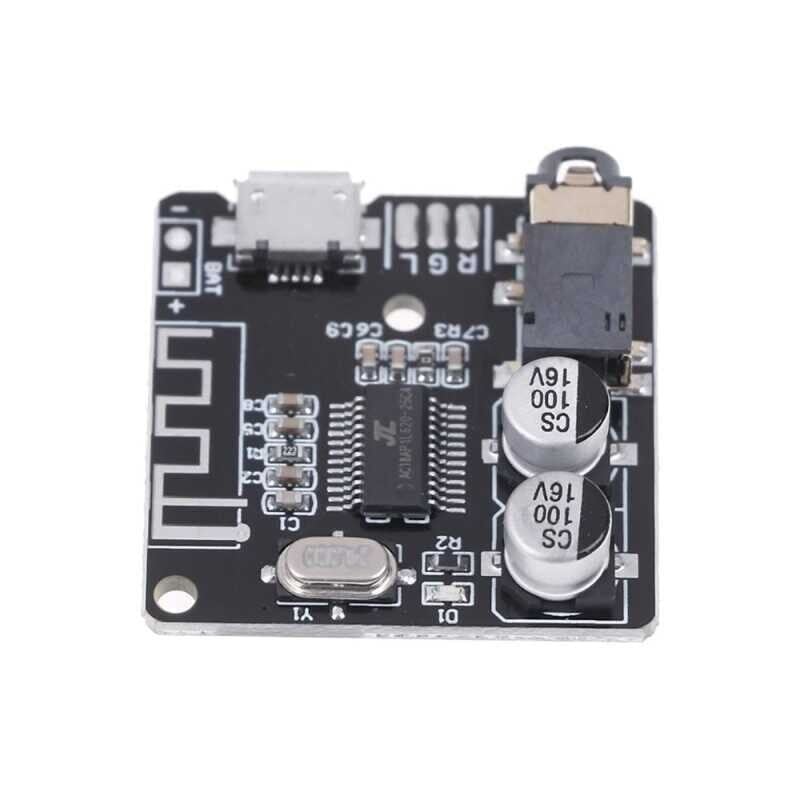

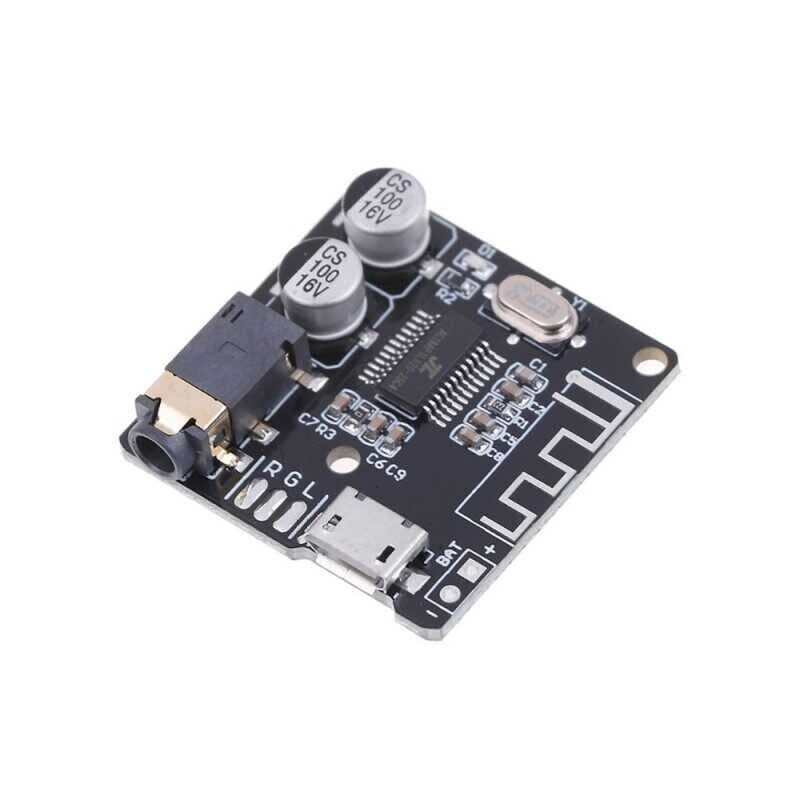

VHM-314 Bluetooth MP3 Ses Alıcı Modülü
VHM-314, telefon, tablet, bilgisayar gibi cihazlardan Bluetooth üzerinden gelen sesi analog ses sinyaline çeviren küçük boyutlu bir Bluetooth ses alıcı (audio receiver) modülüdür. Bluetooth 5.0 desteğiyle birlikte 4.0, 4.1 ve 4.2 sürümündeki cihazlarla da geriye dönük uyumlu çalışır; yani hem yeni hem de görece eski Bluetooth destekli cihazlarla sorunsuz eşleşebilir. Kaynak cihazdan A2DP profili üzerinden akan müzik, modül üzerindeki 3,5 mm stereo jaktan analog hat seviyesinde çıkış olarak alınır; bu çıkış doğrudan kulaklığa, aktif hoparlöre veya bir amplifikatörün/oto teybin AUX girişine bağlanabilir. Modül, kendi başına ses üretmez; yalnızca kablosuz olarak gelen dijital ses akışını analog sinyale çevirip mevcut bir ses sistemine aktarır. USB Type-C girişinden 3,7-5V ile beslenir; Bluetooth (A2DP) bağlantısı üzerinden SBC/AAC kodekleriyle kayıplı ses aktarımı yapar. Kart üzerinde entegre bir Bluetooth anteni bulunduğundan harici anten bağlantısı gerektirmez. Ayrıca A2DP ile birlikte AVRCP, AVDTP, AVCTP ve HFP profillerini de desteklediği için sadece müzik dinlemekle kalmaz, bağlı olduğu cihazdan gelen temel çağrı ve kontrol sinyallerini de iletebilir. Araç içi ses sistemlerini, eski amplifikatörleri veya pasif hoparlörleri kablosuz hale getirmek isteyen DIY ve maker projeleri için pratik ve düşük maliyetli bir çözümdür.
Teknik Özellikler
| Bluetooth Sürümü | Bluetooth 5.0 (4.0 / 4.1 / 4.2 cihazlarla geriye dönük uyumlu) |
| Çalışma Modu | Bluetooth ses ALICI (receiver) - verici modu yoktur |
| Desteklenen Profiller | A2DP, AVRCP, AVDTP, AVCTP, HFP |
| Kablosuz Menzil | Açık alanda (görüş hattı) yaklaşık 15 metre |
| Çalışma Gerilimi | 3,7V - 5V DC |
| Güç Girişi | USB Type-C |
| Ses Çıkışı | 3,5 mm stereo (çift kanal) hat seviyesi çıkış |
| Sinyal/Gürültü Oranı (SNR) | 90 dB |
| Dinamik Aralık (DNR) | 91 dB |
| Toplam Harmonik Bozulma + Gürültü (THD+N) | -70 dB |
| Kanal Ayrımı (Crosstalk) | -86 dB |
| Anten | Kart üzerine entegre, harici anten gerektirmez |
| Ek Çalışma Modu | USB ses kartı (sound card) modu ile bilgisayara doğrudan bağlanabilir |
| Otomatik Yeniden Bağlanma | Destekler (son eşleşilen cihaza güç sonrası otomatik bağlanma) |
Öne Çıkan Özellikler
- Bluetooth 5.0 desteğiyle daha kararlı bağlantı ve daha düşük gecikme sağlar; aynı zamanda Bluetooth 4.0, 4.1 ve 4.2 sürümündeki eski cihazlarla da geriye dönük uyumlu çalışır
- A2DP, AVRCP, AVDTP, AVCTP ve HFP profil desteğiyle hem stereo müzik akışı hem de temel çağrı/kontrol fonksiyonlarını bir arada sunar
- 90 dB sinyal/gürültü oranı (SNR) ve 91 dB dinamik aralık (DNR) gibi görece yüksek ses kalitesi değerlerine sahiptir
- USB Type-C üzerinden, yaygın ve bulunması kolay bir kabloyla beslenir
- Otomatik yeniden bağlanma özelliği sayesinde güç kesintisi sonrasında son eşleşilen cihaza elle müdahale gerekmeden yeniden bağlanmayı dener
- USB bağlantısıyla doğrudan bilgisayara takılarak harici ses kartı (sound card) olarak da tanıtılabilir
Kullanım Alanları
- Bluetooth özelliği olmayan eski araç teyplerine veya araç içi amplifikatörlere kablosuz ses girişi ekleme
- Pasif hoparlör içeren ev stereo sistemlerini bir amplifikatör aracılığıyla Bluetooth ile kablosuz hale getirme
- Eski amplifikatör, mikser veya aktif hoparlörlere yalnızca AUX girişi olan cihazlarda Bluetooth desteği kazandırma
- DIY kulaklık amplifikatörü, taşınabilir hoparlör veya ses kutusu projelerinde ses alıcı katı olarak kullanma
- Telefon, tablet veya bilgisayardan gelen sesi kablosuz şekilde harici bir ses sistemine aktarma
- Bilgisayara USB üzerinden bağlanıp harici ses kartı olarak kullanarak ses çıkışı sorunlarını aşma
- Elektronik eğitimi, robotik ve maker projelerinde kablosuz ses aktarımı deneyleri ve prototipleme
Bağlantı ve Kullanım
Modül, USB Type-C girişinden 3,7-5V güç aldıktan sonra Bluetooth eşleştirme moduna geçer; kaynak cihazın (telefon, tablet, bilgisayar) Bluetooth ayarlarından modül aranıp eşleştirilir. Eşleşme tamamlandıktan sonra çalınan ses, 3,5 mm stereo jaktan analog hat seviyesinde çıkış olarak alınır ve bu çıkış kulaklığa, aktif hoparlöre veya bir amplifikatörün/oto teybin AUX girişine bağlanabilir. Ses çıkışı hat seviyesinde olduğu için hoparlörü doğrudan sürmek yerine bir amplifikatör devresi ile birlikte kullanılması önerilir. Modülün otomatik yeniden bağlanma özelliği sayesinde güç kesilip tekrar verildiğinde son eşleşilen cihaza yeniden bağlanma denemesi yapılır, böylece her kullanımda yeniden eşleştirme yapmaya gerek kalmaz; ayrıca USB portu üzerinden bilgisayara bağlanarak harici ses kartı olarak da kullanılabilir.
Paket İçeriği
- 1 x VHM-314 Bluetooth MP3 ses alıcı modülü
Dikkat Edilmesi Gerekenler
- Modül bir Bluetooth ALICI'dır (receiver); TV veya benzeri bir ses kaynağını kablosuz VERİCİ hâline getirmek isteyenler için bu modül tek başına yeterli değildir, ayrı bir verici modül gerekir
- Çalışma gerilimi 3,7-5V DC aralığındadır; bu aralığın dışında bir gerilim uygulanması modüle kalıcı zarar verebilir
- Ses çıkışı hat seviyesinde analog bir sinyaldir; düşük empedanslı hoparlörler modülün çıkışına doğrudan değil, aralarına bir amplifikatör devresi konularak bağlanmalıdır
- Bluetooth menzili ortam koşullarına (duvar, metal gövde, parazit kaynakları) göre değişebilir; açık alanda ölçülen menzil değeri kapalı mekanlarda ve engel varlığında belirgin şekilde kısalabilir
- Modül açık devre kartı üzerinde satıldığı için statik elektriğe ve nem/tozdan etkilenmeye karşı hassastır; montaj ve bağlantı sırasında topraklama ve koruyucu kutu kullanımı önerilir
