W3230 Röle Çıkış Termostat 24V Sıcaklık Kontrol Cihazı

W3230, tek röle çıkışlı dijital sıcaklık kontrol modülüdür; menüden seçilen moda göre ısıtma veya soğutma işlevini yürütür. NTC sıcaklık probundan aldığı anlık değeri çift haneli LED ekranda gösterir, kullanıcının girdiği hedef sıcaklıkla karşılaştırır ve seçili moda göre röleyi devreye alır. 24V DC ile beslenen bu sürüm; kuluçka makinesi, akvaryum, fermantasyon kabini, soğuk hava deposu ve elektronik dolapları gibi ortamlarda sıcaklığı otomatik olarak dengelemek için kullanılır. Menüdeki mod parametresiyle cihaz ya "sıcaklık düşünce ısıt" ya da "sıcaklık yükselince soğut" mantığıyla çalışacak şekilde ayarlanır. Histerezis (fark sıcaklığı) ve kompresör gecikme süresi panel üzerinden ayarlanabildiğinden hem hassas sıcaklık takibi hem de röle ve kompresör ömrünü koruyan anti kısa-devre koruması aynı anda sağlanır.

Teknik Özellikler

Öne Çıkan Özellikler

• Menüden seçilen mod (ısıtma veya soğutma) ile aynı cihaz farklı uygulamalarda kullanılabilir; ihtiyaca göre ayrı ısıtma ve soğutma termostatı almaya gerek kalmaz.
• NTC probu sayesinde -50°C ile +120°C gibi geniş bir aralıkta 0,1°C çözünürlükle sıcaklık takibi yapar.
• Histerezis değeri kullanıcı tarafından ayarlanabildiği için rölelerin gereksiz yere sık sık açılıp kapanması önlenir.
• Kompresörlü sistemlerde 0-10 dakika arasında ayarlanabilen gecikme koruması, ani yeniden başlatmalardan kaynaklanan kompresör arızalarını engeller.

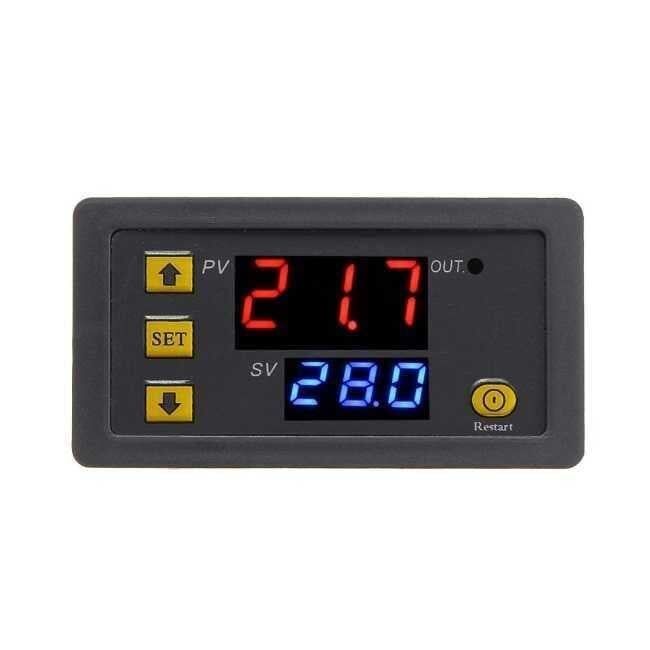

• Çift satırlı (çift ekranlı) LED gösterge, anlık sıcaklık ile ayar sıcaklığını ayrı satırlarda gösterdiği için ayrı bir termometreye gerek bırakmaz.
• Elektrik kesintisi sonrasında yapılan ayarları hafızasında tuttuğu için her kesintide yeniden programlama yapılmasına gerek kalmaz.
• Panel üzerindeki tuşlarla menüye girilip parametreler değiştirilebildiğinden ek bir bilgisayar, yazılım veya harici programlayıcıya ihtiyaç duyulmaz.

Kullanım Alanları

• Kuluçka makinesinde iç sıcaklık hedefin altına düşünce ısıtıcı lambayı devreye almak, hedefin üstüne çıkınca kesmek.
• Akvaryum veya sürüngen teraryumunda seçilen moda göre ısıtıcıyı ya da soğutucu fanı devreye alarak su veya ortam sıcaklığını hedef değerde tutmak.
• Fermantasyon veya mantar üretim kabininde ortam ısısını belirli bir aralıkta tutmak için ısıtma bandı ile soğutucu fanı sırayla devreye almak.
• Soğuk hava deposu ya da şarap mahzeninde kompresörü hedef sıcaklığa göre çalıştırıp gecikme koruması ile kısa aralıklarla tekrar başlamasını engellemek.
• Elektronik cihaz dolabında veya sunucu kabininde soğutma modunda sıcaklık yükselince soğutucu fanı, ısıtma modunda ise düşük sıcaklıkta ısıtıcı direnci devreye sokmak.
• Seracılıkta gece ve gündüz arasındaki sıcaklık farkını dengelemek amacıyla ısıtıcı ile havalandırma fanını tek panelden kontrol etmek.
• Su yalıtım işlerinde veya kimyasal karışım tanklarında sıvı sıcaklığını dar bir bantta tutmak için ısıtıcı rezistans ile soğutma pompasını sırayla devreye almak.
• Arı kovanı ısıtma sistemlerinde veya hayvan barınaklarında kış aylarında düşük sıcaklıkta ısıtıcıyı, sıcak günlerde ise fanı otomatik çalıştırmak.

Bağlantı ve Kullanım

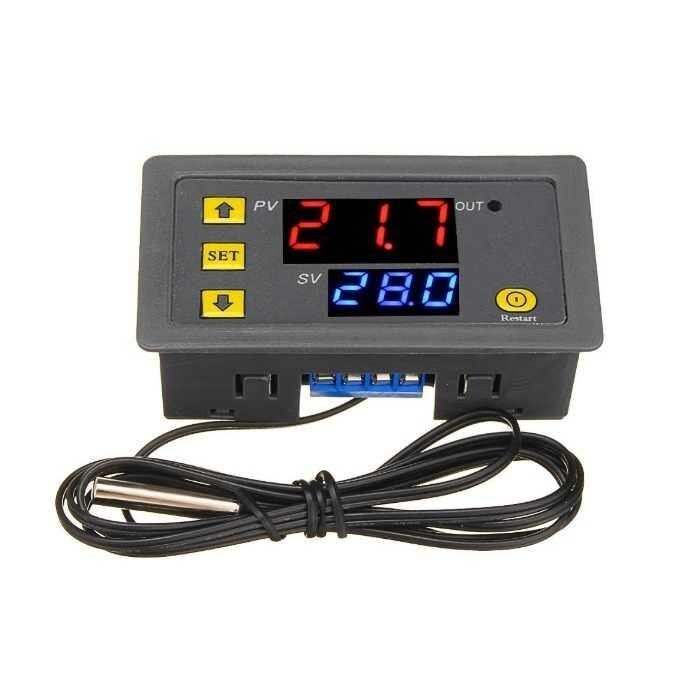

Modülün arka yüzünde besleme için iki uç (DC 24V + ve -), NTC probu için iki uç ve tek röle çıkışı uçları bulunur; NTC probu doğrudan sıcaklığı ölçülecek ortama veya sıvıya temas edecek şekilde yerleştirilmelidir. Kontrol edilecek cihaz (ısıtıcı ya da soğutucu/kompresör/fan) röle çıkışına bağlanır; çıkış kuru kontak olduğundan yük hattının fazı röle üzerinden kesilip verilir, cihazın ısıtma mı soğutma mı yapacağı ise menüden mod parametresiyle seçilir. İlk kurulumda panel üzerindeki SET tuşuna basılarak önce mod (ısıtma/soğutma) ve hedef sıcaklık, ardından menüden histerezis ve kompresör gecikme değerleri ayarlanır; ayarlar onaylandıktan sonra cihaz ölçtüğü sıcaklığa göre röleyi otomatik olarak yönetmeye başlar. Yük akımı röle kontak kapasitesini aşıyorsa, özellikle kalkış akımı yüksek olan kompresörlü cihazlarda, araya uygun kapasiteli bir kontaktör konulması önerilir. Menüde gezinirken kullanılan yukarı/aşağı tuşları ile hem mod hem hedef sıcaklık hem de histerezis ve gecikme gibi ikincil parametreler tek tek değiştirilebilir; yapılan her değişiklik SET tuşuna tekrar basılıp onaylandığında hafızaya yazılır ve ekran normal görüntüleme moduna döner.

Paket İçeriği

• 1 adet W3230 dijital sıcaklık kontrol modülü
• 1 adet NTC sıcaklık probu (bağlantı kablosu ile)
• Panel montajı için sabitleme klipsleri

Dikkat Edilmesi Gerekenler

• Röle çıkışları kuru kontak olup şebeke gerilimini anahtarladığından, bağlantılar mutlaka enerji kesikken yapılmalı ve faz hattına dokunulmamalıdır.
• Yüksek kalkış akımı çeken kompresör veya motor gibi yükler doğrudan röleye değil, uygun kapasiteli bir kontaktör üzerinden bağlanmalıdır; aksi halde röle kontakları zamanla yapışabilir veya yanabilir.
• NTC probu nem veya sıvıyla temas edecekse kablo ve uç sızdırmazlığı kontrol edilmelidir; hasarlı bir prob yanlış sıcaklık okumasına ve hatalı röle çalışmasına yol açabilir.
• Kompresör gecikme süresi çok kısa ayarlanırsa kompresörün sık sık kısa aralıklarla devreye girmesi önlenemez ve bu durum kompresör ömrünü kısaltabilir.
• Modülün gövdesi su ve neme karşı korumalı değildir; yalnızca prob nemli ya da sıvı ortama girecek şekilde monte edilmeli, modülün kendisi kuru bir yere sabitlenmelidir.
• 24V DC dışında bir gerilimle beslenmesi cihazın kalıcı olarak zarar görmesine neden olabilir, besleme voltajı bağlanmadan önce mutlaka kontrol edilmelidir.
• Mod parametresi (ısıtma/soğutma) yanlış seçilirse sistem beklenenin tam tersi yönde çalışır (örneğin soğutma modunda bağlı bir ısıtıcı sürekli devrede kalabilir); kurulum sonrası kısa bir test ile seçilen modun bağlı cihazla uyumlu olduğu doğrulanmalıdır.
• Histerezis değeri çok dar seçilirse röleler kısa aralıklarla art arda anahtarlanabilir, bu da hem kontakların ömrünü kısaltır hem de bağlı cihazlarda gereksiz yıpranmaya yol açar.
