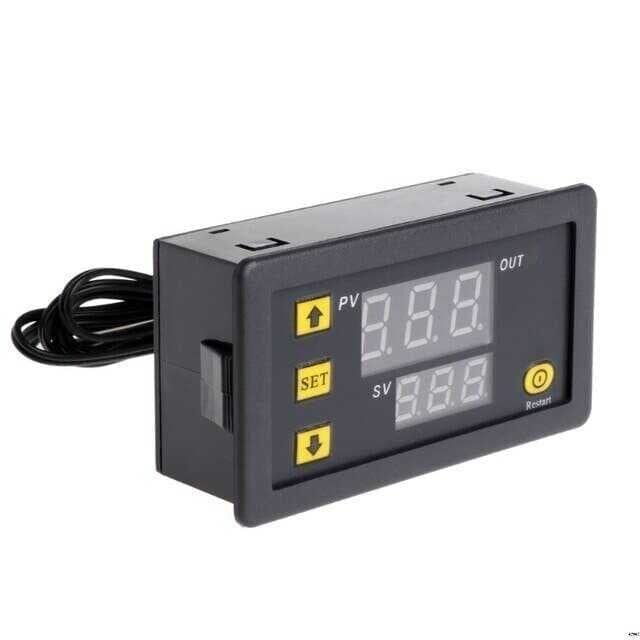

W3230 Termostat 12V Sıcaklık Kontrol Cihazı - Röle Çıkış

W3230, 12V DC ile çalışan, tek röle çıkışlı dijital sıcaklık kontrol cihazıdır (termostat modülü). Cihaz, harici bir sıcaklık probundan aldığı ölçümü kullanıcının panelden girdiği hedef değerle karşılaştırır; panelden ısıtma modu seçiliyken sıcaklık ayarlanan alt sınırın altına düşünce, soğutma modu seçiliyken üst sınırın üstüne çıkınca röleyi devreye alır. Böylece tek bir modülle, seçilen çalışma yönüne göre ısıtıcı veya soğutucu bir yük otomatik olarak yönetilebilir. Kuluçka makinesi, akvaryum ısıtıcısı, sera, fermantasyon kabini ve buzdolabı/derin dondurucu gibi sıcaklığın belirli bir aralıkta tutulması gereken projelerde, mikrodenetleyici yazılımı yazmaya gerek kalmadan hazır bir kontrol çözümü sunar. Ön paneldeki tuşlarla hedef sıcaklık, histerezis (fark) değeri ve gecikme süresi gibi parametreler kolayca ayarlanabilir. Cihazın en pratik yönü, hem "ısıtma yönünde" hem de "soğutma yönünde" çalışacak şekilde ayarlanabilmesidir; bu sayede aynı donanım, kışın bir kuluçka makinesini ısıtırken yazın bir serbest zaman balık tankını soğutan bir sistemde de kullanılabilir. Kurulum sırasında herhangi bir programlama veya harici kart gerekmediğinden, elektronikle ileri düzeyde ilgilenmeyen kullanıcılar için de erişilebilir bir çözümdür.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek röle çıkışıyla, panelden seçilen moda göre ısıtma veya soğutma yükünden birini kontrol edebilir.
• Hedef sıcaklık ve histerezis değeri ön paneldeki tuşlarla kolayca girilebildiği için ek bir mikrodenetleyici veya yazılım gerektirmez.

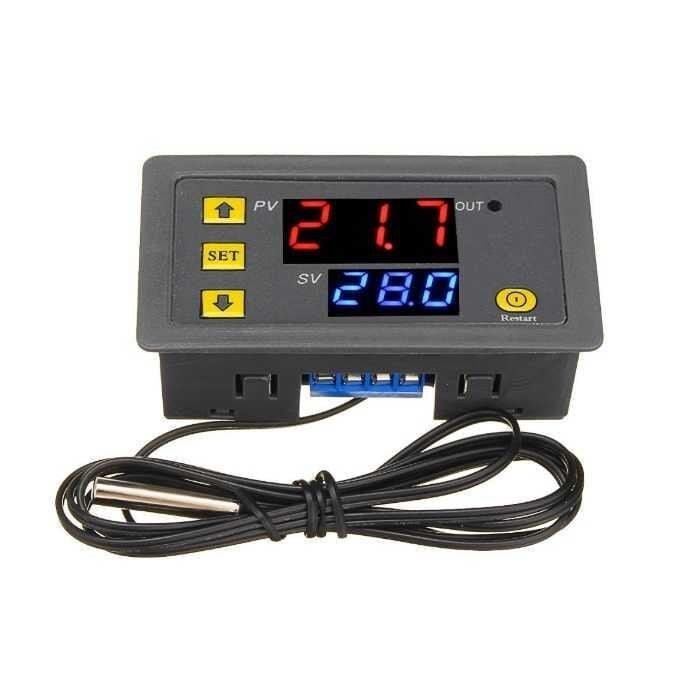

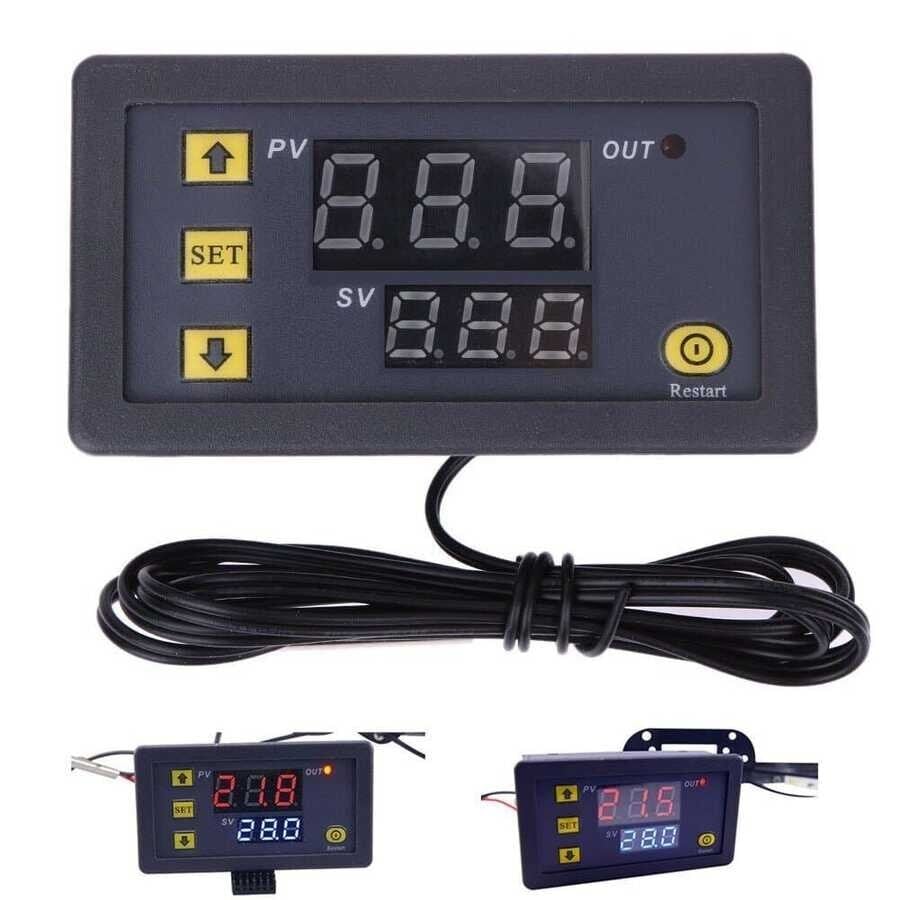

• Dijital LED ekran sayesinde anlık ölçülen sıcaklık ve ayar değeri net şekilde görülebilir.
• Ayarlanabilir gecikme süresi, kompresör gibi motorlu yüklerin peş peşe hızlı açılıp kapanmasını önleyerek yükün ömrünü korumaya yardımcı olur.
• Ayarlanabilir yüksek sıcaklık alarmı ile sıcaklık belirlenen üst değeri aştığında uyarı üretilebilir.
• 12V DC ile beslendiği için akü, adaptör veya güneş enerjili küçük sistemler gibi düşük gerilimli kurulumlara uygundur.
• Isıtma ve soğutma yönü panel üzerinden seçilebildiği için tek bir cihazla mevsime veya uygulamaya göre farklı senaryolarda tekrar tekrar kullanılabilir.

Kullanım Alanları

• Kuluçka makinesinde iç sıcaklığı belirlenen aralıkta sabit tutmak için ısıtma lambasını veya rezistansı, sıcaklık düşer düşmez otomatik olarak devreye almak.
• Akvaryumda, seçilen moda göre su sıcaklığı belirlenen alt sınırın altına inince ısıtıcıyı (ısıtma modunda) veya üst sınırın üstüne çıkınca soğutucu fanı ya da soğutma ünitesini (soğutma modunda) devreye sokarak balıklar için o yönde sabit bir sıcaklık aralığı sağlamak.
• Serada, seçilen moda göre gece sıcaklık düşüşlerinde ısıtıcıyı (ısıtma modunda) veya gündüz güneşin etkisiyle sıcaklık yükseldiğinde havalandırma fanını (soğutma modunda) otomatik devreye alarak bitkileri o yönde korumak.
• Fermantasyon kabini veya mantar üretim odasında sıcaklığı dar bir bant içinde tutarak mikroorganizma faaliyetini kontrol altında tutmak ve ürün kalitesini korumak.
• Küçük soğuk hava deposu, şarap dolabı veya derin dondurucu dönüşüm projelerinde kompresör kontaktörünü hedef sıcaklığa göre otomatik olarak sürmek.
• Reptil terraryumunda ısıtma matının veya lambasının sıcaklığa bağlı olarak otomatik açılıp kapanmasını sağlayarak canlı için gerekli sıcaklık aralığını korumak.
• Elektronik cihaz kabini, sunucu dolabı veya 3D yazıcı muhafazasında, seçilen moda göre iç ortam sıcaklığını fan (soğutma modunda) veya ısıtıcı (ısıtma modunda) ile hedef aralıkta tutmak.

Bağlantı ve Kullanım

Cihazın arka panelindeki güç girişine 12V DC besleme bağlanır; sıcaklık probu ise ayrı bir sensör girişine takılarak ölçüm yapılacak ortama (su, hava veya yüzey) temas edecek şekilde yerleştirilir. Isıtma veya soğutma için kullanılacak tek yük (ısıtıcı rezistans, fan, kompresör kontaktörü vb.) röle çıkış terminalinin NO/COM (normalde açık/ortak) uçlarına bağlanır; yük, rölenin akım sınırını aşmamalıdır. İlk kurulumda önce panelden ısıtma mı soğutma mı modunda çalışılacağı (mod parametresi) belirlenmeli, ardından ön paneldeki tuşlardan hedef sıcaklık, histerezis ve gecikme süresi gibi parametreler girilmelidir. Hem ısıtma hem soğutma yönünde kontrol gereken uygulamalarda iki ayrı W3230 kullanılması gerekir. Parametreler ayarlandıktan sonra cihaz, probdan aldığı ölçümü sürekli ekranda gösterirken hedef değerle karşılaştırır ve gerektiğinde ilgili röleyi otomatik olarak sürer. Yüksek akımlı veya şebeke gerilimli yükler için röle çıkışının doğrudan yükü sürmek yerine, uygun kapasiteli bir kontaktör ya da ara röle üzerinden kumanda edilmesi önerilir; bu hem cihazın rölesini korur hem de kurulumu daha güvenli hale getirir.

Paket İçeriği

• 1 x W3230 dijital sıcaklık kontrol modülü
• 1 x Sıcaklık ölçüm probu
• Kullanım için gerekli montaj/bağlantı bilgisi (ürün üzerindeki etiket ve terminal işaretlemeleri üzerinden)

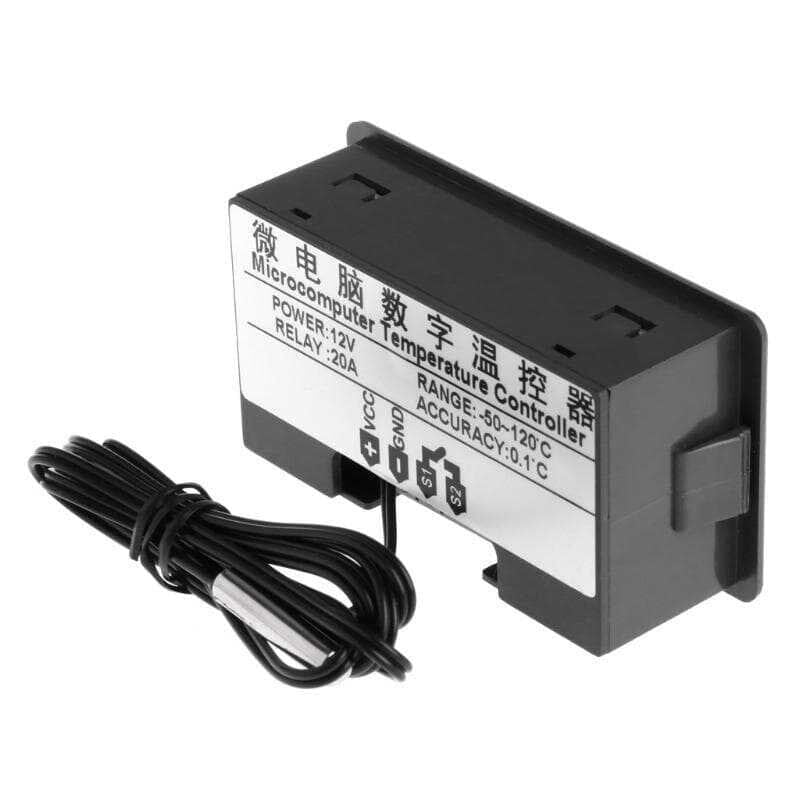

Modülün arka yüzündeki terminal bloğu üzerinde güç girişi, sensör girişi ve röle çıkışları ayrı ayrı işaretlenmiştir; bağlantı yapmadan önce bu işaretlemelerin kontrol edilmesi, yanlış terminale bağlantı yapılmasını ve olası hasarı önler.

Dikkat Edilmesi Gerekenler

• Röle çıkışlarına bağlanacak yükün akımı, rölenin belirtilen maksimum akım değerini kesinlikle aşmamalıdır; aksi halde röle kontakları zamanla arızalanabilir.
• Şebeke gerilimiyle (220V AC) çalışan yükler bağlanacaksa kablolama mutlaka yalıtımlı ve kaçak akımlara karşı korumalı yapılmalı, gerekiyorsa deneyimli bir elektrikçiden destek alınmalıdır.
• Sıcaklık probu su veya nemli ortamda kullanılacaksa probun bağlantı noktalarının su geçirmezliğinden emin olunmalı, aksi halde hatalı ölçüm veya kısa devre riski oluşur.
• Isıtma ve soğutma modu yanlış ayarlanırsa sistem beklenenin tersi yönde çalışabilir; kurulum sonrası ayarların doğrulanması gerekir.
• Kompresör gibi motorlu yüklerde koruma gecikmesi süresi yeterince ayarlanmazsa yükün sık aç-kapa yapması ömrünü kısaltabilir.
• Cihaz doğrudan 12V DC ile çalışır; ters polarite veya aşırı gerilim uygulanması modülde kalıcı hasara yol açabilir.
• Cihaz tek röle çıkışlıdır; aynı anda hem ısıtma hem soğutma yapamaz, yalnızca panelden seçilen modu uygular. Isıtma ve soğutmanın ikisi birden gerektiği kurulumlarda iki ayrı W3230 kullanılmalıdır.
• Sensör probu mekanik darbeye veya kesilmeye karşı hassastır; kablo sıkışma, ezilme veya keskin kenarlara temas edecek şekilde döşenmemelidir.
