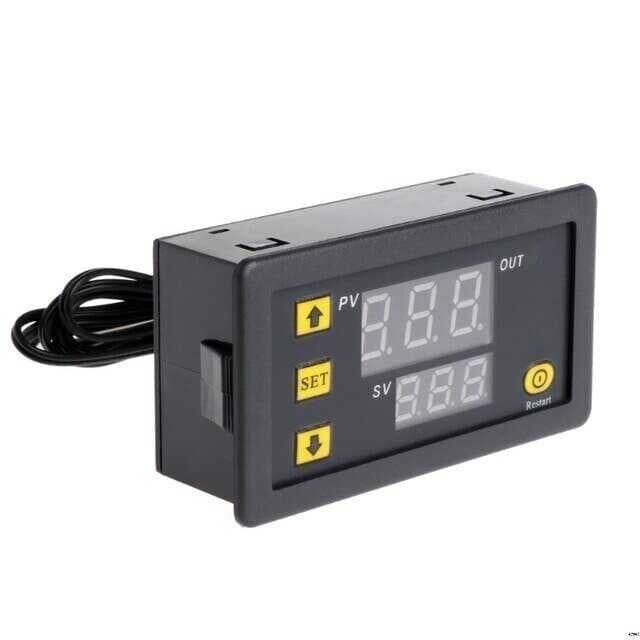

W3230 Termostat 220V Sıcaklık Kontrol Cihazı - Röle Çıkış

W3230, harici bir NTC sıcaklık probu ile ortam veya sıvı sıcaklığını ölçen ve ölçtüğü değeri kullanıcının girdiği hedef sıcaklık ile histerezis (fark) değeriyle karşılaştırarak üzerindeki tek röle çıkışını otomatik yöneten dijital bir sıcaklık kontrol modülüdür. 220V şebeke gerilimiyle çalışan cihaz, P0 parametresinden çalışma modu ısıtma olarak seçildiğinde sıcaklık ayarlanan seviyenin altına düşünce, soğutma olarak seçildiğinde ise üzerine çıkınca röleyi devreye alarak ortamı belirlenen sıcaklık bandında sabit tutmaya çalışır. Çift dijital LED ekranı sayesinde hem anlık sıcaklık hem de hedef sıcaklık aynı anda izlenebilir; kuluçka, akvaryum, terraryum ve fermantasyon gibi projelerde tek bir ısıtıcı veya soğutucu cihazı otomatik yönetmek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• P0 parametresiyle ısıtma veya soğutma modundan biri seçilerek, tek röle çıkışı üzerinden bağlı cihaz belirlenen sıcaklık eşiğine göre otomatik olarak kontrol edilebilir.

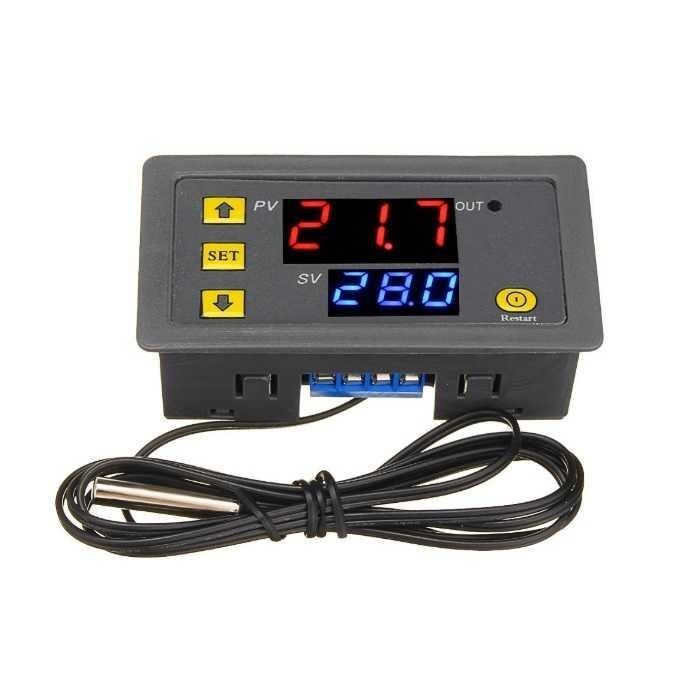

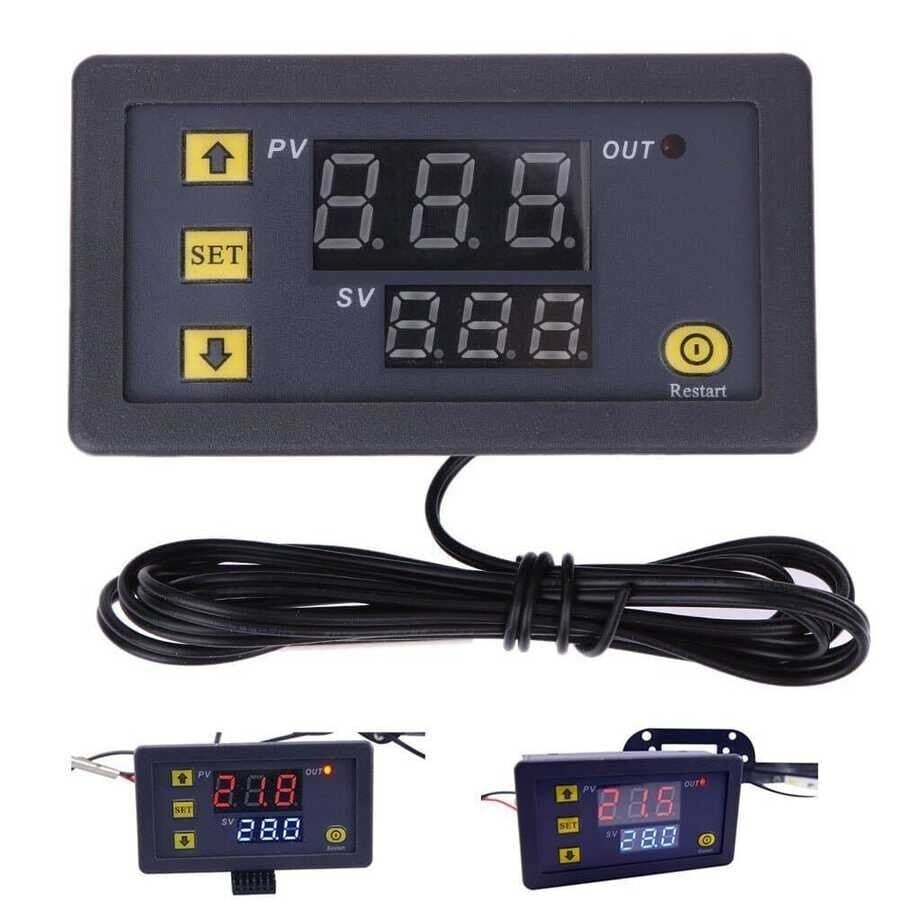

• Çift dijital LED ekranı, anlık ölçülen sıcaklık değeri ile kullanıcının girdiği hedef sıcaklığı aynı anda ve net biçimde gösterir.
• 0,1°C çözünürlüklü NTC sensör girişi sayesinde küçük sıcaklık değişimlerini bile algılayarak hassas bir kontrol sağlar.
• Histerezis (fark) değeri kullanıcı tarafından 0,1°C ile 15,0°C arasında serbestçe ayarlanabildiği için rölelerin gereksiz sıklıkta açılıp kapanması önlenebilir, bu da bağlı cihazların ömrünü korumaya yardımcı olur.
• -50°C ile +120°C arasında geniş bir ölçüm ve kontrol aralığına sahip olduğundan soğuk depo uygulamalarından kuluçka sıcaklıklarına kadar birçok farklı senaryoya uyum sağlar.
• Panel üzerine monte edilebilen kompakt gövdesi ve vidalı terminal bağlantılarıyla dolap, pano veya muhafaza kutusu içi kurulumlara uygun bir yapı sunar.
• 220V şebeke gerilimiyle doğrudan çalıştığı için ayrı bir güç adaptörüne veya dönüştürücüye ihtiyaç duymaz; hedef sıcaklık ve fark değeri de ek bir yazılıma gerek kalmadan doğrudan ön paneldeki tuş takımından ayarlanır.

Kullanım Alanları

• Kuluçka makinesinde yumurta sıcaklığını embriyo gelişimi için gereken dar aralıkta sabit tutmak amacıyla ısıtma lambasını ayarlanan sıcaklığa göre otomatik olarak devreye almak.
• Akvaryumda, seçilen çalışma moduna göre su ısıtıcısını (ısıtma modunda) ya da soğutucu fanı (soğutma modunda) otomatik devreye alarak su sıcaklığını balıklar için uygun dar bir aralıkta tutmak.
• Sürüngen terraryumunda ısıtma matını, ortam sıcaklığı ayarlanan değerin altına düşünce otomatik devreye sokmak, üzerine çıkınca kesmek.
• Ev tipi fermantasyon kabında (bira, şarap, turşu, yoğurt, tempeh vb.) seçilen çalışma moduna göre ısıtıcıyı veya soğutucuyu otomatik devreye alarak süreç boyunca sıcaklığı belirli bir bantta tutmak.
• Soğuk hava deposu veya mini serada, soğutma modunda sıcaklık yükselince havalandırma fanını, ısıtma modunda ise sıcaklık düşünce ısıtıcıyı otomatik olarak çalıştırmak.
• Elektronik veya sunucu kabini içinde aşırı ısınmayı önlemek amacıyla soğutucu fanı, iç sıcaklık belirlenen eşiği geçtiğinde otomatik olarak devreye sokmak.
• Mantar üretim kabini veya kuluçka dolabı gibi dar sıcaklık toleransı gereken ortamlarda, seçilen çalışma moduna göre ısıtıcıyı veya soğutucuyu otomasyona bağlayarak manuel takip ihtiyacını azaltmak.

Bağlantı ve Kullanım

Cihazın arka tarafındaki vidalı terminal bloğundaki güç girişine 220V faz ve nötr hatları bağlanır; bağlantı yapılmadan önce hattın enerjisinin kesildiğinden mutlaka emin olunmalıdır. NTC sıcaklık probu, üzerinde sensör girişi olarak ayrılmış iki uca bağlanır ve ölçüm yapılacak ortama ya da sıvıya, metal ölçüm ucu tamamen kapanacak şekilde daldırılır. Kontrol edilecek tek cihaz (seçilen çalışma moduna göre ısıtıcı veya soğutucu) röle çıkış terminaline bağlanır. Ön paneldeki tuş takımıyla önce çalışma modu (ısıtma "H" veya soğutma "C"), ardından hedef sıcaklık ve histerezis (fark) değeri girilir; cihaz bu değerleri baz alarak ölçtüğü sıcaklığa göre röleyi seçilen yönde otomatik olarak devreye alır ve keser. Sensör kablosunun, parazit ve hatalı okumaları önlemek için mümkün olduğunca güç kablolarından ayrı bir güzergahtan geçirilmesi tavsiye edilir. Kurulum tamamlandıktan sonra rölenin, ayarlanan çalışma moduna göre doğru yönde devreye girip girmediği gözle kontrol edilmelidir. İlk kurulumdan sonra ayarların beklenen şekilde çalıştığını görmek için sistemin bir süre gözlemlenmesi ve gerekirse fark değerinin ince ayarının yapılması önerilir.

Paket İçeriği

• 1 x W3230 dijital sıcaklık kontrol modülü
• 1 x NTC su geçirmez sıcaklık probu
• 1 x kullanım kılavuzu (yabancı dilde olabilir)

Dikkat Edilmesi Gerekenler

• Cihaz 220V şebeke gerilimiyle çalıştığı için tüm bağlantı, montaj ve bakım işlemleri mutlaka elektrik kesilmiş haldeyken yapılmalıdır.
• Röle kontak kapasitesinin (10A/250V AC) üzerinde akım çeken cihazlar doğrudan bağlanmamalı, daha yüksek güçlü yükler için araya uygun kapasiteli bir kontaktör eklenmelidir.
• NTC probu su geçirmez yapıda olsa da kablonun gövdeye giriş noktası izole edilmeli; ayrıca gövde açık baskı devre (PCB) yapıda olduğundan modülün kendisi de nem, toz ve su sıçramasına karşı uygun bir muhafaza kutusu içine alınmalıdır.
• Rölenin gereksiz yere sık anahtarlama yapmaması için histerezis değeri, bağlı cihazın tepki hızına ve uygulamanın hassasiyetine göre dikkatli seçilmelidir.
• Terminal bağlantıları etiketlere göre dikkatlice kontrol edilmelidir; ısıtma ve soğutma çıkışlarının ya da faz-nötr hatlarının karıştırılması hem modülün hem de bağlı yükün zarar görmesine yol açabilir. Cihaz ilk kez devreye alınırken yük bağlı değilken röle çıkışlarının ve ekranın doğru çalıştığının test edilmesi önerilir.
• Bu modül genel amaçlı bir sıcaklık kontrol cihazıdır; can veya mal güvenliğinin doğrudan bağlı olduğu kritik uygulamalarda tek başına güvenlik elemanı olarak kullanılmamalı, gerekli görülen yerlerde ayrı bir aşırı sıcaklık koruma elemanıyla birlikte çalıştırılmalıdır.
