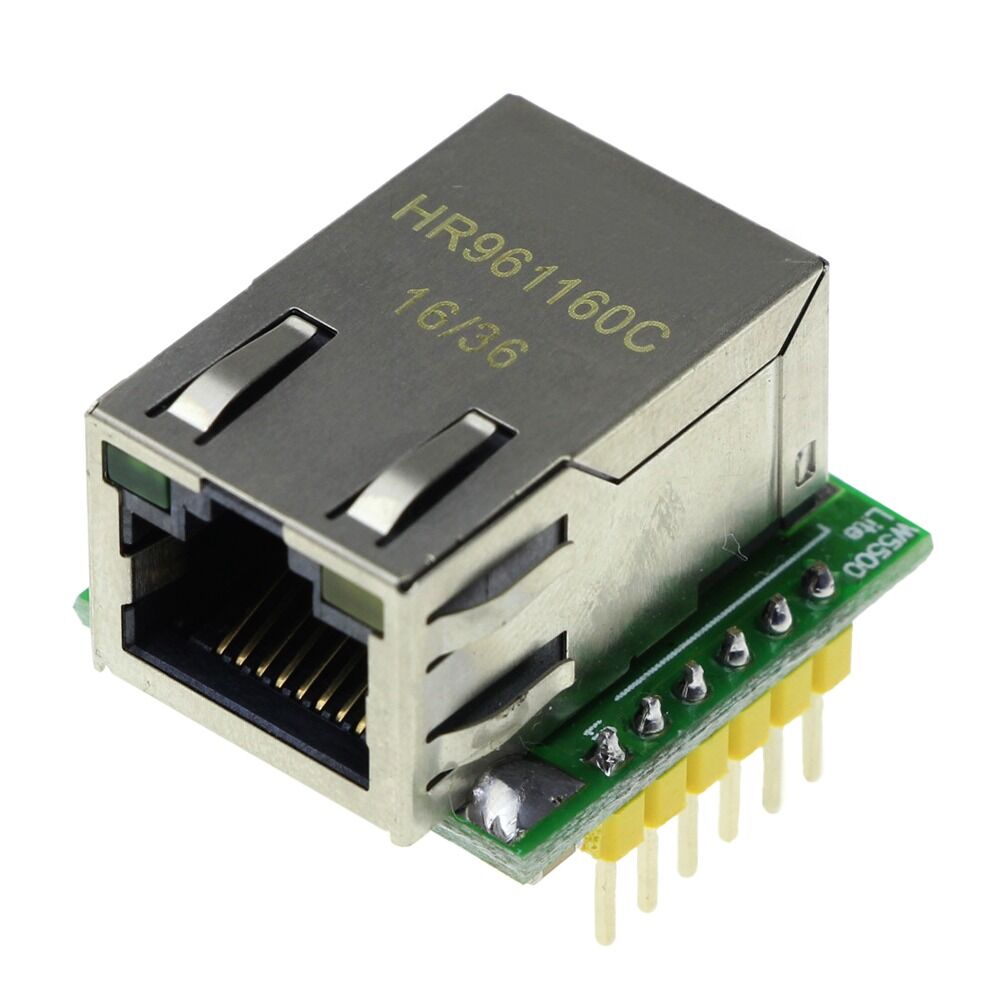

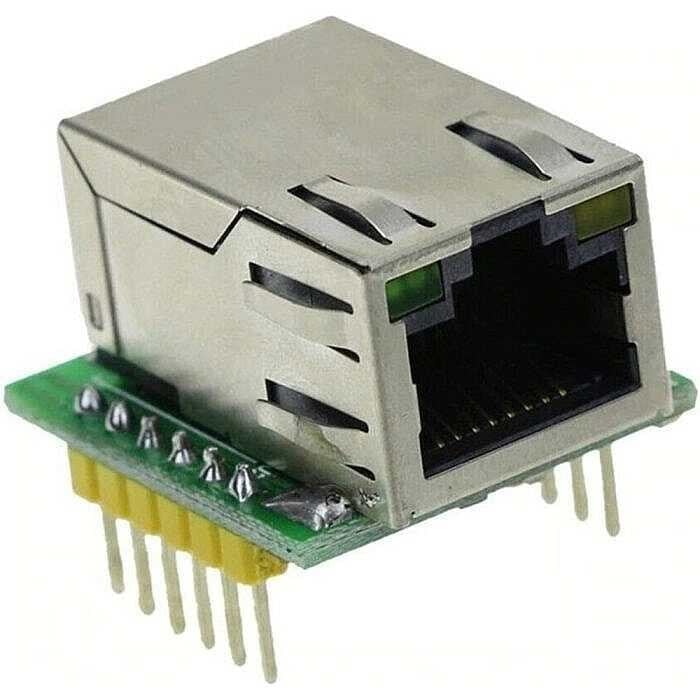

W5500 Ethernet Modülü

W5500 Ethernet Modülü, mikrodenetleyicili projeleri RJ45 kablosuyla yerel ağa bağlayan kompakt bir ağ modülüdür. Farkı, TCP/IP yığınını yazılımda değil WIZnet W5500 yongasının içinde donanımsal olarak çalıştırmasıdır: Arduino ya da STM32 tarafında protokol kodu, büyük RAM veya lwIP gibi bir yazılım yığını gerekmez; kart yalnızca SPI üzerinden veri alıp verir. WiFi'ın kopması, kanal karışması ya da metal pano içinde çekmemesi kabul edilemezse — endüstriyel izleme, sunucu odası, sabit kurulum otomasyon panoları — kablolu ve gecikmesi öngörülebilir bir bağlantı sunar. Trafolu RJ45 jakı modülün üzerinde hazır olduğu için ek devre kurmadan doğrudan ağ kablosu takılır.

Teknik Özellikler

Öne Çıkan Özellikler

• TCP/IP yığını yazılımda değil yongada çalışır: mikrodenetleyicinin flash ve RAM'ini yemez, ATmega328 gibi küçük işlemcilerde bile rahat çalışır
• 8 soket aynı anda açık kalabilir; tek modülle web sunucusu, MQTT istemcisi ve NTP sorgusu birlikte yürütülebilir
• 32 KB dahili tampon, gelen/giden paketleri tutarak mikrodenetleyiciyi sürekli meşgul etmekten kurtarır
• SPI hatları 5 V toleranslı: Arduino UNO/Mega gibi 5 V kartlarla seviye çevirici olmadan haberleşir (besleme yine 3,3 V olmalıdır)
• Kablolu bağlantı; WiFi'ın kanal karışması, sinyal düşmesi ve metal pano içinde çekmeme sorunları yok
• Güç tasarrufu (power down) modu ve UDP üzerinden Wake on LAN desteği
• RJ45 jakı, trafosu ve durum LED'leri modül üzerinde hazır; harici magnetics devresi kurmaya gerek yok
• 25 × 23 mm PCB ölçüsüyle dar panolara ve küçük kutulara sığar
• WIZ850io pin uyumlu olduğu için bu modül için yazılmış hazır kütüphaneler ve kart tasarımları doğrudan çalışır

Kullanım Alanları

• Fabrika ve atölyede Modbus TCP üzerinden PLC, enerji analizörü veya sayaç okuyan veri toplama kartları
• Sunucu odası ve elektrik panosu izleme: sıcaklık, nem, kapı sensörü verisini kablolu ağa gönderme (WiFi'ın metal kabinde çekmediği yerler)
• Web arayüzünden röle açıp kapatan uzaktan kumanda panoları (sulama vanası, aydınlatma, motor)
• Sera, kuluçka ve akvaryum kontrol panolarında kablolu ağ bağlantısı; bodrum/sera gibi WiFi'ın zayıf olduğu ortamlar
• 3D yazıcı ve CNC kontrolcülerine ağ bağlantısı ekleme, uzaktan iş gönderme ve durum izleme
• MQTT ile sürekli veri gönderen, kopma toleransı düşük kablolu IoT düğümleri
• NTP ile saat senkronizasyonu gereken dijital saat, duyuru ve LED ekran projeleri
• Alarm/kartlı geçiş sistemlerinde olay bildirimi gönderen ara kartlar
• Okul ve laboratuvarda TCP/UDP soket programlama, DHCP ve HTTP eğitimi

Bağlantı ve Kullanım

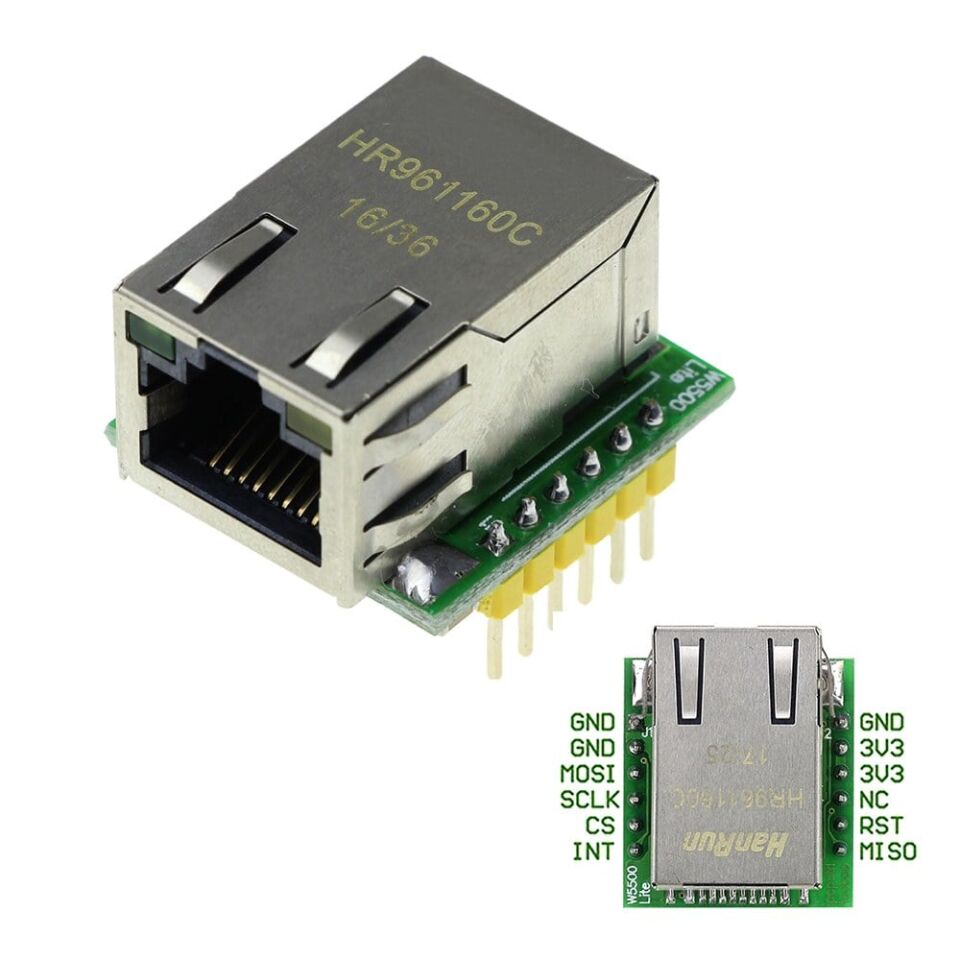

Modülün iki yanında 6'şar pin (toplam 12 pin) vardır. WIZ850io ile pin uyumlu bu düzende bir sırada GND, GND, MOSI, SCLK, SCS (CS), INT; karşı sırada GND, 3V3, 3V3, NC, RST, MISO bulunur. Besleme için iki adet 3V3 ucu vardır, 5 V ucu yoktur. Bağlamadan önce kendi kartınızın üzerindeki etiketleri okuyun, sıraya güvenmeyin. Arduino UNO / Nano: MOSI → D11, MISO → D12, SCK → D13, CS → D10, GND → GND. Besleme 3,3 V'tur ve UNO'nun 3,3 V pininden alınmamalıdır; ayrı bir 3,3 V regülatörden verin, regülatörün GND'sini Arduino GND'siyle birleştirin. Arduino Mega'da SPI pinleri MOSI 51, MISO 50, SCK 52; CS yine D10'da bırakılabilir (farklı pin kullanacaksanız Ethernet.init(pin) ile bildirin). ESP32: MOSI → GPIO23, MISO → GPIO19, SCK → GPIO18, CS → GPIO5 (VSPI varsayılanı), 3V3 → 3V3, GND → GND. İsteğe bağlı olarak RST ve INT'i birer GPIO'ya alabilirsiniz. Kütüphane: Arduino'nun resmi "Ethernet" kütüphanesi 2.0.0 sürümünden itibaren W5500'ü destekler; alternatif olarak "Ethernet2" ya da W5500/WIZ850io için yazılmış "Ethernet3" kullanılabilir. ESP32 Arduino core 3.x'te ETH.h içinden ETH_PHY_W5500 ile SPI Ethernet olarak tanımlanır. MicroPython'da W5500 desteği vardır ancak porta göre değişir: ESP32 portunda network.LAN arayüzü kullanılır; diğer portlarda network.WIZNET5K sınıfı ancak firmware bu destekle derlendiyse bulunur (hazır indirilen her firmware'de gelmez). İlk denemede kütüphanenin örneklerinden DhcpAddressPrinter veya WebServer'ı yükleyip seri porttan alınan IP'yi kontrol etmek en hızlı doğrulama yöntemidir.

Paket İçeriği

• 1 adet W5500 Ethernet modülü (WIZ850io pin uyumlu, regülatörsüz 3,3 V tip) — 2 × 6 pin header lehimli, trafolu RJ45 jak modül üzerinde
• Ethernet (Cat5e/Cat6) kablosu ve jumper kablo pakete dahil değildir

Dikkat Edilmesi Gerekenler

• Besleme kesinlikle 3,3 V olmalıdır. Bu modülde regülatör yoktur ve üzerinde 5V pini bulunmaz; besleme ucuna 5 V vermek W5500 yongasını kalıcı olarak bozar. 5 V toleransı YALNIZCA SPI sinyal pinleri (MOSI/MISO/SCK/CS) içindir — Arduino UNO veya Mega ile seviye çeviriciye gerek yoktur, ama besleme yine 3,3 V'tur. Üzerinde regülatör bulunan büyük mavi W5500 kartlarıyla karıştırmayın.
• Arduino UNO'nun 3,3 V pini en fazla 50 mA verir; modül 100 Mbps bağlantıda ~135 mA çeker ve kaynağın en az 200 mA verebilmesi gerekir. UNO'nun 3,3 V pininden beslerseniz modül açılmaz, sürekli resetlenir veya bağlantı düşer. AMS1117-3.3 gibi ayrı bir 3,3 V regülatör kullanın ve GND'leri ortaklayın. ESP32 ve STM32 kartlarının 3,3 V hattı genelde yeter, yine de kart üstündeki regülatörün akım sınırına bakın.
• Modülde benzersiz (gerçek) MAC adresi yoktur; MAC'i yazılımda siz tanımlarsınız. Örnek kodlardaki hazır MAC değerini (DE:AD:BE:EF:FE:ED gibi) değiştirmeden aynı ağa iki modül koyarsanız çakışma yaşarsınız — her cihaza farklı MAC verin.
• W5500 sadece IPv4 çalışır; IPv6 desteği yoktur. Ayrıca IP parçalama (fragmentation) desteklemez. Bu kısıt TCP bağlantılarını (HTTP, MQTT, TLS) etkilemez; MTU'dan büyük, parçalanmış UDP datagramları alınamaz — büyük UDP paketleri gönderen bir karşı taraf varsa paket boyutunu MTU altında tutun.
• RSTn pini aktif-düşüktür. Havada bırakmak yerine bir GPIO'ya bağlayın ya da 3,3 V'a çekin; kart bazen açılışta ağa çıkmıyorsa yazılımdan donanım resetlemek sorunu çözer.
• SPI hattını SD kart veya TFT ekranla paylaşıyorsanız her cihazın CS pini ayrı olmalı ve kullanılmayan cihazın CS'i yüksekte tutulmalıdır. Örnek kodlarda SD kart CS pinini yüksek çekmeyi unutmak, W5500'ün hiç görünmemesinin en sık sebebidir.
• Uzun ve dağınık jumper kablolarla yüksek SPI hızı kararsız çalışır: bağlantı hiç kurulmaz veya rastgele kopar. Kabloları kısa tutun, sorun sürerse SPI hızını düşürün.
• WIZ850io ile pin uyumludur ama WIZ550io ile aynı değildir. WIZ550io'nun fabrika MAC'ini ve otomatik yapılandırmasını kullanan örnek kodlar bu modülde çalışmaz.
• Bu bir Arduino shield'i değildir; kartın üstüne oturmaz, kabloyla bağlanır. Ayrıca PoE (Power over Ethernet) desteği yoktur, modülü ağ kablosu beslemez.
• Arduino Ethernet kütüphanesinde kablo takılı değilken Ethernet.begin(mac) DHCP'yi beklerken uzun süre bloklar. Kalıcı kurulumlarda sabit IP kullanmayı ya da zaman aşımı parametresi vermeyi ve döngüde Ethernet.maintain() çağırmayı unutmayın.
