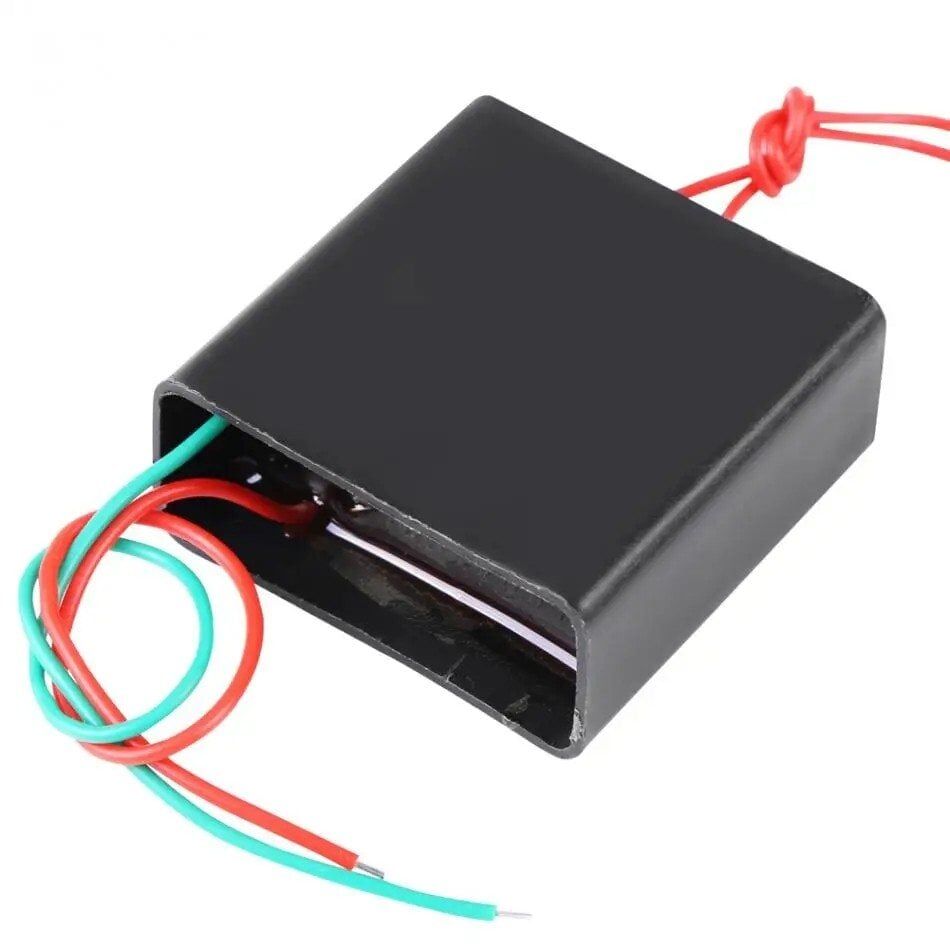

Walfront Kare Darbe Yüksek Gerilim Modülü - DC 20KV 3.6-6V

Walfront Kare Darbe Yüksek Gerilim Modülü, 3.6V ile 6V arasındaki düşük bir DC gerilimi, kart üzerindeki transistörlü osilatör devresi ve step-up (yükseltici) transformatör yardımıyla yaklaşık 20 kV değerinde kare dalga darbeli yüksek gerilime çeviren kompakt bir devre kartıdır. Giriş ucuna uygulanan sabit DC gerilim, osilatör tarafından yüksek frekanslı bir anahtarlama sinyaline dönüştürülür; bu sinyal transformatörün sekonder sargısında büyük oranda yükseltilerek çıkış uçları arasında görünür bir elektrik arkı (kıvılcım) oluşturur. Modül mikrodenetleyici veya programlanabilir bir kontrol birimi barındırmaz, tamamen analog ve kendinden osilasyonlu bir devre olarak çalışır; bu da onu ek yazılım veya programlama bilgisi gerektirmeden doğrudan kullanılabilecek hazır bir yüksek gerilim kaynağı haline getirir. Bu yapısı nedeniyle röle ve kontrol modülleri kategorisinde zamanlayıcı/osilatör tipi bir ürün olarak sınıflandırılır; yüksek gerilim deneyleri, ark/kıvılcım gösterileri ve basit ateşleme devreleri gibi uygulamalarda tek başına bir güç kaynağı görevi görür. Küçük boyutlu PCB yapısı ve az sayıda bağlantı ucu sayesinde, kendi yüksek gerilim kaynağını üretmek yerine hazır ve test edilmiş bir çözüm arayan hobi elektronikçileri ile eğitim amaçlı gösterim hazırlayanlar için pratik bir seçenek oluşturur.

Teknik Özellikler

Öne Çıkan Özellikler

• 3.6V ile 6V arasında geniş bir giriş gerilimi aralığında çalışarak tek bir Li-ion hücreden, çoklu AA pil grubundan veya regüle edilmiş küçük bir DC adaptörden beslenebilir.
• Kare dalga darbeli çalışma prensibi sayesinde çıkışında yoğun ve göreceli olarak kararlı, sürekli tekrar eden bir elektrik arkı oluşturur.
• Devre üzerinde herhangi bir mikrodenetleyici, sensör veya yazılım bulunmadığı için montajı, kablolaması ve olası bir arızaya müdahalesi diğer programlanabilir modüllere kıyasla oldukça basittir.
• Kompakt PCB tasarımı, el yapımı projelere, küçük muhafazalara ve taşınabilir deney düzeneklerine kolayca yerleştirilebilecek bir yerleşim sunar.
• Sürekli DC besleme ile çalıştığı için harici bir sürücü devresine, PWM sinyaline veya ek bir kontrol kartına gerek duymadan doğrudan kullanılabilir.
• Düşük gerilimli, taşınabilir bir DC kaynaktan çok büyük oranda gerilim yükseltmesi gerektiren deneysel uygulamalar için tek parça, hazır bir çözüm sağlar.
• Analog osilatör tabanlı yapısı, dijital gürültüye duyarlı olmayan basit bir yüksek gerilim kaynağı ihtiyacında tekrarlanabilir bir çalışma davranışı sunar.

Kullanım Alanları

• Elektrik arkı ve kıvılcım deneyleri yapan hobi elektronikçilerinin masaüstü göstericisinde, önceden kurulmuş bir yüksek gerilim kaynağı olarak kullanmak.
• Basit bir dokunmatik ateşleyici veya elektrikli çakmak devresi tasarlarken, ark üreten yüksek gerilim bloğunu hazır modül olarak devreye entegre etmek.
• Fizik ve elektrik-elektronik derslerinde yüksek gerilim, iyonizasyon ve elektrik arkı konularını görsel olarak anlatmak için sınıf içi laboratuvar demosu hazırlamak.
• Küçük ölçekli hava iyonlaştırıcı veya ozon üretimi denemelerinde, düşük güçlü bir yüksek gerilim kaynağı olarak devreyi test etmek.
• DIY Jacob merdiveni (Jacob's ladder) projelerinde iki paralel tel arasında yükselerek ilerleyen ark efektini elde etmek.
• Model motor veya kimyasal deney düzeneklerinde, uygun yalıtım ve güvenlik önlemleri alınarak kıvılcım tabanlı bir tutuşturma kaynağı olarak denemek.
• Elektronik atölyelerinde veya maker etkinliklerinde, yüksek gerilim ve transformatör çalışma prensibini elle tutulur biçimde göstermek için örnek devre olarak sergilemek.

Bağlantı ve Kullanım

Modülün giriş tarafındaki + ve - uçları, 3.6V ile 6V arasında bir DC güç kaynağına veya pil grubuna kutupları gözetilerek bağlanır; ters bağlantı devrenin çalışmamasına ya da bileşenlerin zarar görmesine yol açabilir. Yüksek gerilim çıkışı, kartın diğer ucundaki iki ayrı çıkış teli veya elektrot üzerinden alınır ve bu iki uç arasındaki hava boşluğunda kıvılcım/ark oluşur; ark uzunluğu elektrot uçlarının birbirine olan yakınlığına göre değişir. Giriş gerilimi uygulandığı anda modül otomatik olarak osilasyona başlar, bu yüzden kartın kendisinde ayrı bir açma-kapama anahtarı yoksa güç kaynağı ile modül arasına harici bir anahtar eklenmesi güvenli kullanım açısından önerilir. Çıkış uçlarına doğrudan dokunulmamalı, ark yalnızca yalıtılmış tutamaklar ve kontrollü bir deney düzeneği içinde gözlemlenmelidir.

Paket İçeriği

• 1 x Walfront Kare Darbe Yüksek Gerilim Modülü (DC 20KV 3.6-6V)

Dikkat Edilmesi Gerekenler

• Çıkış ucunda oluşan 20 kV mertebesindeki gerilim, doğrudan temas halinde ciddi elektrik çarpmasına neden olabilir; çıkış uçlarına asla çıplak elle veya vücudun herhangi bir bölümüyle dokunulmamalıdır.
• Modül çalışırken çıkış uçları kalp pili gibi tıbbi cihazlardan, yanıcı gaz/sıvılardan ve hassas elektronik devrelerden uzak tutulmalıdır; yüksek gerilim arkı yakın çevredeki elektronik devrelerde parazite veya arızaya yol açabilir.
• Giriş gerilimi belirtilen 3.6V-6V aralığının üzerine çıkarılmamalıdır; aşırı gerilim osilatör devresine ve transformatöre kalıcı hasar verebilir.
• Uzun süreli kesintisiz çalıştırma transformatörün ve sürücü transistörlerin ısınmasına yol açabilir; sürekli kullanım öncesinde kısa aralıklı test edilmesi ve gerektiğinde dinlenme süresi verilmesi önerilir.
• Çocukların ulaşamayacağı bir yerde kullanılmalı ve modül çalışır haldeyken kesinlikle gözetimsiz bırakılmamalıdır; çıkış ucundaki kıvılcım hem elektrik çarpması hem de yangın riski taşır.
• Giriş uçlarına ters polarite ile bağlantı yapılmamalı, + ve - uçları güç kaynağının kutuplarıyla dikkatle eşleştirilmelidir.
