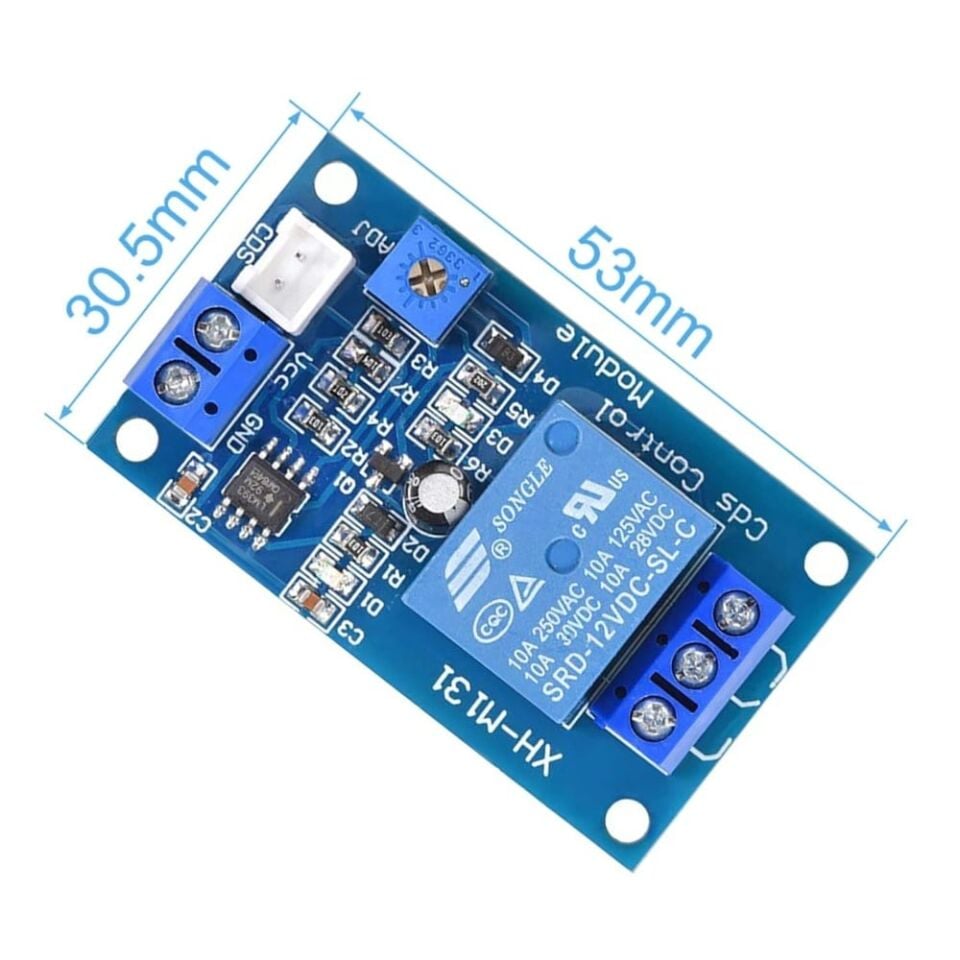

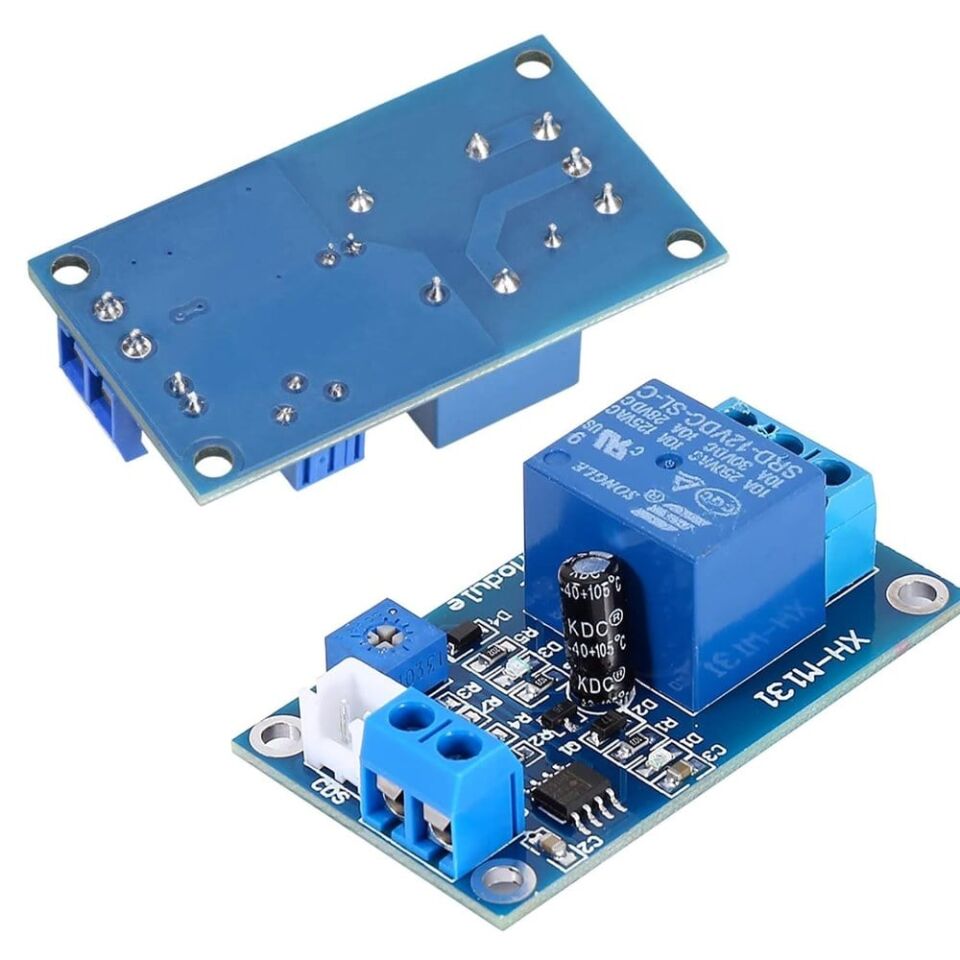

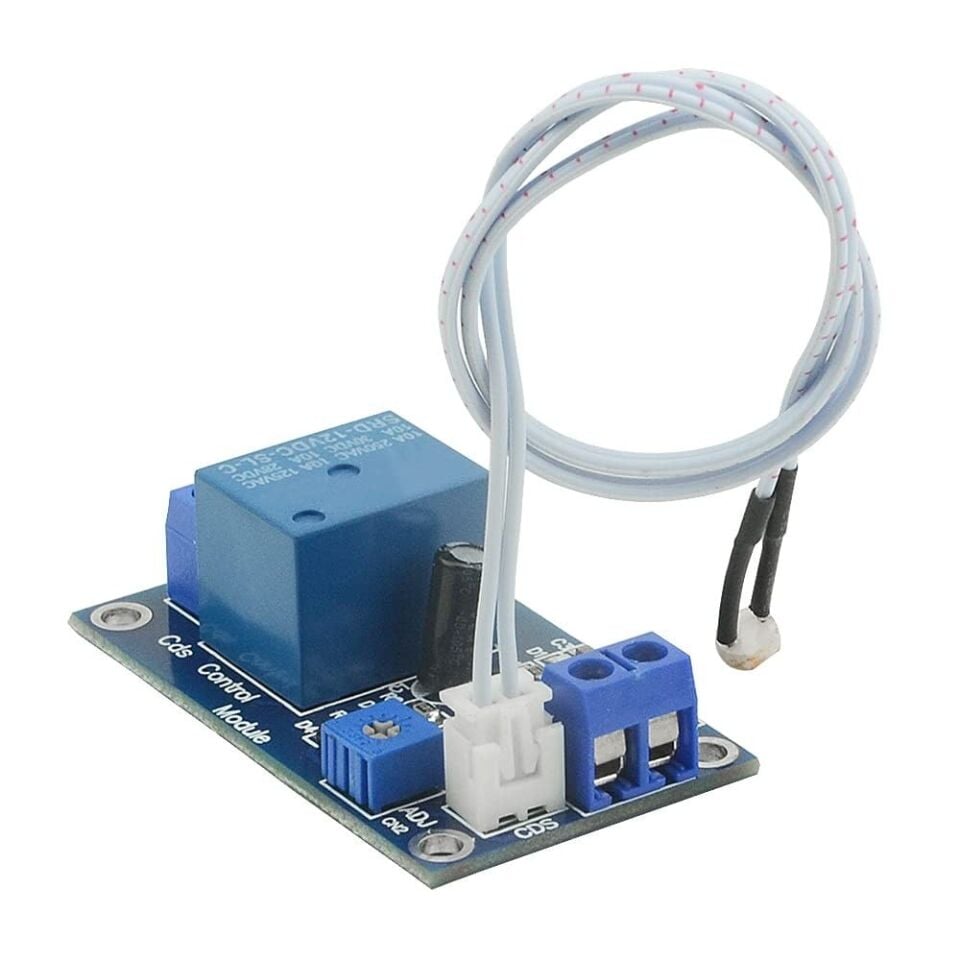

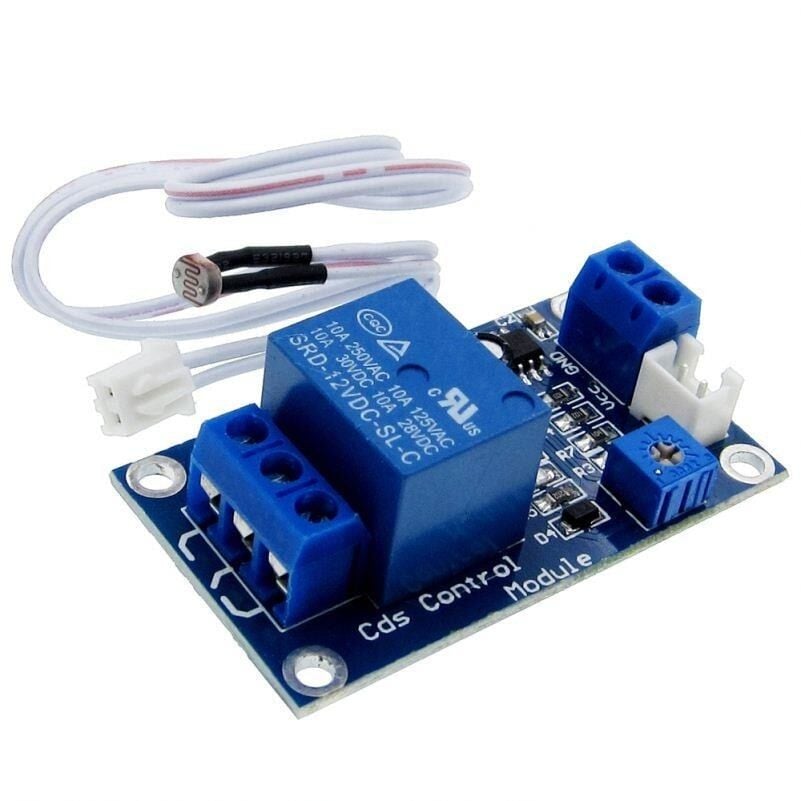

XH-M131 12V LDR Işık Kontrollü Röle Modülü - Gece-Gündüz Sensörü
XH-M131, ortam ışık seviyesine göre elektrik devresini otomatik olarak açıp kapatan 12V'luk bir LDR ışık kontrollü röle modülüdür. Karta bağlı LDR probu ortamdaki ışık miktarını sürekli izler; ışık seviyesi ayarlanan eşiğin altına düştüğünde, yani hava karardığında, röle enerjilenerek bağlı yükü devreye alır; ortam yeniden aydınlandığında ise röle bırakarak devreyi keser. Işık eşiği, kart üzerindeki potansiyometre ile kullanıcı tarafından ayarlanır ve modül herhangi bir mikrodenetleyici, yazılım ya da programlama bilgisi gerektirmeden tamamen bağımsız çalışır. Güç verildiği andan itibaren ortam ışığını izlemeye başlayan modül, bahçe aydınlatması, sokak lambası, tabela ışığı ve dış mekan güvenlik lambası gibi gece-gündüz döngüsüne bağlı otomasyon uygulamalarında elle müdahale gerektirmeden sürekli çalışacak şekilde kullanılır.
Teknik Özellikler
| Model | XH-M131 |
| Çalışma gerilimi | DC 12V |
| Işık algılama elemanı | LDR (fotodirenç) |
| LDR çalışma prensibi | Ortam ışığı arttıkça direnci düşen, azaldıkça direnci artan pasif bileşen |
| Hassasiyet ayarı | Kart üzerindeki potansiyometre ile ayarlanabilir ışık eşiği |
| Çalışma mantığı | Ortam karardığında röle enerjilenir, aydınlandığında röle bırakır |
| Devre yapısı | LDR direnç değişimini algılayan karşılaştırıcı devre ve röle sürücü çıkış katı |
| Röle tipi | Tek kanallı elektromekanik röle |
| Röle kontak kapasitesi | Bu sınıf modüllerde yaygın olarak 10A 250V AC / 10A 30V DC seviyesinde |
| Anahtarlanabilecek yük tipi | Kontak kapasitesi dahilinde rezistif ve endüktif AC/DC yükler |
| Bağlantı arayüzü | Vidalı klemensler (güç girişi, röle çıkışı ve LDR girişi ayrı ayrı) |
| Durum göstergesi | Kart üzerinde güç/röle durumunu gösteren LED |
| Çalışma şekli | Ek bir mikrodenetleyici veya yazılım gerektirmeden bağımsız çalışır |
| Montaj | Vida delikli PCB kart, pano veya kutu içine sabitlenebilir |
Öne Çıkan Özellikler
- Ortam ışığı karardığında bağlı yükü otomatik olarak devreye alır, ortam aydınlandığında ise ek bir müdahale gerekmeden otomatik olarak keser.
- Işık eşiği, kart üzerindeki potansiyometre ile kullanıcı tarafından serbestçe ayarlanabilir; bu sayede modül hem açık hava hem de daha loş iç mekan koşullarına göre kalibre edilebilir.
- Röle çıkışı sayesinde 12V'luk düşük gerilimli kontrol devresiyle, kontak kapasitesi dahilinde farklı gerilim ve akımdaki yükler anahtarlanabilir.
- Mikrodenetleyici, yazılım ya da ek programlama gerektirmeden, güç verildiği andan itibaren tamamen bağımsız bir devre olarak çalışır.
- Vidalı klemensler sayesinde güç, röle çıkışı ve sensör bağlantıları lehim gerektirmeden hızlı ve tekrar sökülüp takılabilir şekilde yapılır.
- Kompakt PCB tasarımı, hem açıkta hem de bir montaj kutusu içinde panele monte edilerek kullanılmaya uygundur.
Kullanım Alanları
- Bahçe veya bahçe yolu aydınlatmasının hava karardığında otomatik yanıp gün doğunca otomatik sönmesini sağlayarak lambanın her akşam elle açılıp kapatılması ihtiyacını ortadan kaldırmak.
- Sokak lambası ya da dış cephe aydınlatmasını gündüz kapalı, gece açık tutacak şekilde otomatikleştirerek gündüz boşuna yanan lambalardan kaynaklanan elektrik israfını önlemek.
- Tabela ve reklam panosu ışıklandırmasını güneş battığı anda otomatik devreye alarak işletmenin görünürlüğünü gece boyunca sürekli kılmak.
- Kümes veya sera gibi tarımsal yapılarda gün ışığı azaldığında ek aydınlatmayı veya havalandırma fanını otomatik devreye sokmak.
- Bahçe güvenlik lambasını veya dış mekan aydınlatmasını yalnızca karanlıkta aktif kalacak şekilde otomatik çalıştırmak.
- Sera veya iç mekan bitki yetiştirme alanındaki büyütme lambasını gün ışığı seviyesine göre otomatik açıp kapatarak bitkiye düzenli bir aydınlatma süresi sağlamak.
- Merdiven altı, bodrum girişi veya garaj girişi gibi gün ışığının az girdiği alanlarda lambayı ortam kararınca otomatik yakıp aydınlanınca söndürmek.
Bağlantı ve Kullanım
Modülün güç giriş klemensine 12V DC besleme uçları bağlanır; besleme geriliminin belirtilen değerde ve doğru polaritede olmasına dikkat edilmelidir. Kart üzerindeki fotodirenç, ortam ışığını doğrudan görecek ve yapay ışık kaynaklarından uzak kalacak şekilde konumlandırılmalıdır. Anahtarlanacak yük, röle çıkışındaki NO ve COM klemenslerine seri olarak bağlanır. Kurulumdan sonra LDR üzerine elle gölge yapılarak röle tetiklemesi test edilebilir, hassasiyet ise kart üzerindeki potansiyometre yavaşça çevrilerek istenen ışık seviyesinde devreye girecek şekilde ayarlanır.
Paket İçeriği
- XH-M131 LDR ışık kontrollü röle modülü (1 adet, üzerinde güç, LDR ve röle çıkış klemensleri hazır bağlantılı)
Dikkat Edilmesi Gerekenler
- Güç girişine 12V DC dışında bir gerilim veya ters polarite uygulanmamalıdır; hatalı gerilim veya ters bağlantı modülde ve varsa bağlı yükte kalıcı hasara yol açabilir.
- Röle çıkış klemensine bağlanacak yükün akım ve gerilim değeri, rölenin kontak kapasitesini kesinlikle aşmamalıdır; yüksek akımlı veya endüktif yüklerde araya ek bir kontaktör ya da güç rölesi konulması önerilir.
- LDR probu, kendi tetiklediği lambaya veya başka bir yapay ışık kaynağına doğrudan bakacak şekilde konumlandırılmamalıdır; aksi halde röle sürekli açılıp kapanarak beklenmedik tetikleme döngüleri oluşabilir.
- Şebeke gerilimi gibi tehlikeli gerilimlerin anahtarlandığı bağlantılarda montaj, güç kesilmiş halde yapılmalı ve açıkta kalan uçlar için gerekli izolasyon önlemleri alınmalıdır.
- Potansiyometre ayarı tek seferlik değildir; kurulum yapılan ortamın mevsimsel ışık koşullarına veya çevresel aydınlatma değişikliklerine göre zaman zaman yeniden ayarlanması gerekebilir.
- Modül açık PCB yapıda üretildiğinden nem, toz ve doğrudan suya maruz kalmaması için uygun bir montaj kutusu içine yerleştirilmesi önerilir.
