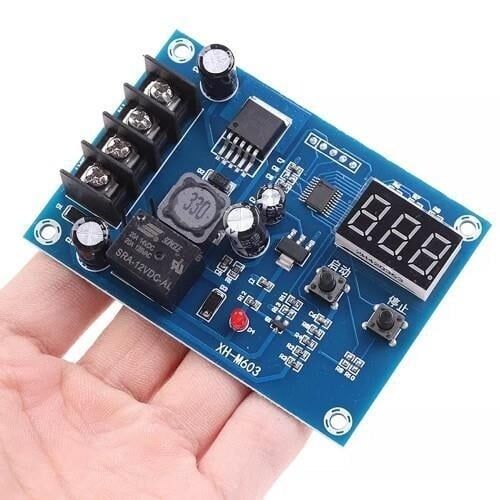

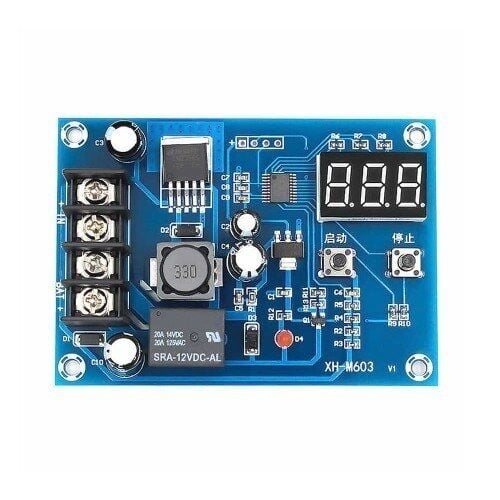

XH-M603 Şarj Kontrol Devre 12-24V Batarya ve Lityum Batarya Uyumlu

XH-M603, 12V ve 24V kurşun asit, lityum-iyon ve polimer bataryalar için kullanılan gerilim tabanlı bir şarj kontrol ve koruma kartıdır. Modülün üzerindeki dijital LED ekran bataryanın anlık gerilimini gösterir; kullanıcının önceden belirlediği şarj başlatma ve şarj durdurma gerilim eşiklerine göre kart üzerindeki röle çıkışı otomatik olarak açılıp kapanır. Kart kendisi bir şarj akımı üretmez; harici bir şarj kaynağının (adaptör, güneş paneli, dinamo vb.) bataryaya ne zaman bağlı kalacağını voltaja göre denetler. Böylece batarya belirlenen alt seviyeye indiğinde şarjı devreye alır, tam dolduğunda ise devreyi keserek aşırı şarjı önler. Tek parça, tekrar kullanılabilir bir kontrol birimidir.

Teknik Özellikler

Öne Çıkan Özellikler

• Dijital LED ekran üzerinden batarya geriliminizi 0,1V hassasiyetle, ayrı bir multimetreye ihtiyaç duymadan anlık olarak izleyebilirsiniz.
• Şarj başlatma ve şarj durdurma gerilimlerini birbirinden tamamen bağımsız olarak, iki ayrı buton üzerinden kendi kullanım senaryonuza göre belirleyebilirsiniz.
• Girdiğiniz eşik değerleri kartın dahili hafızasına kaydedilir; elektrik kesintisinde, bataryanın sökülmesinde veya kartın yeniden takılmasında ayarlarınız kaybolmaz.
• DC 10-30V geniş ölçüm aralığı sayesinde tek bir kartla hem 12V hem de 24V batarya sistemlerinde, farklı projelerde tekrar tekrar kullanabilirsiniz.
• Başlat ve Durdur butonlarına aynı anda basarak modülü tek hareketle fabrika ayarlarına döndürebilir, ekranda beliren "888" uyarısıyla sıfırlamanın gerçekleştiğini görebilirsiniz.
• Röle çıkışı sayesinde harici şarj kaynağı bataryaya doğrudan değil kontrol devresi üzerinden bağlanır; bu da aşırı şarj riskini belirgin biçimde azaltır.
• Kurşun asit, NiCd, NiMH, lityum-iyon ve polimer gibi farklı kimyasal batarya tiplerinde, her biri için ayrı eşik girerek ortak bir kontrol kartı olarak kullanabilirsiniz.

Kullanım Alanları

• Güneş paneliyle beslenen bir akü bankasında, batarya belirlenen alt gerilime düştüğünde şarj kaynağını devreye alıp tam dolunca kesmek için.
• Elektrikli bisiklet veya küçük elektrikli araç akülerinde, şarj cihazının bataryaya bağlı kaldığı süreyi gerilim eşiğine göre otomatik sınırlamak için.
• Kesintisiz güç kaynağı mantığıyla çalışan yedek batarya sistemlerinde, şebeke geldiğinde bataryayı şarja alıp doluduğunda devreyi kesmek için.
• Kamp, tekne veya karavanlarda kullanılan 12V/24V kurşun asit akülerin dinamo veya adaptörle şarj sürecini gerilim eşiğine göre yönetmek için.
• Robotik ve otomasyon projelerinde bir Li-ion/polimer batarya paketinin aşırı deşarj noktasına gelmesi durumunda şarj devresini otomatik olarak tetiklemek için.
• Test masasında farklı batarya kimyalarını (kurşun asit, NiMH, Li-ion) aynı kontrol kartıyla, her biri için ayrı eşik değerleri girerek denemek için.
• Küçük ölçekli off-grid enerji sistemlerinde, akü grubunun belirli bir gerilim bandında tutulmasını sağlayarak yedek jeneratör veya adaptörün devreye giriş çıkışını otomatikleştirmek için.

Bağlantı ve Kullanım

Kartın üzerinde batarya gerilimini ölçmek için kullanılan bir batarya girişi ile şarj kaynağını bataryaya bağlayan bir röle çıkış klemensi bulunur; batarya uçları modülün gerilim ölçüm girişine, adaptör veya güneş paneli gibi şarj kaynağı ise röle çıkışı üzerinden bataryaya bağlanır. İki butondan biriyle anlık gerilim değeri görüntülenir, aynı butona yaklaşık 3 saniye basılı tutulduğunda ekran yanıp sönmeye başlar ve bu sırada değer artırılıp azaltılarak şarj başlatma gerilimi girilir; diğer buton ise aynı yöntemle şarj durdurma gerilimini ayarlamak için kullanılır. Girilen değerler kısa süre dokunulmadığında otomatik olarak kaydedilir, bu yüzden ayar sırasında son basılan değerin ekranda sabitlendiğinden emin olmak yeterlidir. Kurulum sonrasında kart bataryanın gerilimini sürekli izler; gerilim şarj başlatma eşiğinin altına düştüğünde röleyi çekerek şarj kaynağını devreye alır, gerilim şarj durdurma eşiğine ulaştığında ise röleyi bırakarak devreyi keser ve bu döngü kart üzerinde herhangi bir müdahale gerekmeden sürekli tekrarlanır. İlk kurulumda kartı devreye almadan önce ayarları boş bir batarya yerine düşük gerilimli bir laboratuvar kaynağıyla test etmek, girilen eşiklerin beklenen noktada röleyi tetikleyip tetiklemediğini gerçek bataryayı riske atmadan doğrulamanızı sağlar.

Paket İçeriği

• 1 x XH-M603 şarj kontrol modülü (dijital LED ekran, dahili röle ve iki adet ayar butonu kart üzerinde monte edilmiş halde tek parça olarak gelir)

Dikkat Edilmesi Gerekenler

• Bu kart bir şarj cihazı veya şarj devresi değildir; sadece harici bir şarj kaynağının bataryaya ne zaman bağlı kalacağını gerilime göre denetleyen bir anahtarlama modülüdür, bataryayı kendi başına şarj etmez.
• Şarj başlatma ve durdurma gerilimleri, kullanılan batarya kimyasına (kurşun asit, lityum-iyon vb.) uygun seçilmelidir; yanlış girilen eşik değerleri bataryanın ömrünü kısaltabilir veya bataryaya zarar verebilir.
• Çok hücreli lityum-iyon veya polimer batarya paketlerinde hücre dengeleme (balans) işlevi bulunmaz; bu tür paketlerde kartın yanında ayrıca bir BMS/balans kartı kullanılması önerilir.
• Dahili rölenin anma akım ve gerilim sınırları üreticiye göre değişebildiğinden, yüksek akım çeken şarj hatlarında kartla birlikte harici bir kontaktör veya güç rölesi kullanmak daha güvenlidir; ayrıca bağlantılar yapılmadan önce batarya ve şarj kaynağının kutupları mutlaka kontrol edilmelidir, çünkü ters bağlantı hem karta hem de bataryaya kalıcı zarar verebilir.
• Kart açık PCB yapısında olduğu için nem, toz ve iletken yüzeylerle temastan korunmalı, kalıcı kurulumlarda uygun bir muhafaza kutusu içine monte edilmelidir.
• Başlatma gerilimi ile durdurma gerilimi arasında yeterli bir fark (histerezis) bırakılmalıdır; iki eşik birbirine çok yakın seçilirse röle gerilim sınırında sürekli açılıp kapanarak hem röleyi hem de bağlı şarj kaynağını yıpratabilir.
