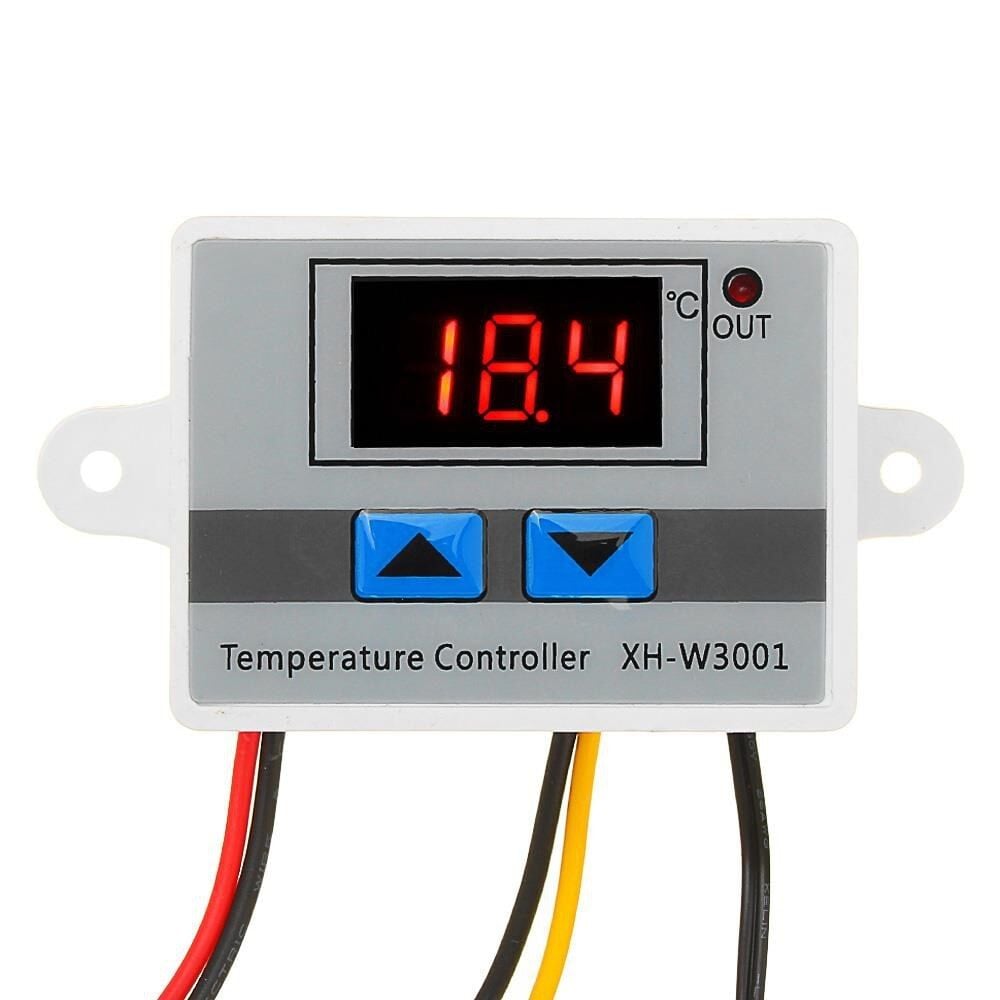

XH-W3001 220V AC Dijital Termostat

XH-W3001, 220V AC şebeke gerilimiyle doğrudan çalışan dijital bir sıcaklık kontrol modülüdür. Kart üzerine bağlanan NTC su geçirmez sıcaklık probu ortam ya da sıvı sıcaklığını ölçer, entegre mikrodenetleyici bu değeri ayarlanan hedef sıcaklıkla karşılaştırır ve kart üzerindeki röle çıkışını sürerek bağlı ısıtıcıyı veya soğutucuyu (rezistans, fan, kompresör, peltier gibi) otomatik olarak açıp kapatır. Modül hem "ısıtma" hem "soğutma" moduna alınabildiği için, bir ortamı belirlenen sıcaklığın altına düşürmemek amacıyla ısıtma kontrolü olarak, ya da belirlenen sıcaklığın üzerine çıkarmamak amacıyla soğutma kontrolü olarak kullanılabilir. Üç haneli LED ekran anlık sıcaklığı gösterir, iki adet buton ile hedef değer ve fark (histerezis) sıcaklığı programlanır; ayarlar elektrik kesildiğinde de hafızada kalır. Kuluçka, akvaryum, soğuk oda, sera ve genel sıcaklık koruma devrelerinde sık tercih edilen, kurulumu basit bir kontrol kartıdır.

Teknik Özellikler

Öne Çıkan Özellikler

• 220V AC şebeke gerilimini doğrudan kabul eder, ayrı bir güç kaynağına ihtiyaç duymadan prize yakın noktada kurulabilir.
• Isıtma ve soğutma modları arasında tek bir tuşla geçiş yapılabildiği için hem sıcak tutma hem soğuk tutma projelerinde aynı kart kullanılabilir.
• 0,1°C çözünürlüklü ayar ve geniş -50°C/+110°C çalışma aralığı sayesinde hem donma noktasına yakın hem de yüksek sıcaklık uygulamalarında görev yapabilir.
• Ayarlanabilir fark (histerezis) değeri, röleyi gereğinden sık açıp kapatarak yıpranmasını önlemeye ve kontrol edilen cihazı korumaya yardımcı olur.
• Elektrik kesintisi sonrasında hedef sıcaklık ve mod bilgisini hafızasında tuttuğu için her kesintide yeniden programlama gerekmez.
• Su geçirmez NTC probu sayesinde sıvı içine daldırılarak da (akvaryum, kova, tank gibi) sıcaklık ölçümü yapılabilir.
• Üç haneli net LED ekran, panel üzerine monte edildiğinde anlık sıcaklığın uzaktan da rahatça okunmasını sağlar.
• Kompakt kart boyutu, mevcut bir pano, dolap veya kutu içine sığdırılarak kurulacak DIY projelerde yer kaplamadan kullanılmasını kolaylaştırır.

Kullanım Alanları

• Kuluçka makinesinde iç ortam sıcaklığı hedefin altına düşünce ısıtma lambasını veya rezistansı devreye almak.
• Akvaryumda su sıcaklığı belirlenen değerin altına inince ısıtıcıyı, üzerine çıkınca soğutucu fanı otomatik çalıştırmak.
• Sera içinde gece sıcaklığı düşünce ısıtıcı bir fanı veya rezistansı devreye sokup gündüz belirli sıcaklığın üzerine çıkınca havalandırma fanını çalıştırmak.
• Soğuk hava deposu veya mini buzdolabı dönüşüm projelerinde kompresörü hedef sıcaklığa göre açıp kapatmak.
• Elektronik cihaz veya pil kabini içinde sıcaklık belirlenen üst sınırı geçtiğinde soğutma fanını devreye almak.
• Bira/şarap mayalama kabininde mayalanma sıcaklığını dar bir aralıkta sabit tutmak için ısıtma bandını kontrol etmek.
• Reptil (sürüngen) terraryumunda ortam sıcaklığını ısıtma lambası üzerinden istenen aralıkta tutmak.
• Elektrik panosu veya makine dolabı içinde sıcaklık yükseldiğinde havalandırma fanını devreye alıp, sıcaklık düşünce fanı otomatik durdurmak.
• Küçük ölçekli mantar üretim odasında ya da yoğurt/turşu mayalama kabininde sıcaklığı sabit bir aralıkta tutmak için ısıtma elemanını kontrol etmek.

Bağlantı ve Kullanım

Kartın bir tarafındaki vidalı terminale 220V AC şebeke girişi (faz ve nötr) bağlanır, sensör girişine ise NTC probun iki ucu polarite gözetmeden takılır. Röle çıkış terminaline kontrol edilecek yükün (ısıtıcı, fan, kompresör vb.) elektriği bağlanır; röle bir anahtar gibi davranarak bu yükün açma-kapama işini üstlenir, yükün kendisi kart üzerinden beslenmez. Kart enerjilendiğinde ekranda güncel sıcaklık görünür; ayar tuşuna basılıp artır/azalt tuşlarıyla hedef sıcaklık ve gerekiyorsa fark (histerezis) değeri girilir, ardından ayar menüsünden ısıtma (H) / soğutma (C) modu seçilir. Isıtma modunda sıcaklık hedefin altına düşünce röle çıkışı devreye girer ve hedefe (artı fark payına) ulaşınca kapanır; soğutma modunda ise mantık tam tersine çalışır, sıcaklık hedefin üzerine çıkınca röle devreye girer. Yapılan ayarlar kartta saklanır ve elektrik kesintisinden sonra yeniden programlamaya gerek kalmadan aynı şekilde çalışmaya devam eder. Kontrol edilecek cihazın elektrik hattı doğrudan röle terminaline değil, yükün kendi besleme hattı üzerinden röle çıkışına seri bağlanacak şekilde kurulmalıdır.

Paket İçeriği

• 1 x XH-W3001 dijital termostat kartı
• 1 x NTC su geçirmez sıcaklık sensörü (bağlı kablo ile)

Dikkat Edilmesi Gerekenler

• Kart 220V AC şebeke gerilimiyle çalışır; kurulum ve bağlantı elektrik güvenliği konusunda bilgili biri tarafından, kart enerjisi kesilmiş haldeyken yapılmalıdır.
• Röle çıkışının anma akım/voltaj değeri aşılacak şekilde yüksek güçlü bir yük doğrudan bağlanmamalı, gerekiyorsa kontaktör gibi ek bir anahtarlama elemanı üzerinden sürülmelidir.
• Kart üzerindeki 220V bölümü ile alçak gerilim/sensör bölümü birbirine kesinlikle temas ettirilmemeli, montaj sırasında yalıtıma dikkat edilmelidir.
• Sensör probunun su geçirmez ucu yalnızca ölçüm için sıvıya veya ortama daldırılmalı, kablonun bağlantı/soket kısmı neme ve suya maruz bırakılmamalıdır.
• Isıtma (H) ve soğutma (C) modu yanlış seçilirse cihaz ters mantıkla çalışıp beklenenin aksine sıcaklığı yükseltebilir veya düşürebilir; kuruluma başlamadan önce mod ayarı mutlaka kontrol edilmelidir.
• Kart açık devre kartı olarak geldiğinden nemli, tozlu veya doğrudan su sıçrayabilecek ortamlarda uygun bir muhafaza kutusu içine alınarak kullanılmalıdır.
• Fark (histerezis) değeri çok düşük seçilirse röle sıcaklık dalgalanmalarında sık sık açılıp kapanabilir; bağlı cihazın ve rölenin ömrünü korumak için makul bir fark payı bırakılması önerilir.
• Sensör probu ısı kaynağına veya soğutma elemanına çok yakın konumlandırılırsa ölçülen sıcaklık ortamın genelini değil yalnızca o noktayı yansıtabilir; prob, kontrol edilmek istenen ortamı temsil edecek bir noktaya yerleştirilmelidir.
