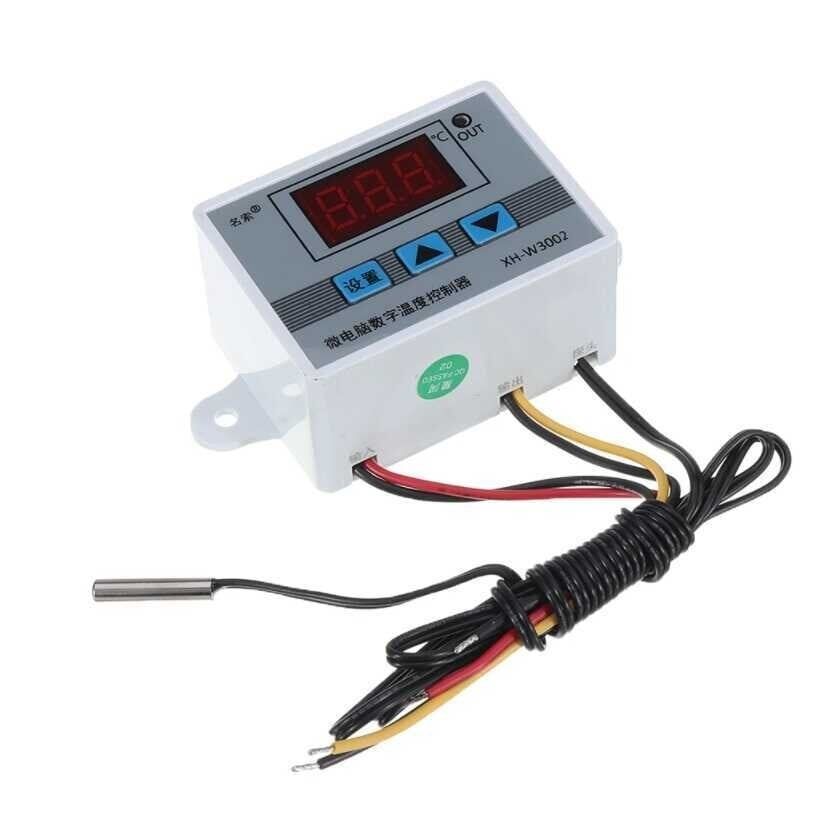

XH-W3002 220V AC Dijital Termostat

XH-W3002, 220 V şebeke gerilimine doğrudan bağlanan NTC problu dijital bir termostat modülüdür. Ölçtüğü sıcaklığa göre kart üzerindeki röleyi açıp kapatır ve bağladığınız ısıtıcıyı ya da soğutucuyu, girdiğiniz iki sınır arasında tutar. Ayrı bir adaptöre, mikrodenetleyiciye veya programlamaya ihtiyaç duymaz; enerji verip başlatma ve durdurma sıcaklıklarını girmeniz yeterlidir. Kuluçka makinesi, akvaryum, sera, fermantasyon dolabı gibi "bu sıcaklığı sabit tut" denen işler için tasarlanmıştır.

Teknik Özellikler

Öne Çıkan Özellikler

• Doğrudan 220 V AC'ye bağlanır; ayrı adaptör, trafo veya güç kaynağı gerekmez (12/24 V sürümlerinden farkı budur).
• Isıtma ve soğutma tek modülde: ayrı bir mod anahtarı yoktur, P0 < P1 girerseniz ısıtma, P0 > P1 girerseniz soğutma modunda çalışır.
• Histerezis bandını siz kurarsınız: başlatma ve durdurma sıcaklıkları ayrı girildiği için rölenin ne kadar aralıkla girip çıkacağına siz karar verirsiniz.
• P2 kalibrasyon parametresi: probun gerçek sıcaklıktan sapmasını -10 ... +10 °C aralığında cihaz üzerinden düzeltebilirsiniz (okunan + kalibrasyon = gerçek sıcaklık).
• P3 gecikmeli başlatma: kompresörlü sistemlerde cihazın arka arkaya hızlı devreye girmesini önler, kompresörü korur.
• 0,1 °C çözünürlükle okuma; ekran her zaman anlık sıcaklığı gösterir, ayar için ekranı bırakmanız gerekmez.
• Menüye girmeden hızlı ayar: Yukarı tuşuna uzun basınca başlatma, Aşağı tuşuna uzun basınca durdurma sıcaklığı doğrudan ayarlanır.
• Probun su geçirmez metal ucu sıvı içine (akvaryum, fermantasyon kabı) daldırılabilir.
• DIN ray veya iki vidayla pano yüzeyine monte edilebilir; montaj delikleri arası 73 mm.
• Prob açık devresi (LLL) ile kısa devre / aralık aşımı (HHH) ekranda ayrı ayrı bildirilir, cihaz sessizce yanlış çalışmaz.

Kullanım Alanları

• Kuluçka makinesi - yumurta kuluçkasında sabit 37-38 °C bandı
• Akvaryum ve teraryum ısıtıcısı kontrolü
• Sera, fide yetiştirme dolabı ve tohum çimlendirme ısıtması
• Fermantasyon dolabı: yoğurt, peynir, sirke, kombucha, ekşi maya
• 3D baskı filamenti ve elektronik parça kurutma dolabı
• Su ısıtıcı / boyler / kazan sıcaklık kontrolü (örn. 50 °C'de aç, 65 °C'de kapat); 1500 W üzeri rezistanslarda araya kontaktör konur
• Rezistanslı ısıtıcı, ısıtma paspası (heating pad) ve infrared lamba anahtarlama
• Soğutma modunda pano/dolap fanı; mini buzdolabı ve derin dondurucu dönüşümlerinde kompresör kontaktör üzerinden sürülür
• Meyve, sebze, zeytin kurutma dolabı
• Hayvan barınağı, kümes ve akvaryum odası ısıtması; ısıtmalı su kabı
• Sıcaklık aşımında havalandırma fanını devreye alan basit koruma devreleri

Bağlantı ve Kullanım

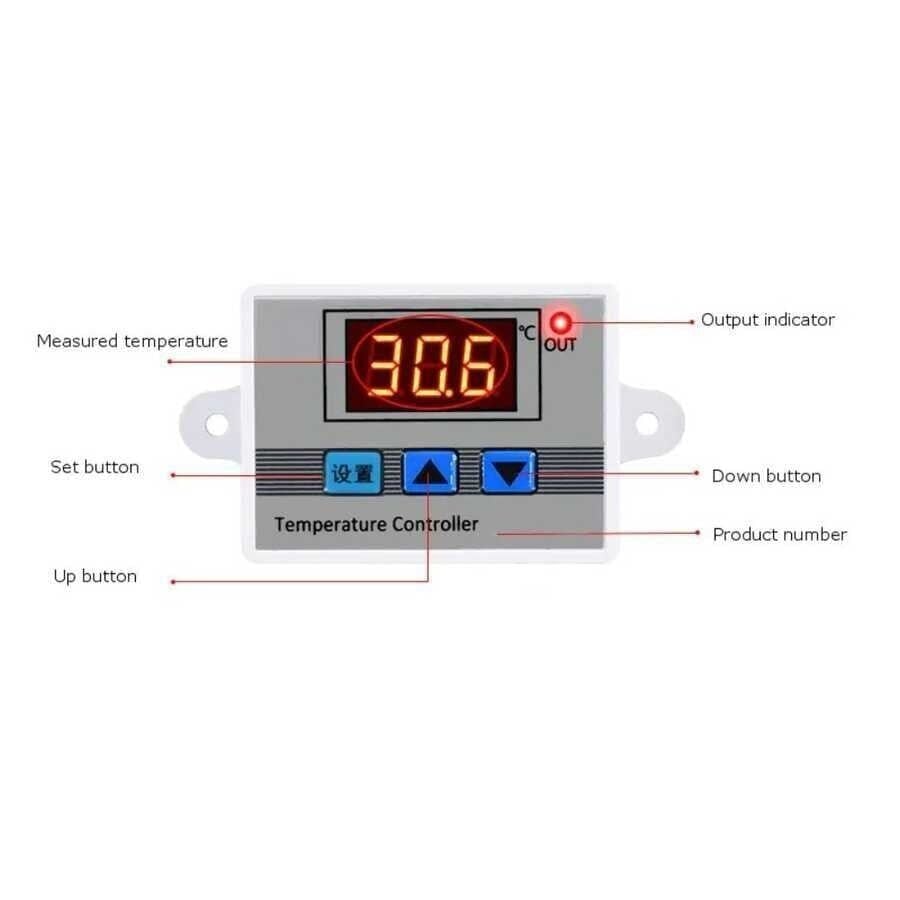

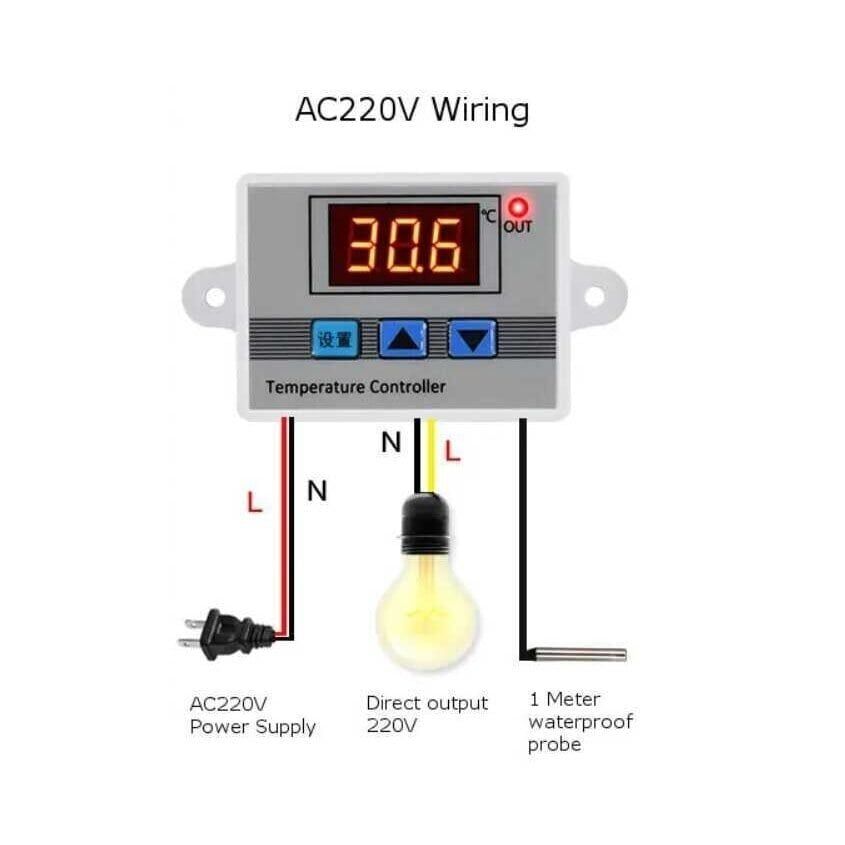

Modülün üzerinde üç bağlantı grubu vardır: 220 V AC besleme girişi (faz-nötr), yük çıkışı ve NTC prob ucu. Besleme uçlarına şebeke gerilimi verilir, kartın kendi güç katı modülü besler. Prob kablosu sensör ucuna takılır ve ölçüm yapılacak noktaya (su içine, dolabın orta rafına, yumurta seviyesine) yerleştirilir; probu ısıtıcının hemen üstüne koymayın, gerçek ortam sıcaklığını görmesi gerekir. Çıkış "doğrudan çıkış" tipindedir: ısıtıcının/soğutucunun besleme hattı çıkış uçlarına bağlanır ve röle kapandığında yük doğrudan enerjilenir. Bu uçlar kuru kontak DEĞİLDİR, üzerlerinde şebeke gerilimi bulunur. Enerji vermeden önce yükü bağlayın; çıkış uçlarını boşta, birbirine değebilecek şekilde bırakmayın. Menü kullanımı: Set tuşuna basınca ekranda P0 görünür. Yukarı/Aşağı ile parametreler arasında gezilir, Set ile parametreye girilir, Yukarı/Aşağı ile değer değiştirilir. P0 = başlatma sıcaklığı, P1 = durdurma sıcaklığı, P2 = kalibrasyon, P3 = gecikmeli başlatma (dakika). Menüye hiç girmeden Yukarı tuşuna uzun basarak başlatma, Aşağı tuşuna uzun basarak durdurma sıcaklığı da ayarlanabilir. Isıtma örneği (boyler): P0 = 50, P1 = 65 girilir. Sıcaklık 50 °C'nin altına düşünce röle çeker ve çıkış ledi yanar, 65 °C'ye ulaşınca bırakır. Soğutma için değerleri ters girmeniz yeterlidir: P0 = 8, P1 = 4 girildiğinde 8 °C'de soğutucu çalışır, 4 °C'de durur. Fabrika ayarlarına dönüş: enerji verilmişken Yukarı ve Aşağı tuşlarına aynı anda 3 saniyeden uzun basılır, ekranda 888 görünür ve parametreler fabrika değerlerine döner (P0 = 25 °C, P1 = 40 °C, P2 = 0 °C, P3 = 0 dk). Arduino / ESP32 ile kullanım: Bu modülün haberleşme arayüzü (UART, I2C, SPI) ve kütüphanesi yoktur; mikrodenetleyiciyle programlanamaz, sıcaklık verisi okunamaz. Doğru kullanım şekli onu bağımsız bir donanım katmanı olarak konumlandırmaktır: Arduino/ESP32 sistemin akışını yönetirken XH-W3002 ısıtıcıyı ayrı bir hat üzerinden sınırlar, yazılım kilitlense bile sıcaklık bandı korunur. Sıcaklığı mikrodenetleyiciden de görmek istiyorsanız DS18B20 veya DHT22 gibi ayrı bir sensör ekleyin.

Paket İçeriği

• 1 adet XH-W3002 220 V AC dijital termostat modülü
• 1 adet NTC 10K su geçirmez sıcaklık probu (1 metre kablolu)

Dikkat Edilmesi Gerekenler

• Çıkış uçları kuru kontak değildir; röle kapandığında bu uçlarda şebeke gerilimi bulunur. Üretici uyarısı: model doğrudan çıkışlı olduğu için çıkışa yük bağlı değilken enerji vermek kısa devre ve tutuşma riski taşır. Önce yükü bağlayın, uçları birbirine değdirmeyin.
• Gövde IP22 sınıfındadır: 12,5 mm üzeri katı cisimlere ve 15°'ye kadar eğimde damlayan suya karşı korumalıdır. Toz geçirmez ya da su geçirmez DEĞİLDİR; kart üzerinde açıkta 220 V bulunur. Modülü mutlaka yalıtımlı bir kutuya veya panoya monte edin, çalışırken karta elle dokunmayın.
• Çıkış 10 A ve 1500 W ile sınırlıdır (220 V'ta 1500 W yaklaşık 6,8 A demektir). Motor, kompresör, pompa, büyük rezistans gibi yüksek kalkış akımı çeken yükleri röleye doğrudan bağlamayın; araya kontaktör veya güç rölesi koyun.
• Bu ürün 220 V AC sürümüdür; 12 V ve 24 V sürümleriyle karıştırmayın. 12 V adaptörle çalışmaz, 12 V sürümüne 220 V verilirse kart yanar. Sipariş ve kurulum öncesi kart üzerindeki etiketi kontrol edin.
• Isıtma/soğutma için ayrı bir mod ayarı yoktur; modu P0 ile P1'in sırası belirler (P0 < P1 ısıtma, P0 > P1 soğutma). Değerleri ters girerseniz cihaz sessizce diğer moda geçer: çıkış ledi hiç yanmaz ve yük çalışmaz. Yük çalışmıyorsa ilk bakılacak yer P0-P1 sırasıdır.
• Ayrı bir histerezis parametresi yoktur, kontrol bandı tamamen P0-P1 farkıyla kurulur (W3230 gibi 'ayar sıcaklığı + histerezis' mantığındaki modellerden farkı budur). Farkı 0,1-0,5 °C gibi çok dar tutmak röleyi dakikada onlarca kez çalıştırır ve kontakları yıpratır; uygulamaya göre en az 1-3 °C bırakın, kompresörlü sistemlerde ayrıca P3 gecikmesini kullanın.
• Ekranda LLL görünüyorsa prob açık devredir (kopuk kablo ya da gevşek bağlantı). HHH görünüyorsa prob kısa devredir veya ölçülen sıcaklık +110 °C'nin üstündedir. İki durumda da önce prob bağlantısını ve kablosunu kontrol edin.
• Su geçirmez olan yalnızca probun metal ucudur; kablo-prob birleşim noktasını ve modülün kendisini ıslatmayın. Prob kablosu 1 metredir, uzatmak kablo direncini artırdığı için ölçümü kaydırabilir; uzatmak zorundaysanız kaliteli kablo kullanın ve farkı P2 ile düzeltin (okunan + kalibrasyon = gerçek sıcaklık).
• Yukarı + Aşağı tuşlarına 3 saniyeden uzun basmak fabrika ayarlarına döndürür (ekranda 888 çıkar): P0 = 25 °C, P1 = 40 °C, P2 = 0 °C, P3 = 0 dk. Girdiğiniz bütün değerler silinir; tuşlara rastgele basarken bu kombinasyona dikkat edin.
• Bu bir emniyet termostatı değildir; röle kontağı yapışırsa yük sürekli enerjili kalır. Kuluçka, akvaryum, hayvan barınağı gibi arızası zarar doğuracak uygulamalarda ikinci ve bağımsız bir termik koruma (termik sigorta, limit termostat) kullanın.
