XH-W3002 220V AC Zamanlayıcı Dijital Termostat

XH-W3002, 220V AC şebeke gerilimiyle çalışan, NTC sıcaklık probu ile ortam veya sıvı sıcaklığını ölçüp bu değere göre bağlı bir cihazı röle üzerinden açıp kapatan dijital bir termostat modülüdür. Kullanıcı ön paneldeki tuşlarla hedef sıcaklık ve fark sıcaklığı (histerezis) değerlerini girer; ölçülen sıcaklık bu eşiklerin altına veya üstüne çıktığında modül, ısıtma ya da soğutma modunda çalışan röle çıkışını tetikleyerek bağlı ısıtıcı, soğutucu, fan veya kompresör gibi bir yükü devreye alır. Isıtma/soğutma fonksiyonu menüden seçilebildiği için kuluçka, akvaryum, seracılık ve gıda saklama gibi alanlarda ek bir kontrol kartı gerektirmeden otomatik sıcaklık yönetimi sağlar.

Teknik Özellikler

Öne Çıkan Özellikler

• Ayrı bir elektronik devre kurmadan veya mikrodenetleyici programlamadan, tek bir modülle uçtan uca otomatik sıcaklık kontrolü sağlar.
• Isıtma ve soğutma modları arasında menüden seçim yapılabildiği için hem ısıtma hem soğutma uygulamalarında aynı kart kullanılabilir.
• Su geçirmez NTC probu sayesinde yalnızca hava değil, sıvı içine daldırılarak da sıcaklık ölçümü yapılabilir.
• 0,1°C çözünürlüklü ölçüm ile geniş aralıkta hassas sıcaklık takibi ve kontrolü sunar.
• Ayarlanabilir histerezis (fark sıcaklığı) değeri sayesinde röleye bağlı cihazın gereksiz sık açılıp kapanması önlenebilir, bu da hem röle hem de bağlı cihazın ömrünü korur.
• 220V AC şebeke gerilimiyle doğrudan çalıştığı için ayrı bir adaptör veya harici güç kaynağına ihtiyaç duymadan tek kabloyla kurulabilir.

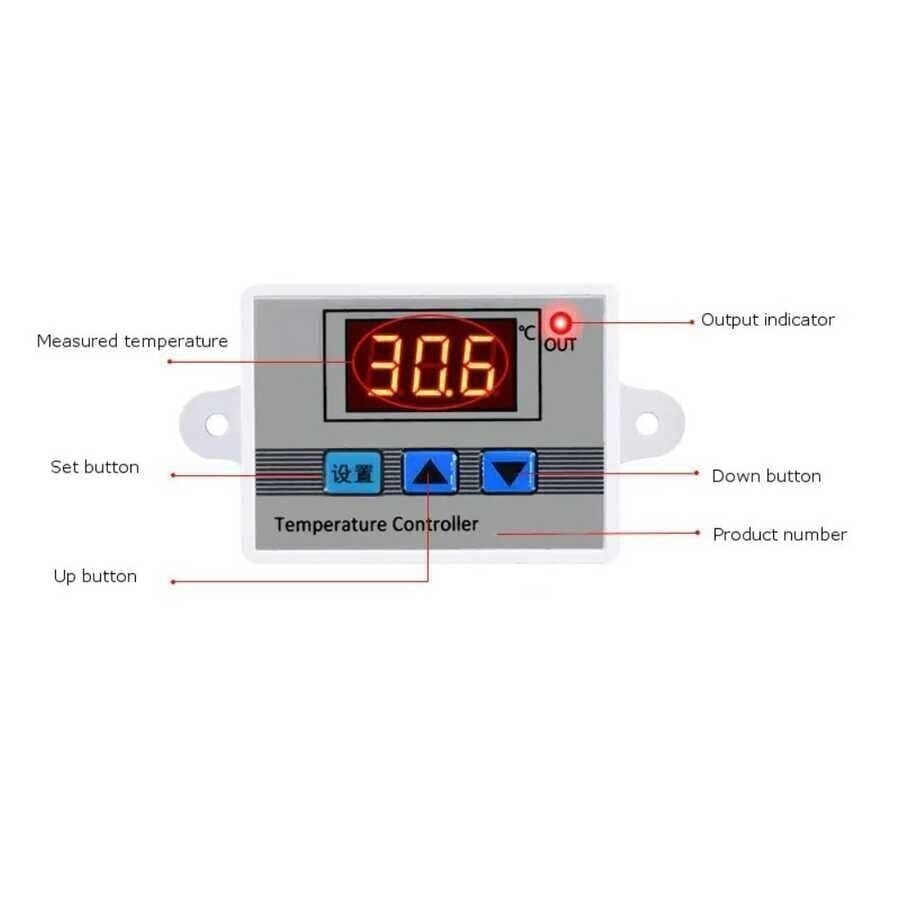

• Dijital gösterge üzerinden anlık sıcaklık değeri ve ayarlanan parametreler kolayca izlenip kontrol edilebilir.

Kullanım Alanları

• Kuluçka makinesinde iç sıcaklığı yumurtaların gelişimi için gereken dar aralıkta tutmak amacıyla ısıtıcı lambayı termostat üzerinden devreye alıp kesmek.
• Akvaryumda su sıcaklığı ayarlanan değerin altına düştüğünde ısıtıcıyı otomatik devreye alıp, hedef sıcaklığa ulaşınca kesmek (soğutma gerekiyorsa modül soğutma moduna alınarak soğutucu kontrol edilir).
• Serada gece sıcaklığı belirlenen seviyenin altına düşünce ısıtıcıyı devreye almak (ya da soğutma modunda aşırı ısınmaya karşı havalandırma fanını çalıştırmak).
• Şarap dolabı veya soğuk hava deposunda ürünlerin bozulmadan saklanabilmesi için iç ortam sıcaklığını dar bir aralıkta tutmak amacıyla kompresörü sıcaklığa göre kontrol etmek.
• Elektrik panosu veya cihaz kabininde iç sıcaklık belirlenen eşiği geçtiğinde soğutma fanını otomatik olarak devreye almak, sıcaklık düşünce fanı durdurup gereksiz enerji tüketimini önlemek.
• Mantar üretim odasında ortam sıcaklığını üretim için gerekli dar aralıkta tutmak amacıyla ısıtıcıyı sıcaklığa göre kontrol etmek.
• Küçük ölçekli fermantasyon kaplarında sıcaklığı sabit tutarak maya veya bakteri kültürünün verimli çalışması için uygun ortamı korumak, düşük sıcaklıkta ısıtıcıyı devreye alarak fermantasyonun yavaşlamasını önlemek.

Bağlantı ve Kullanım

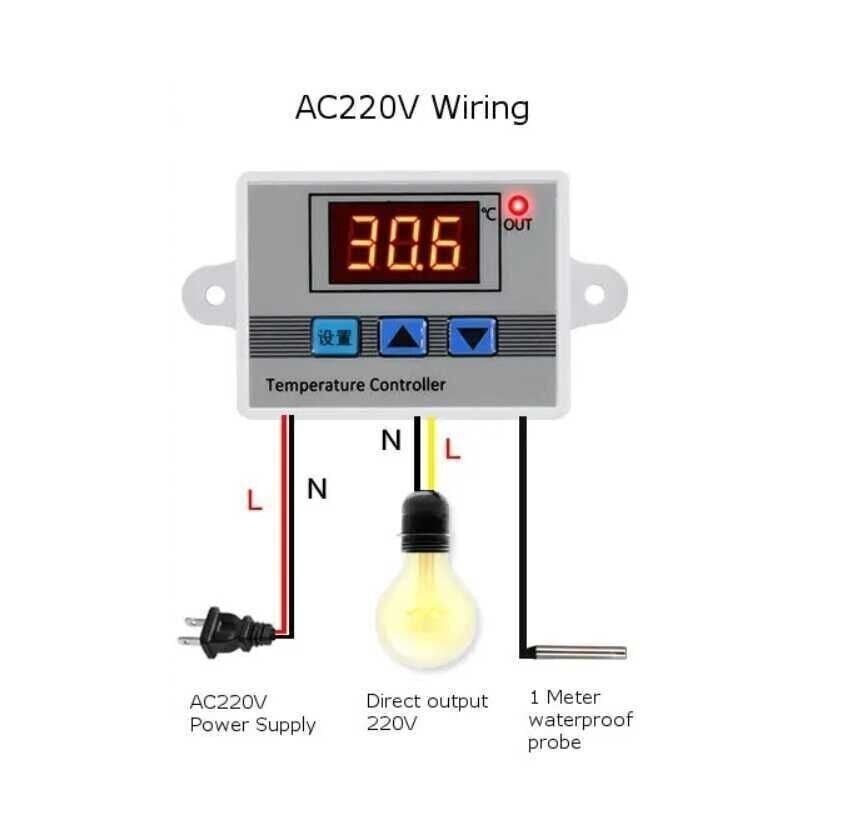

Modülün giriş terminaline 220V AC faz ve nötr hattı bağlanır; bu hat aynı zamanda cihazın kendi beslemesini de sağlar. Su geçirmez NTC sensör probu, ayrı bir sensör giriş terminaline bağlanarak ölçüm yapılacak ortama veya sıvıya yerleştirilir; probun ölçüm yapılacak noktaya tam temas etmesi, doğru okuma için önemlidir. Röle çıkış terminallerine, kontrol edilecek ısıtıcı, soğutucu veya fan gibi yükün faz hattı seri olarak bağlanır, nötr hat ise doğrudan yükten şebekeye çekilir. Kurulum sonrasında ön paneldeki SET tuşuna basılıp yön tuşlarıyla hedef sıcaklık ve histerezis değeri girilir; ısıtma veya soğutma modu da yine menü üzerinden seçilir. Mod ve parametreler kaydedildikten sonra modül, ölçülen sıcaklığı sürekli izleyip belirlenen eşiklere göre ilgili röleyi otomatik olarak sürer; ilk kurulumda ayarları yükten bağımsız olarak, düşük güçlü bir lamba gibi basit bir yükle test etmek hatalı bağlantıyı erken fark etmeyi kolaylaştırır. Dijital ekranda ölçülen anlık sıcaklık değeri sürekli görüntülenir, ayar moduna girildiğinde ise hedef sıcaklık ve histerezis gibi parametreler sırayla ekrana getirilip yön tuşlarıyla değiştirilir. Bağlantı yapılmadan önce terminal bloklarının üzerindeki giriş, çıkış ve sensör işaretlerinin dikkatle incelenmesi, hangi kablonun nereye bağlanacağının karıştırılmasını önler ve yanlış bağlantıdan kaynaklanabilecek arızaların önüne geçer.

Paket İçeriği

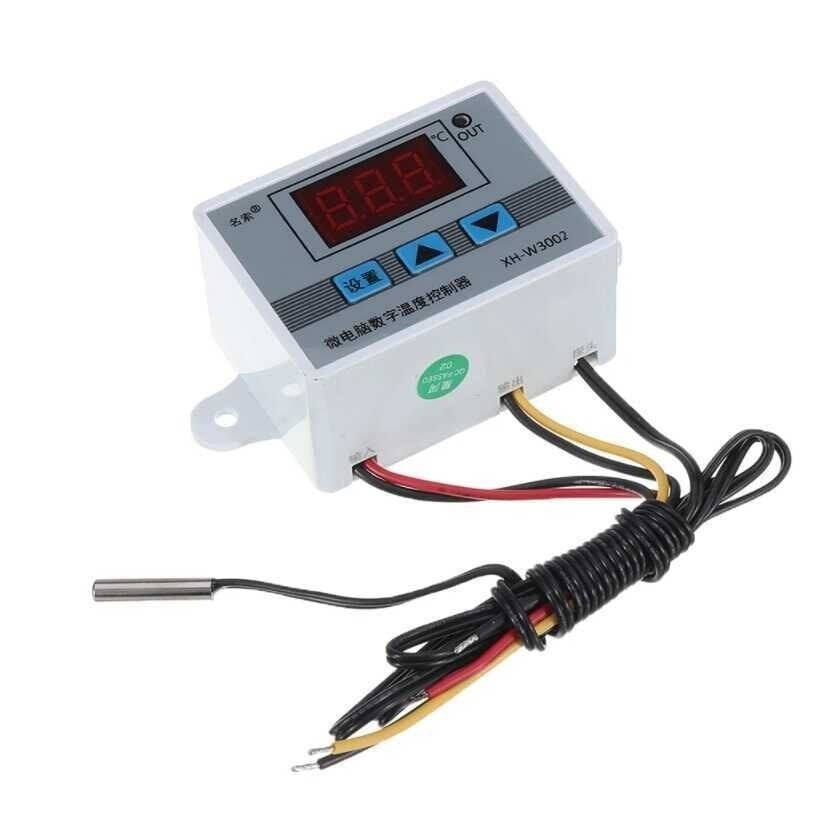

• 1 x XH-W3002 dijital termostat modülü (220V AC giriş, röle çıkışı ve dijital gösterge dahil)
• 1 x Su geçirmez NTC sıcaklık sensör probu, modülün sensör terminaline bağlı olarak

Dikkat Edilmesi Gerekenler

• Modülün giriş ve röle çıkış terminalleri 220V AC şebeke gerilimi taşır; bu voltajda elektrik çarpması ciddi yaralanmaya yol açabileceğinden, bağlantı ve bakım işlemleri mutlaka cihazın elektriği kesilerek ve gerekiyorsa yetkili bir kişi tarafından yapılmalıdır.
• Röle çıkışına bağlanacak yükün akımı rölenin anma akım değerini aşmamalıdır; sürekli aşırı yüklenen bir röle zamanla kontakları yapışabilir, ısınabilir veya kalıcı olarak arızalanabilir.
• NTC sensör probu su geçirmez olsa da modülün kendi devre kartı suya ve neme karşı korumalı değildir; kart nemli veya ıslak ortamdan uzak tutulmalı, kalıcı kurulumlarda uygun bir muhafaza içine alınmalıdır.
• Sensör kablosunun ezilmesi, kesilmesi veya aşırı gerilmesi hatalı sıcaklık okumasına ve dolayısıyla yanlış kontrol kararlarına yol açabilir.
• Isıtma/soğutma modu yanlış seçilir veya histerezis değeri uygulamaya göre doğru ayarlanmazsa, sistem beklenenin tersi yönde çalışabilir ya da bağlı cihaz gereğinden sık devreye girip çıkabilir; kurulum sonrası bu ayarların doğruluğu mutlaka kontrol edilmelidir.
• Kompresör veya motor gibi yüksek akımlı, endüktif yükler doğrudan bağlanmadan önce harici bir kontaktör kullanılması hem röle ömrünü uzatır hem de anma akımının aşılmasını önler; yük gücü şüpheliyse üretici etiketindeki akım değerine bakılmalıdır.
