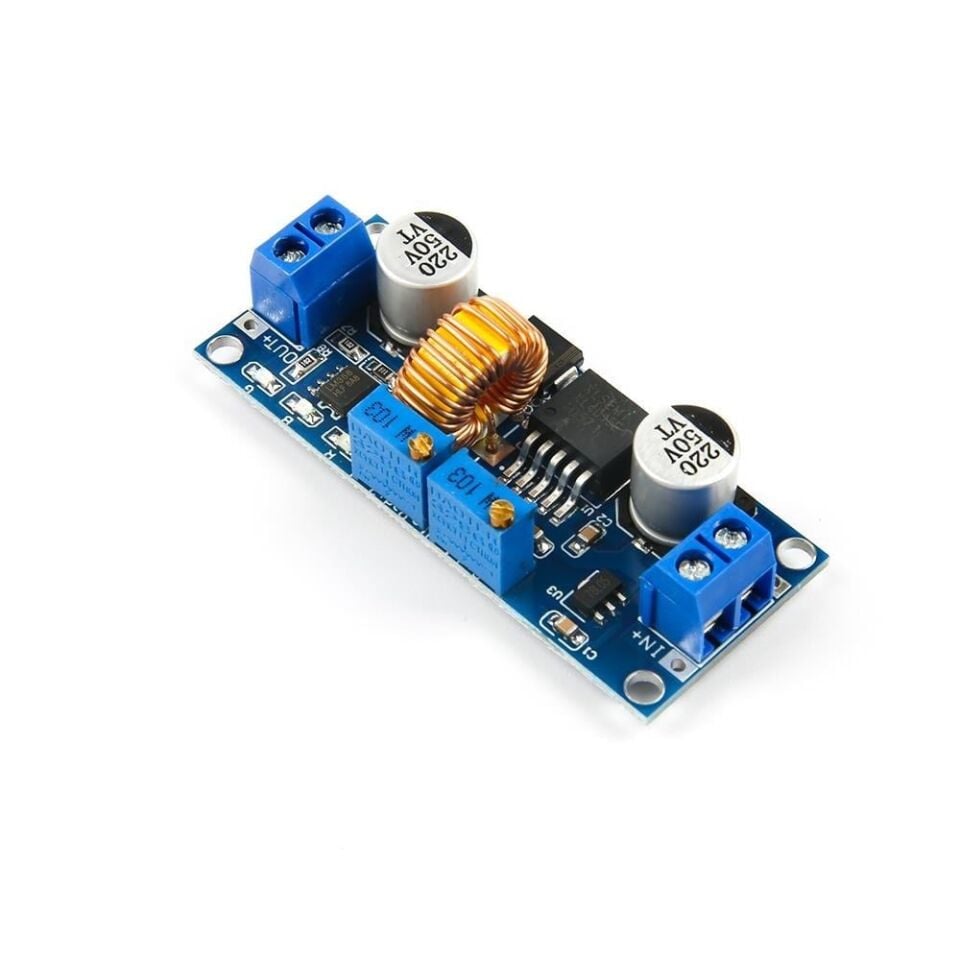

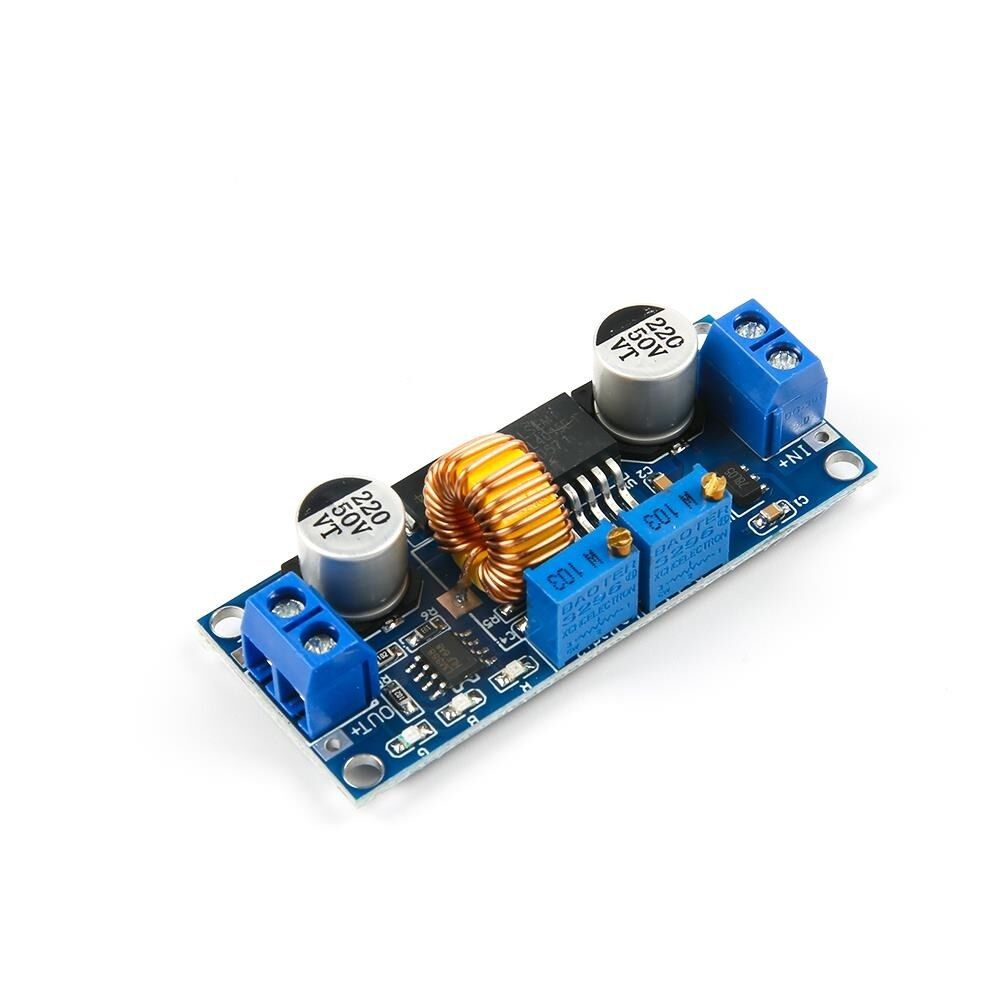

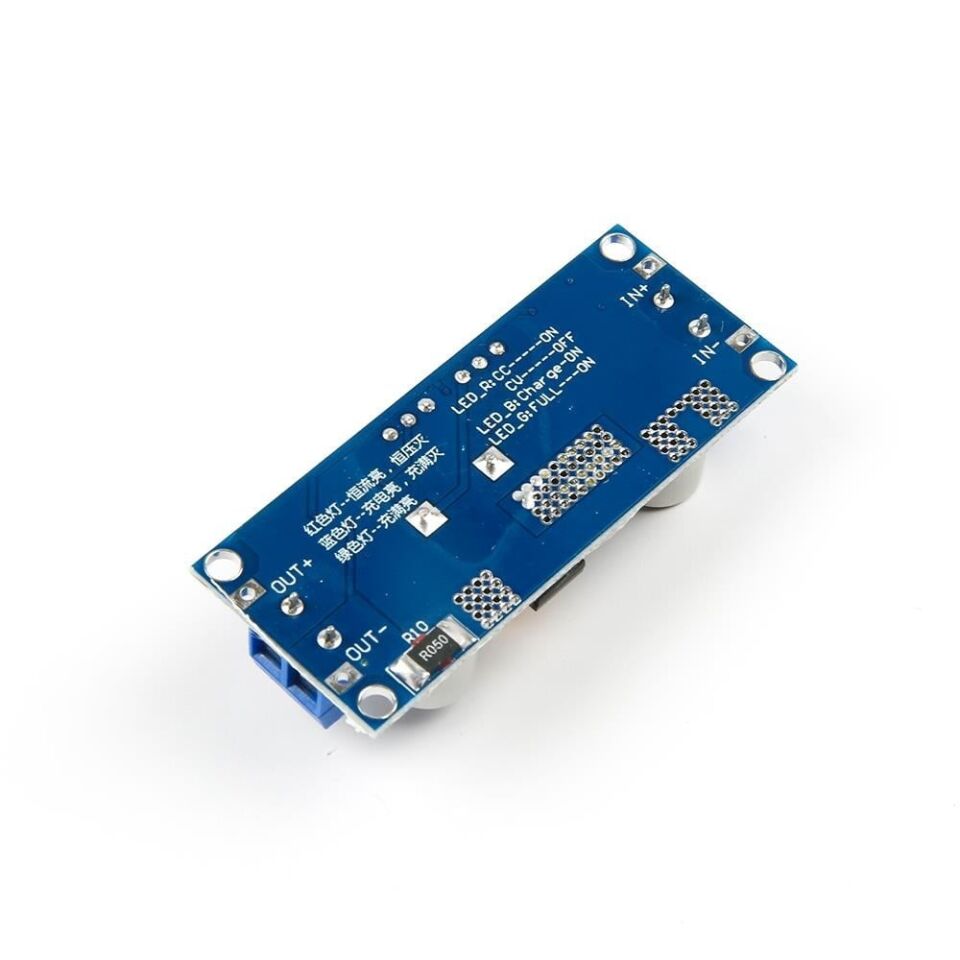

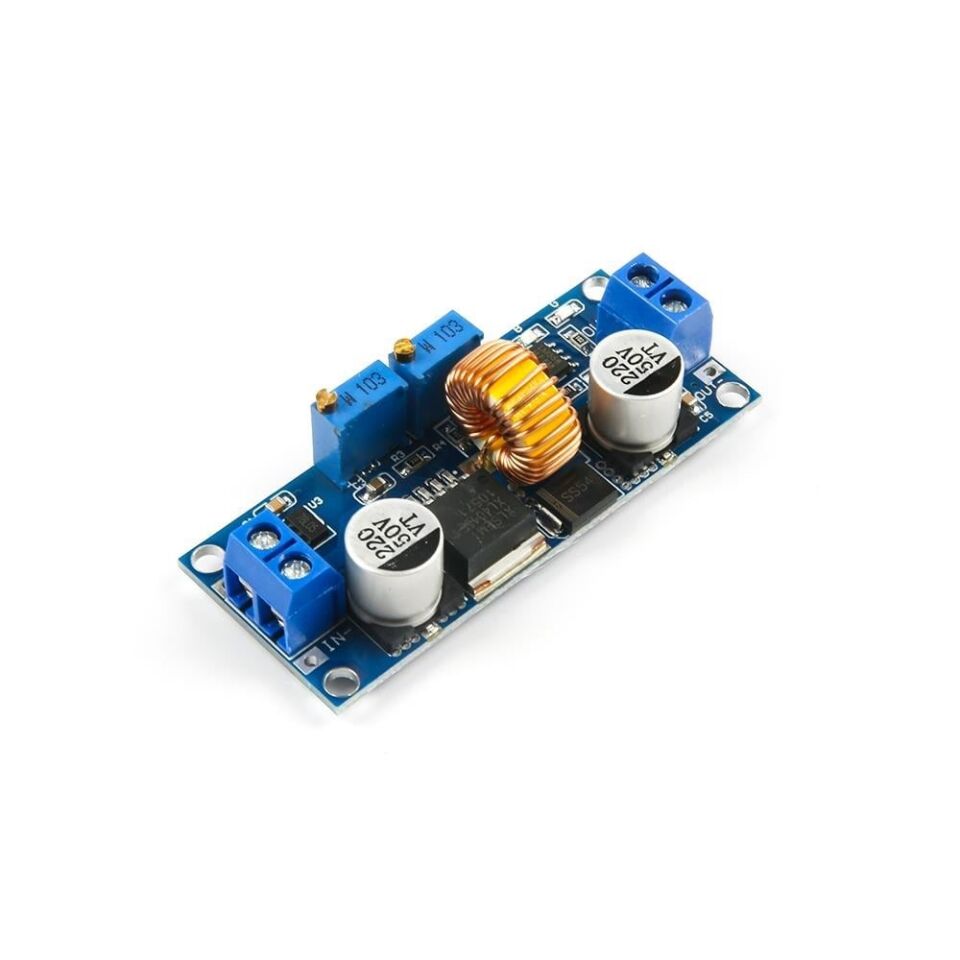

XL4015 5A DC-DC Voltaj Düşürücü

XL4015 5A DC-DC Voltaj Düşürücü, XL4015 entegresi üzerine kurulu senkron olmayan bir düşürücü (buck) tipi anahtarlamalı gerilim regülatörü modülüdür. 8-36V aralığındaki bir DC giriş gerilimini, kart üzerindeki potansiyometre yardımıyla yaklaşık 1,25-32V arasında ayarlanabilen daha düşük ve sabit bir çıkış gerilimine dönüştürür. Çıkış gerilimi dahili referansla karşılaştırılarak ayarlanır; giriş gerilimi veya yük akımı değişse bile çıkış sabit tutulmaya çalışılır. 180kHz sabit frekansı ve yüksek verimi sayesinde doğrusal regülatörlere göre çok daha az ısı üretir. 5A'e kadar akım sağlayan modül; mikrodenetleyici kartlarını, LED hatlarını ve sensör devrelerini beslemek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş 8-36V giriş aralığı sayesinde akü, adaptör veya güneş paneli gibi birçok farklı DC güç kaynağından tek bir modülle besleme almak mümkündür.
• Kart üzerindeki potansiyometre ile çıkış gerilimi yaklaşık 1,25V'tan 32V'a kadar geniş bir aralıkta hassas şekilde ayarlanabilir.
• 5A'e kadar çıkış akımı sunarak LED şeritler, geliştirme kartları ve küçük motor sürücüleri gibi orta güçlü DC yükleri tek başına besleyebilir.
• 180kHz sabit anahtarlama frekansı ve yüksek verimi sayesinde doğrusal regülatörlere kıyasla çok daha düşük ısınma ile çalışır.
• Dahili çevrim bazlı aşırı akım sınırlama ve termal koruma devreleri, kısa devre ve aşırı yüklenme durumlarına karşı ek bir güvenlik katmanı sağlar.
• Kompakt boyutu sayesinde breadboard üzerinde, bir prototip kutusu içinde veya elektronik pano üzerinde kolayca yer bulur ve montaj esnekliği sağlar.
• Giriş ve çıkış uçlarındaki vidalı klemens bağlantısı sayesinde kablolar lehim gerektirmeden hızlı, ekonomik ve dayanıklı biçimde bağlanır.

Kullanım Alanları

• 12V kurşun asit akü veya 24V adaptör çıkışını 5V'a düşürerek Arduino, Raspberry Pi gibi geliştirme kartlarını beslemek.
• 24V DC güç kaynağından 12V LED şerit, panel aydınlatması veya fan hattı için mevcut sisteme ayrı bir besleme hattı oluşturmak.
• Güneş paneli veya akü sisteminden gelen değişken ve yüksek gerilimi sabit bir seviyeye indirip sensör ve kontrol devrelerini beslemek.
• Araç içi 12V/24V hattından USB şarj çıkışı veya taşınabilir elektronik cihazlar için ayrı bir besleme devresi kurmak.
• Step motor sürücü kartının ihtiyaç duyduğu ara gerilim seviyesini, örneğin 36V ana hattan 24V üretecek şekilde sağlamak.
• Ayarlanabilir laboratuvar tipi güç kaynağı prototiplerinde, hassas doğrusal regülatörden önce kaba bir ön regülatör katı olarak kullanmak.
• Robotik projelerde farklı gerilim seviyesi isteyen sensör, servo motor ve haberleşme modüllerini tek bir ana bataryadan beslemek.

Bağlantı ve Kullanım

Modülün IN+ ve IN- pinlerine 8-36V aralığında bir DC güç kaynağı bağlanır, OUT+ ve OUT- pinlerinden ise ayarlanmış olan düşürülmüş çıkış gerilimi alınır. Çıkış gerilimi kullanılmadan önce, kart üzerindeki potansiyometre bir tornavida ile çevrilerek yüksüz durumda bir multimetre yardımıyla hedeflenen değere ayarlanmalı, mikrodenetleyici gibi düşük gerilim toleranslı devrelere bağlamadan önce bu değerin sabitlendiğinden emin olunmalıdır. Kararlı bir regülasyon elde etmek için giriş gerilimi hedeflenen çıkış geriliminden en az 1,5-2V yüksek tutulmalı; 5A'e yaklaşan sürekli yüklerde modülün üzerine küçük bir soğutucu eklenmesi veya hava akımı sağlanması önerilir. Bu akım seviyelerinde IN ve OUT hatlarında yeterli kesitte kablo kullanılmalı ve klemens vidalarının zamanla gevşeyip temas direncini artırmadığından, dolayısıyla ısınmaya ve gerilim düşümüne yol açmadığından periyodik olarak emin olunmalıdır.

Paket İçeriği

• 1 x XL4015 5A DC-DC Voltaj Düşürücü modülü (potansiyometre ve klemens bağlantıları kart üzerinde monte edilmiş halde gelir)
• Giriş/çıkış bağlantı kablosu, soğutucu ve kullanım kılavuzu pakete dahil değildir; gerekiyorsa ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Giriş polaritesi ters bağlanırsa modül üzerindeki entegre kalıcı olarak zarar görebilir; bağlantı yapılmadan önce IN+ ve IN- uçlarının doğru bağlandığından mutlaka emin olunmalıdır.
• Çıkış gerilimi kutudan çıktığında fabrika ayarından farklı bir değerde gelebilir; kullanmadan önce yüksüz durumda mutlaka bir multimetre ile ölçülüp istenen değere ayarlanmalıdır.
• 5A'e yakın sürekli akım çekildiğinde modül üzerindeki entegre ve güç bobini belirgin şekilde ısınır; bu durumda yeterli hava akımı sağlanmalı veya gerekirse küçük bir soğutucu eklenmelidir.
• Giriş gerilimi çıkış geriliminden yeterince yüksek tutulmazsa, yani dropout sınırının altına düşülürse regülasyon bozulabilir ve çıkıştaki gerilim dalgalanması belirgin biçimde artabilir.
• Dahili koruma devreleri kısa süreli aşırı yüklere karşı koruma sağlasa da sürekli aşırı yükleme modülün ömrünü kısaltır; çıkış gerilimi ayarı yapılırken de hassas devreler modüle bağlı tutulmamalı, önce ayar yapılıp sonra yük bağlanmalıdır.
• Modül izolesiz bir dönüştürücü olduğundan, giriş ve çıkış devresi arasında galvanik yalıtım gerektiren uygulamalarda ek bir izolasyon katmanı olmadan kullanılmamalı; açıkta duran lehim noktaları ile klemensler de nemli ortamlarda veya iletken yüzeylerle temas edebilecek yerlerde uygun bir muhafaza içine alınmalıdır.
