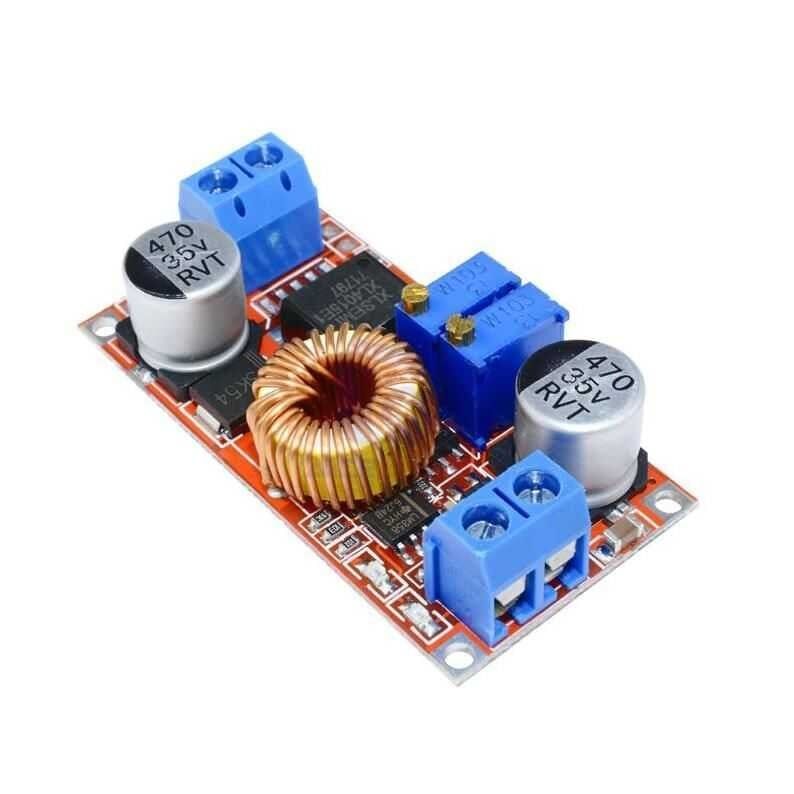

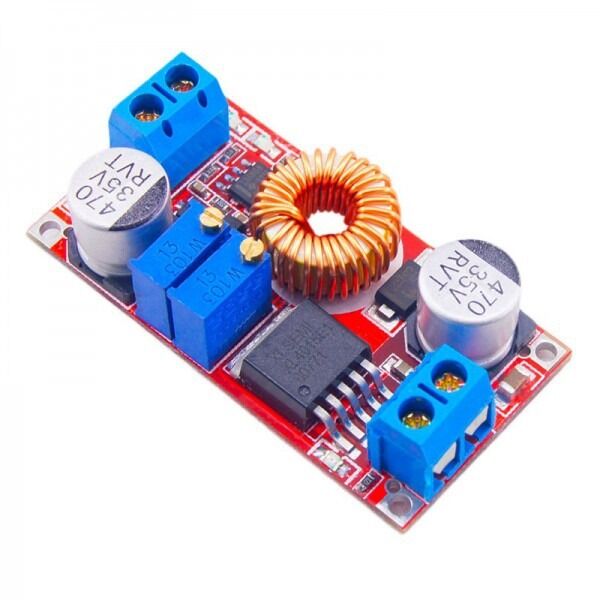

XL4015 5A Sabit Akım Sabit Gerilim Voltaj Düşürücü Modül

XL4015 5A modül, girişine verilen 8-36 V arası doğru gerilimi daha düşük ve ayarlanabilir bir seviyeye indiren anahtarlamalı voltaj düşürücüdür (buck). Kart üzerindeki iki çok turlu trimpottan biri çıkış gerilimini (CV - sabit gerilim), diğeri modülün çıkışa vermesine izin vereceği en yüksek akımı (CC - sabit akım) belirler; bu ikisi bir arada olduğu için modül yalnızca bir gerilim regülatörü değil, aynı zamanda ayarlanabilir bir akım sınırlayıcı gibi de çalışır. 12 V akü ya da 24 V adaptörden Arduino/ESP32 beslemek, güç LED'i sürmek, akü şarj devresi kurmak veya masa üstü ayarlanabilir güç kaynağı yapmak isteyenlerin tipik tercihidir. Lineer regülatörlerin aksine giriş ile çıkış arasındaki farkı ısıya çevirmez, %95'e varan verimle aktarır.

Teknik Özellikler

Öne Çıkan Özellikler

• Tek kart üzerinde hem sabit gerilim (CV) hem sabit akım (CC) ayarı: çoğu ucuz buck modülünde yalnızca gerilim ayarı vardır, burada akım limiti de ayrı bir trimpotla belirlenir.
• Yeterli soğutma ile 5 A'e ve 75 W'a kadar çıkış: LED şerit, motor, ısıtıcı gibi yüksek akımlı yükleri besleyebilecek seviyede.
• %95'e varan verim: giriş ile çıkış arasındaki farkı ısıya çevirmediği için lineer regülatöre (7805, LM317) göre çok daha az ısınır ve çok daha fazla akım verir.
• 10 kΩ çok turlu (3296 tipi) trimpotlar sayesinde tek turlu potlarda mümkün olmayan hassaslıkta gerilim ve akım ayarı yapılabilir.
• Vidalı klemensler: kalın kablo bağlamak için lehim gerekmez, sahada söküp takmak kolaydır.
• Üç durum LED'i geri bildirim verir: kırmızı LED yanıyorsa modül sabit akım (CC) modundadır, sönükse sabit gerilim (CV) modundadır; mavi LED pilin şarj olduğunu, yeşil LED pilin dolduğunu gösterir.
• Entegre içinde akım sınırlama, aşırı sıcaklık kapatma ve çıkış kısa devre koruması bulunur.
• Toroid bobin ve giriş/çıkışta 470 µF elektrolitik kondansatör ile 50 mV mertebesinde düşük dalgalanma.
• Mikrodenetleyici veya kod gerektirmez; kartı besleyip trimpotları ayarlamak yeterlidir, tek başına çalışır.

Kullanım Alanları

• 12 V akü, 19 V dizüstü adaptörü veya 24 V endüstriyel besleme üzerinden Arduino, ESP32, Raspberry Pi gibi kartların besleme hattını kurmak.
• Yüksek güçlü güç LED'i (1 W, 3 W, 10 W, COB) sürmek: LED'ler akım kontrollü sürülmesi gereken elemanlardır, CC modu tam bu iş içindir.
• LED şerit ve armatür beslemesi; 24 V hattan 12 V şerit çalıştırmak.
• Lityum-iyon, LiFePO4 ve kurşun asit akü şarj devresi kurmak (koruma kartı / BMS ile birlikte).
• Solar panel çıkışını sabit bir gerilime indirip akü ya da cihaz beslemek.
• Masa üstü ayarlanabilir laboratuvar güç kaynağı yapımı (voltmetre-ampermetre modülü ile birlikte).
• Robot, RC araç ve dron projelerinde motor sürücü, servo ve alıcı besleme hattı.
• Araç içi 12 V soketten kamera, router, tablet, telsiz gibi farklı gerilim isteyen cihazları beslemek.
• Kuluçka makinesi, sera ve akvaryum uygulamalarında fan, pompa, ısıtıcı ve aydınlatma beslemesi.
• Peltier (termoelektrik) modül sürme ve sıcaklık kontrolü denemeleri.
• Elektroliz, anodizasyon, kaplama gibi sabit akım gereken deneysel düzenekler.

Bağlantı ve Kullanım

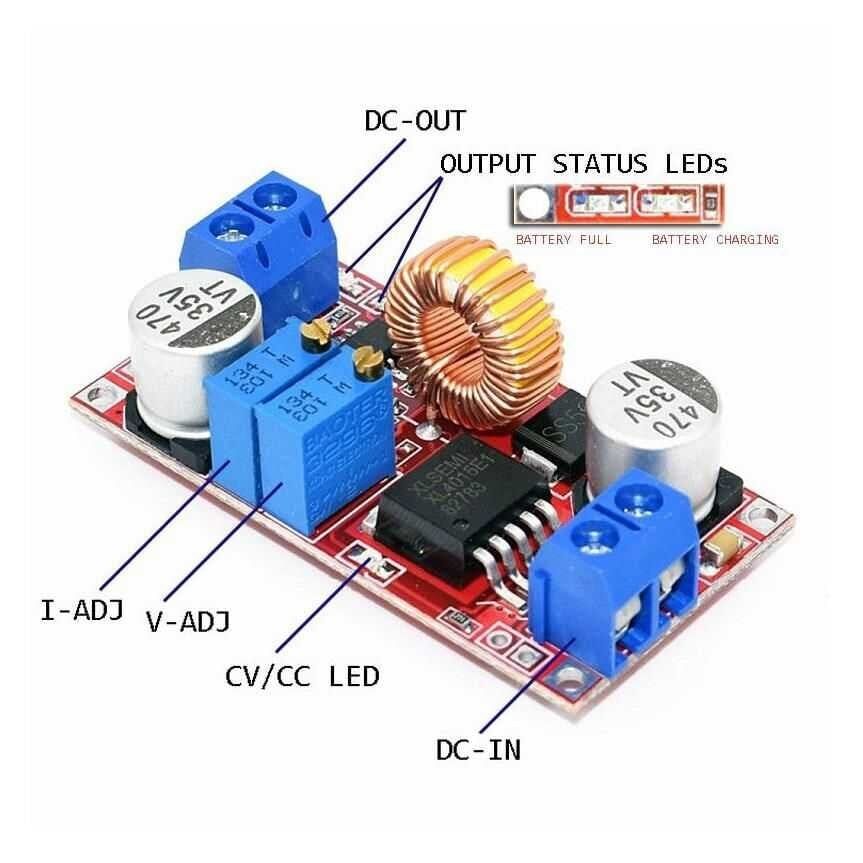

Kart üzerinde iki adet 2 kutuplu vidalı klemens vardır, ancak kartın üzerinde IN/OUT ya da +/- yazmaz. Klemensleri ayırt etmenin tek güvenilir yolu entegreye bakmaktır: siyah XL4015E1 (TO-263) gövdesinin hemen yanındaki klemens DC-IN, kartın karşı köşesindeki klemens DC-OUT'tur; kırmızı CV/CC LED'i de giriş klemensinin yanındadır. Kaynağınızın artı ucunu IN+, eksi ucunu IN- ucuna; yükü de aynı şekilde OUT+ ve OUT- ucuna bağlayın. Ters polarite koruması olmadığı için klemense kablo takmadan önce kaynağın uçlarını mutlaka multimetre ile teyit edin. Modül izolesiz olduğu için giriş ve çıkış toprağı (GND) ortaktır, ayrı bir toprak bağlantısı yapmanız gerekmez. Kart üzerindeki iki mavi trimpottan entegreye yakın olan V-ADJ çıkış gerilimini, kenardaki I-ADJ akım limitini ayarlar. İkisi de 3296 gövdeli 10 kΩ çok turlu trimpottur: aralığın bir ucundan diğerine gitmek için yaklaşık 25 tur çevirmek gerekir, bir iki turda değişiklik görmemeniz normaldir. Hangi yönün değeri artırdığını, multimetreyi bağlayıp trimpotu birkaç tur çevirerek belirleyin. Ayar sırası şöyle olmalıdır. (1) Çıkışa hiçbir yük bağlamadan girişi besleyin. (2) OUT+ / OUT- ucuna multimetre bağlayıp V-ADJ ile istediğiniz gerilimi ayarlayın. (3) Akım limitini ayarlamak için önce I-ADJ'yi saat yönünün tersine sonuna kadar çevirin, sonra çıkışa ampermetre (veya ayarlı yük) bağlayıp beslemeyi verin ve okunan akım hedef değere gelene kadar I-ADJ'yi diğer yönde çevirin. (4) Ampermetreyi çıkarın, gerilimi bir kez daha kontrol edin, ancak ondan sonra gerçek yükü bağlayın. Yük bağlıyken çıkış akım limitine dayandığında kırmızı LED yanar; bu, modülün sabit akım (CC) modunda çalıştığını gösterir, LED sönükken modül sabit gerilim (CV) modundadır. Arduino ve ESP32 ile kullanım: bu bir güç modülüdür, I2C/SPI/UART gibi bir haberleşme arayüzü yoktur, dolayısıyla kütüphane kurmanız veya kod yazmanız gerekmez. Arduino Uno/Nano'yu 12 V aküden besleyecekseniz çıkışı 7-9 V'a ayarlayıp VIN pinine verin. 5V pinine doğrudan besleme yaparsanız kart üzerindeki regülatör devreye girmez, yani araya hiçbir koruma kalmaz; gerilimi multimetre ile 5,00 V'a ayarlamadan asla bağlamayın. ESP32 geliştirme kartlarında çıkışı 5,0 V'a ayarlayıp 5V/VIN pininden beslemek en güvenli yoldur; ESP32 Wi-Fi gönderiminde anlık yüksek akım çektiği için 5 A'lik bir modül fazlasıyla rahat kalır. 3V3 pinine doğrudan besleme yapmayın. Çıkışı mikrodenetleyici ile izlemek isterseniz gerilim için ADC'nin ölçüm aralığına göre hesaplanmış bir gerilim bölen, akım için INA219 (I2C; hat gerilimi en fazla 26 V olabilir) veya ACS712 modülü kullanabilirsiniz. Modülün enable (aç/kapa) pini olmadığı için Arduino ile açıp kapatmak isterseniz girişe high-side MOSFET veya röle modülü koymanız gerekir; çıkış tarafını anahtarlamak modülün regülasyonunu bozar.

Paket İçeriği

• 1 adet XL4015 5A sabit akım / sabit gerilim voltaj düşürücü modül

Dikkat Edilmesi Gerekenler

• Bu modül sadece gerilim DÜŞÜRÜR, yükseltmez. Kararlı çalışması için giriş gerilimi çıkıştan en az 1,5 V yüksek olmalıdır: 12 V girişten 12 V çıkış alamazsınız, 12 V'luk bir yük için en az 14 V besleme gerekir. Üst tarafta ise entegre 36 V'a kadar dayansa da kart üzerindeki elektrolitik kondansatörler 35 V'tur; uzun ömür için girişi 30 V'un altında tutmak daha güvenlidir.
• Ters polarite koruması YOKTUR ve kartın üzerinde IN/OUT veya +/- yazmaz. Ters bağlanırsa modül anında zarar görür. Entegrenin yanındaki klemensin giriş olduğunu doğrulayın ve kaynak uçlarını multimetre ile teyit etmeden kabloyu takmayın.
• Modül İZOLESİZDİR; giriş ve çıkış toprağı ortaktır. Şebeke gerilimiyle çalışan devrelerde, izolasyon gerektiren yerlerde kullanılamaz.
• 5 A, ancak yeterli soğutma ile ulaşılabilen üst sınırdır. Soğutucusuz ve hava akımsız ortamda 2-3 A üzerinde ciddi ısınır; 50 W üzerindeki çıkış gücünde entegrenin metal gövdesine soğutucu takmak, sürekli çalışmada ise 4,5 A'in altında kalmak gerekir. Giriş ile çıkış arasındaki fark büyüdükçe ısınma artar: 36 V girişten 5 V / 4 A çekmek, 12 V girişten aynı akımı çekmekten çok daha fazla ısı üretir. Aşırı ısınırsa entegre kendini kapatır; modülü hava almayan küçük bir kutuya kapatmayın.
• Trimpotlar ÇOK TURLUDUR (3296 tipi, yaklaşık 25 tur). Bir iki tur çevirdiğinizde çıkış değişmezse modül bozuk değildir, çevirmeye devam edin. Trimpot sonuna dayandıktan sonra zorlamayın, iç yapısı kırılır.
• Gerilimi ve akım limitini YÜKÜ BAĞLAMADAN ÖNCE ayarlayın. Kutudan çıkan modülün çıkış geriliminin hangi değerde olduğu belli değildir; doğrudan pil veya LED bağlamak yükü yakabilir.
• Şarj uygulamasında otomatik sonlandırma YOKTUR. Modül CC-CV eğrisini taklit eder ama pil dolduğunda kendiliğinden kesmez, hücre dengeleme ve derin deşarj koruması sağlamaz: pil paketini mutlaka BMS / koruma kartı ile kullanın ve şarjı gözetimsiz bırakmayın. Ayrıca giriş kesildiğinde pil modül üzerinden geri doğru yavaşça boşalabilir; bunu engellemek için çıkış hattına yükünüzün akımına uygun seri bir Schottky diyot koyun (5 A'e kadar SS54 veya daha yükseği; SS34 yalnızca 3 A'in altındaki çekişler için uygundur).
• Sabit akım modu bir akım LİMİTİdir, akımı zorla o değerde tutmaz. LED sürerken çıkış gerilimini LED'in ileri gerilimi (Vf) toplamının biraz üstüne, akım limitini ise LED'in nominal akımına ayarlayın; sadece gerilimi ayarlayıp LED bağlamak LED'i yakar.
• Çıkışta 50 mV mertebesinde 180 kHz anahtarlama dalgalanması vardır. Hassas analog ölçüm, ses ve RF devrelerinde çıkışa ek LC filtre ekleyin ya da yalnızca hassas bölümü ayrı bir LDO ile besleyin; AMS1117 gibi standart LDO'lar bu iş için uygun değildir, çünkü 180 kHz'te bastırmaları zayıftır, en fazla 1 A verirler ve çalışmak için ~1,3 V fazladan gerilime ihtiyaç duyarlar. Modülün çıkışını doğrudan ADC referansı olarak kullanmayın, giriş ve çıkış kablolarını kısa tutun.
• Vidalı klemensleri iyice sıkın ve giriş tarafına yükünüze uygun bir sigorta koyun. 4-5 A akımda gevşek bir klemens vidası ısınır, kabloyu ve klemensi eritir; çok telli kabloyu kablo yüksüğü (ferrule) ile bağlamak en sağlıklısıdır. Modülün kendi kısa devre koruması entegreyi korur, kaynağınızı ve kabloları korumaz.
