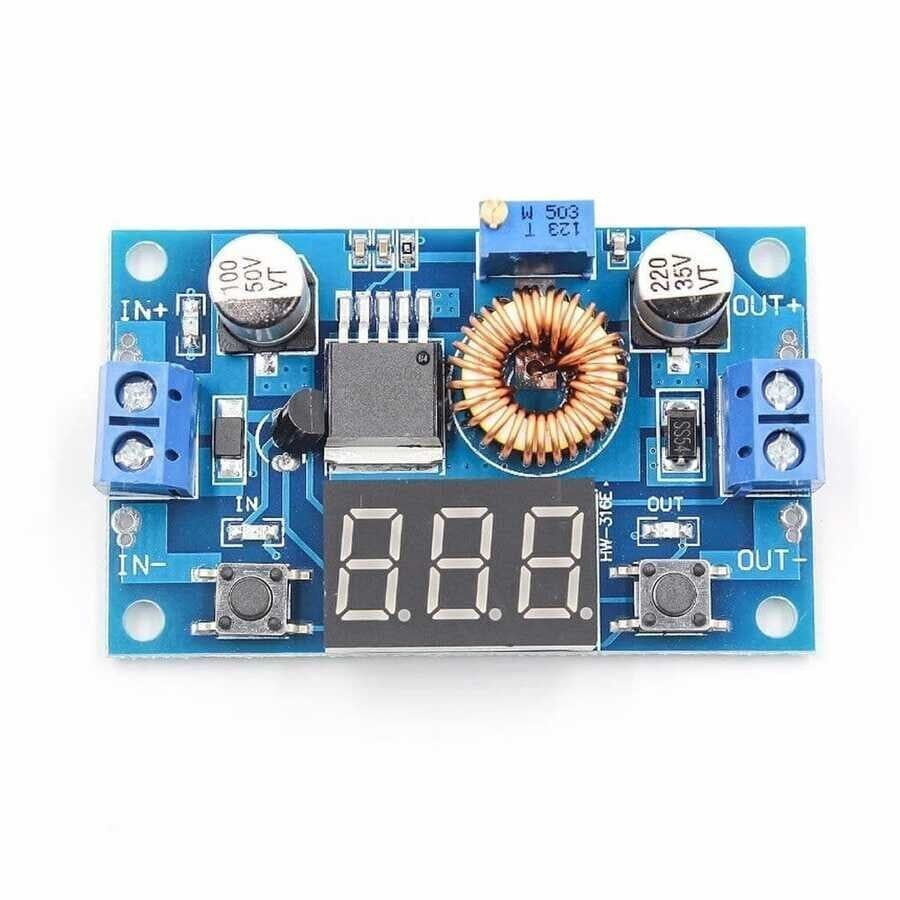

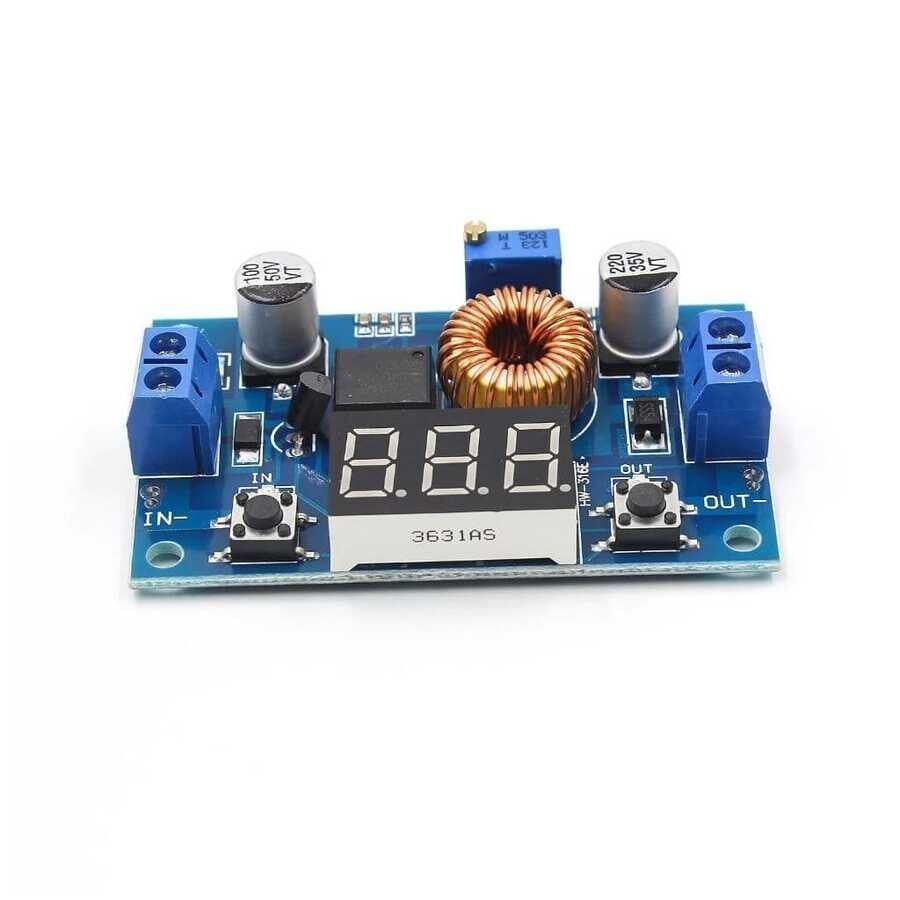

XL4015 75W 5A DC-DC Voltaj Düşürücü Modülü - 3 Haneli Voltmetre

XL4015 75W 5A DC-DC Voltaj Düşürücü Modülü, yüksek gerilimli bir DC kaynaktan devrenin ihtiyaç duyduğu daha düşük ve sabit gerilimi üreten senkron olmayan bir düşürücü regülatör kartıdır. XL4015 entegresi, girişten aldığı gerilimi sabit frekansta anahtarlayarak çıkışta düşürülmüş bir DC gerilim oluşturur; çıkış seviyesi kart üzerindeki çok turlu potansiyometre ile ayarlanır. Üzerindeki 3 haneli LED voltmetre, ayrı bir ölçüm cihazına gerek kalmadan çıkış gerilimini anlık gösterir. 5A akım ve 75W güç kapasitesiyle motor sürücü devrelerinde, LED aydınlatma hatlarında, akü/güneş paneli sistemlerinde ve Arduino projelerinde farklı gerilim seviyeleri elde etmek için kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• XL4015 entegresi sayesinde sabit yüksek frekansta anahtarlama yaparak yüksek verimli gerilim dönüşümü sağlar, bu da düşük ısı kaybıyla çalışmayı mümkün kılar.
• Kart üzerindeki çok turlu potansiyometre ile çıkış gerilimi ince ayarla istenen değere hassas şekilde getirilebilir; çok turlu yapı, tek turlu potansiyometrelere göre daha kademeli ve hassas ayar imkanı tanır.
• Üzerine entegre edilmiş 3 haneli LED voltmetre, harici bir multimetreye gerek kalmadan çıkış gerilimini anlık gösterir ve ayar sırasında hedeflenen değere ne zaman ulaşıldığını görsel olarak takip etmeyi sağlar.
• 5A'e kadar çıkış akımı ve 75W güç kapasitesi ile orta güç seviyesindeki yükleri, örneğin çoklu LED şerit hatlarını veya küçük DC motorları besleyebilir.
• Geniş giriş gerilimi aralığı sayesinde farklı akü, adaptör ve güneş paneli gerilimleriyle uyumlu çalışır; tek bir modelle birçok farklı kaynak tipine uyum sağlanabilir.
• Dahili aşırı akım ve termal koruma devreleri, kısa süreli aşırı yük veya ısınma durumlarında karta ve bağlı devrelere ek koruma sağlar.
• Senkron olmayan buck topolojisi ve dahili anahtarlama MOSFET'i sayesinde az sayıda dış bileşenle kararlı bir çıkış gerilimi elde edilir, bu da arıza olasılığını azaltır.

Kullanım Alanları

• 24V akülü bir sistemde 12V ile çalışan Arduino kartını ve bağlı sensörleri beslemek için gerilimi güvenli seviyeye düşürmek.
• LED şerit aydınlatma projelerinde 24V kaynaktan 12V veya 5V çıkış elde ederek farklı gerilimdeki şerit gruplarını aynı kaynaktan beslemek.
• Güneş paneli ve akü ile çalışan bağımsız bir sistemde, farklı gerilim ihtiyacı olan birden fazla cihazı tek kaynaktan beslemek.
• DC motor sürücü kartlarının ihtiyaç duyduğu düşük seviyeli kontrol gerilimini, motoru besleyen yüksek gerilimli ana hattan türetmek.
• Elektronik atölye veya laboratuvar ortamında farklı projeler için gerilimi anında değiştirilebilen ayarlanabilir bir yardımcı güç kaynağı olarak kullanmak.
• Araç içi elektronik projelerde 12V akü geriliminden düşük gerilimli USB şarj veya besleme hattı oluşturmak.
• Ölçüm ve test masasında farklı devreleri denemek için gerilimi kademeli olarak ayarlanabilen yardımcı bir kaynak oluşturmak.

Bağlantı ve Kullanım

Kartın giriş tarafındaki IN+ ve IN- klemenslerine DC güç kaynağı veya akü bağlanır; kutup yönünün doğru olmasına dikkat edilmelidir çünkü ters bağlantı devreye zarar verebilir. Çıkış tarafındaki OUT+ ve OUT- klemensleri ise beslenecek yüke bağlanır; yüke bağlamadan önce kart üzerindeki çok turlu potansiyometre çevrilerek 3 haneli voltmetre ekranından takip edilen çıkış gerilimi istenen değere ayarlanmalıdır. Ayar tamamlandıktan sonra yük bağlanabilir; yük değiştikçe çıkış gerilimi voltmetreden izlenerek gerektiğinde potansiyometre ile yeniden ince ayar yapılabilir. Yüksek akım çekilen uygulamalarda giriş ve çıkış kablolarının, taşınacak akıma uygun kalınlıkta seçilmesi gerilim düşümünü ve ısınmayı azaltır; kısa ve kalın kablo kullanımı 5A'e yakın yüklerde önerilir. Kurulumdan sonra çıkış gerilimi bağımsız bir multimetre ile de doğrulanırsa, üzerindeki voltmetrenin gösterdiği değerle karşılaştırılarak ayarın doğruluğu teyit edilebilir. Potansiyometre üzerindeki tornavida yuvası küçük düz veya yıldız bir tornavidayla çevrilerek ayarlanır; ayar yapılırken karta herhangi bir yükün bağlı olmaması, ayarın daha güvenli ve öngörülebilir şekilde yapılmasını sağlar. Kutudan çıktığında kartın fabrika ayarı belirli bir çıkış gerilimine sabitlenmiş olabileceğinden, kullanılacak devrenin gerilimine göre ayarın mutlaka kontrol edilmesi önerilir.

Paket İçeriği

• 1 adet XL4015 75W 5A DC-DC voltaj düşürücü modülü
• Kart üzerinde fabrika çıkışı monte edilmiş 3 haneli LED voltmetre ekranı
• Çıkış gerilimini ayarlamak için kullanılan çok turlu potansiyometre (trimpot)
• Giriş ve çıkış bağlantıları için vida klemensler
• Çıkış geriliminin kararlı çalışması için gereken anahtarlama bobini ve harici doğrultma diyotu, kart üzerinde monteli olarak

Dikkat Edilmesi Gerekenler

• Yüksek akımlarda (özellikle 3A üzerinde) kart üzerindeki regülatör ve anahtarlama elemanı ısınır; sürekli yüksek yükte kullanımda ek soğutucu veya hava akımı gerekebilir.
• Giriş gerilimi, ayarlanmak istenen çıkış geriliminden belirli bir miktar yüksek olmalıdır; aksi halde regülatör istenen çıkış değerine ulaşamaz ve çıkış gerilimi girişe yaklaşarak kararsızlaşabilir.
• IN+/IN- ve OUT+/OUT- bağlantılarında polarite kesinlikle karıştırılmamalıdır; ters bağlantı modülü ve bağlı devreyi kalıcı olarak zarara uğratabilir.
• Yüke bağlamadan önce çıkış gerilimi yüksüz durumda voltmetreden kontrol edilip potansiyometre ile doğru değere ayarlanmalı, ayarsız kartın doğrudan hassas bir yüke bağlanmasından kaçınılmalıdır.
• Belirtilen 5A/75W değerleri iyi hava sirkülasyonu ve uygun giriş-çıkış gerilim farkı şartlarında geçerlidir; bu sınırların sürekli zorlanması bileşen ömrünü kısaltabilir.
• Kart açık PCB olarak üretildiğinden nem, toz ve iletken parçalarla temastan korunmalı, kısa devreye yol açabilecek metal yüzeylerden ve potansiyometre ayarını bozabilecek darbelerden uzak tutulmalıdır.
