XL4016 10A 300W Step-Down Voltaj Düşürücü - Akım ve Gerilim Ayarlı

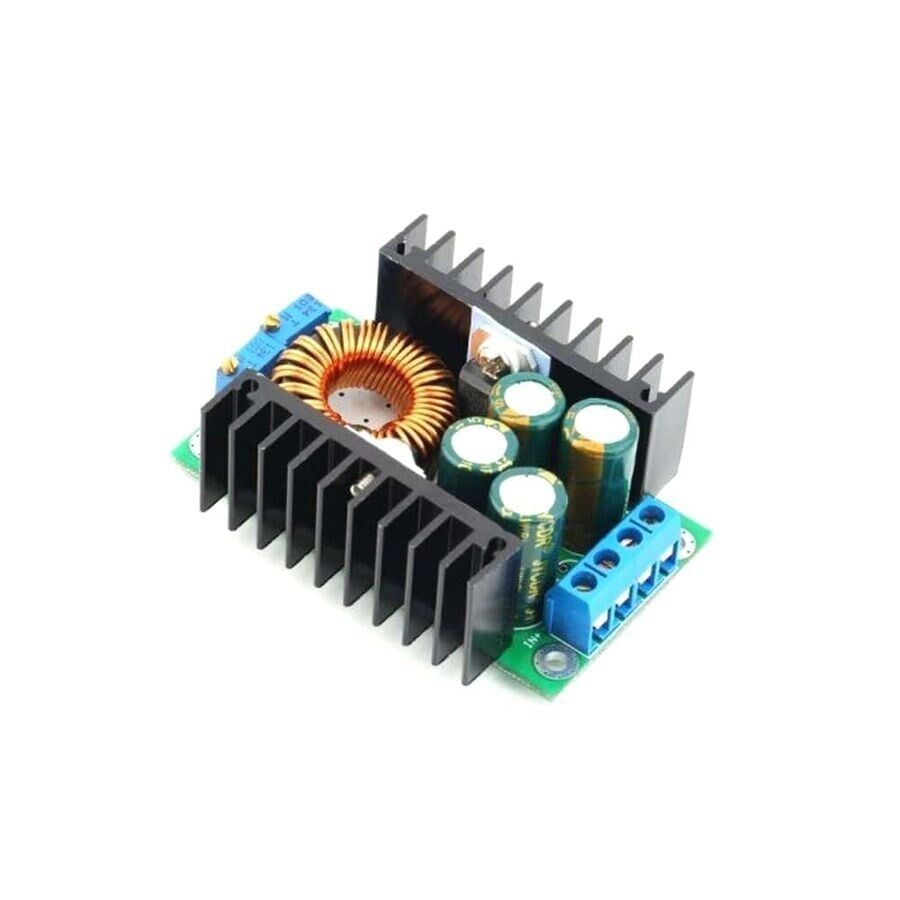

RN-0450, XL4016E1 entegresi üzerine kurulu, senkron olmayan step-down (buck) topolojili bir DC-DC voltaj düşürücü modülüdür. Modül, geniş bir giriş gerilimi aralığını üzerindeki potansiyometreler yardımıyla istenen bir çıkış gerilimine düşürür ve aynı zamanda çıkış akımını da ayrı bir potansiyometreyle sınırlandırma imkanı sunar. Bu sayede hem sabit gerilim hem de sabit akım mantığına yakın bir çalışma elde edilerek, hassas şarj devrelerinde veya değişken yüklerde çıkışın belirlenen sınırların dışına çıkması engellenmeye çalışılır. 10A'e kadar çıkış akımı ve 300W'a varan güç kapasitesiyle; akü şarj hatları, LED besleme hatları, motor sürücü besleme devreleri ve laboratuvar tipi ayarlanabilir güç kaynağı projeleri gibi yüksek güç gerektiren uygulamalarda tercih edilir. Dahili aşırı akım ve termal koruma devreleri sayesinde zorlayıcı yük koşullarında da güvenli çalışma hedeflenir.

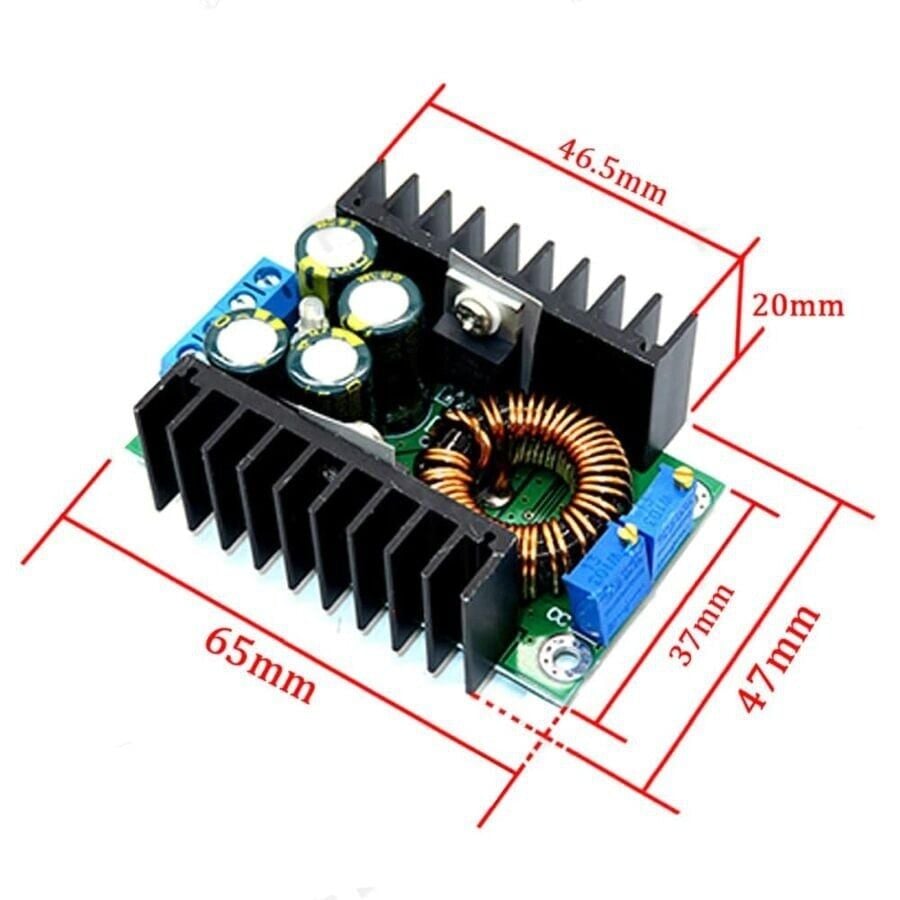

Teknik Özellikler

Öne Çıkan Özellikler

• 10A'e kadar çıkış akımı ve 300W'a varan güç kapasitesi ile yüksek güç gerektiren uygulamalarda kullanılabilir.
• Çıkış gerilimi ve akım limiti, iki ayrı potansiyometre ile birbirinden bağımsız olarak ayarlanabilir.
• XL4016E1 entegresi sayesinde senkron olmayan step-down mimaride yüksek verimli dönüşüm sağlar.
• Geniş giriş gerilimi aralığı, farklı adaptör, akü ve güç kaynağı ünitesi çıkışlarıyla uyumlu çalışmayı mümkün kılar.
• Dahili aşırı akım ve termal koruma devreleri, kısa devre ve aşırı ısınma durumlarında modülü korumaya çalışır.
• Sabit anahtarlama frekansı sayesinde çıkışta göreli olarak düşük gerilim dalgalanması elde edilir.
• Vidalı klemens bağlantıları sayesinde giriş ve çıkış kablolarının takılıp sökülmesi lehim gerektirmeden tornavidayla yapılabilir.

Kullanım Alanları

• 24V'luk bir akü hattından 12V'a düşürülmüş gerilimle araç içi ses sistemi veya amplifikatör beslemek.
• Güneş paneli veya şarj kontrol cihazından gelen değişken gerilimi sabit bir seviyeye düşürüp elektronik devre beslemek.
• Laboratuvar tipi ayarlanabilir güç kaynağı projelerinde çıkış gerilimini ve akım sınırını elle ayarlamak.
• 36V'luk bir LED aydınlatma hattından Arduino veya röle modülü gibi düşük gerilimli kontrol kartlarını beslemek.
• Elektrikli araç veya robot projelerinde batarya gerilimini motor sürücü kartının ihtiyaç duyduğu seviyeye indirmek.
• Endüstriyel bir pano içinde 24V hat gerilimini 12V veya 5V gibi yardımcı devre gerilimine dönüştürmek.
• CNC veya 3D yazıcı gibi cihazlarda ana güç kaynağından ekran, fan veya sensör hattı için ayrı ve akım sınırlı bir çıkış türetmek.
• Kurulum ve bakım sırasında farklı gerilim ihtiyacı olan sahada, tek bir yüksek gerilimli DC kaynaktan taşınabilir şekilde ayarlanabilir gerilim elde etmek.

Bağlantı ve Kullanım

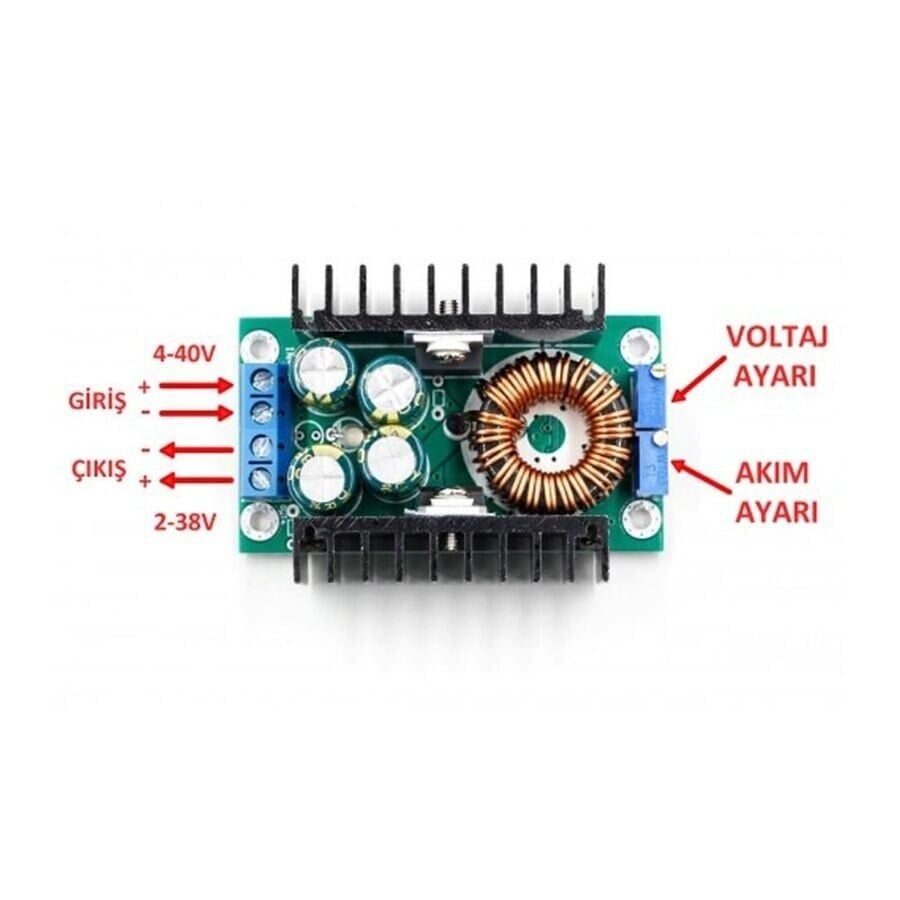

Modülün giriş tarafındaki IN+ ve IN- klemenslerine 8-40V aralığında DC gerilim uygulanır, çıkış tarafındaki OUT+ ve OUT- klemenslerinden ise ayarlanmış gerilim ve akım alınır. Çıkış gerilimini ayarlamak için modül yüksüz durumdayken çıkışa bir multimetre bağlanır ve gerilim potansiyometresi istenen değere ulaşana kadar yavaşça çevrilir. Akım limiti potansiyometresi, çıkış uçları uygun akım aralığındaki bir ampermetre (ya da şönt direnç) üzerinden kısa devre edilerek, akım potansiyometresi önce en düşük konuma alınıp istenen değere kadar yavaşça artırılarak ayarlanır; bu sayede bağlanan yük belirlenen akımı aştığında modül çıkış akımını sınırlamaya çalışır. Yüksek akım ve güç değerlerinde çalışırken entegrenin ve soğutucunun ısındığı unutulmamalı, gerektiğinde ilave bir fan ile hava akışı sağlanmalıdır. Modül izoleli değildir; giriş ve çıkış eksi (-) uçları kart üzerinde ortak topraktır. Bu nedenle montajda IN+ ile OUT+ uçlarının birbirine temas etmemesine dikkat edilmelidir. Sabit bir uygulamada kullanılacaksa, ayar tamamlandıktan sonra potansiyometrelerin titreşimle oynamaması için üzerlerine az miktarda sabitleme cilası veya sıcak silikon uygulanması tercih edilebilir.

Paket İçeriği

• 1 adet XL4016 step-down (buck) voltaj düşürücü modülü
• Bağlantı kablosu, harici soğutucu veya montaj vidası gibi ek bir aksesuar kutuya dahil değildir; giriş/çıkış kabloları ve montaj malzemesi ayrıca temin edilmelidir

Dikkat Edilmesi Gerekenler

• Buck topolojisi gereği çıkış gerilimi her zaman giriş geriliminden düşük olmalıdır; çıkış girişten yüksek bir değere ayarlanamaz.
• 10A veya 300W'a yakın sürekli kullanımlarda modülün yeterince soğutulması gerekir, aksi halde termal koruma devreye girip çıkışı kesebilir.
• Potansiyometreler ayarlanırken çıkışa bağlı hassas devrelerin bağlantısı önce kesilmeli, gerilim ayarı yüksüz durumda yapılmalıdır.
• Giriş polaritesinin (+/-) ters bağlanması modülde kalıcı hasara yol açabilir; bağlantı öncesi mutlaka kontrol edilmelidir.
• Yüksek akımlı kullanımda giriş ve çıkış kablo kesitinin, uygulanacak akıma yetecek şekilde seçilmesi gerekir.
• Modülde kısa devre ve akım limiti koruması bulunsa da giriş gerilimi 40V'u aşarsa entegre zarar görebilir; kaynak geriliminin bu sınırın altında kaldığından emin olunmalıdır.
• Modül üzerinde nem, toz ve iletken parçacıklara karşı koruyucu bir kapak bulunmaz; nemli ortamlarda ve iletken yüzeyler üzerinde açıkta çalıştırmaktan kaçınılmalıdır.
• Ayar potansiyometreleri hassas elemanlardır; çevirirken aşırı kuvvet uygulanması potansiyometrenin mekanik olarak zarar görmesine neden olabilir.
• Modül fabrika çıkışında belirli bir gerilim ve akım değerine ayarlanmış olabilir; kullanmadan önce çıkış değerlerinin projeye uygun olup olmadığı bir multimetre ile kontrol edilmelidir.
