XL4016 Voltaj Düşürücü Modül 300W 10A - Volt ve Akım Ayarlı

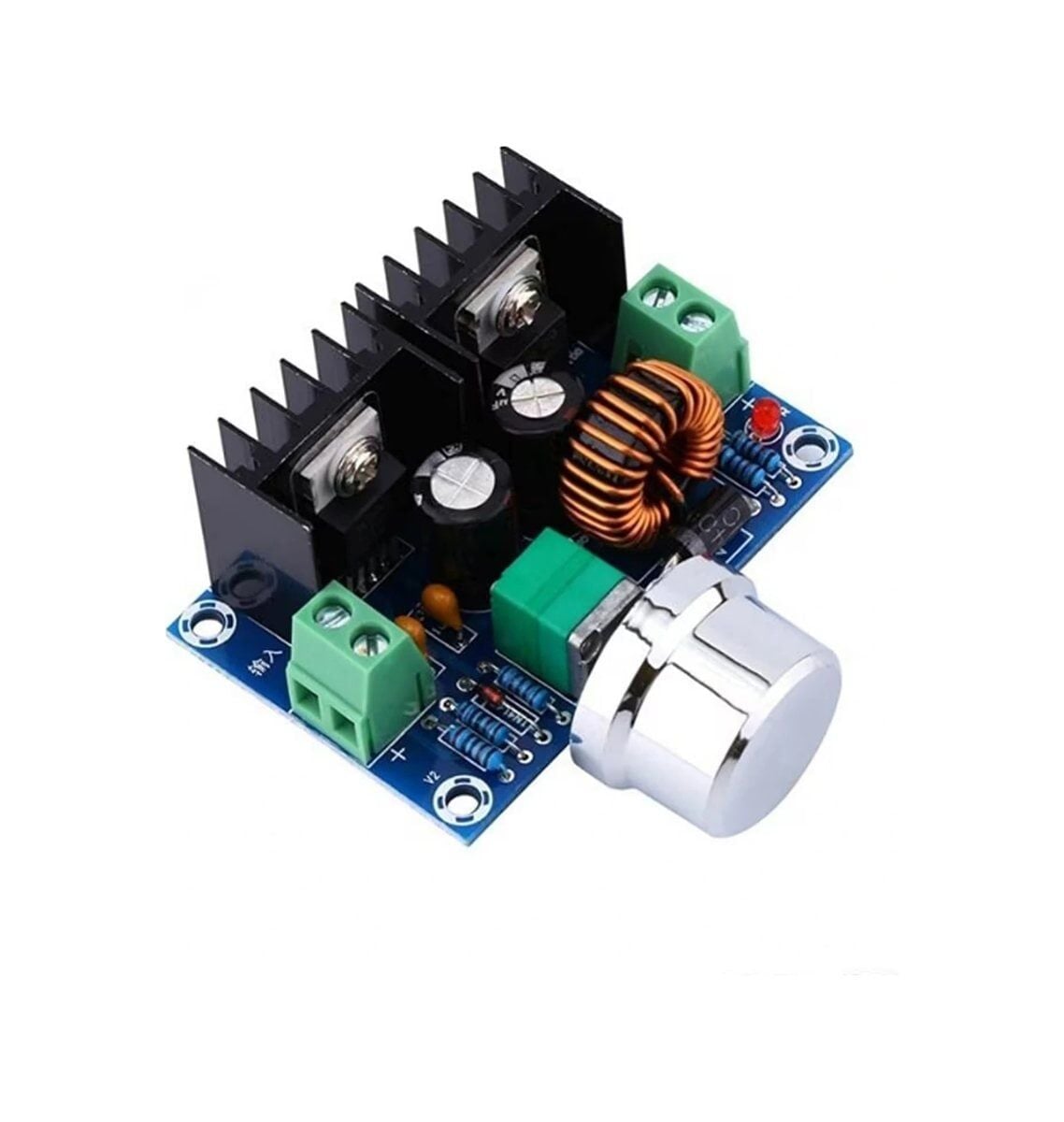

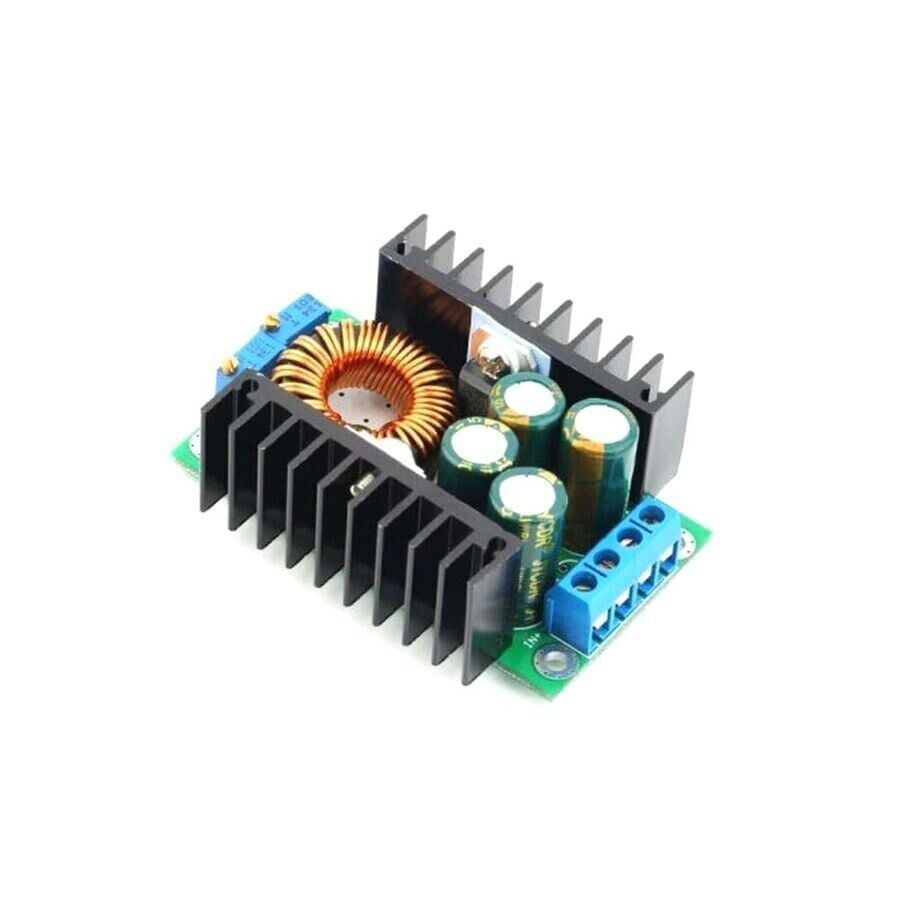

XL4016 Voltaj Düşürücü Modül, XL4016 entegresi üzerine kurulu senkron olmayan düşürücü (buck) tipi bir DC-DC anahtarlamalı güç kaynağı kartıdır. Giriş ucuna uygulanan yüksek DC voltajı, kart üzerindeki iki ayrı çok turlu potansiyometre yardımıyla hem istenen çıkış voltajına hem de belirlenen bir üst akım sınırına düşürerek aktarır. Sabit anahtarlama frekansında çalışan yapı, yüksek verimlilik sayesinde düşük ısınmayla yüksek güç transferi sağlar; modül 300W'a kadar güç ve 10A'e kadar akım aktarabilecek şekilde boyutlandırılmıştır. Doğrusal (lineer) regülatörlerin aksine anahtarlamalı topolojiyle çalıştığından, yüksek voltaj farklarında bile enerjinin büyük kısmı ısı olarak değil kullanılabilir güç olarak çıkışa aktarılır. Akü şarj devrelerinden motor ve LED sürücü beslemelerine kadar geniş bir voltaj aralığında güç düzenlemesi gereken projelerde ara regülatör katı olarak kullanılır.

Teknik Özellikler

Öne Çıkan Özellikler

• Hem çıkış voltajı hem de çıkış akımı, kart üzerindeki iki bağımsız potansiyometre ile ayrı ayrı ve birbirini etkilemeden ayarlanabilir.
• XL4016 entegresi 180 kHz sabit anahtarlama frekansında çalışarak %96'ya kadar yüksek verimlilikte dönüşüm yapar ve gereksiz ısı üretimini azaltır.
• 8-40V arasındaki geniş giriş voltaj aralığı sayesinde akü, adaptör veya güneş paneli gibi farklı DC kaynaklarla doğrudan kullanılabilir.
• Dahili akım sınırlama devresi, çıkışta kısa devre veya ayarlanan sınırın üzerinde yük oluştuğunda modülü ve bağlı devreyi korur.
• Dahili yumuşak başlatma özelliği, modül enerjilendiği anda oluşabilecek ani akım darbesini sınırlayarak hem modülü hem de giriş kaynağını korur.
• 300W'a kadar güç aktarabilen tasarımı, yüksek akım çeken motor ve LED sürücü uygulamaları için geniş bir güç bütçesi sunar.
• Vidalı klemens bağlantıları, kablo montajının lehim gerektirmeden hızlı ve tekrar sökülebilir şekilde yapılmasını sağlar.

Kullanım Alanları

• 24V'luk bir akü paketinden aracın 12V'luk ses sistemi veya LED bar aydınlatmasını beslemek.
• Güneş panelinden gelen değişken DC voltajı sabit bir seviyeye düşürüp akü şarj devresi öncesinde ara regülatör olarak kullanmak.
• 36V'a kadar besleme gerektiren bir DC motor sürücü kartının giriş voltajını motorun etiket değerine göre ayarlamak.
• Endüstriyel bir pano içinde 24V hat voltajından PLC giriş kartları veya sensörler için 12V ya da 5V yardımcı besleme üretmek.
• Yüksek güçlü LED şerit veya panel projelerinde 24-36V girişten istenen LED voltajına akım sınırlı düşürme yaparak LED'leri aşırı akımdan korumak.
• Laboratuvar tipi ayarlanabilir güç kaynağı prototipinde, voltaj ve akım sınırının ayrı ayrı belirlenebildiği ana regülasyon katı olarak kullanmak.
• Elektrikli bisiklet veya elektrikli araç akü grubundan, 12V'luk yardımcı elektronik aksamı (far, gösterge paneli) beslemek.

Bağlantı ve Kullanım

Modülün giriş tarafındaki IN+ ve IN- vidalı klemenslerine 8-40V aralığında DC besleme bağlanır, çıkış tarafındaki OUT+ ve OUT- klemenslerinden ise ayarlanmış voltaj ve akım alınır. Önce çıkışa herhangi bir yük bağlamadan voltaj potansiyometresi çevrilerek çıkış bir multimetre ile izlenip istenen değere getirilir, ardından gerçek yük bağlanarak ikinci potansiyometre ile akım sınırı belirlenir. Ayar sırasında ellerin ve ölçüm uçlarının çıkış klemenslerine kısa devre yapmamasına dikkat edilmelidir, çünkü ayar aşamasında modül tam güçte çalışabilir. Giriş voltajının, hedeflenen çıkış voltajından belirgin şekilde (yaklaşık 1,5-2V ve üzeri) yüksek tutulması, modülün tam regülasyon yapabilmesi için gereklidir. Yüksek akımlarda uzun süreli test yaparken modülün üzerindeki entegre ve endüktörün sıcaklığı elle veya bir termometre ile kontrol edilerek gerekirse fan yardımıyla ek hava akımı sağlanmalıdır.

Paket İçeriği

• 1 x XL4016 Voltaj Düşürücü Modül

Dikkat Edilmesi Gerekenler

• Giriş ve çıkış polaritesini ters bağlamayın; modülde ters polarite koruması bulunmayabilir ve ters bağlantı entegreyi kalıcı olarak bozabilir.
• Yüksek akım çekilen uygulamalarda entegre ve endüktör ısınabilir; birkaç amperin üzerindeki sürekli kullanımda hava akışı veya ek soğutma sağlanması önerilir.
• Potansiyometreler hassas ayar için çok turludur; ayar sırasında çıkışı sürekli bir multimetre ile izleyin ve ayarlanmamış modülü hassas elektronik cihazlara bağlamayın.
• 300W/10A üst sınır değerleri kısa süreli çalışma koşullarını yansıtabilir; sürekli tam yükte çalıştırmadan önce yeterli soğutma sağlanmalı ve gerçek sürekli kapasitenin bu değerin altında kalabileceği göz önünde bulundurulmalıdır.
• Giriş voltajını modülün üst sınırı olan 40V'un üzerine çıkarmayın, aksi halde giriş kondansatörleri ve entegre zarar görebilir.
• Modül açık (kutusuz) PCB olarak gelir; iletken yüzeylerle temas ettirmeyin ve kısa devre riskine karşı uygun bir muhafaza içinde kullanın.
• Akım limiti potansiyometresini en düşük dirence getirip devreye almadan önce mutlaka çıkışı yüksüz olarak test edin; yanlış ayarlanmış akım limiti bağlı yükün beklenenden az akım almasına neden olabilir.
• Modül üzerinde ekran veya dijital gösterge bulunmadığından çıkış voltajı ve akımı ancak harici bir multimetre ile doğru şekilde ölçülüp izlenebilir; göz kararı ayar yapmaktan kaçının.
• Kartın anten görevi görebilecek uzun giriş/çıkış kablolarında gürültü oluşabilir; hassas analog veya RF devrelerle birlikte kullanırken çıkışa ek filtre kondansatörü eklemeyi değerlendirin.
