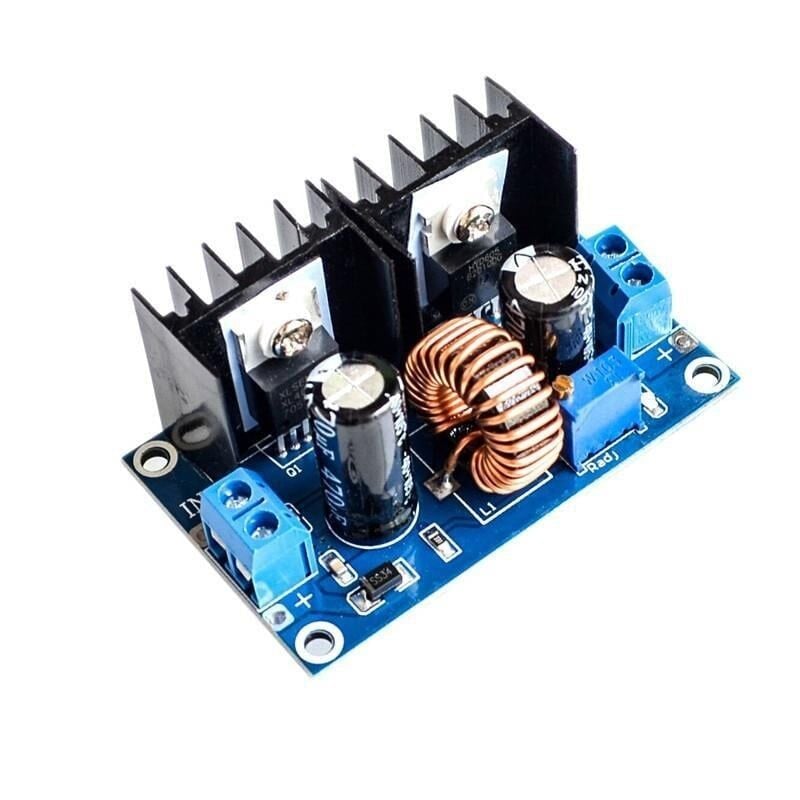

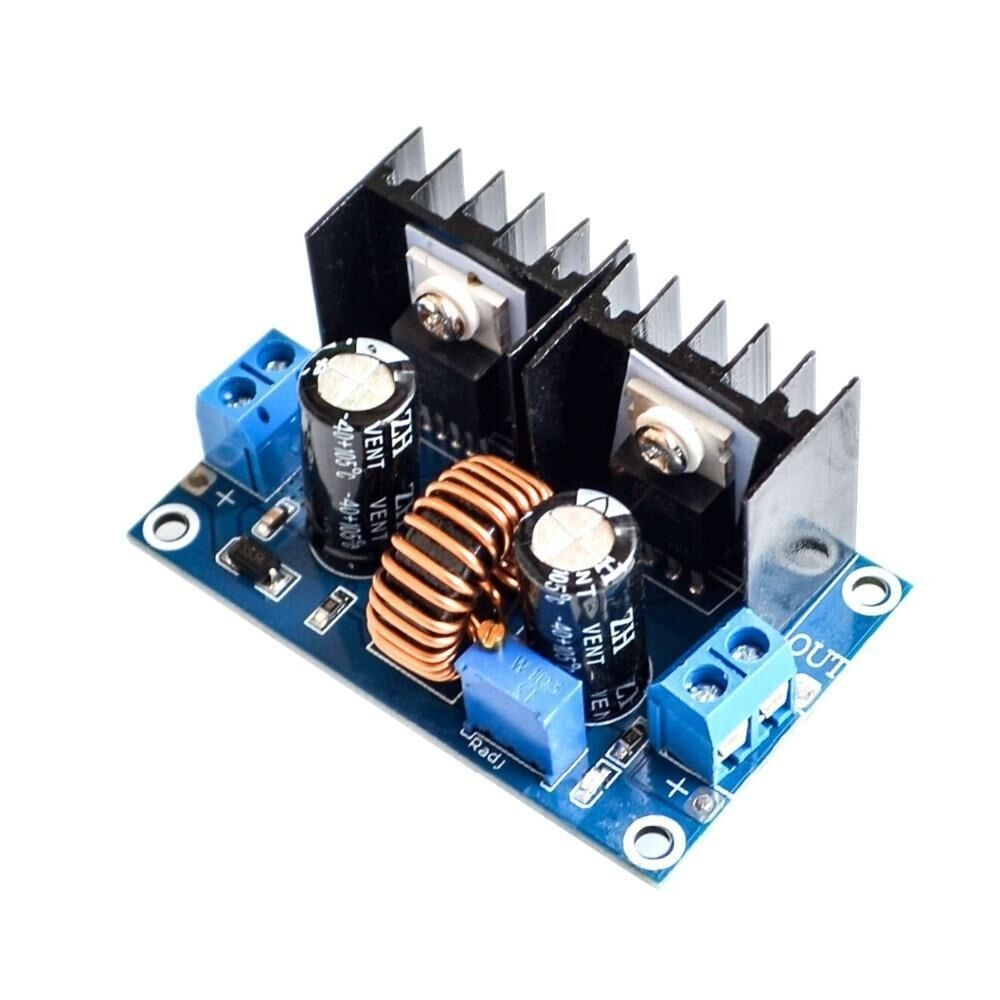

XL4016 8A DC-DC Voltaj Düşürücü Gerilim Regülatör

XL4016 8A DC-DC Voltaj Düşürücü, XLSEMI firmasının ürettiği XL4016 entegresi üzerine kurulu, senkron olmayan step-down (buck) tipi bir gerilim regülatör modülüdür. Yüksek bir DC giriş gerilimini, kart üzerindeki potansiyometre ile ayarlanan daha düşük ve kararlı bir DC çıkış gerilimine dönüştürür. 180 kHz sabit anahtarlama frekansında çalışan entegre, seri bobin ve çıkış kapasitörleriyle birlikte yüksek verimli bir güç dönüşümü sağlar. Doğrusal regülatörlerin aksine fazla gerilim farkını ısıya çevirmek yerine anahtarlama prensibiyle çalıştığından, yüksek akımlarda bile ısınma önemli ölçüde azalır. Kart üzerindeki alüminyum soğutucu, yüksek çıkış akımlarında entegrenin sıcaklığını güvenli sınırlarda tutmaya yardımcı olur. İzolesiz (non-isolated) bir buck dönüştürücü olduğu için giriş ve çıkış toprak hatları ortaktır; bu da devre tasarımını basitleştirirken bağlantı sırasında dikkatli olmayı gerektirir. Sabit çıkışlı regülatör modüllerinin aksine üzerindeki potansiyometre sayesinde tek bir kart farklı projelerde farklı gerilim ihtiyaçlarına göre yeniden ayarlanarak kullanılabilir.

Teknik Özellikler

Öne Çıkan Özellikler

• Geniş giriş gerilimi aralığı sayesinde 12V, 19V, 24V gibi birçok farklı DC kaynaktan beslenebilir.
• Kart üzerindeki potansiyometre ile çıkış gerilimi geniş bir aralıkta kademesiz olarak ayarlanabilir.
• 180 kHz sabit anahtarlama frekansı ve buck topolojisi sayesinde yüksek verimle çalışır, enerji kaybı az olur.
• Üzerindeki alüminyum soğutucu, yüksek akım çekilen uygulamalarda entegrenin sıcaklığının kontrol altında tutulmasına yardımcı olur.
• Dahili aşırı akım ve aşırı ısınma korumaları, kısa süreli aşırı yük durumlarında devrenin kendini korumasına katkı sağlar.
• Anahtarlamalı mimarisi sayesinde doğrusal regülatörlere göre çok daha az ısı üretir, bu da harici soğutma ihtiyacını azaltır.
• Kompakt kart boyutu, farklı proje kutularına ve pano içi montajlara kolayca yerleştirilebilmesini sağlar.
• İzolesiz buck topolojisi, aynı gerilim referansını paylaşan sistemlerde ek bir yalıtım katmanına ihtiyaç duymadan basit ve düşük maliyetli bir çözüm sunar.

Kullanım Alanları

• 24V'luk bir akü paketinden beslenen bir sistemde mikrodenetleyici ve sensörler için 5V veya 12V besleme hattı oluşturmak.
• Güneş paneli veya şarj kontrolcüsünden gelen değişken DC gerilimi, LED aydınlatma şeritleri için sabit 12V seviyesine düşürmek.
• 24V nominal (maks. 29V) akülü bir taşıt veya golf aracı hattından gösterge panelini ve far grubunu beslemek için gerilim düşürmek.
• 19V'luk bir dizüstü bilgisayar adaptöründen faydalanarak Arduino, step motor sürücü kartı ve fanları aynı anda beslemek.
• Endüstriyel bir pano içinde 24V DC hattan gelen gerilimi, 12V ile çalışan röle ve fan gruplarını çalıştırmak için düşürmek.
• Otomotiv projelerinde araç aküsünün değişken gerilimini (12-14,4V), hassas ses veya kontrol elektroniği için sabit bir seviyeye indirmek.
• Amatör telsiz veya ses amplifikatörü projelerinde, yüksek akım çeken devrelere kararlı ve düşük gürültülü bir gerilim sağlamak.

Bağlantı ve Kullanım

Kartın giriş tarafındaki IN+ ve IN- uçlarına düşürülecek DC gerilim kaynağı bağlanır, çıkış tarafındaki OUT+ ve OUT- uçlarından ise ayarlanmış gerilim alınıp yüke iletilir. Çıkış gerilimi, kart üzerindeki potansiyometre küçük bir tornavida ile yavaşça çevrilerek istenen seviyeye getirilir; ayar sırasında çıkış uçlarına bir multimetre bağlanıp gerilimin izlenmesi önerilir. Modülü herhangi bir yüke bağlamadan önce çıkış gerilimini boşta ölçüp doğrulamak, hem bağlanacak devrenin hem de modülün zarar görmesini önler. Sürekli olarak yüksek akım çekilen uygulamalarda kartın üzerine ek bir fan ile hava akımı sağlanması, entegrenin sıcaklığını düşürerek ömrünü uzatır. Giriş ve çıkış kabloları seçilirken, taşınacak akıma uygun kesitte kablo kullanılmasına dikkat edilmelidir; ince kesitli kablolar hem gerilim düşümüne hem de ısınmaya yol açabilir. Modülü sabit bir noktaya monte ederken soğutucunun etrafında hava sirkülasyonunu engelleyecek şekilde kapalı bir kutuya sıkıca yerleştirmekten kaçınılmalı, mümkünse havalandırma delikleri olan bir muhafaza tercih edilmelidir.

Paket İçeriği

• 1 x XL4016 8A DC-DC Voltaj Düşürücü Modül
• Kart üzerinde fabrika montajlı alüminyum soğutucu
• Kart üzerinde çıkış gerilimi ayar potansiyometresi

Dikkat Edilmesi Gerekenler

• Giriş gerilimi hiçbir zaman modülün belirtilen üst sınırının üzerine çıkarılmamalıdır; aksi halde entegre kalıcı olarak zarar görebilir.
• Çıkış gerilimi fabrika çıkışında rastgele bir değerde olabilir; hassas veya pahalı bir devreye bağlamadan önce mutlaka multimetre ile ölçülüp doğru seviyeye ayarlanmalıdır.
• Modül senkron olmayan bir buck dönüştürücü olduğundan, çıkış akımı etiketli değere yaklaştığında ek bir fan ile soğutma sağlanması önerilir.
• Giriş ve çıkış uçlarının ters bağlanması (polarite hatası) hem modüle hem de bağlı olduğu devreye kalıcı hasar verebilir; bağlantı öncesi uçlar mutlaka kontrol edilmelidir.
• Dahili kısa devre koruması bulunsa da modülün akım ve gerilim sınırlarının sürekli olarak zorlanması entegrenin ömrünü kısaltabilir.
• Potansiyometre ayarı yapılırken kartın enerjili (gerilim altında) olduğu unutulmamalı, metal bir tornavidayla çalışırken komşu lehim noktalarına temas ettirilmemesine dikkat edilmelidir.
• Modül üzerinde herhangi bir çıkış gerilimi göstergesi (ekran) bulunmadığından, ayarlanan gerilimin doğruluğu ancak harici bir multimetre ile takip edilebilir.
• Nemli, tozlu veya iletken parçacık bulunan ortamlarda kullanılması, açıkta duran lehim noktaları ve potansiyometre üzerinden kısa devre riskini artırır; mümkünse modül bir muhafaza içine alınmalıdır.
