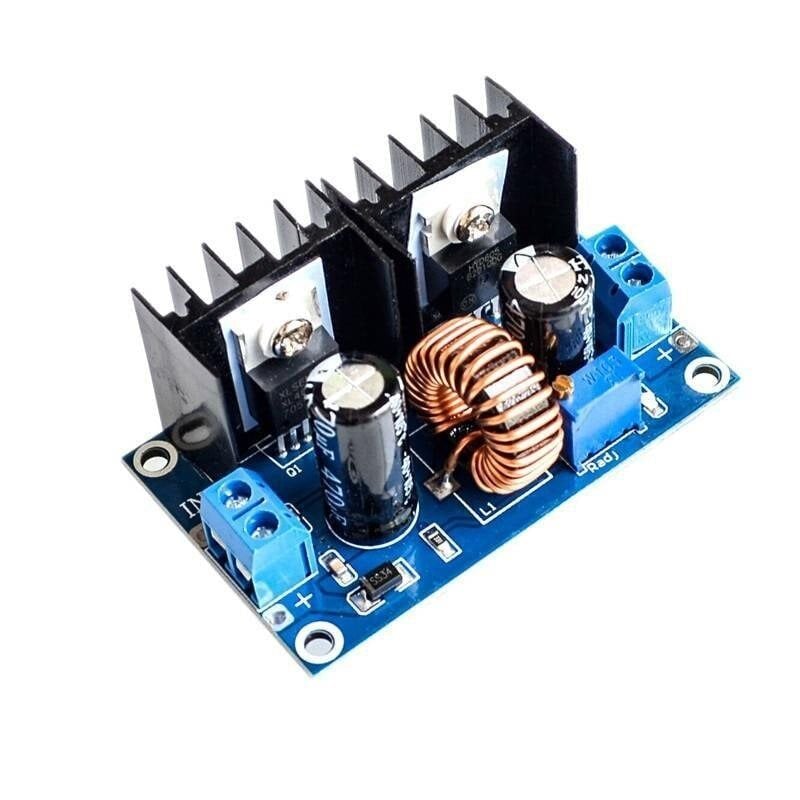

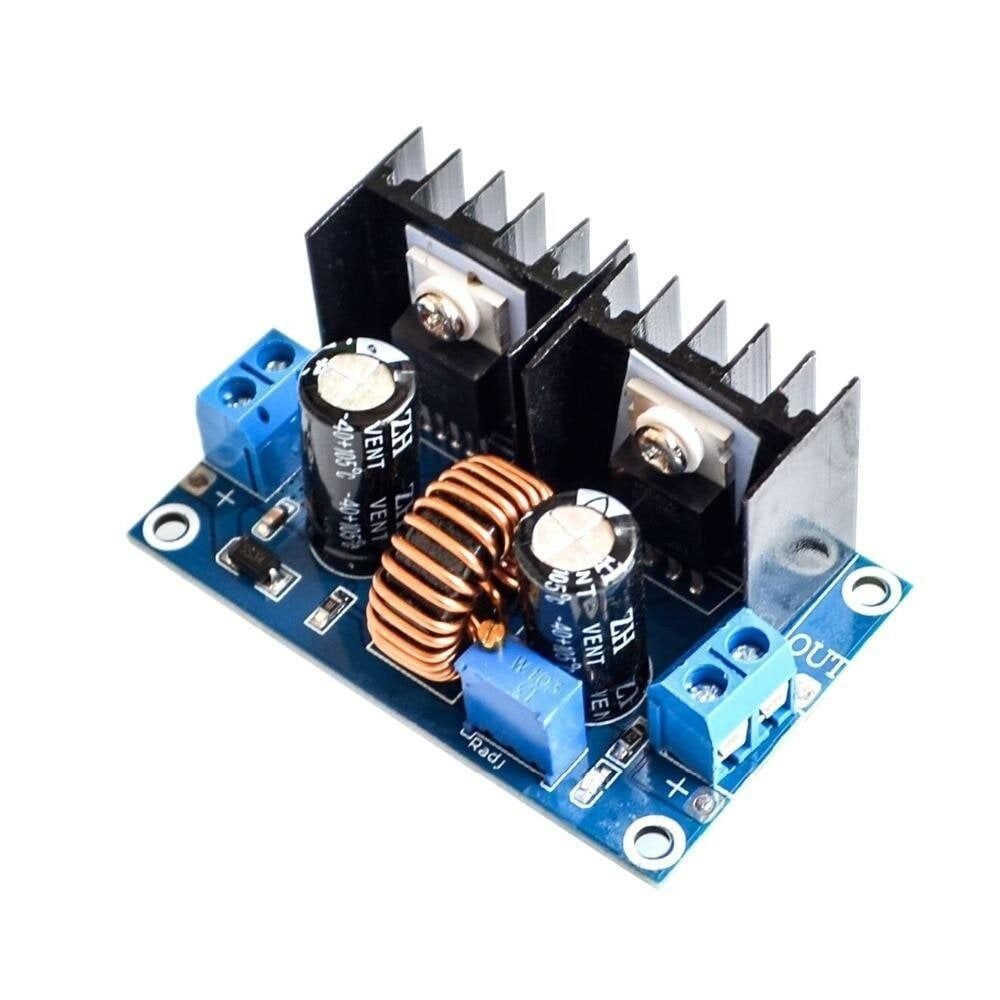

XL4016E1 DC-DC 8A Buck Regülatör Modülü

XL4016E1 DC-DC Buck Regülatör Modülü, XLSEMI firmasının ürettiği XL4016E1 entegresi üzerine kurulu, senkron olmayan (harici Schottky diyotlu) bir step-down (düşürücü) güç kartıdır. Modül, DC 8V-40V aralığındaki bir giriş gerilimini üzerindeki çok turlu potansiyometre yardımıyla yaklaşık 1,25V-36V arasında istenen bir çıkış gerilimine düşürür ve bu çıkıştan sürekli olarak 8A'e kadar akım çekilebilmesine imkân tanır. 180kHz sabit frekanslı PWM kontrolüyle çalışan entegre, dahili güç anahtarı sayesinde harici bir anahtarlama transistörüne gerek duymadan yüksek verimle (%96'ya varan) enerji dönüşümü yapar. Hazır ve ayarlanabilir bir gerilim düşürme çözümü olduğu için akü besleme hatlarından LED sürücülere, motor kontrol devrelerinden laboratuvar tipi güç kaynaklarına kadar geniş bir yelpazede, ek tasarım gerektirmeden doğrudan devreye alınabilir. Çıkış geriliminin trimpot ile sonradan değiştirilebilmesi, tek bir modelin farklı projelerde farklı gerilim ihtiyaçları için tekrar tekrar kullanılabilmesini sağlar; bu da sabit çıkışlı regülatör devrelerine kıyasla önemli bir esneklik avantajı sunar.

Teknik Özellikler

Öne Çıkan Özellikler

• Dahili olarak 8A'e kadar dayanabilen güç anahtarı sayesinde harici bir güç transistörüne veya ek sürücü katına ihtiyaç duyulmaz.
• 180kHz sabit frekanslı PWM kontrolü, görece küçük boyutlu bir endüktörle çalışırken bile yüksek verim elde edilmesini sağlar.
• Kart üzerindeki çok turlu trimpot sayesinde çıkış gerilimi yaklaşık 1,25V ile 36V arasında ince ayarla hassas biçimde ayarlanabilir.
• Dahili döngü bazlı akım sınırlama, kısa süreli aşırı yük anlarında entegrenin kendini korumasına ve devrenin daha güvenli çalışmasına yardımcı olur.
• Termal kapatma koruması, entegre sıcaklığı güvenli sınırın üzerine çıktığında çalışmayı otomatik olarak durdurarak kalıcı hasarı engeller.
• Geniş 8V-40V giriş aralığı sayesinde tek bir modül; kurşun asit akü, lityum akü paketi, adaptör veya güneş paneli gibi farklı kaynaklarla birlikte kullanılabilir.
• %96'ya varan dönüşüm verimliliği, özellikle yüksek akım çekilen uygulamalarda ısınmayı ve enerji kaybını belirgin şekilde azaltır.

Kullanım Alanları

• 12V kurşun asit veya lityum akü paketini 5V'a düşürüp Arduino veya Raspberry Pi gibi geliştirme kartlarını sahada beslemek.
• Araç içi 24V elektrik sisteminden 12V ihtiyaç duyan ses sistemi, amfi veya LED bar aydınlatmayı sorunsuz şekilde beslemek.
• Güneş paneli ve akü ile çalışan bir sistemde, gün içinde değişen panel gerilimini sabit ve kararlı bir DC çıkışa dönüştürmek.
• Yüksek güçlü COB LED şeritleri veya LED projektörler için akım talebi yüksek, sabit gerilimli bir besleme kaynağı oluşturmak.
• DC motor sürücü kartının önünde, motorun ihtiyaç duyduğu gerilime göre ayarlanabilir bir ara güç kaynağı katmanı kurmak.
• Elektronik laboratuvarında, çıkış gerilimi kademeli olarak değiştirilebilen ayarlanabilir masaüstü bir güç kaynağı devresinin çıkış katını oluşturmak.
• 24V-36V'luk bir akü veya endüstriyel besleme hattından, düşük gerilimli kontrol ve haberleşme devrelerini (5V-12V) beslemek.

Bağlantı ve Kullanım

Modülün giriş uçlarına (IN+ / IN-) kaynak gerilimi bağlanır, çıkış uçlarına (OUT+ / OUT-) ise beslenecek yük bağlanır; giriş ve çıkış toprak (GND) hatları ortak referansı paylaştığından galvanik izolasyon gerektiren devrelerde ek önlem alınmalıdır. Çıkış gerilimi, yüke bağlamadan önce girişe kaynak verilip çıkışa bir multimetre bağlı haldeyken kart üzerindeki çok turlu potansiyometre yavaşça çevrilerek istenen değere ayarlanır. Ayar tamamlandıktan sonra çıkış gerilimi boşta bir kez daha doğrulanmalı, ardından yük kademeli olarak devreye alınmalıdır. 8A'e yaklaşan akımların çekildiği kurulumlarda giriş ve çıkış kablolarının yeterli kesitte (kalın) seçilmesi, kablo üzerindeki gerilim düşümünü ve ısınmayı azaltır. Sürekli 5A'in üzerinde akım çekilen uygulamalarda entegrenin üzerine ek bir soğutucu monte edilmesi, sıcaklığa bağlı verim kaybını ve olası termal kapanmayı önler. İlk devreye alma sırasında yükü bağlamadan önce çıkışın kararlı hale gelmesi için birkaç saniye beklenmesi ve gerilimin dalgalanmadığının doğrulanması, hassas elektronik kartların ani gerilim sıçramalarından etkilenmesini önler.

Paket İçeriği

• 1 adet XL4016E1 DC-DC step-down (buck) regülatör modülü
• Çıkış gerilimini ayarlamak için kart üzerinde fabrika montajlı çok turlu potansiyometre
• Kullanıma hazır, ek lehimleme gerektirmeyen tam montajlı devre kartı
• Bağlantı kablosu, harici soğutucu ve DC adaptör pakete dahil değildir; bunların ayrıca temin edilmesi gerekir

Dikkat Edilmesi Gerekenler

• Bu tip modüllerde genellikle ters gerilim koruması bulunmaz; giriş kutupları ters bağlanırsa entegre kalıcı olarak zarar görebilir, bağlantıdan önce polarite mutlaka çift kontrol edilmelidir.
• Buck (düşürücü) topolojisi gereği çıkış gerilimi hiçbir zaman giriş geriliminden yüksek ayarlanamaz; ayar yapmadan önce giriş-çıkış farkı göz önünde bulundurulmalıdır.
• Yüksek akım çekişlerinde (özellikle 5A üzerinde) entegre, diyot ve endüktör belirgin şekilde ısınır; yeterli hava akışı sağlanmalı veya ek bir soğutucu kullanılmalıdır.
• Çıkış gerilimi bir kez ayarlandıktan sonra potansiyometrenin titreşim veya darbeyle yerinden oynamaması için lehim veya tutkalla sabitlenmesi, gerilimin istemsiz kaymasını önler.
• Dahili akım sınırlama koruması olsa da modül, sürekli kısa devre altında çalışacak şekilde tasarlanmamıştır; bir kısa devre tespit edildiğinde yük derhal ayrılmalı ve devre soğumaya bırakılmalıdır.
• Anahtarlamalı bir devre olduğundan çıkışta yüksek frekanslı anahtarlama gürültüsü bulunabilir; hassas analog ölçüm veya ses devrelerinde çıkışa ek filtre kapasitörü eklenmesi önerilir. Ayrıca modül açık PCB üzerinde teslim edildiğinden, nemli, tozlu veya iletken parçacık içeren ortamlarda kısa devre riskine karşı uygun bir kutu veya kılıf içinde kullanılması önerilir.
