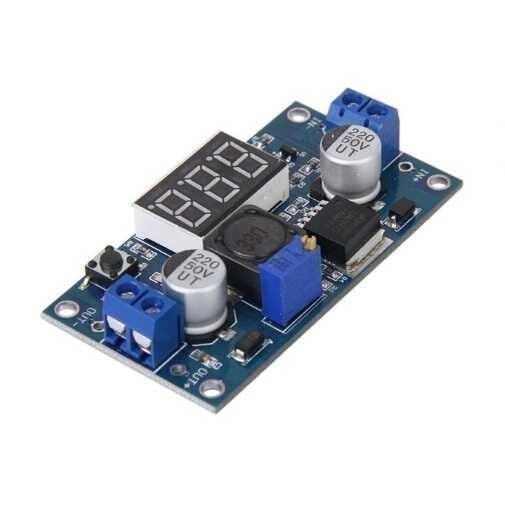

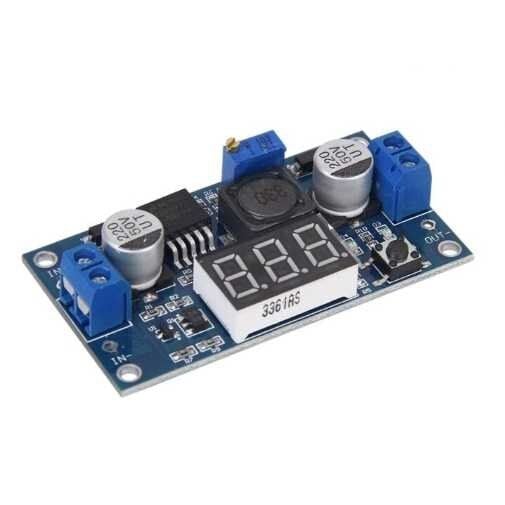

XL6009 Ekran Ayarlanabilir DC-DC Gerilim Regülatör Step

XL6009 entegresi tabanlı bu kart, düşük bir DC gerilimini daha yüksek bir DC gerilime çeviren ayarlanabilir bir step-up (yükseltici) dönüştürücü modülüdür. Örneğin 12V'luk bir güç kaynağından 19V, 24V veya 30V gibi daha yüksek bir çıkış elde etmek için kullanılabilir. Kart üzerindeki mavi trimpot (potansiyometre) döndürülerek çıkış gerilimi istenen seviyeye ayarlanır; üzerindeki dijital ekran bu çıkış gerilimini anlık olarak gösterdiğinden, ayar sırasında ayrıca bir multimetreye ihtiyaç duyulmaz. Yüksek anahtarlama frekansı ve verimi sayesinde küçük boyutta, aşırı ısınmadan güç aktarımı sağlar; bu nedenle hobi elektroniği, taşınabilir güç kaynakları, akü/güneş paneli uygulamaları ve ölçüm devrelerinde sık tercih edilir. Tüm step-up dönüştürücülerde olduğu gibi enerji korunumu geçerlidir: çıkış gerilimi yükseldikçe çıkıştan çekilebilecek akım azalır ve giriş tarafından çekilen akım, çıkış akımından daha yüksek olur. Kart, girişten çıkışa galvanik izolasyon içermeyen (non-isolated) bir topolojiye sahiptir; yani giriş ve çıkış devreleri ortak bir toprak (GND) hattını paylaşır.

Teknik Özellikler

Öne Çıkan Özellikler

• Kart üzerindeki potansiyometre ile çıkış gerilimi kolayca ve kademesiz şekilde istenen değere ayarlanabilir.
• Üzerinde bulunan dijital ekran, ayarlanan çıkış gerilimini gerçek zamanlı olarak gösterir, ek ölçüm aletine gerek bırakmaz.
• XL6009 entegresi 400 kHz sabit anahtarlama frekansında çalışarak %94'e varan yüksek verim sunar.
• Geniş giriş gerilimi aralığı (5V-32V) sayesinde akü, adaptör veya güneş paneli gibi farklı kaynaklarla kullanılabilir.
• Dahili 4A anahtarlama akımı kapasitesi, orta güçlü yüklerin beslenmesine imkan tanır.
• Devre üzerinde dahili termal koruma bulunur; aşırı ısınma durumunda entegre kendini korumaya alır.
• Hazır modül yapısı sayesinde harici bobin/diyot hesaplama gerektirmeden doğrudan devreye entegre edilebilir.
• Dahili çevrim-çevrim akım sınırlama ve yumuşak yol alma (soft-start) devreleri, açılış anındaki akım darbelerine karşı ek koruma sağlar.

Kullanım Alanları

• 12V akü ile beslenen bir sistemde 24V gerektiren bir fan veya rölenin çalıştırılması.
• Güneş panelinden gelen düşük gerilimi (örn. 6-10V) 12V veya 24V gibi daha yüksek bir seviyeye yükseltip taşınabilir bir cihazın beslenmesi.
• Arduino tabanlı bir projede 5V USB güç bankasından 9V veya 12V gerektiren bir sensör ya da motor sürücü kartının beslenmesi.
• LED şerit test düzeneklerinde tek bir düşük gerilimli kaynaktan 12V veya 24V gibi farklı LED gerilimleri üretmek.
• Laboratuvar masasında ayarlanabilir yardımcı gerilim kaynağı olarak kullanılıp ekrandan çıkış değerini anlık izlemek.
• Küçük ses amplifikatörü devrelerinde besleme gerilimini yükselterek çıkış gücünü artırmak.
• Model araç veya robot projelerinde düşük gerilimli pil grubundan servo/motor sürücü kartının ihtiyaç duyduğu daha yüksek gerilimi elde etmek.
• Kamp veya karavan gibi 12V'luk araç elektrik sisteminden beslenen küçük cihazlar için 19V-24V gibi özel bir çalışma gerilimi üretmek.

Bağlantı ve Kullanım

Kartın giriş tarafında bulunan IN+ ve IN- uçlarına 5V-32V aralığındaki DC güç kaynağı bağlanır; kutuplamanın doğru yapılması gerekir, ters bağlantı entegreye kalıcı hasar verebilir. Çıkış tarafındaki OUT+ ve OUT- uçlarından yükseltilmiş gerilim alınır ve beslenecek yük (motor, LED, sensör kartı vb.) bu uçlara bağlanır. Çıkış gerilimini ayarlamak için giriş gerilimi uygulanmış haldeyken kart üzerindeki mavi trimpot küçük bir tornavida ile yavaşça çevrilir ve üzerindeki ekrandaki değer istenen seviyeye gelene kadar izlenir. Yük bağlı değilken yapılan ayar, yük bağlandığında hafif değişebileceğinden, ayarın gerçek kullanım koşulunda yük bağlıyken doğrulanması daha sağlıklı sonuç verir. Giriş kablosu ve besleme kaynağı seçilirken, girişten çekilen akımın çıkıştaki akımdan daha yüksek olacağı unutulmamalı ve kablo kesiti ile güç kaynağı buna göre yeterli akım kapasitesine sahip olmalıdır. Kart üzerinde galvanik izolasyon bulunmadığından, giriş ve çıkış tarafındaki devrelerin ortak toprak (GND) hattını paylaştığı ve birbirinden elektriksel olarak ayrılmadığı da göz önünde bulundurulmalıdır.

Paket İçeriği

• 1 adet XL6009 ekranlı ayarlanabilir DC-DC yükseltici (boost) modül

Dikkat Edilmesi Gerekenler

• Giriş gerilimi kutuplamasına dikkat edilmelidir; ters bağlantı entegreye kalıcı hasar verebilir.
• Çıkış gerilimi giriş geriliminden yüksek olacağından, ayar hatalı yapılırsa bağlanan cihaz bu yüksek gerilimden zarar görebilir; yeni bir yük bağlamadan önce çıkış gerilimini kontrol edin.
• Yüksek güçte ve uzun süreli kullanımda entegre ve bobin ısınabilir; kartın hava akımı olan, ısıya dayanıklı bir yüzeye monte edilmesi önerilir.
• Çıkışı kısa devre yapmaktan kaçınılmalıdır; dahili kısa devre koruması sınırlıdır ve karta zarar verebilir.
• Çekilebilecek maksimum çıkış akımı; giriş gerilimi, seçilen çıkış gerilimi ve ortam sıcaklığına göre değişir, yüksek çıkış gerilimlerinde çekilebilecek akım azalır.
• Kart üzerindeki ekranın gösterdiği değer yaklaşık bir göstergedir; hassas uygulamalarda çıkış gerilimini ayrıca bir multimetre ile teyit etmek gerekir.
• Girişten çekilen akım çıkış akımından daha yüksek olduğundan, besleme kaynağının ve bağlantı kablolarının yeterli akım kapasitesine sahip olduğundan emin olunmalıdır.
• Kart galvanik izolasyon içermez; giriş ve çıkış devreleri ortak toprak hattını paylaştığından, elektriksel izolasyon gerektiren uygulamalarda tek başına yeterli değildir.
• Kart yalnızca gerilim yükseltme (step-up) yönünde çalışır; çıkış gerilimi giriş geriliminden düşük ayarlanamaz, gerilim düşürme (step-down) amacıyla kullanılamaz.
