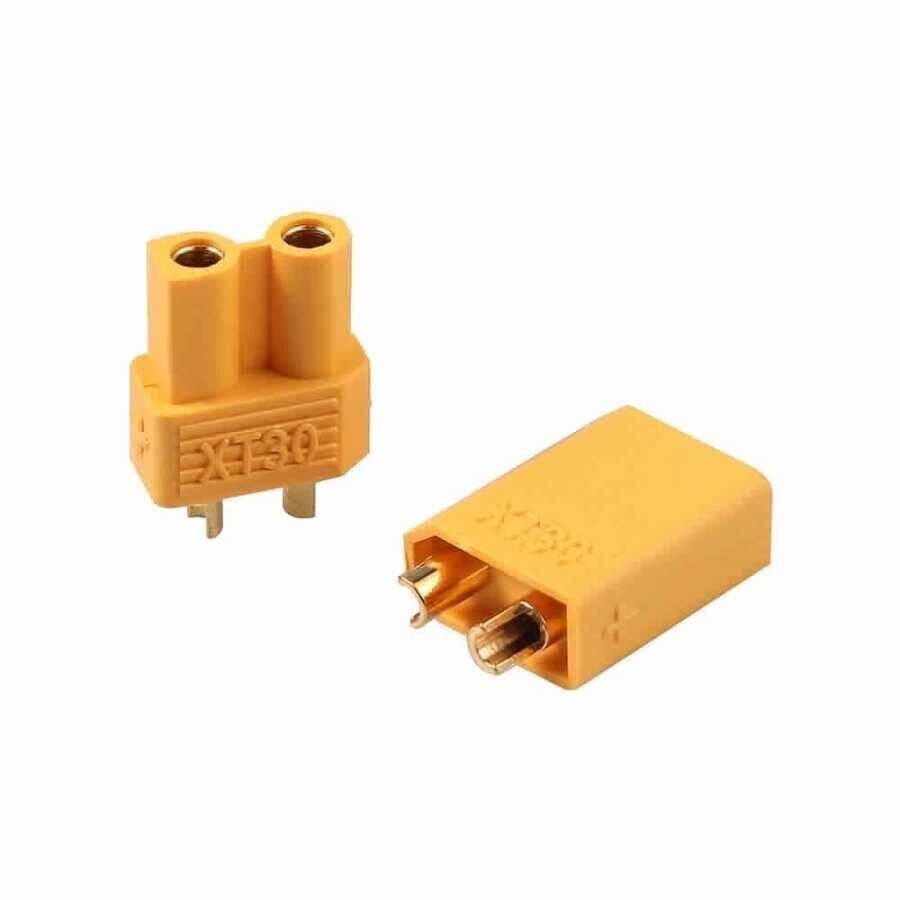

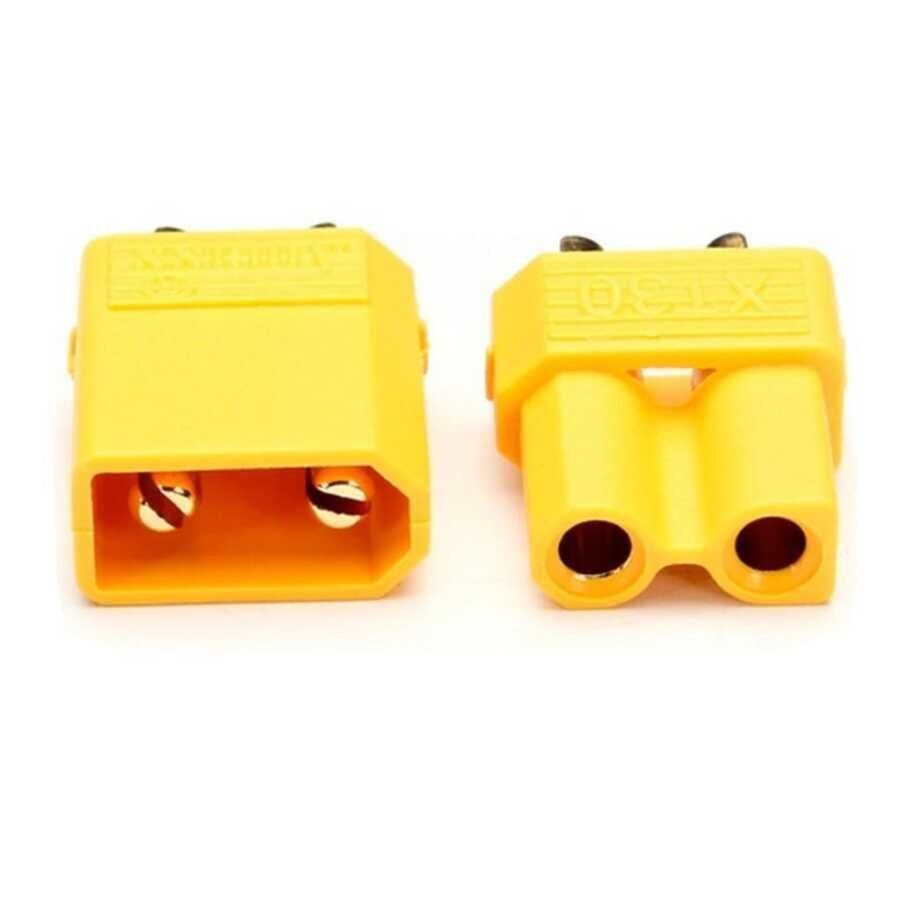

XT30 LiPo Konnektör Seti
XT30 LiPo Konnektör Seti, küçük ve orta güçlü LiPo pil paketlerinin güç hattını devre kartına, hız kontrolcüsüne (ESC), motor sürücüsüne ya da güç dağıtım kartına (PDB) bağlamak için kullanılan 2 pinli erkek-dişi konnektör çiftinden oluşur. Altın kaplamalı bullet tipi kontaklar düşük temas direnci sağlarken, erkek ve dişi gövdelerin farklı yapısı ters polarite ile bağlantıyı fiziksel olarak zorlaştırır. Kompakt boyutu sayesinde FPV drone, RC araç, mobil robot ve batarya destekli küçük ölçekli güç devreleri gibi dar iç hacimli projelerde tercih edilir; kablo ucuna lehim veya kıvırma (crimp) yöntemiyle kolayca monte edilir ve pil değişimini araç gerektirmeden hızlandıran sökülüp takılabilir bir güç bağlantısı sunar.
Teknik Özellikler
| Konnektör Tipi | XT30, 2 pinli erkek + dişi çift |
| Pin Sayısı | 2 (Artı / Eksi) |
| Pin Aralığı | 5 mm (kontak merkezleri arası; bullet kontak çapı 2 mm) |
| Anma Akımı | 15A sürekli, kısa süreli tepe akımı 30A |
| Anma Gerilimi | 500V DC (dayanım değeri) |
| Kontak Direnci | ≤ 2 mΩ |
| Yalıtım Direnci | ≥ 1000 MΩ |
| Dielektrik Dayanım | 1500V AC / 1 dakika |
| Gövde Malzemesi | PA66 naylon, UL94V-0 alev yürütmeyen sınıf |
| Kontak Malzemesi | Altın kaplamalı bakır alaşım, bullet tipi kontak |
| Çalışma Sıcaklığı | -25°C ile +105°C arası |
| Mekanik Ömür | ≥ 300 takma-çıkarma çevrimi |
| Uyumlu Kablo Kesiti | 16-18 AWG silikon kablo |
| Bağlantı Yöntemi | Kablo ucuna lehim veya kıvırma (crimp) ile sabitleme |
| Polarite Koruması | Erkek-dişi gövde yapısı ters bağlantı riskini azaltır |
| Kısa Devre Koruması | Yok; pasif konnektördür, dahili sigorta veya kesici içermez |
| Tipik Kullanım Gerilimi | 2S-4S LiPo aralığı (7,4V - 14,8V) gibi düşük gerilimli DC hatlar |
| Montaj Yönü | Erkek konnektör dişiye tek yönde oturacak şekilde asimetrik gövde |
Öne Çıkan Özellikler
- Altın kaplamalı bullet tipi kontaklar sayesinde düşük temas direnci sağlar ve yüksek akımda ısınmayı azaltır.
- Erkek ve dişi gövdeler farklı şekilde tasarlandığı için konnektör yanlış yönde birleştirilmeye karşı fiziksel direnç gösterir.
- 15A sürekli akım kapasitesi ile küçük ve orta güçlü LiPo pil paketlerinde güvenle kullanılabilir.
- PA66 naylon gövde UL94V-0 alev yürütmeyen sınıfındadır; alev aldığında kendi kendine sönme özelliği gösterir.
- Kompakt gövde boyutları sayesinde dar gövdeli drone ve robot projelerinde az yer kaplar.
- Kıvırma (crimp) veya lehimleme ile farklı kablo kesitlerine uyum sağlayacak şekilde tasarlanmıştır.
- Sökülüp takılabilir yapısı, pil paketini devreden ayırmayı ve değiştirmeyi araç veya alet gerektirmeden hızlandırır.
- Pasif bir bağlantı elemanı olduğundan ek elektronik devre gerektirmez, doğrudan mekanik ve elektriksel bağlantı sağlar.
Kullanım Alanları
- FPV yarış dronunun LiPo pil paketi ile hız kontrolcüsü (ESC) arasındaki ana güç hattını bağlamak.
- Mobil robot şasisindeki 2S-3S LiPo bataryayı motor sürücü kartına bağlamak.
- Güç dağıtım kartı (PDB) ile pil arasında hızlı sökülüp takılabilen bir ara bağlantı kurmak.
- RC araç veya teknede batarya değişimini kolaylaştırmak için pil kablosunun ucuna konnektör lehimlemek.
- Test tezgahında farklı LiPo paketlerini aynı devreye hızlıca takıp çıkararak deneme yapmak.
- Şarj cihazı ile pil paketi arasına, dengeleme kablosundan bağımsız ana güç hattı bağlantısı kurmak.
- El yapımı güç bankası veya küçük ölçekli enerji depolama devrelerinde pil ile yük arasına ara bağlantı eklemek.
- Maker projelerinde hasarlı orijinal konnektörü değiştirmek için pil kablosuna yeni XT30 ucu lehimlemek.
- Güneş paneli destekli küçük ölçekli enerji toplama devrelerinde batarya ile şarj kontrol modülü arasına ara bağlantı eklemek.
Bağlantı ve Kullanım
Setteki dişi konnektör pil tarafına, erkek konnektör ise güç dağıtım kartı veya hız kontrolcüsü tarafına lehimlenir; böylece sürekli enerjili olan pil ucunda kontaklar gövde içine gömülü kalır ve kısa devre riski azalır. Kablo uçları konnektörün arka gövdesindeki metal pimlere lehimlenir veya uygun bir kıvırma (crimp) pensi ile sıkıştırılır, ardından pimler plastik gövdeye itilerek yerleştirilir ve gövde bir tık sesiyle kilitlenir. Bağlantı yapılırken artı ve eksi kabloların pimlere doğru yönde lehimlendiğinden emin olunmalıdır; aksi halde erkek-dişi gövdeler birbirine geçse bile devre ters polarite ile beslenmiş olur. Lehim sonrası pimlerin açıkta kalan metal kısımlarını izole etmek amacıyla ısı ile daralan (heat shrink) makaron kullanılması kısa devre riskini daha da azaltır. Birden fazla konnektör aynı devrede kullanılacaksa, artı ve eksi hatların karışmaması için kablo renklerinin tutarlı seçilmesi önerilir. Konnektörü pil veya devre kartına sabitledikten sonra gövdeyi hafifçe çekerek bağlantının tam oturup oturmadığı kontrol edilmelidir.
Paket İçeriği
- XT30 erkek (male) konnektör gövdesi ve pimi
- XT30 dişi (female) konnektör gövdesi ve pimi
- Konnektör gövdelerine önceden yerleştirilmiş metal bullet pimler
- Ambalaj içindeki toplam adet, satın alınan paket seçeneğine göre değişebilir
Dikkat Edilmesi Gerekenler
- Anma akımının üzerinde sürekli yük bindirilmemelidir; yüksek C değerli ve çok hücreli LiPo paketlerinde ani yüksek akım çekilmesi konnektörü ısıtabilir.
- Lehim işlemi sırasında aşırı ısı uygulamak plastik gövdeyi deforme edebilir; lehimleme hızlı ve kontrollü yapılmalıdır.
- Erkek ve dişi konnektörler tam oturmadan bırakılırsa titreşimli uygulamalarda (drone, RC araç) bağlantı gevşeyip kesinti yapabilir.
- Konnektörü pil paketinden ayırırken kablosundan çekmek yerine gövdesinden tutarak çıkarmak, pimlerin gevşemesini önler.
- Kablo pimlere yanlış kutupta lehimlenirse gövde tasarımının sağladığı polarite korumasına rağmen devre ters beslenebilir; lehimden önce artı-eksi yönü mutlaka kontrol edilmelidir.
- Konnektör pasif bir parça olduğundan aşırı akım veya kısa devreye karşı kendi başına koruma sağlamaz; devrede ayrıca uygun sigorta veya akım sınırlayıcı kullanılması önerilir.
- Setle birlikte hazır kablo verilmiyorsa, kullanılacak kablonun kesitinin taşınacak akıma uygun seçildiğinden emin olunmalıdır.
- Farklı üretim serilerindeki XT30 konnektörler arasında hafif geçme sıkılığı farkları olabilir; ilk kullanımda bağlantının tam oturduğu kontrol edilmelidir.
- Konnektörü kalıcı olarak monte etmeden önce, projenin gerçek çalışma akımının anma değerinin altında kaldığından multimetre ile emin olunması önerilir.
